Ford Escape: Распределение и фильтрация впускного воздуха / Снятие и установка — воздухоочиститель

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

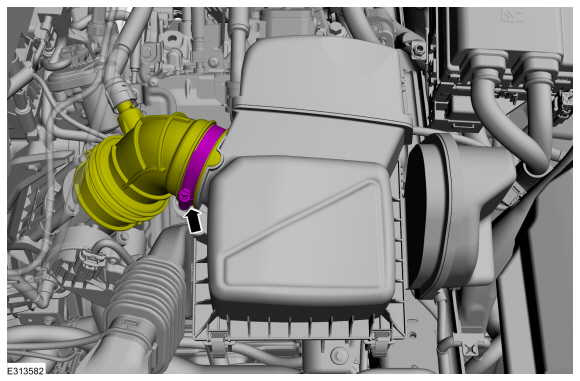

  1. Ослабьте хомут и отведите в сторону выпускную трубу воздухоочистителя.
    Крутящий момент: 44 фунта на дюйм (5 Нм)
  1. Удалите следующие элементы:
    1. Сместите и отложите в сторону впускную трубу воздухоочистителя.
    2. Снимите болт.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)
    3. Отсоедините и снимите воздушный фильтр с изоляторов.

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
