Снятие и установка — чехол подушки переднего сиденья

Специальные инструменты) / Общее оборудование

Плоскогубцы для свиных колец

Удаление

Пассажирское место

1. Снимите датчик OCS.
   См.: Датчик системы классификации пассажиров (OCS) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).

Сиденье водителя

1. 1
   Снимите переднее сиденье.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).
2. 2

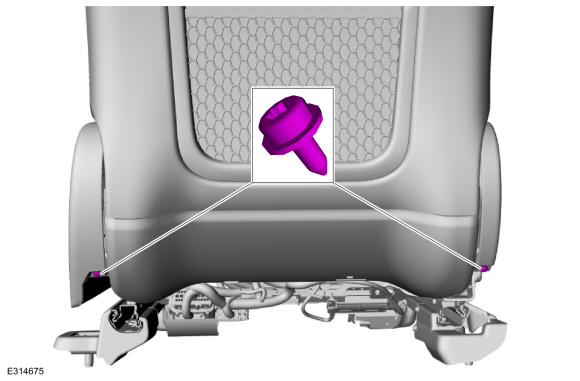

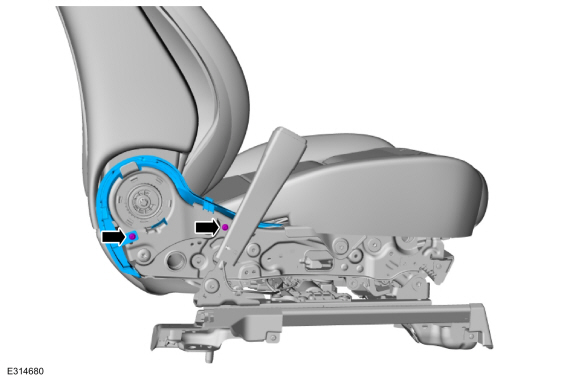

   Снимите винты бокового щитка переднего сиденья.



3. 3

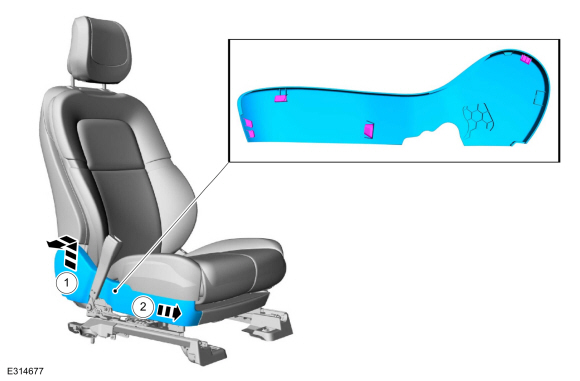

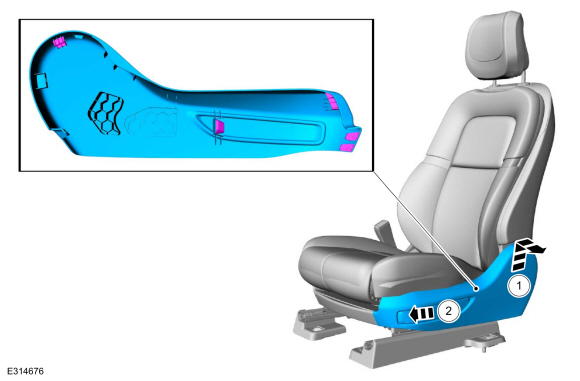

   1. Крепко возьмитесь за боковой щиток переднего сиденья, поднимите и наружу, отделяя боковой щиток от кронштейна кресла.

   2. Сдвиньте боковую защиту переднего сиденья вперед и отделите боковую защиту от сиденья.



4. 4
   Отсоедините электрический разъем и снимите боковую защиту переднего сиденья.



автомобили с подогревом сидений

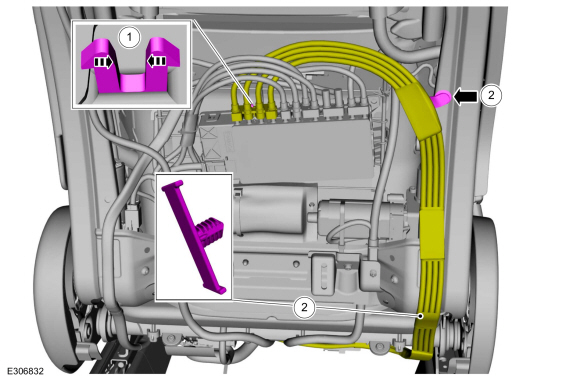

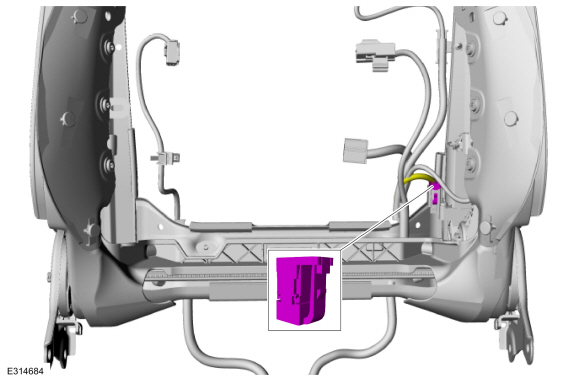

6. 1. Отсоедините и отсоедините электрический разъем нагревательного мата подушки переднего сиденья.
   2. Отсоедините и отсоедините электрический разъем нагревательного мата спинки переднего сиденья.

Сиденье водителя

1. 1
   1. Отсоедините ремни чехла спинки переднего сиденья.

   2. Отложите обивку спинки переднего сиденья в сторону.



2. 2

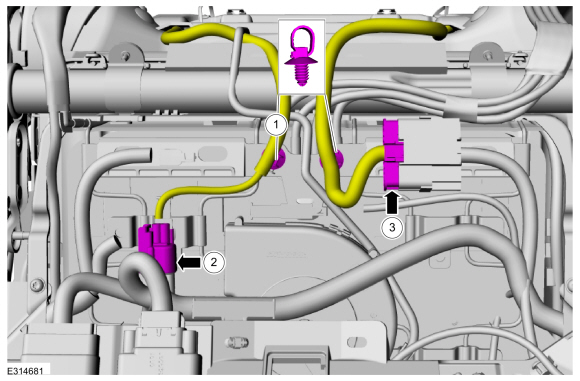

   1. Отсоедините держатель жгута проводов коврика обогревателя подушки переднего сиденья и отложите его в сторону.

   2. Отсоедините J-образные зажимы чехла подушки переднего сиденья и отложите чехол в сторону.



3. 3
   Снимите чехол подушки переднего сиденья и поролон в сборе.


   1. Отсоедините J-образный зажим чехла подушки.

   2. С обеих сторон.
      Отсоедините J-образные зажимы чехла подушки.



Все места

1. 1
   1. При наличии сиденья с подогревом.
      Проложите жгут проводов нагревательного мата подушки переднего сиденья через чехол подушки.

   2. Расположите заднюю часть чехла подушки переднего сиденья из пенопласта.



2. 2

   Снимите чехол подушки переднего сиденья.


   1. Переверните чехол подушки.

   2. Удалите кольца для свиней.



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   Используйте общее оборудование: плоскогубцы для свиных колец.
