Ford Escape: Передние сиденья / Снятие и установка — спинка переднего сиденья

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура описывает важные этапы ремонта. требуется для правильной установки компонентов сиденья. Следуйте всем примечаниям и шаги осторожно. Не кладите никакие предметы между компонентами сиденья. и кузов транспортного средства, а также какие-либо предметы внутри сустава внутри конструкция сиденья. Несоблюдение пошаговых инструкций может привести к неправильная работа компонентов сиденья и увеличивает риск серьезная травма.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите переднее сиденье.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).


1. Снимите винты бокового щитка переднего сиденья.


Пассажирское сиденье с ручной регулировкой наклона.

1.
   Снимите кожух ручки регулировки наклона переднего сиденья.

   1. Поднимите ручку наклона.

   2. Отпустите вкладку.

   3. Снимите крышку ручки наклона.


1. Если оборудован ручной направляющей сиденья.

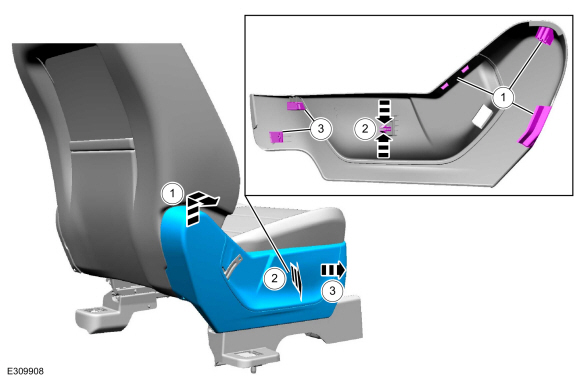

   1. Крепко возьмитесь за боковой щиток переднего сиденья, поднимите и наружу, отделяя боковой щиток от кронштейна кресла.

   2. Из-под сиденья сожмите фиксаторы вместе и вытащите боковой щиток переднего сиденья.

   3. Сдвиньте боковую защиту переднего сиденья вперед и снимите боковую защиту переднего сиденья.


Сиденья с электроприводом сиденья

1. 1. Крепко возьмитесь за боковой щиток переднего сиденья, поднимите и наружу, отделяя боковой щиток от кронштейна кресла.

   2. Сдвиньте боковую защиту переднего сиденья вперед и отделите боковую защиту от сиденья.


1. Отсоедините электрический разъем и снимите боковую защиту переднего сиденья.


Все места

1. Снимите винты и откидную крышку.


Автомобили с подогревом сидений

1. 1. Отсоедините и отсоедините электрический разъем нагревательного мата спинки переднего сиденья.

   2. Отсоедините и отсоедините электрический разъем нагревательного мата спинки переднего сиденья.

   3. Отсоедините держатель жгута проводов коврика обогревателя подушки переднего сиденья и отложите его в сторону.


Все места

1. 1. Отсоедините ремни чехла спинки переднего сиденья.

   2. Отложите обивку спинки переднего сиденья в сторону.


1. 1. Отсоедините электрический разъем жгута проводов боковой подушки безопасности.

   2. Отсоедините электрический разъем жгута проводов переднего сиденья.

   3. Отсоедините фиксаторы жгута проводов переднего сиденья.


1. С обеих сторон.
   Снимите болты и снимите спинку переднего сиденья.
   Крутящий момент: 33 фунта-фута (45 Нм)

Монтаж

Все места

1. Для установки выполните процедуру удаления в обратном порядке.


Сиденье водителя

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке новой рамы спинки сиденья с функцией памяти сиденья.

   Переместите спинку сиденья в обоих направлениях через полный диапазон хода, чтобы установить плавные упоры и избежать преждевременного наступление точки остановки после возврата автомобиля клиенту.
