Ford Escape: передние сиденья / Диагностика и тестирование - передние сиденья

Таблица диагностических кодов неисправностей (DTC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица диагностических кодов неисправностей


Модуль код неисправности Описание Действие
ДДМ B1C03:23 Переключатель памяти № 1: низкий уровень сигнала ПЕРЕЙТИ к точечному тесту E
ДДМ B1C04:23 Переключатель памяти № 2: низкий уровень сигнала ПЕРЕЙТИ к точечному тесту E
ДДМ B1C05:23 Переключатель памяти № 3: низкий уровень сигнала ПЕРЕЙТИ к точечному тесту E
ЦСМ B14C3:24 Переключатель опускания заднего сиденья по высоте сиденья: постоянно высокий уровень сигнала ПЕРЕЙТИ к точному тесту D
ЦСМ B14C4:24 Переключатель высоты сиденья сзади вверх: постоянно высокий уровень сигнала ПЕРЕЙТИ к точному тесту D
ЦСМ B14CB:11 Обратная связь по высоте сиденья сзади: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту E
ЦСМ Б14КБ: 12 Обратная связь по высоте сиденья сзади: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту E
ЦСМ B14CE:09 Мощность горизонтального двигателя сиденья: отказы компонентов ПЕРЕЙТИ к точному тесту D
ЦСМ B14CE:11 Выход двигателя горизонтального сиденья: короткое замыкание на массу ПЕРЕЙТИ к точному тесту D
ЦСМ B14CE:12 Выход двигателя горизонтального положения сиденья: короткое замыкание на батарею ПЕРЕЙТИ к точному тесту D
ЦСМ B14CE:14 Выход двигателя горизонтального сиденья: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точному тесту D
ЦСМ B14CE:15 Выход двигателя горизонтального положения сиденья: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту D
ЦСМ B14CE:1А Выход двигателя горизонтального сиденья: сопротивление цепи ниже порогового значения ПЕРЕЙТИ к точному тесту D
ЦСМ B14CE:31 Мощность мотора горизонтального положения сиденья: нет сигнала ПЕРЕЙТИ к точечному тесту E
ЦСМ B14CF:09 Выходной сигнал электродвигателя наклона сиденья: неисправность компонента ПЕРЕЙТИ к точному тесту D
ЦСМ B14CF:11 Выход электродвигателя наклона сиденья: короткое замыкание на массу ПЕРЕЙТИ к точному тесту D
ЦСМ B14CF:12 Выход электродвигателя наклона сиденья: короткое замыкание на батарею ПЕРЕЙТИ к точному тесту D
ЦСМ B14CF:14 Выход электродвигателя наклона сиденья: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точному тесту D
ЦСМ B14CF:15 Выход электродвигателя наклона сиденья: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту D
ЦСМ B14CF:1A Выходной сигнал электродвигателя наклона сиденья: сопротивление цепи ниже порогового значения ПЕРЕЙТИ к точному тесту D
ЦСМ B14CF:31 Выходной сигнал двигателя наклона сиденья: нет сигнала ПЕРЕЙТИ к точечному тесту E
ЦСМ B14D0:09 Мощность переднего/наклонного двигателя высоты сиденья: неисправность компонента ПЕРЕЙТИ к точному тесту D
ЦСМ B14D0:11 Выходной сигнал электродвигателя регулировки высоты сиденья/наклона: короткое замыкание на массу ПЕРЕЙТИ к точному тесту D
ЦСМ B14D0:12 Выходной сигнал электродвигателя регулировки высоты сиденья/наклона: короткое замыкание на батарею ПЕРЕЙТИ к точному тесту D
ЦСМ B14D0:14 Выходной сигнал электродвигателя регулировки высоты сиденья/наклона: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точному тесту D
ЦСМ B14D0:15 Выходной сигнал электродвигателя регулировки высоты сиденья/наклона: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту D
ЦСМ Б14Д0:1А Выходной сигнал двигателя регулировки высоты сиденья вперед/наклона: сопротивление цепи ниже порогового значения ПЕРЕЙТИ к точному тесту D
ЦСМ B14D0:31 Выходной сигнал двигателя регулировки высоты сиденья вперед/наклона: нет сигнала ПЕРЕЙТИ к точечному тесту E
ЦСМ B14D2:09 Мощность заднего двигателя высоты сиденья: неисправность компонента ПЕРЕЙТИ к точному тесту D
ЦСМ B14D2:11 Выход заднего электродвигателя высоты сиденья: короткое замыкание на массу ПЕРЕЙТИ к точному тесту D
ЦСМ B14D2:12 Выход заднего электродвигателя высоты сиденья: короткое замыкание на батарею ПЕРЕЙТИ к точному тесту D
ЦСМ B14D2:14 Выход заднего электродвигателя высоты сиденья: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точному тесту D
ЦСМ B14D2:15 Выход заднего электродвигателя высоты сиденья: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту D
ЦСМ Б14Д2:1А Мощность заднего двигателя высоты сиденья: сопротивление цепи ниже порогового значения ПЕРЕЙТИ к точному тесту D
ЦСМ B14D2:31 Мощность заднего двигателя высоты сиденья: нет сигнала ПЕРЕЙТИ к точечному тесту E
ЦСМ B1B89:11 Датчик скорости/положения двигателя скольжения сиденья: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту E
ЦСМ B1B89:12 Датчик скорости/положения двигателя скольжения сиденья: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту E
ЦСМ B1B91:11 Датчик скорости/положения электродвигателя наклона сиденья: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту E
ЦСМ B1B91:12 Датчик скорости/положения электродвигателя наклона сиденья: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту E
ЦСМ B1B93:11 Датчик скорости/положения электродвигателя наклона сиденья: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту E
ЦСМ B1B93:12 Датчик скорости/положения электродвигателя наклона сиденья: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту E
ЦСМ B1B96:24 Переключатель сдвига сиденья вперед: высокий уровень сигнала ПЕРЕЙТИ к точному тесту D
ЦСМ B1B97:24 Переключатель сдвига сиденья назад: застрял высокий уровень сигнала ПЕРЕЙТИ к точному тесту D
ЦСМ B1B98:24 Переключатель наклона сиденья вверх: постоянно высокий уровень сигнала ПЕРЕЙТИ к точному тесту D
ЦСМ B1B99:24 Переключатель наклона сиденья вниз: постоянно высокий уровень сигнала ПЕРЕЙТИ к точному тесту D
ЦСМ B1C00:24 Переключатель наклона сиденья вверх: постоянно высокий уровень сигнала ПЕРЕЙТИ к точному тесту D
ЦСМ B1C01:24 Переключатель наклона сиденья вниз: постоянно высокий уровень сигнала ПЕРЕЙТИ к точному тесту D
ЦСМ U0100:00 Потеряна связь с ECM/PCM "A": нет информации о подтипе ПЕРЕЙТИ к точечному тесту I
ЦСМ U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе ПЕРЕЙТИ к точному тесту J
ЦСМ U0253:87 Потеряна связь с интерфейсным модулем дополнительного протокола: отсутствует сообщение ПЕРЕЙТИ к точному тесту K
ЦСМ U1000:00 Защита твердотельного драйвера активна — драйвер отключен: нет информации о подтипе ПЕРЕЙТИ к точечному тесту L
ЦСМ U2100:00 Начальная конфигурация не завершена: нет информации о подтипе ПЕРЕЙТИ к точному тесту M
ЦСМ U3000:49 Модуль управления: внутренняя электронная неисправность ПЕРЕЙТИ к точному тесту N
ОВКВ B1034:11 Элемент обогревателя левого переднего сиденья: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту P
ОВКВ B1034:12 Элемент обогревателя переднего левого сиденья: короткое замыкание на аккумуляторную батарею ПЕРЕЙТИ к точечному тесту P
ОВКВ B1034:13 Элемент обогревателя левого переднего сиденья: обрыв цепи ПЕРЕЙТИ к точечному тесту P
ОВКВ B1034:13 Элемент обогревателя левого переднего сиденья: обрыв цепи ПЕРЕЙТИ к точечному тесту P
ОВКВ B1034:15 Элемент обогревателя левого переднего сиденья: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту P
ОВКВ B1036:11 Элемент обогревателя правого переднего сиденья: короткое замыкание на массу ПЕРЕЙТИ к точному тесту Q
ОВКВ B1036:12 Элемент обогревателя правого переднего сиденья: короткое замыкание на аккумулятор ПЕРЕЙТИ к точному тесту Q
ОВКВ B1036:13 Элемент обогревателя правого переднего сиденья: обрыв цепи ПЕРЕЙТИ к точному тесту Q
ОВКВ B1036:13 Элемент обогревателя правого переднего сиденья: обрыв цепи ПЕРЕЙТИ к точному тесту Q
ОВКВ B1036:15 Элемент обогревателя правого переднего сиденья: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту Q
ОВКВ B1038:11 Датчик обогрева левого переднего сиденья: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту P
ОВКВ B1038:15 Датчик обогрева левого переднего сиденья: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту P
ОВКВ Б103А: 11 Датчик обогрева правого переднего сиденья: короткое замыкание на массу ПЕРЕЙТИ к точному тесту Q
ОВКВ Б103А: 15 Датчик обогрева правого переднего сиденья: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точному тесту Q

Таблица глобальных кодов симптомов клиентов (GCSC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Симптом Действие
Комфорт и развлечения > Сиденья > Передний водитель > Обогрев ПЕРЕЙТИ к точечному тесту O
Комфорт и развлечения > Сиденья > Передний водитель > Обогрев ПЕРЕЙТИ к точечному тесту P
Комфорт и развлечения > Сиденья > Передний водитель > Функция питания ПЕРЕЙТИ к пинпойнт-тесту А
Комфорт и развлечения > Сиденья > Передний водитель > Функция питания ПЕРЕЙТИ к точечному тесту C
Комфорт и развлечения > Сиденья > Передний водитель > Функция питания ПЕРЕЙТИ к точному тесту D
Комфорт и развлечения > Сиденья > Передний водитель > Функция питания ПЕРЕЙТИ к точечному тесту E
Комфорт и развлечения > Сиденья > Передний водитель > Функция питания ПЕРЕЙТИ к пинпойнт-тесту F
Комфорт и развлечения > Сиденья > Передний водитель > Функция питания ПЕРЕЙТИ к пинпойнт-тесту G
Комфорт и развлечения > Сиденья > Передний водитель > Функция питания ПЕРЕЙТИ к точному тесту H
Комфорт и развлечения > Сиденья > Передний пассажир > Обогрев ПЕРЕЙТИ к точечному тесту O
Комфорт и развлечения > Сиденья > Передний пассажир > Обогрев ПЕРЕЙТИ к точному тесту Q
Комфорт и развлечения > Сиденья > Передний пассажир > Функция питания ПЕРЕЙТИ к точечному тесту B

Таблица симптомов

Таблица симптомов: передние сиденья

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица симптомов


Состояние Действия
Нет связи с DDM

  • СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет связи с DSM

  • СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Нет связи с модулем HVAC

  • СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
Сиденье с электроприводом не работает или работает неправильно — водитель, без памяти
  • ПЕРЕЙТИ к пинпойнт-тесту А
Сиденье с электроприводом не работает или работает неправильно — пассажир
  • ПЕРЕЙТИ к точечному тесту B
Силовой поясничный блок не работает — водитель
  • ПЕРЕЙТИ к точечному тесту C
Сиденье с памятью не работает в горизонтальном/вертикальном/наклонном положении с помощью переключателя управления сиденьем.
  • ПЕРЕЙТИ к точному тесту D
Сиденье с памятью не работает с помощью переключателя памяти SET
  • ПЕРЕЙТИ к точечному тесту E
Сиденье с памятью перемещается с интервалом в одну секунду
  • ПЕРЕЙТИ к точечному тесту E
Сиденье с памятью не перемещается в правильное положение памяти
  • ПЕРЕЙТИ к пинпойнт-тесту F
Сиденье с памятью не работает при использовании передатчика RKE
  • ПЕРЕЙТИ к пинпойнт-тесту G
Легкий вход/легкий выход не работает/не работает должным образом
  • ПЕРЕЙТИ к точному тесту H
Не работает подогрев сидений — водительского и пассажирского
  • ПЕРЕЙТИ к точечному тесту O
Подогрев сиденья не работает/работает неправильно — водитель
  • ПЕРЕЙТИ к точечному тесту P
Подогрев сиденья не работает/работает неправильно — пассажир
  • ПЕРЕЙТИ к точному тесту Q

Точный тест(ы)


ТОЧНЫЙ ТЕСТ A: СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО — ВОДИТЕЛЬ, БЕЗ ПАМЯТИ

Информацию о схемах и разъемах см. в ячейке 120 электрических схем.

Нормальная работа и неисправности

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Переключатель управления сиденьем
  • Спинка сиденья
  • Двигатель гусеницы сиденья
  • Трек сиденья

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BJB 30 (30 А) исправен.

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы (SRS). Никогда пойти на компромисс или отступить от этих инструкций. Неспособность точно выполнение всех инструкций может привести к серьезной травме в результате случайное развертывание.

A1 ПРОВЕРЬТЕ РАБОТУ СИДЕНЬЯ
  • Попытайтесь управлять сиденьем во всех направлениях.

Сиденье не работает во всех направлениях?
Да ПЕРЕЙТИ к A2
Нет Если не работает только двигатель кресла, ПЕРЕЙДИТЕ к A4.
Если не работает только горизонтальный двигатель, ПЕРЕЙДИТЕ к A6.
Если не работает только двигатель наклона подушки, ПЕРЕЙДИТЕ к A8.
Если не работает только двигатель высоты, ПЕРЕЙДИТЕ к A10.

A2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ УПРАВЛЕНИЯ СИДЕНЬЕМ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отсоедините: Выключатель C360 сиденья водителя.
  • Мера:

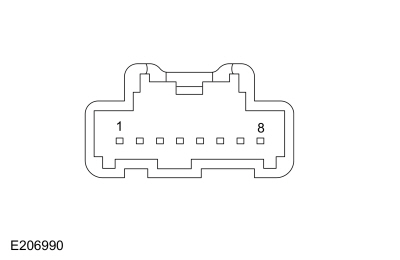

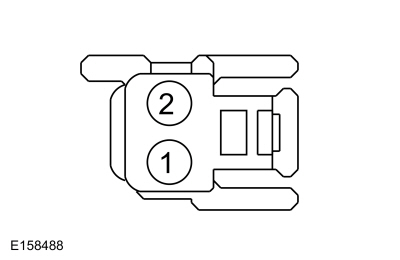

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-10 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к A3
Нет ПРОВЕРИТЬ БДЖБ предохранитель 30 (30А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин неисправности. короткое замыкание. ПЕРЕЙДИТЕ к A12

A3 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВЫКЛЮЧАТЕЛЯ СИДЕНЬЯ
  • Мера:

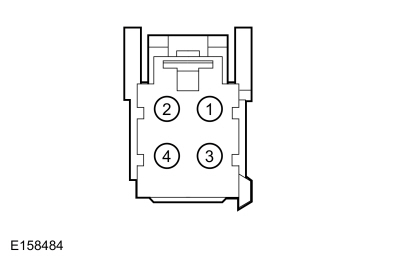

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-11 Земля

Сопротивление меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем водителя.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙДИТЕ к A12

A4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ РЕКЛАЙНЕРА СИДЕНЬЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отсоедините: электродвигатель наклона сиденья водителя C3187.
  • ПРИМЕЧАНИЕ: Измеряемое напряжение меняет полярность в зависимости от того, в каком направлении активируется переключатель управления сиденьем. Нажимая переключатель наклона вперед и назад, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3187-1 C3187-3

Напряжение превышает 11 В, когда переключатель управления сиденьем перемещается в обоих направлениях?
Да УСТАНОВИТЕ новый каркас спинки переднего сиденья водителя. ПЕРЕЙДИТЕ к A12
Нет ПЕРЕЙТИ к A5

A5 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ РЕКЛАЙНЕРА СИДЕНЬЯ НА ОБРЫВ
  • Отсоедините: Выключатель C360 сиденья водителя.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-9 C3187-1
    C360-7 C3187-3

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем водителя.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к A12

A6 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ ГОРИЗОНТАЛЬНОГО СИДЕНЬЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отсоедините: электродвигатель горизонтального положения сиденья водителя C362.
  • ПРИМЕЧАНИЕ: Измеряемое напряжение меняет полярность в зависимости от того, в каком направлении активируется переключатель управления сиденьем. Нажимая горизонтальный переключатель вперед и назад, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C362-1 C362-3

Напряжение превышает 11 В, когда переключатель управления сиденьем перемещается в обоих направлениях?
Да УСТАНОВИТЕ новый двигатель направляющей сиденья водителя.
СМ.: Электродвигатель направляющей переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к A12
Нет ПЕРЕЙТИ на A7

A7 ПРОВЕРЬТЕ ЦЕПЬ ГОРИЗОНТАЛЬНОГО ДВИГАТЕЛЯ СИДЕНЬЯ НА ОБРЫВ
  • Отсоедините: Выключатель C360 сиденья водителя.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-14 C362-3
    C360-15 C362-1

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем водителя.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к A12

A8 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ НАКЛОНА ПОДУШКИ СИДЕНЬЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отсоедините: Электродвигатель наклона подушки сиденья водителя C383.
  • ПРИМЕЧАНИЕ: Измеряемое напряжение меняет полярность в зависимости от того, в каком направлении активируется переключатель управления сиденьем. Нажимая переключатель наклона подушки вверх и вниз, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C383-1 C383-3

Напряжение выше 11 вольт, когда рычаг управления сиденьем работает в обоих направлениях?
Да УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к A12
Нет ПЕРЕЙТИ к A9

A9 ПРОВЕРЬТЕ ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ НАКЛОНА ПОДУШКИ СИДЕНЬЯ НА ОБРЫВ
  • Отсоедините: Выключатель C360 сиденья водителя.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-16 C383-3
    C360-17 C383-1

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем водителя.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к A12

A10 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ ПОДЪЕМА СИДЕНЬЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отсоедините: Электродвигатель регулировки высоты сиденья водителя C363.
  • ПРИМЕЧАНИЕ: Измеряемое напряжение меняет полярность в зависимости от того, в каком направлении активируется переключатель управления сиденьем. Нажимая переключатель высоты вверх и вниз, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C363-1 C363-3

Напряжение превышает 11 В, когда переключатель управления сиденьем перемещается в обоих направлениях?
Да УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к A12
Нет ПЕРЕЙТИ к A11

A11 ПРОВЕРЬТЕ ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ ВЫСОТЫ СИДЕНЬЯ НА ОБРЫВ
  • Отсоедините: Выключатель C360 сиденья водителя.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-12 C363-3
    C360-13 C363-1

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем водителя.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к A12

A12 ПРОВЕРКА SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) УСПЕШНО ДОКАЗЫВАЕТСЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Подключение: встроенная боковая подушка безопасности водителя C3051.
  • Подсоедините все ранее отсоединенные разъемы.
  • Перезагрузите SRS.
    СМ.: Дополнительная система пассивной безопасности (SRS) Перенастройка (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

SRS успешно себя зарекомендовал?
Да Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.
Нет
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).

ТОЧНЫЙ ТЕСТ B: СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО — ПАССАЖИР

Информацию о схемах и разъемах см. в ячейке 120 электрических схем.

Нормальная работа и неисправности

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Переключатель управления сиденьем
  • Спинка сиденья
  • Двигатель гусеницы сиденья
  • Трек сиденья

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BJB 31 (30 А) исправен.

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы (SRS). Никогда пойти на компромисс или отступить от этих инструкций. Неспособность точно выполнение всех инструкций может привести к серьезной травме в результате случайное развертывание.

B1 ПРОВЕРЬТЕ РАБОТУ СИДЕНЬЯ
  • Попытайтесь управлять сиденьем во всех направлениях.

Сиденье не работает во всех направлениях?
Да ПЕРЕЙТИ к B2
Нет Если не работает только горизонтальный двигатель, ПЕРЕЙДИТЕ к B4.
Если не работает только двигатель кресла, ПЕРЕЙДИТЕ к B6.
Если не работает только двигатель высоты, ПЕРЕЙДИТЕ к B8.

B2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ УПРАВЛЕНИЯ СИДЕНЬЕМ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности пассажира C339.
  • Отсоедините: переключатель управления сиденьем пассажира C3388.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3388-11 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к B3
Нет ПРОВЕРИТЬ БДЖБ предохранитель 31 (30А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин неисправности. короткое замыкание. ПЕРЕЙТИ на B10

B3 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СИДЕНЬЯ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3388-10 Земля

Сопротивление меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем пассажира.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙТИ на B10
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ на B10

B4 ПРОВЕРКА НАПРЯЖЕНИЯ НА ДВИГАТЕЛЕ ГОРИЗОНТАЛЬНОГО СИДЕНЬЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности пассажира C339.
  • Отсоедините: электродвигатель горизонтального положения сиденья пассажира C332.
  • ПРИМЕЧАНИЕ: Измеряемое напряжение меняет полярность в зависимости от того, в каком направлении активируется переключатель управления сиденьем. Нажимая горизонтальный переключатель вперед и назад, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C332-1 C332-3

Напряжение превышает 11 В, когда переключатель управления сиденьем перемещается в обоих направлениях?
Да УСТАНОВИТЕ новый двигатель направляющей сиденья водителя.
СМ.: Электродвигатель направляющей переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙТИ на B10
Нет ПЕРЕЙДИТЕ к B5

B5 ПРОВЕРЬТЕ ЦЕПЬ ГОРИЗОНТАЛЬНОГО ДВИГАТЕЛЯ СИДЕНЬЯ НА ОБРЫВ
  • Отсоедините: переключатель управления сиденьем пассажира C3388.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3388-17 C332-3
    C3388-16 C332-1

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем пассажира.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙТИ на B10
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на B10

B6 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ РЕКЛАЙНЕРА СИДЕНЬЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности пассажира C339.
  • Отсоедините: электродвигатель наклона сиденья пассажира C3189.
  • ПРИМЕЧАНИЕ: Измеряемое напряжение меняет полярность в зависимости от того, в каком направлении активируется переключатель управления сиденьем. Нажимая переключатель наклона спинки вперед и назад, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3189-1 C3189-3

Напряжение выше 11 вольт, когда рычаг управления сиденьем работает в обоих направлениях?
Да УСТАНОВИТЕ новый каркас спинки пассажирского сиденья. ПЕРЕЙТИ на B10
Нет ПЕРЕЙДИТЕ к B7

B7 ПРОВЕРЬТЕ ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ РЕКЛАЙНЕРА СИДЕНЬЯ НА ОБРЫВ
  • Отсоедините: переключатель управления сиденьем пассажира C3388.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3388-1 C3189-3
    C3388-7 C3189-1

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем пассажира.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙТИ на B10
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на B10

B8 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ ПОДЪЕМА СИДЕНЬЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности пассажира C339.
  • Отсоедините: Электродвигатель регулировки высоты сиденья пассажира C330.
  • ПРИМЕЧАНИЕ: Измеряемое напряжение меняет полярность в зависимости от того, в каком направлении активируется переключатель управления сиденьем. Нажимая переключатель высоты вверх и вниз, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C330-1 C330-3

Напряжение превышает 11 В, когда переключатель управления сиденьем перемещается в обоих направлениях?
Да УСТАНОВИТЕ новую направляющую пассажирского сиденья.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙТИ на B10
Нет ПЕРЕЙДИТЕ к B9

B9 ПРОВЕРЬТЕ ЦЕПЬ ДВИГАТЕЛЯ ВЫСОТЫ СИДЕНЬЯ НА ОБРЫВ
  • Отсоедините: переключатель управления сиденьем пассажира C3388.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3388-14 C330-3
    C3388-15 C330-1

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем пассажира.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙТИ на B10
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на B10

B10 ПРОВЕРКА SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) УСПЕШНО ДОКАЗЫВАЕТСЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Подключение: встроенная боковая подушка безопасности пассажира C339.
  • Подсоедините все ранее отсоединенные разъемы.
  • Перезагрузите SRS.
    СМ.: Дополнительная система пассивной безопасности (SRS) Перенастройка (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

SRS успешно себя зарекомендовал?
Да Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.
Нет
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).

ТОЧНЫЙ ТЕСТ C: СИЛОВАЯ ПОЯСНИЦА НЕ РАБОТАЕТ — ВОДИТЕЛЬ

Информацию о схемах и разъемах см. в ячейке 120 электрических схем.

Нормальная работа и неисправности

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Возможные источники

  • Проводка, клеммы или разъемы
  • Переключатель управления сиденьем
  • Поясничная опора переднего сиденья с электроприводом

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы (SRS). Никогда пойти на компромисс или отступить от этих инструкций. Неспособность точно выполнение всех инструкций может привести к серьезной травме в результате случайное развертывание.

C1 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ПОЯСНИЧНОГО ДВИГАТЕЛЯ СИДЕНЬЯ.
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отсоедините: Электродвигатель поясничного подпора сиденья водителя C3215.
  • ПРИМЕЧАНИЕ: Измеряемое напряжение меняет полярность в зависимости от того, в каком направлении активируется переключатель управления сиденьем. Нажимая поясничный переключатель в обоих направлениях, измерьте:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3215-А C3215-Б

Напряжение превышает 11 В, когда переключатель управления сиденьем перемещается в обоих направлениях?
Да УСТАНОВИТЕ новый узел поясничной опоры сиденья водителя с электроприводом.
СМ.: Узел поясничной опоры переднего сиденья с электроприводом (передние сиденья 501-10A, снятие и установка).
ПЕРЕЙТИ на С3
Нет ПЕРЕЙТИ на С2

C2 ПРОВЕРЬТЕ ЦЕПИ ПОЯСНИЧНОГО ДВИГАТЕЛЯ СИДЕНЬЯ НА ОБРЫВ
  • Отсоедините: Выключатель C360 сиденья водителя.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-2 C3215-Б
    C360-6 C3215-А

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый переключатель управления сиденьем водителя.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙТИ на С3
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на С3

C3 ПРОВЕРКА SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) УСПЕШНО ДОКАЗЫВАЕТСЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Подключение: встроенная боковая подушка безопасности водителя C3051.
  • Подсоедините все ранее отсоединенные разъемы.
  • Перезагрузите SRS.
    СМ.: Дополнительная система пассивной безопасности (SRS) Перенастройка (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

SRS успешно себя зарекомендовал?
Да Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.
Нет
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).

ТОЧНЫЙ ТЕСТ D: СИДЕНЬЕ С ПАМЯТЬЮ НЕ РАБОТАЕТ В ГОРИЗОНТАЛЬНОМ/ВЕРТИКАЛЬНОМ/НАКЛОННОМ УПРАВЛЕНИИ С ИСПОЛЬЗОВАНИЕМ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ СИДЕНЬЕМ

Информацию о схемах и разъемах см. в ячейке 123 электрических схем.

Нормальная работа и неисправности

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДСМ B14C3:24 Переключатель опускания заднего сиденья по высоте сиденья: постоянно высокий уровень сигнала Если переключатель управления сиденьем активен в течение более 2 минут или активен во время самопроверки, DSM устанавливает этот DTC.
ДСМ B14C4:24 Переключатель высоты сиденья сзади вверх: постоянно высокий уровень сигнала Если переключатель управления сиденьем активен в течение более 2 минут или активен во время самопроверки, DSM устанавливает этот DTC.
ДСМ B14CE:09 Мощность горизонтального двигателя сиденья: отказы компонентов Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CE:11 Выход двигателя горизонтального сиденья: короткое замыкание на массу Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CE:12 Выход двигателя горизонтального положения сиденья: короткое замыкание на батарею Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CE:14 Выход двигателя горизонтального сиденья: короткое замыкание на массу или обрыв Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CE:15 Выход двигателя горизонтального сиденья: короткое замыкание на батарею или обрыв Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CE:1A Выход двигателя горизонтального сиденья: сопротивление цепи ниже порогового значения Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CF:09 Выходная мощность электродвигателя наклона сиденья: неисправность компонентов Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CF:11 Выход электродвигателя наклона сиденья: короткое замыкание на массу Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CF:12 Выход электродвигателя наклона сиденья: короткое замыкание на батарею Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CF:14 Выход двигателя наклона сиденья: короткое замыкание на массу или обрыв Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CF:15 Выход двигателя наклона сиденья: короткое замыкание на батарею или обрыв Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14CF:1A Выходной сигнал электродвигателя наклона сиденья: сопротивление цепи ниже порогового значения Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D0:09 Мощность переднего/наклонного двигателя высоты сиденья: неисправность компонентов Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D0:11 Выходной сигнал электродвигателя регулировки высоты сиденья/наклона: короткое замыкание на массу Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D0:12 Выходной сигнал электродвигателя регулировки высоты сиденья/наклона: короткое замыкание на батарею Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D0:14 Выходной сигнал электродвигателя регулировки высоты сиденья/наклона: короткое замыкание на массу или обрыв Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D0:15 Выходной сигнал электродвигателя регулировки высоты сиденья/наклона: короткое замыкание на батарею или обрыв Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D0:1A Выходной сигнал двигателя регулировки высоты сиденья вперед/наклона: сопротивление цепи ниже порогового значения Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D2:09 Мощность заднего двигателя высоты сиденья: отказы компонентов Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D2:11 Выход заднего электродвигателя высоты сиденья: короткое замыкание на массу Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D2:12 Выход заднего электродвигателя высоты сиденья: короткое замыкание на батарею Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D2:14 Выход заднего двигателя высоты сиденья: короткое замыкание на массу или обрыв Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D2:15 Выход заднего электродвигателя высоты сиденья: короткое замыкание на батарею или обрыв Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B14D2:1A Мощность заднего двигателя высоты сиденья: сопротивление цепи ниже порогового значения Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B1B96:24 Переключатель сдвига сиденья вперед: высокий уровень сигнала Если ток, обнаруженный DSM, находится в пределах указанного диапазона, устанавливается код неисправности и выход отключается.
ДСМ B1B97:24 Переключатель сдвига сиденья назад: застрял высокий уровень сигнала Если переключатель управления сиденьем активен в течение более 2 минут или активен во время самопроверки, DSM устанавливает этот DTC.
ДСМ B1B98:24 Переключатель наклона сиденья вверх: постоянно высокий уровень сигнала Если переключатель управления сиденьем активен в течение более 2 минут или активен во время самопроверки, DSM устанавливает этот DTC.
ДСМ B1B99:24 Переключатель наклона сиденья вниз: постоянно высокий уровень сигнала Если переключатель управления сиденьем активен в течение более 2 минут или активен во время самопроверки, DSM устанавливает этот DTC.
ДСМ B1C00:24 Переключатель наклона сиденья вверх: постоянно высокий уровень сигнала Если переключатель управления сиденьем активен в течение более 2 минут или активен во время самопроверки, DSM устанавливает этот DTC.
ДСМ B1C01:24 Переключатель наклона сиденья вниз: постоянно высокий уровень сигнала Если переключатель управления сиденьем активен в течение более 2 минут или активен во время самопроверки, DSM устанавливает этот DTC.

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Переключатель управления сиденьем
  • Двигатель гусеницы сиденья
  • Трек сиденья
  • Спинка сиденья
  • ЦСМ

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BJB 30 (30 А) исправен.

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы (SRS). Никогда пойти на компромисс или отступить от этих инструкций. Неспособность точно выполнение всех инструкций может привести к серьезной травме в результате случайное развертывание.

D1 ПОЛУЧИТЕ DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Зажигание включено.
  • Попытайтесь активировать переключатель управления сиденьем во всех направлениях.
  • С помощью диагностического сканера выполните самопроверку DSM. Если диагностический сканер не обменивается данными с DSM,
    СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

Имеются ли какие-либо диагностические коды неисправности DSM (DTC)?
Да Для DTC B14C3:24, B14C4:24, B1B96:24, B1B97:24, B1B98:24, B1B99:24, B1C00:24 или B1C01:24 ПЕРЕЙДИТЕ к D3
Для кодов DTC B14CE:31, B14CF:31, B14D0:31 или B14D2:31 ПЕРЕЙДИТЕ к точному тесту E
Для кодов DTC B14CE:XX, B14CF:XX, B14D0:XX или B14D2:XX ПЕРЕЙДИТЕ к D9.
Для получения информации обо всех других диагностических кодах неисправностей (DTC) ОБРАЩАЙТЕСЬ к таблице DTC.
Нет ПЕРЕЙДИТЕ к D2

D2 ПРОВЕРЬТЕ DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ СИДЕНЬЕМ (PIDS)
  • Удерживая переключатель управления сиденьем во всех положениях, следите за следуя идентификаторам параметров переключателя управления сиденьем DSM (PID), используя диагностический сканер:

    • Доступ к ЦСМ и контролировать SEAT_TILT_DWN ПИД

    • Доступ к ЦСМ и контролировать SEAT_TILT_UP ПИД

    • Доступ к ЦСМ и контролировать SEAT_RECL_DWN ПИД

    • Доступ к ЦСМ и контролировать SEAT_RECL_UP ПИД

    • Доступ к ЦСМ и контролировать SEAT_HGT_DWN ПИД

    • Доступ к ЦСМ и контролировать SEAT_HGT_UP ПИД

    • Доступ к ЦСМ и контролировать SEAT_BCK_SW ПИД

    • Доступ к ЦСМ и контролировать SEAT_FW_SW ПИД


Соответствуют ли состояния PID положениям переключателя?
Да ПЕРЕЙДИТЕ к D9
Нет ПЕРЕЙДИТЕ к D3

D3 ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СИДЕНЬЕМ
  • Зажигание ВЫКЛ.
  • Отсоедините: Выключатель C360 сиденья водителя.
  • Выполните проверку компонентов переключателя управления сиденьем.
    См. Схемы проводки, ячейка 149, для получения информации о схемах и разъемах.

Прошел ли переключатель управления сиденьем проверку компонентов?
Да ПЕРЕЙДИТЕ к D4
Нет УСТАНОВИТЕ новый переключатель управления сиденьем.
СМ.: Переключатель управления передними сиденьями (501-10A Передние сиденья, Снятие и установка).

D4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ УПРАВЛЕНИЯ СИДЕНЬЕМ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-10 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙДИТЕ к D5
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙДИТЕ к D37

D5 ПРОВЕРЬТЕ ЦЕПЬ "МАССЫ" ВЫКЛЮЧАТЕЛЯ СИДЕНЬЯ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-11 Земля

Сопротивление меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D6
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙДИТЕ к D37

D6 ПРОВЕРЬТЕ ЦЕПИ МЕЖДУ ВЫКЛЮЧАТЕЛЕМ УПРАВЛЕНИЯ СИДЕНЬЕМ И DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Отключить: DSM C341C и C341D.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-17 Земля
    C360-16 Земля
    C360-13 Земля
    C360-12 Земля
    C360-14 Земля
    C360-15 Земля
    C360-9 Земля
    C360-7 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37
Нет ПЕРЕЙДИТЕ к D7

D7 ПРОВЕРЬТЕ ЦЕПИ МЕЖДУ ВЫКЛЮЧАТЕЛЕМ УПРАВЛЕНИЯ СИДЕНЬЕМ И DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-17 Земля
    C360-16 Земля
    C360-13 Земля
    C360-12 Земля
    C360-14 Земля
    C360-15 Земля
    C360-9 Земля
    C360-7 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D8
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D8 ПРОВЕРЬТЕ ЦЕПИ МЕЖДУ ВЫКЛЮЧАТЕЛЕМ УПРАВЛЕНИЯ СИДЕНЬЕМ И DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ДЛЯ ОТКРЫТОГО
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C360-17 C341C-7
    C360-16 C341C-6
    C360-13 C341C-14
    C360-12 C341C-8
    C360-14 C341C-16
    C360-15 C341C-15

    Нажмите, чтобы отобразить соединители
    C360-9 C341D-19
    C360-7 C341D-20

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D36
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D9 ПРОВЕРЬТЕ РАБОТУ СИДЕНЬЯ
  • Используя переключатель управления сиденьем, попытайтесь управлять сиденьем в следующих направлениях:
    • Подушка наклоняется вверх и вниз
    • Высота вверх и вниз
    • Горизонтальные вперед и назад
    • Наклоняйтесь вперед и назад

Сиденье водителя работает правильно?
Да Состояние прерывистое. ПРОВЕРЬТЕ причины периодическая проблема, особенно контакты и клеммы электрические разъемы, которые были отсоединены. Не устанавливайте никаких новых компонентов на данный момент. Компоненты должны быть установлены только тогда, когда направлено на то, чтобы сделать это в точечном тесте. ОТРЕМОНТИРУЙТЕ обнаруженные неполадки в проводке, клеммах или разъемах.
Нет Если сиденье не двигается, ПЕРЕЙДИТЕ к D10.
Если вертикальное движение переднего сиденья не происходит, ПЕРЕЙДИТЕ к D12.
Если заднее вертикальное движение сиденья не происходит, ПЕРЕЙДИТЕ к D18.
Если горизонтальное перемещение сиденья не происходит, ПЕРЕЙДИТЕ к D24.
Если откидывание сиденья не происходит, ПЕРЕЙДИТЕ к D30.

D10 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ)
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отключить: DSM С341А.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341A-10 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙДИТЕ к D11
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙДИТЕ к D37

D11 ПРОВЕРЬТЕ DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ЦЕПИ ЗАЗЕМЛЕНИЯ ДЛЯ ОТКРЫТОГО
  • Отключить: DSM C341B.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-7 Земля
    C341B-8 Земля
    C341B-9 Земля

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D36
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D12 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ НАКЛОНА ПОДУШКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отключить: DSM C341B и C341C.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-10 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341C-1 Земля

Напряжение есть?
Да ПЕРЕЙДИТЕ к D13
Нет ПЕРЕЙДИТЕ к D14

D13 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ НАКЛОНА ПОДУШКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ ПРИ ОТКЛЮЧЕННОМ ДВИГАТЕЛЕ
  • Зажигание ВЫКЛ.
  • Отсоедините: Электродвигатель наклона подушки сиденья водителя C383.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-10 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341C-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37
Нет УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к D37

D14 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ НАКЛОНА ПОДУШКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-10 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341C-1 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D16
Нет ПЕРЕЙДИТЕ к D15

D15 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ НАКЛОНА ПОДУШКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ПРИ ОТКЛЮЧЕННОМ ДВИГАТЕЛЕ
  • Отсоедините: Электродвигатель наклона подушки сиденья водителя C383.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-10 Земля

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341C-1 Земля

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к D37
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D16 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ НАКЛОНА ПОДУШКИ НА ОБРЫВ
  • Отсоедините: Электродвигатель наклона подушки сиденья водителя C383.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-10 C383-1

    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341C-1 C383-3
    C341C-9 C383-3

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D17
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D17 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЭЛЕКТРОДВИГАТЕЛЕ НАКЛОНА ПОДУШКИ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Лампа накаливания на 300 мА. Во избежание повреждения клемм разъема, Используйте комплект Rotunda Flex Probe для подключения щупа контрольной лампы к транспортное средство. Не используйте щуп контрольной лампы непосредственно на каком-либо разъеме.

  • Подключить: электродвигатель наклона подушки сиденья водителя C383.
  • Подключить: ДСМ C341B и C341C.
  • Зажигание включено.
  • Подключите 12-вольтовую контрольную лампу накаливания между:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C383-1 C383-3
  • ПРИМЕЧАНИЕ: Поскольку электрический разъем двигателя сиденья отсоединен, DSM может активировать выход двигателя сиденья примерно на 500 мс, затем выключать. Активируйте положение переключателя управления сиденьем (наклон подушки вверх и вниз). наблюдая за тестовым светом.

Контрольная лампа загорается на мгновение, когда переключатель управления сиденьем активируется в обоих положениях?
Да УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к D37
Нет ПЕРЕЙДИТЕ к D36

D18 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЫСОТЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отключить: DSM C341B и C341C.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-1 Земля
    C341B-2 Земля

Напряжение есть?
Да ПЕРЕЙДИТЕ к D19
Нет ПЕРЕЙДИТЕ к D20

D19 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЫСОТЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ ПРИ ОТКЛЮЧЕННОМ ДВИГАТЕЛЕ
  • Зажигание ВЫКЛ.
  • Отсоедините: Электродвигатель регулировки высоты сиденья водителя C363.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-1 Земля
    C341B-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37
Нет УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к D37

D20 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЫСОТЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-1 Земля
    C341B-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D22
Нет ПЕРЕЙДИТЕ к D21

D21 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ВЫСОТЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ПРИ ОТКЛЮЧЕННОМ ДВИГАТЕЛЕ
  • Отсоедините: Электродвигатель регулировки высоты сиденья водителя C363.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-1 Земля
    C341B-2 Земля

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к D37
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D22 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ НА ВЫСОТЕ НА ОБРЫВ
  • Отсоедините: Электродвигатель регулировки высоты сиденья водителя C363.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-1 C363-3
    C341B-2 C363-1

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D23
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D23 ПРОВЕРКА НАПРЯЖЕНИЯ НА ДВИГАТЕЛЕ ВЫСОТЫ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Лампа накаливания на 300 мА. Во избежание повреждения клемм разъема, Используйте комплект Rotunda Flex Probe для подключения щупа контрольной лампы к транспортное средство. Не используйте щуп контрольной лампы непосредственно на каком-либо разъеме.

  • Подключить: электродвигатель регулировки высоты сиденья водителя C363.
  • Подключить: ДСМ C341B и C341C.
  • Зажигание включено.
  • Подключите 12-вольтовую контрольную лампу накаливания между:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C363-1 C363-3
  • ПРИМЕЧАНИЕ: Поскольку электрический разъем двигателя сиденья отсоединен, DSM может активировать выход двигателя сиденья примерно на 500 мс, затем выключать. Активируйте положения переключателя управления сиденьем (высота вверх и вниз) во время наблюдая за тестовым светом.

Контрольная лампа загорается на мгновение, когда переключатель управления сиденьем активируется в обоих положениях?
Да УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к D37
Нет ПЕРЕЙДИТЕ к D36

D24 ПРОВЕРЬТЕ ЦЕПИ ГОРИЗОНТАЛЬНОГО ДВИГАТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отключить: DSM C341B.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-5 Земля
    C341B-6 Земля

Напряжение есть?
Да ПЕРЕЙДИТЕ к D25
Нет ПЕРЕЙДИТЕ к D26

D25 ПРОВЕРЬТЕ ЦЕПИ ГОРИЗОНТАЛЬНОГО ДВИГАТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ ПРИ ОТКЛЮЧЕННОМ ДВИГАТЕЛЕ
  • Зажигание ВЫКЛ.
  • Отсоедините: электродвигатель горизонтального положения сиденья водителя C362.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-5 Земля
    C341B-6 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37
Нет УСТАНОВИТЕ новый двигатель направляющей сиденья водителя.
СМ.: Электродвигатель направляющей переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к D37

D26 ПРОВЕРЬТЕ ЦЕПИ ГОРИЗОНТАЛЬНОГО ДВИГАТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-5 Земля
    C341B-6 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D28
Нет ПЕРЕЙДИТЕ к D27

D27 ПРОВЕРЬТЕ ЦЕПИ ГОРИЗОНТАЛЬНОГО ДВИГАТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ПРИ ОТКЛЮЧЕННОМ ДВИГАТЕЛЕ
  • Отсоедините: электродвигатель горизонтального положения сиденья водителя C362.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-5 Земля
    C341B-6 Земля

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый двигатель направляющей сиденья водителя.
СМ.: Электродвигатель направляющей переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к D37
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D28 ПРОВЕРЬТЕ ГОРИЗОНТАЛЬНЫЕ ЦЕПИ ДВИГАТЕЛЯ НА ОБРЫВ
  • Отсоедините: электродвигатель горизонтального положения сиденья водителя C362.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-5 C362-1
    C341B-6 C362-3

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D29
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D29 ПРОВЕРКА НАПРЯЖЕНИЯ НА ГОРИЗОНТАЛЬНОМ ДВИГАТЕЛЕ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Лампа накаливания на 300 мА. Во избежание повреждения клемм разъема, Используйте комплект Rotunda Flex Probe для подключения щупа контрольной лампы к транспортное средство. Не используйте щуп контрольной лампы непосредственно на каком-либо разъеме.

  • Подключить: горизонтальный двигатель сиденья водителя C362.
  • Подключить: ДСМ C341B.
  • Зажигание включено.
  • Подключите 12-вольтовую контрольную лампу накаливания между:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C362-1 C362-3
  • ПРИМЕЧАНИЕ: Поскольку электрический разъем двигателя сиденья отсоединен, DSM может активировать выход двигателя сиденья примерно на 500 мс, затем выключать. Активируйте переключатель управления сиденьем (горизонтальное движение вперед и назад) положения, наблюдая за контрольным светом.

Контрольная лампа загорается на мгновение, когда переключатель управления сиденьем активируется в обоих положениях?
Да УСТАНОВИТЕ новый двигатель направляющей сиденья водителя.
СМ.: Электродвигатель направляющей переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙДИТЕ к D37
Нет ПЕРЕЙДИТЕ к D36

D30 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ РЕКЛАЙНЕРА НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отключить: DSM C341B и C341D.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-3 Земля
    C341B-4 Земля

Напряжение есть?
Да ПЕРЕЙДИТЕ к D31
Нет ПЕРЕЙДИТЕ к D32

D31 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ ПЕРЕДНЕГО ВЕРТИКАЛЬНОГО ОТКЛЮЧЕНИЯ НА НАПРЯЖЕНИЕ ПРИ ОТКЛЮЧЕННОМ ДВИГАТЕЛЕ
  • Зажигание ВЫКЛ.
  • Отсоедините: электродвигатель переднего наклонного сиденья водителя C3187.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-3 Земля
    C341B-4 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37
Нет УСТАНОВИТЕ новый каркас спинки сиденья водителя. ПЕРЕЙДИТЕ к D37

D32 ПРОВЕРЬТЕ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ПЕРЕДНЕГО РЕКЛАЙНЕРА НА МАССУ НА КОРОТКОЕ ЗАМЫКАНИЕ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-3 Земля
    C341B-4 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к D34
Нет ПЕРЕЙДИТЕ к D33

D33 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ РЕКЛАЙНЕРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ПРИ ОТКЛЮЧЕННОМ ДВИГАТЕЛЕ
  • Отсоедините: электродвигатель наклона сиденья водителя C3187.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-3 Земля
    C341B-4 Земля

Сопротивления больше 10000 Ом?
Да УСТАНОВИТЕ новый каркас спинки сиденья водителя. ПЕРЕЙДИТЕ к D37
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D34 ПРОВЕРЬТЕ ЦЕПИ ДВИГАТЕЛЯ РЕКЛАЙНЕРА НА ОБРЫВ
  • Отсоедините: электродвигатель наклона сиденья водителя C3187.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C341B-3 C3187-3
    C341B-4 C3187-1

Сопротивления меньше 3 Ом?
Да ПЕРЕЙДИТЕ к D35
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙДИТЕ к D37

D35 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ РЕКЛАЙНЕРА

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Лампа накаливания на 300 мА. Во избежание повреждения клемм разъема, Используйте комплект Rotunda Flex Probe для подключения щупа контрольной лампы к транспортное средство. Не используйте щуп контрольной лампы непосредственно на каком-либо разъеме.

  • Подключить: электродвигатель наклона сиденья водителя C3187.
  • Подключить: ДСМ C341B и C341D.
  • Зажигание включено.
  • Подключите 12-вольтовую контрольную лампу накаливания между:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3187-1 C3187-3
  • ПРИМЕЧАНИЕ: Поскольку электрический разъем двигателя сиденья отсоединен, DSM может активировать выход двигателя сиденья примерно на 500 мс, затем выключать. Активируйте переключатель управления сиденьем (наклон вперед и назад) положения, наблюдая за контрольным светом.

Контрольная лампа загорается на мгновение, когда переключатель управления сиденьем активируется в обоих положениях?
Да УСТАНОВИТЕ новый каркас спинки сиденья водителя. ПЕРЕЙДИТЕ к D37
Нет ПЕРЕЙДИТЕ к D36

D36 ПРОВЕРЬТЕ DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и проверьте все разъемы DSM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы DSM. Убедитесь, что они установлены и зафиксированы правильно.
  • ПРИМЕЧАНИЕ: Не подсоединяйте в данный момент встроенную боковую подушку безопасности водителя C3051. Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый DSM.
СМ.: Модуль переднего сиденья водителя (DSM) (501-10A Передние сиденья, Снятие и установка).
ПЕРЕЙДИТЕ к D37
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами. ПЕРЕЙДИТЕ к D37

D37 ПРОВЕРКА SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) УСПЕШНО ДОКАЗЫВАЕТСЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Подключение: встроенная боковая подушка безопасности водителя C3051.
  • Подсоедините все ранее отсоединенные разъемы.
  • Перезагрузите SRS.
    СМ.: Дополнительная система пассивной безопасности (SRS) Перенастройка (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

SRS успешно себя зарекомендовал?
Да Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.
Нет
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).

ТОЧНЫЙ ТЕСТ E: СИДЕНЬЕ С ПАМЯТЬЮ НЕ РАБОТАЕТ С ИСПОЛЬЗОВАНИЕМ ПЕРЕКЛЮЧАТЕЛЯ НАСТРОЙКИ ПАМЯТИ

Информацию о схемах и разъемах см. в ячейке 123 электрических схем.

Нормальная работа и неисправности

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДДМ B1C03:23 Переключатель памяти № 1: низкий уровень сигнала Если во входной цепи переключателя обнаружено замыкание на землю во время Самопроверка DDM, установлен код неисправности. Если активность ощущается на входе цепи более 2 минут, код неисправности устанавливается как постоянный. С установлен DTC, любой входной сигнал в цепи игнорируется.
ДДМ B1C04:23 Переключатель памяти № 2: низкий уровень сигнала Если во входной цепи переключателя обнаружено замыкание на землю во время Самопроверка DDM, установлен код неисправности. Если активность ощущается на входе цепи более 2 минут, код неисправности устанавливается как постоянный. С установлен DTC, любой входной сигнал в цепи игнорируется.
ДДМ B1C05:23 Переключатель памяти № 3: низкий уровень сигнала Если во входной цепи переключателя обнаружено замыкание на землю во время Самопроверка DDM, установлен код неисправности. Если активность ощущается на входе цепи более 2 минут, код неисправности устанавливается как постоянный. С установлен DTC, любой входной сигнал в цепи игнорируется.
ДСМ B14CB:11 Обратная связь по высоте сиденья сзади: короткое замыкание на массу Если имеется короткое замыкание на землю на цепь обратной связи датчика положения затронутого двигателя (эффект Холла), установлен код неисправности. После кода неисправности установлен, вызов памяти невозможен, но переключатель управления сиденьем может управлять соответствующим двигателем с шагом в две секунды.
ДСМ B14CB:12 Обратная связь по высоте сиденья сзади: короткое замыкание на батарею Если имеется короткое замыкание на напряжение на цепи обратной связи датчика положения соответствующего двигателя (эффект Холла), установлен код неисправности. После кода неисправности установлен, вызов памяти невозможен, но переключатель управления сиденьем может управлять соответствующим двигателем с шагом в две секунды.
ДСМ B14CE:31 Мощность мотора горизонтального положения сиденья: нет сигнала Во время самопроверки DSM пытается привести в действие соответствующий двигатель гусеницы сиденья и использует датчик положения двигателя для контроля движения. Если нет двигательного движения обнаружен, устанавливается код неисправности. DSM повторяет работу двигателя при следующей активации управления сиденьем выключатель. Если в течение 250 миллисекунд движения не обнаружено, DSM отключает вывод.
ДСМ B14CF:31 Выходной сигнал двигателя наклона сиденья: нет сигнала Во время самопроверки DSM пытается управлять соответствующим мотором сиденья и использует мощность мотора датчик положения для отслеживания движения. Если двигательное движение не ощущается, Установлен код неисправности. DSM повторяет работу двигателя при следующей активации управления сиденьем выключатель. Если в течение 250 миллисекунд движения не обнаружено, DSM отключает вывод.
ДСМ B14D0:31 Выходной сигнал двигателя регулировки высоты сиденья вперед/наклона: нет сигнала Во время самопроверки DSM пытается привести в действие соответствующий двигатель гусеницы сиденья и использует датчик положения двигателя для контроля движения. Если нет двигательного движения обнаружен, устанавливается код неисправности. DSM повторяет работу двигателя при следующей активации управления сиденьем выключатель. Если в течение 250 миллисекунд движения не обнаружено, DSM отключает вывод.
ДСМ B14D2:31 Мощность заднего двигателя высоты сиденья: нет сигнала Во время самопроверки DSM пытается привести в действие соответствующий двигатель гусеницы сиденья и использует датчик положения двигателя для контроля движения. Если нет двигательного движения обнаружен, устанавливается код неисправности. DSM повторяет работу двигателя при следующей активации управления сиденьем выключатель. Если в течение 250 миллисекунд движения не обнаружено, DSM отключает вывод.
ДСМ B1B89:11 Датчик скорости/положения двигателя скольжения сиденья: короткое замыкание на массу Если имеется короткое замыкание на землю на цепь обратной связи датчика положения затронутого двигателя (эффект Холла), установлен код неисправности. После кода неисправности установлен, вызов памяти невозможен, но переключатель управления сиденьем может управлять соответствующим двигателем с шагом в две секунды.
ДСМ B1B89:12 Датчик скорости/положения двигателя скольжения сиденья: короткое замыкание на батарею Если имеется короткое замыкание на напряжение на цепи обратной связи датчика положения соответствующего двигателя (эффект Холла), установлен код неисправности. После кода неисправности установлен, вызов памяти невозможен, но переключатель управления сиденьем может управлять соответствующим двигателем с шагом в две секунды.
ДСМ B1B91:11 Датчик скорости/положения электродвигателя наклона сиденья: короткое замыкание на массу Если имеется короткое замыкание на землю на цепь обратной связи датчика положения затронутого двигателя (эффект Холла), установлен код неисправности. После кода неисправности установлен, вызов памяти невозможен, но переключатель управления сиденьем может управлять соответствующим двигателем с шагом в две секунды.
ДСМ B1B91:12 Датчик скорости/положения электродвигателя наклона сиденья: короткое замыкание на батарею Если имеется короткое замыкание на напряжение на цепи обратной связи датчика положения соответствующего двигателя (эффект Холла), установлен код неисправности. После кода неисправности установлен, вызов памяти невозможен, но переключатель управления сиденьем может управлять соответствующим двигателем с шагом в две секунды.
ДСМ B1B93:11 Датчик скорости/положения электродвигателя наклона сиденья: короткое замыкание на массу Если имеется короткое замыкание на землю на цепь обратной связи датчика положения затронутого двигателя (эффект Холла), установлен код неисправности. После кода неисправности установлен, вызов памяти невозможен, но переключатель управления сиденьем может управлять соответствующим двигателем с шагом в две секунды.
ДСМ B1B93:12 Датчик скорости/положения электродвигателя наклона сиденья: короткое замыкание на батарею Если имеется короткое замыкание на напряжение на цепи обратной связи датчика положения соответствующего двигателя (эффект Холла), установлен код неисправности. После кода неисправности установлен, вызов памяти невозможен, но переключатель управления сиденьем может управлять соответствующим двигателем с шагом в две секунды.

Возможные источники

  • Жесткие/мягкие упоры сиденья с памятью установлены неправильно
  • Проводка, клеммы или разъемы
  • Переключатель памяти SET
  • Отсутствует информация о статусе зажигания
  • ДДМ

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы (SRS). Никогда пойти на компромисс или отступить от этих инструкций. Неспособность точно выполнение всех инструкций может привести к серьезной травме в результате случайное развертывание.

E1 ПРОВЕРЬТЕ DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ПОЛОЖЕНИЕ ЗАЖИГАНИЯ СОСТОЯНИЕ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) СОСТОЯНИЯ
  • Зажигание включено.

  • Доступ к ЦСМ и контролировать IGN_SW_STATE ПИД

  • Используя диагностический сканер, контролируйте PID, переключая зажигание с ON на OFF и снова на ON.

Согласуются ли состояния PID?
Да ПЕРЕЙТИ на E2
Нет Чтобы диагностировать отсутствие питания во время работы,
СМ.: Рулевое колесо и колонка Электрические компоненты (211-05 Электрооборудование рулевого колеса и колонки Компоненты, диагностика и тестирование).

E2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Попробуйте управлять сиденьем с памятью во всех направлениях.
  • Поместите сиденье с памятью в середине каждого диапазона хода.
  • С помощью диагностического сканера выполните самопроверку DSM и DDM. Если диагностический сканер не взаимодействует с DSM и/или DDM,
    СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

Имеются ли какие-либо диагностические коды неисправностей (DTC)?
Да Для DTC B1C03:23, B1C04:23 или B1C05:23 ПЕРЕЙДИТЕ к E4
Для DTC B1B91:11, B1B91:12 или B14D0:31 ПЕРЕЙДИТЕ к E10.
Для кодов DTC B14CB:11, B14CB:12 или B14D2:31 ПЕРЕЙДИТЕ к E13.
Для DTC B1B89:11, B1B89:12 или B14CE:31 ПЕРЕЙДИТЕ к E16.
Для кодов DTC B1B93:11, B1B93:12 или B14CF:31 ПЕРЕЙДИТЕ к E19.
Для получения информации обо всех других диагностических кодах неисправностей (DTC) ОБРАЩАЙТЕСЬ к таблице(ам) DTC в этом разделе.
Нет ПЕРЕЙТИ на E3

E3 MONITOR DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ (PIDS) И ПРОВЕРКА ПРАВИЛЬНОСТИ ВХОДОВ ПЕРЕКЛЮЧАТЕЛЯ НАСТРОЙКИ ПАМЯТИ
  • При активации кнопок вызова памяти 1, 2 и 3 следите за следующее состояние переключателя вызова памяти DDM Идентификация параметров (PID) с помощью диагностического сканера:

    • Доступ к ДДМ и контролировать ПАМЯТЬ_SW_1 ПИД

    • Доступ к ДДМ и контролировать ПАМЯТЬ_SW_2 ПИД

    • Доступ к ДДМ и контролировать ПАМЯТЬ_SW_3 ПИД


Соответствуют ли значения PID положениям кнопки переключателя?
Да ПЕРЕЙТИ на E9
Нет ПЕРЕЙТИ на Е4

E4 ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НАСТРОЙКИ ПАМЯТИ
  • Зажигание ВЫКЛ.
  • Отсоедините: Выключатель управления замком двери водителя C522.
  • Нажимая и отпуская указанную кнопку вызова памяти 1, измерьте боковое сопротивление компонента переключателя управления замком двери водителя, используя следующую таблицу:
    Положительный вывод Измерение/действие Отрицательный вывод
    C522, контакт 5, сторона компонентов C522, контакт 6, сторона компонентов
  • Нажимая и отпуская указанную кнопку вызова памяти 2, измерьте боковое сопротивление компонента переключателя управления замком двери водителя, используя следующую таблицу:
    Положительный вывод Измерение/действие Отрицательный вывод
    C522, контакт 4, сторона компонентов C522, контакт 6, сторона компонентов
  • Нажимая и отпуская указанную кнопку вызова памяти 3, измерьте боковое сопротивление компонента переключателя управления замком двери водителя, используя следующую таблицу:
    Положительный вывод Измерение/действие Отрицательный вывод
    C522, контакт 3, сторона компонентов C522, контакт 6, сторона компонентов

Сопротивления меньше 20 Ом при кнопки переключателя нажаты и более 10 000 Ом с переключателем кнопки отпущены?
Да ПЕРЕЙТИ на E5
Нет УСТАНОВИТЕ новый выключатель управления дверным замком.
СМ.: Выключатель управления замком передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

E5 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВЫКЛЮЧАТЕЛЯ ПАМЯТИ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отключить: ДДМ С501А.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C522-6 C501A-10

Сопротивление меньше 3 Ом?
Да ПЕРЕЙТИ на E6
Нет ОТРЕМОНТИРУЙТЕ цепь.

E6 ПРОВЕРЬТЕ ЦЕПИ УСТАНОВКИ ПАМЯТИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C522-3 Земля
    C522-4 Земля
    C522-5 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ на E7

E7 ПРОВЕРЬТЕ ЦЕПИ ВЫКЛЮЧАТЕЛЯ БЛОКА ПАМЯТИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C522-3 Земля
    C522-4 Земля
    C522-5 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на E8
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

E8 ПРОВЕРЬТЕ ЦЕПИ ВЫКЛЮЧАТЕЛЯ НАСТРОЙКИ ПАМЯТИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C522-3 C501A-17
    C522-4 C501A-16
    C522-5 C501A-15

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на E22
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

E9 ПРОВЕРЬТЕ РАБОТУ СИДЕНЬЯ
  • Используя переключатель управления сиденьем, попытайтесь управлять сиденьем в следующих направлениях:
    • Подушка наклоняется вверх и вниз
    • Высота вверх и вниз
    • Горизонтальные вперед и назад
    • Наклоняйтесь вперед и назад

Сиденье водителя работает правильно?
Да Состояние прерывистое. ПРОВЕРЬТЕ причины периодическая проблема, особенно контакты и клеммы электрические разъемы, которые были отсоединены. Не устанавливайте никаких новых компонентов на данный момент. Компоненты должны быть установлены только тогда, когда направлено на то, чтобы сделать это в точечном тесте. ОТРЕМОНТИРУЙТЕ обнаруженные неполадки в проводке, клеммах или разъемах.
Нет Если сиденье не двигается, ПЕРЕЙДИТЕ к точному тесту D.
Если переднее вертикальное перемещение сиденья выполняется только с шагом в одну секунду, ПЕРЕЙДИТЕ к E10.
Если заднее сиденье перемещается по вертикали только с интервалом в одну секунду, ПЕРЕЙДИТЕ к E13.
Если горизонтальное перемещение сиденья происходит только с шагом в одну секунду, ПЕРЕЙДИТЕ к E16.
Если движение наклона сиденья выполняется только с шагом в одну секунду, ПЕРЕЙДИТЕ к E19.

E10 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА НАКЛОНА ПОДУШКИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отключить: DSM C341B и C341C.
  • Отсоедините: Электродвигатель наклона подушки сиденья водителя C382.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C382-2 Земля
    C382-4 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23
Нет ПЕРЕЙТИ на E11

E11 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА НАКЛОНА ПОДУШКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C382-2 Земля
    C382-4 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на E12
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23

E12 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА НАКЛОНА ПОДУШКИ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C382-4 C341C-11
    C382-2 C341C-13

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙТИ на E23
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23

E13 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ВЫСОТЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отключить: DSM C341B и C341C.
  • Отсоедините: Электродвигатель регулировки высоты сиденья водителя C363.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C363-2 Земля
    C363-4 Земля

Есть ли напряжение в каких-либо цепях?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23
Нет ПЕРЕЙТИ на E14

E14 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ВЫСОТЫ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C363-2 Земля
    C363-4 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на E15
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23

E15 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ВЫСОТЫ НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C363-4 C341C-13
    C363-2 C341C-12

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙТИ на E23
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23

E16 ПРОВЕРЬТЕ ЦЕПИ ГОРИЗОНТАЛЬНОГО ДАТЧИКА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отключить: DSM C341B и C341C.
  • Отсоедините: электродвигатель горизонтального положения сиденья водителя C362.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C362-2 Земля
    C362-4 Земля

Есть ли напряжение в каких-либо цепях?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23
Нет ПЕРЕЙТИ на E17

E17 ПРОВЕРЬТЕ ЦЕПИ ГОРИЗОНТАЛЬНОГО ДАТЧИКА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C362-2 Земля
    C362-4 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на E18
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23

E18 ПРОВЕРЬТЕ ЦЕПИ ГОРИЗОНТАЛЬНОГО ДАТЧИКА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C362-4 C341C-10
    C362-2 C341C-13

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новую направляющую сиденья водителя.
СМ.: Направляющая переднего сиденья (501-10A Передние сиденья, снятие и установка).
ПЕРЕЙТИ на E23
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23

E19 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА РЕКЛАЙНЕРА НА НАПРЯЖЕНИЕ НА НАПРЯЖЕНИЕ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отключить: DSM C341B, C341C и C341D.
  • Отсоедините: электродвигатель наклона сиденья водителя C3189.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3189-2 Земля
    C3189-4 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23
Нет ПЕРЕЙТИ на E20

E20 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА РЕКЛАЙНЕРА НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3189-2 Земля
    C3189-4 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на E21
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23

E21 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА РЕКЛАЙНЕРА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3189-2 C341D-11
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C3189-4 C341C-13

Сопротивления меньше 3 Ом?
Да УСТАНОВИТЕ новый каркас спинки сиденья водителя. ПЕРЕЙТИ на E23
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь. ПЕРЕЙТИ на E23

E22 ПРОВЕРЬТЕ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все разъемы DDM.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы DDM. Убедитесь, что они установлены и зафиксированы правильно.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый DDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

E23 ПРОВЕРЬТЕ SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) УСПЕШНО ДОКАЗЫВАЕТСЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Подключение: встроенная боковая подушка безопасности водителя C3051.
  • Подсоедините все ранее отсоединенные разъемы.
  • Перезагрузите SRS.
    СМ.: Дополнительная система пассивной безопасности (SRS) Перенастройка (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

SRS успешно себя зарекомендовал?
Да Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.
Нет
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).

ТОЧНЫЙ ТЕСТ F: СИДЕНЬЕ С ПАМЯТЬЮ НЕ ДВИГАЕТСЯ В ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ ПАМЯТИ

Информацию о схемах и разъемах см. в ячейке 123 электрических схем.

Нормальная работа и неисправности

ВЫПОЛНИТЕ самопроверку DSM и ПОЛУЧИТЕ диагностические коды неисправностей (DTC). СМ. Таблицу DTC.

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Возможные источники

  • Неправильно установлены жесткие/мягкие упоры сиденья с памятью
Диагностические шаги не предусмотрены для этого симптома или код неисправности. СМ.: Методы диагностики (100-00 Общие Информация, описание и работа).
ТОЧНЫЙ ТЕСТ G: СИДЕНЬЕ С ПАМЯТЬЮ НЕ РАБОТАЕТ ПРИ ИСПОЛЬЗОВАНИИ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИК

Информацию о схемах и разъемах см. в ячейке 123 электрических схем.

Нормальная работа и неисправности

ПРОВЕРЬТЕ RKE передатчик работает правильно и связан с памятью позиция. ОБРАЩАЙТЕСЬ к литературе владельца для получения информации о подключении передатчик РКЭ. ВЫПОЛНИТЕ самопроверку DSM и ОБРАЩАЙТЕСЬ к коду DTC. Диаграмма для диагностики любых полученных диагностических кодов неисправностей (DTC).

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Возможные источники

  • Концерн передатчиков RKE
Диагностические шаги не предусмотрены для этого симптома или код неисправности. СМ.: Методы диагностики (100-00 Общие Информация, описание и работа).
ТОЧНЫЙ ТЕСТ H: ПРОСТОЙ ВХОД/ПРОСТОЙ ВЫХОД НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО

Нормальная работа и неисправности

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Возможные источники

  • Функция простого входа/выхода не включена
  • Отсутствует информация о статусе зажигания
  • ЦСМ

Визуальный осмотр и предварительная проверка

  • Убедитесь, что функция простого входа/выхода включена в центр сообщений. ОБРАЩАЙТЕСЬ к литературе владельца для получения информации о программирование настроек автомобиля в центре сообщений.
H1 ПРОВЕРЬТЕ РАБОТУ СИДЕНЬЯ ВОДИТЕЛЯ С ЭЛЕКТРОПРИВОДОМ
  • Зажигание включено.
  • Проверьте центр сообщений, чтобы убедиться, что функция простого входа/выхода включена.
  • С помощью переключателя управления сиденьем убедитесь, что сиденье водителя с электроприводом полностью перемещается вперед и назад.
  • С помощью диагностического сканера выполните самопроверку DSM.

Получены ли какие-либо диагностические коды неисправностей (DTC)?
Да СМ. Таблицу DTC.
Нет Если отключено, ВКЛЮЧИТЕ функцию простого входа/выхода через центр сообщений. СМ. Литературу владельца. ПРОВЕРЬТЕ система для нормальной работы. Если все в порядке, ИНСТРУКТИРУЙТЕ клиента о правильном работа системы. Если включено, ПЕРЕЙТИ к H2

H2 ПРОВЕРЬТЕ DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) СОСТОЯНИЕ ЗАМКА ЗАЖИГАНИЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) СОСТОЯНИЯ
  • Зажигание включено.

  • Доступ к ЦСМ и контролировать IGN_SW_STATE ПИД

  • Используя диагностический сканер, контролируйте PID, переключая зажигание с ON на OFF и снова на ON.

Согласуются ли состояния PID?
Да УСТАНОВИТЕ новый DSM.
СМ.: Модуль переднего сиденья водителя (DSM) (501-10A Передние сиденья, Снятие и установка).
Нет ПРОВЕРЬТЕ состояние зажигания.
СМ.: Рулевое колесо и Электрические компоненты колонки (211-05 рулевое колесо и колонка Электрические компоненты, диагностика и тестирование).

ТОЧНАЯ ПРОВЕРКА I: DTC: U0100:00

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

DSM и PCM взаимодействуют с помощью HS-CAN1 и MS-CAN.

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДСМ U0100:00 Потеряна связь с ECM/PCM 'A': нет информации о подтипе Устанавливается DSM при потере связи с PCM в течение 5 секунд или дольше, пока входное напряжение DSM составляет от 10 до 15,5 вольт.

Возможные источники

  • Модуль связи
  • ЦСМ
  • ПКМ
I1 ПОДТВЕРДИТЬ ЗАБОТУ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ на I2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

I2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходит ли PCM сетевой тест?
Да ПЕРЕЙТИ на I3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

I3 ПОВТОРНО ПРОВЕРЬТЕ DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI, или PMI может не иметь было выполнено.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • С помощью диагностического сканера повторите самопроверку DSM.

DTC U0100:00 все еще присутствует?
Да ПЕРЕЙТИ на I4
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

I4 ПРОВЕРЬТЕ DTC U0100:00 В ДРУГИХ МОДУЛЯХ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI, или PMI может не иметь было выполнено.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код неисправности U0100:00 в других модулях?
Да
VIN требуется для доступа к Guided Routine (PCM)
Нет УСТАНОВИТЕ новый DSM.
СМ.: Модуль переднего сиденья водителя (DSM) (501-10A Передние сиденья, Снятие и установка).

КОНТРОЛЬНЫЙ ТЕСТ J: DTC: U0140:00

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

DSM и BCM взаимодействуют с помощью MS-CAN.

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДСМ U0140:00 Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе Устанавливается DSM всякий раз, когда он теряет связь с BCM в течение 5 секунд или дольше, пока входное напряжение DSM составляет от 10 до 15,5 вольт.

Возможные источники

  • Модуль связи
  • ЦСМ
  • млрд кубометров
J1 ПОДТВЕРЖДЕНИЕ ЗАБОТЫ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ПЕРЕЙТИ к J2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

J2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходит ли BCM сетевой тест?
Да ПЕРЕЙТИ к J3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

J3 ПОВТОРНО ПРОВЕРЬТЕ DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI, или PMI может не иметь было выполнено.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • С помощью диагностического сканера повторите самопроверку DSM.

DTC U0140:00 все еще присутствует?
Да ПЕРЕЙДИТЕ к J4
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

J4 ПРОВЕРЬТЕ НАЛИЧИЕ DTC U0140:00 В ДРУГИХ МОДУЛЯХ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI, или PMI может не иметь было выполнено.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код неисправности U0140:00 в других модулях?
Да УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет УСТАНОВИТЕ новый DSM.
СМ.: Модуль переднего сиденья водителя (DSM) (501-10A Передние сиденья, Снятие и установка).

КОНТРОЛЬНАЯ ПРОВЕРКА K: DTC: U0253:87

Информацию о схемах и разъемах см. в ячейке 14 электрических схем.

Нормальная работа и неисправности

DSM связывается с APIM по шине CAN.

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДСМ U0253:87 Потеряна связь с интерфейсным модулем дополнительного протокола: отсутствует сообщение Устанавливается DSM всякий раз, когда он теряет связь с APIM в течение 5 секунд или дольше, пока входное напряжение DSM составляет от 10 до 15,5 вольт.

Возможные источники

  • Модуль связи
  • ЦСМ
  • АПИМ
K1 ПОДТВЕРДИТЬ ЗАБОТУ КЛИЕНТА
  • Зажигание включено.
  • Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?
Да ИДТИ на К2
Нет В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

K2 ПРОВЕРКА СЕТИ СВЯЗИ
  • Зажигание включено.
  • С помощью диагностического сканера выполните сетевой тест.

Проходит ли APIM сетевой тест?
Да ИДТИ на К3
Нет
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

K3 ПОВТОРНО ПРОВЕРЬТЕ DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI, или PMI может не иметь было выполнено.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • С помощью диагностического сканера повторите самопроверку DSM.

DTC U0253:87 все еще присутствует?
Да ИДТИ на К4
Нет В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

K4 ПРОВЕРЬТЕ НАЛИЧИЕ DTC U0253:87 В ДРУГИХ МОДУЛЯХ

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, модуль конфигурация может быть неправильно установлена ​​во время PMI, или PMI может не иметь было выполнено.

  • С помощью диагностического сканера удалите коды неисправностей непрерывной диагностики памяти (CMDTC).
  • Зажигание ВЫКЛ.
  • Зажигание включено.
  • Подождите 10 секунд.
  • С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код неисправности U0253:00 в других модулях?
Да УСТАНОВИТЕ новый APIM . Процедуру см. в соответствующем разделе группы 415.
Нет УСТАНОВИТЕ новый DSM.
СМ.: Модуль переднего сиденья водителя (DSM) (501-10A Передние сиденья, Снятие и установка).

ТОЧНАЯ ПРОВЕРКА L: DTC: U1000:00

Информацию о схемах и разъемах см. в ячейке 123 электрических схем.

Нормальная работа и неисправности

ДИАГНОСТИРОВАТЬ любые другие связанные диагностические коды неисправности DSM (DTC) первый. УДАЛИТЕ диагностические коды неисправностей (DTC). ПОВТОРИТЕ самопроверку. Если возвращается DTC U1000:00, УСТАНОВИТЕ новый DSM. СМОТРИТЕ: Переднее сиденье водителя Модуль (DSM) (501-10A Передние сиденья, Снятие и установка).

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДСМ U1000:00 Защита твердотельного драйвера активна — драйвер отключен: нет информации о подтипе Этот DTC указывает на внутреннюю неисправность модуля. Модуль необходимо заменить.

Возможные источники

  • ЦСМ
Диагностические шаги не предусмотрены для этого симптома или код неисправности. СМ.: Методы диагностики (100-00 Общие Информация, описание и работа).
КОНТРОЛЬНЫЙ ТЕСТ M: DTC: U2100:00

Информацию о схемах и разъемах см. в ячейке 123 электрических схем.

Нормальная работа и неисправности

Используя диагностический сканер, ВЫПОЛНИТЕ PMI на DSM. ПОВТОРИТЕ самопроверку и ПРОВЕРЬТЕ успешность PMI.

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДСМ до 21:00 Начальная конфигурация не завершена: нет информации о подтипе Этот DTC указывает, что PMI не был выполнен для вновь установленного модуля или данные конфигурации были потеряны.

Возможные источники

  • PMI не был выполнен для вновь установленного модуля, или данные конфигурации были утеряны.
Диагностические шаги не предусмотрены для этого симптома или код неисправности. СМ.: Методы диагностики (100-00 Общие Информация, описание и работа).
КОНТРОЛЬНЫЙ ТЕСТ N: DTC: U3000:49

Информацию о схемах и разъемах см. в ячейке 123 электрических схем.

Нормальная работа и неисправности

УСТАНОВИТЕ новый DSM. СМ.: Модуль переднего сиденья водителя (DSM) (501-10A Передние сиденья, Снятие и установка).

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДСМ U3000:49 Модуль управления: внутренняя электронная неисправность Этот DTC указывает на внутреннюю неисправность модуля. Модуль необходимо заменить.

Возможные источники

  • ЦСМ
Диагностические шаги не предусмотрены для этого симптома или код неисправности. СМ.: Методы диагностики (100-00 Общие Информация, описание и работа).
ТОЧНЫЙ ТЕСТ O: ПОДОГРЕВ СИДЕНИЙ НЕ РАБОТАЕТ — ВОДИТЕЛЬ И ПАССАЖИР

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Возможные источники

  • Предохранитель
  • Проводка, клеммы или разъемы
  • Модуль ОВКВ

Визуальный осмотр и предварительная проверка

  • Убедитесь, что предохранитель BJB 39 (20 А) исправен.
O1 ПРОВЕРКА ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ МОДУЛЯ (DTCS)
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку модуля HVAC.

Имеются ли какие-либо диагностические коды неисправности (DTC) модуля HVAC?
Да СМ. Таблицу DTC.
Нет ПЕРЕЙДИТЕ к О3

O2 ПРОВЕРЬТЕ ЦЕПЬ НАПРЯЖЕНИЯ ПОДОГРЕВАЕМОГО СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отсоедините: модуль HVAC C228B.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙДИТЕ к О3
Нет ПРОВЕРИТЬ БДЖБ предохранитель 39 (20А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин неисправности. короткое замыкание.

O3 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все разъемы модуля HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы модуля HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый модуль HVAC.
СМОТРИТЕ: Отопление, Модуль управления вентиляцией и кондиционированием воздуха (HVAC) (412-00 Климат Система управления – общая информация, снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНЫЙ ТЕСТ P: ПОДОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО — ВОДИТЕЛЬ

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B1034:11 Элемент обогревателя левого переднего сиденья: короткое замыкание на массу Устанавливается, когда модуль HVAC определяет ток левого переднего нагревательного элемента. розыгрыш превысил указанный порог. При установке этого кода неисправности система HVAC Модуль отключает цепь до тех пор, пока зажигание не будет выключено.
ОВКВ B1034:12 Элемент обогревателя переднего левого сиденья: короткое замыкание на аккумуляторную батарею Устанавливается, когда модуль HVAC определяет напряжение в цепи левого переднего отопителя. превышает указанный порог, когда драйвер активен. Когда этот код неисправности устанавливается, модуль HVAC отключает цепь до тех пор, пока зажигание не будет выключено.
ОВКВ B1034:13 Элемент обогревателя левого переднего сиденья: обрыв цепи Устанавливается, когда модуль HVAC определяет напряжение в цепи левого переднего отопителя. превышает указанный порог, когда драйвер активен. Когда этот код неисправности устанавливается, модуль HVAC отключает цепь до тех пор, пока зажигание не будет выключено.
ОВКВ B1034:15 Элемент обогревателя левого переднего сиденья: короткое замыкание на батарею или обрыв Устанавливается, когда модуль HVAC определяет напряжение в цепи левого переднего отопителя. превышает указанный порог, когда драйвер активен. Когда этот код неисправности устанавливается, модуль HVAC отключает цепь до тех пор, пока зажигание не будет выключено.
ОВКВ B1034:13 Элемент обогревателя левого переднего сиденья: обрыв цепи Устанавливается, когда модуль HVAC определяет ток левого переднего нагревательного элемента. ничья меньше указанного порога. При установке этого кода неисправности система HVAC Модуль отключает цепь до тех пор, пока зажигание не будет выключено.
ОВКВ B1038:11 Датчик обогрева левого переднего сиденья: короткое замыкание на массу Устанавливается, когда модуль HVAC определяет напряжение левого переднего датчика отопителя. находится вне допустимого диапазона. При установке этого кода неисправности модуль HVAC отключает цепи до тех пор, пока зажигание не будет выключено.
ОВКВ B1038:15 Датчик обогрева левого переднего сиденья: короткое замыкание на батарею или обрыв Устанавливается, когда модуль HVAC определяет напряжение левого переднего датчика отопителя. находится вне допустимого диапазона. При установке этого кода неисправности модуль HVAC отключает цепи до тех пор, пока зажигание не будет выключено.

Возможные источники

  • Проводка, клеммы или разъемы
  • Нагревательный коврик
  • Модуль ОВКВ

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы (SRS). Никогда пойти на компромисс или отступить от этих инструкций. Неспособность точно выполнение всех инструкций может привести к серьезной травме в результате случайное развертывание.

P1 ПРОВЕРКА ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ МОДУЛЯ (DTCS)
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку модуля HVAC.

Имеются ли какие-либо диагностические коды неисправности (DTC) модуля HVAC?
Да Для DTC B1034:11, B1034:12, B1034:13 или B1034:15 ПЕРЕЙДИТЕ к P4
Для DTC B1038:11 или B1038:15 ПЕРЕЙДИТЕ к P6
Для получения информации обо всех других диагностических кодах неисправностей (DTC) ОБРАЩАЙТЕСЬ к таблице DTC.
Нет ПЕРЕЙТИ к P2

P2 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) PID-РЕГУЛЯТОР ПОДОГРЕВА СИДЕНЬЯ (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Запустить двигатель.

  • Доступ к ОВКВ и контролировать CC_SW_D_HSEATS ПИД

  • С помощью диагностического сканера контролируйте PID, одновременно нажимая и отпуская переключатель управления подогревом сиденья водителя.

Изменился ли PID, когда переключатель управления подогревом сиденья водителя был нажат и отпущен?
Да ПЕРЕЙТИ на P3
Нет УСТАНОВИТЕ новый модуль HVAC.
СМОТРИТЕ: Отопление, вентиляция и воздух Модуль управления кондиционером (HVAC) (412-00 Система климат-контроля - Общая информация, снятие и установка).

P3 ПРОВЕРЬТЕ ЦЕПЬ НАПРЯЖЕНИЯ ПОДОГРЕВА СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отсоедините: модуль HVAC C228B.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-1 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ на P4
Нет ОТРЕМОНТИРУЙТЕ цепь.

P4 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отсоедините: модуль HVAC C228B (если он не был отсоединен ранее).
  • Отсоедините: обогреватель подушки левого переднего сиденья C364.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ на P15
Нет ПЕРЕЙТИ на P5

P5 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-1 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-1 C228B-16

Сопротивление больше 10 000 Ом между коврик обогревателя подушки сиденья водителя и масса; и менее 3 Ом между ковриком обогрева подушки сиденья водителя и модулем HVAC?
Да ПЕРЕЙТИ на P9
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ на P15

P6 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности водителя C3051.
  • Отсоедините: модуль HVAC C228B.
  • Отсоедините: обогреватель подушки левого переднего сиденья C364.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-2 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-2 C228B-30

Сопротивление больше 10 000 Ом между коврик обогревателя подушки сиденья водителя и масса; и менее 3 Ом между ковриком обогрева подушки сиденья водителя и модулем HVAC?
Да ПЕРЕЙТИ на P7
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ на P15

P7 ПРОВЕРЬТЕ ОБРАТНУЮ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Отсоедините: Модуль HVAC C228A.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-3 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-3 C228A-2

Сопротивление больше 10 000 Ом между коврик обогревателя подушки сиденья водителя и масса; и менее 3 Ом между ковриком обогрева подушки сиденья водителя и модулем HVAC?
Да ПЕРЕЙТИ на P8
Нет УСТРАНИТЕ разрыв цепи или СМ. Руководство по схемам для выявления возможных причин короткого замыкания. ИДТИ до Р15

P8 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ на P15
Нет ПЕРЕЙТИ на P13

P9 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА ОБРЫВ
  • Отсоедините: обогреватель спинки левого переднего сиденья C365.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C365-2 Земля

Сопротивление меньше 0,5 Ом?
Да ПЕРЕЙТИ на P10
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ на P15

P10 ПРОВЕРЬТЕ КОВРИК СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-1, сторона компонентов C364-4, сторона компонентов
    C364-1, сторона компонентов Земля

Сопротивление между 0,6 и 2 Ом между контакты 1 и 4; и более 10 000 Ом между контактом 1 и землей?
Да ПЕРЕЙТИ на P11
Нет УСТАНОВИТЕ новый нагревательный коврик подушки сиденья водителя.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
ПЕРЕЙТИ на P15

P11 ПРОВЕРЬТЕ КОВРИК СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C365-1, сторона компонентов C365-2, сторона компонентов
    C365-2, сторона компонентов Земля

Сопротивление между 0,6 и 2 Ом между контакты 1 и 2; и более 10000 Ом между контактом 2 и землей?
Да ПЕРЕЙТИ на P12
Нет УСТАНОВИТЕ новый коврик обогрева спинки сиденья водителя.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
ПЕРЕЙТИ на P15

P12 ПРОВЕРЬТЕ ЦЕПЬ МЕЖДУ НАГРЕВАТЕЛЬНЫМ КОВРИКОМ ПОДУШКИ И НАГРЕВАТЕЛЬНЫМ КОВРИКОМ СПИНКИ НА НАЛИЧИЕ ОБРЫВА И ЗАМЫКАНИЯ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-4 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-4 C365-1

Сопротивление больше 10 000 Ом между коврик обогревателя подушки сиденья водителя и масса; и менее 3 Ом между ковриком обогрева подушки сиденья водителя и ковриком обогрева спинки?
Да ПЕРЕЙТИ на P14
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ на P15

P13 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C364-2, сторона компонентов C364-3, сторона компонентов
    C364-2, сторона компонентов Земля

Сопротивление от 300 до 300 000 Ом между контактами 2 и 3; и более 10 000 Ом между контактом 2 и земля?
Да ПЕРЕЙТИ на P14
Нет УСТАНОВИТЕ новый нагревательный коврик подушки сиденья водителя.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
ПЕРЕЙТИ на P15

P14 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все разъемы модуля HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы модуля HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый модуль HVAC.
СМОТРИТЕ: Отопление, Модуль управления вентиляцией и кондиционированием воздуха (HVAC) (412-00 Климат Система управления – общая информация, снятие и установка).
ПЕРЕЙТИ на P15
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами. ПЕРЕЙТИ на P15

P15 ПРОВЕРКА SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) УСПЕШНО ДОКАЗЫВАЕТСЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Подключение: встроенная боковая подушка безопасности водителя C3051.
  • Подсоедините все ранее отсоединенные разъемы.
  • Перезагрузите SRS.
    СМ.: Дополнительная система пассивной безопасности (SRS) Перенастройка (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

SRS успешно себя зарекомендовал?
Да Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.
Нет
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).

ТОЧНЫЙ ТЕСТ Q: СИДЕНЬЕ С ПОДОГРЕВОМ НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО — ПАССАЖИР

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

СМ.: Передние сиденья — работа системы и описание компонентов (501-10A Передние сиденья, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ОВКВ B1036:11 Элемент обогревателя правого переднего сиденья: короткое замыкание на массу Устанавливается, когда модуль HVAC определяет ток правого переднего нагревательного элемента. розыгрыш превысил указанный порог. При установке этого кода неисправности система HVAC Модуль отключает цепь до тех пор, пока зажигание не будет выключено.
ОВКВ B1036:12 Элемент обогревателя правого переднего сиденья: короткое замыкание на аккумулятор Устанавливается, когда модуль HVAC определяет напряжение в цепи правого переднего обогревателя. превышает указанный порог, когда драйвер активен. Когда этот код неисправности устанавливается, модуль HVAC отключает цепь до тех пор, пока не будет включено зажигание. зацикленный.
ОВКВ B1036:13 Элемент обогревателя правого переднего сиденья: обрыв цепи Устанавливается, когда модуль HVAC определяет напряжение в цепи правого переднего обогревателя. превышает указанный порог, когда драйвер активен. Когда этот код неисправности устанавливается, модуль HVAC отключает цепь до тех пор, пока не будет включено зажигание. зацикленный.
ОВКВ B1036:15 Элемент обогревателя правого переднего сиденья: короткое замыкание на батарею или обрыв Устанавливается, когда модуль HVAC определяет напряжение в цепи правого переднего обогревателя. превышает указанный порог, когда драйвер активен. Когда этот код неисправности устанавливается, модуль HVAC отключает цепь до тех пор, пока не будет включено зажигание. зацикленный.
ОВКВ B1036:13 Элемент обогревателя правого переднего сиденья: обрыв цепи Устанавливается, когда модуль HVAC определяет ток правого переднего нагревательного элемента. ничья меньше указанного порога. При установке этого кода неисправности система HVAC Модуль отключает цепь до тех пор, пока зажигание не будет выключено.
ОВКВ Б103А: 11 Датчик обогрева правого переднего сиденья: короткое замыкание на массу Устанавливается, когда модуль HVAC определяет напряжение правого переднего датчика отопителя. находится вне допустимого диапазона. При установке этого кода неисправности модуль HVAC отключает цепи до тех пор, пока зажигание не будет выключено.
ОВКВ Б103А: 15 Датчик обогрева правого переднего сиденья: короткое замыкание на батарею или обрыв Устанавливается, когда модуль HVAC определяет напряжение правого переднего датчика отопителя. находится вне допустимого диапазона. При установке этого кода неисправности модуль HVAC отключает цепи до тех пор, пока зажигание не будет выключено.

Возможные источники

  • Проводка, клеммы или разъемы
  • Нагревательный коврик
  • Модуль ОВКВ

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы (SRS). Никогда пойти на компромисс или отступить от этих инструкций. Неспособность точно выполнение всех инструкций может привести к серьезной травме в результате случайное развертывание.

Q1 ПРОВЕРКА ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ МОДУЛЯ (DTCS)
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку модуля HVAC.

Имеются ли какие-либо диагностические коды неисправности (DTC) модуля HVAC?
Да Для DTC B1036:11, B1036:12, B1036:13 или B1036:15 ПЕРЕЙДИТЕ к Q4.
Для DTC B103A:11 или B103A:15 ПЕРЕЙДИТЕ к Q6.
Для получения информации обо всех других диагностических кодах неисправностей (DTC) ОБРАЩАЙТЕСЬ к таблице DTC.
Нет ПЕРЕЙТИ к Q2

Q2 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) МОДУЛЬ ПИД-РЕГУЛЯТОРА ПОДОГРЕВА СИДЕНЬЯ (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • Запустить двигатель.

  • Доступ к ОВКВ и контролировать CC_SW_P_HSEATS ПИД

  • С помощью диагностического сканера контролируйте PID, одновременно нажимая и отпуская переключатель управления подогревом пассажирского сиденья.

Изменяется ли PID при нажатии и отпускании переключателя управления подогревом пассажирского сиденья?
Да ПЕРЕЙТИ к Q3
Нет УСТАНОВИТЕ новый модуль HVAC.
СМОТРИТЕ: Отопление, вентиляция и воздух Модуль управления кондиционером (HVAC) (412-00 Система климат-контроля - Общая информация, снятие и установка).

Q3 ПРОВЕРЬТЕ ЦЕПЬ НАПРЯЖЕНИЯ ПОДОГРЕВА СИДЕНЬЯ НА ОБРЫВ
  • Зажигание ВЫКЛ.
  • Отсоедините: модуль HVAC C228B.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C228B-2 Земля

Напряжение больше 11 вольт?
Да ПЕРЕЙТИ к Q4
Нет ОТРЕМОНТИРУЙТЕ цепь.

Q4 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности пассажира C339.
  • Отсоедините: модуль HVAC C228B (если он не был отсоединен ранее).
  • Отсоедините: обогреватель подушки правого переднего сиденья C334.
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ к Q15
Нет ПЕРЕЙТИ к Q5

Q5 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-1 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-1 C228B-17

Сопротивление больше 10 000 Ом между коврик обогревателя подушки пассажирского сиденья и масса; и менее 3 Ом между нагревательным матом подушки пассажирского сиденья и модулем HVAC?
Да ПЕРЕЙТИ к Q9
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ к Q15

Q6 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Отсоедините: встроенную боковую подушку безопасности пассажира C339.
  • Отсоедините: модуль HVAC C228B.
  • Отсоедините: обогреватель подушки правого переднего сиденья C334.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-2 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-2 C228B-15

Сопротивление больше 10 000 Ом между коврик обогревателя подушки пассажирского сиденья и масса; и менее 3 Ом между нагревательным матом подушки пассажирского сиденья и модулем HVAC?
Да ПЕРЕЙТИ к Q7
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ к Q15

Q7 ПРОВЕРЬТЕ ОБРАТНУЮ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Отсоедините: Модуль HVAC C228A.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-3 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-3 C228A-2

Сопротивление больше 10 000 Ом между коврик обогревателя подушки пассажирского сиденья и масса; и менее 3 Ом между нагревательным матом подушки пассажирского сиденья и модулем HVAC?
Да ПЕРЕЙТИ к Q8
Нет УСТРАНИТЕ разрыв цепи или СМ. Руководство по схемам для выявления возможных причин короткого замыкания. ИДТИ к Q15

Q8 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ к Q15
Нет ПЕРЕЙТИ к Q13

Q9 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА НА ОБРЫВ
  • Отсоедините: Обогреватель спинки правого переднего сиденья C335.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C335-2 Земля

Сопротивление меньше 0,5 Ом?
Да ПЕРЕЙТИ к Q10
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ к Q15

Q10 ПРОВЕРЬТЕ ПОДУШКУ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-1, сторона компонентов C334-4, сторона компонентов
    C334-1, сторона компонентов Земля

Сопротивление между 0,6 и 2 Ом между контакты 1 и 4; и более 10 000 Ом между контактом 1 и землей?
Да ПЕРЕЙТИ к Q11
Нет УСТАНОВИТЕ новый нагревательный мат подушки пассажирского сиденья.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
ПЕРЕЙТИ к Q15

Q11 ПРОВЕРЬТЕ КОВРИК СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C335-1, сторона компонентов C335-2, сторона компонентов
    C335-2, сторона компонентов Земля

Сопротивление между 0,6 и 2 Ом между контакты 1 и 2; и более 10000 Ом между контактом 2 и землей?
Да ПЕРЕЙТИ к Q12
Нет УСТАНОВИТЕ новый коврик обогрева спинки пассажирского сиденья.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
ПЕРЕЙТИ к Q15

Q12 ПРОВЕРЬТЕ ЦЕПЬ МЕЖДУ НАГРЕВАТЕЛЬНЫМ КОВРИКОМ ПОДУШКИ И НАГРЕВАТЕЛЬНЫМ КОВРИКОМ СПИНКИ НА ОБРЫВ И ЗАМЫКАНИЕ НА МАССУ
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-4 Земля
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-4 C335-1

Сопротивление больше 10 000 Ом между коврик обогревателя подушки пассажирского сиденья и масса; и менее 3 Ом между ковриком обогрева подушки сиденья пассажира и обогревателем спинки сиденья мат?
Да ПЕРЕЙТИ к Q14
Нет ОТРЕМОНТИРУЙТЕ цепь. ПЕРЕЙТИ к Q15

Q13 ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ СИДЕНЬЯ С ПОДОГРЕВОМ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ
  • Измерьте боковое сопротивление компонента между:
    Положительный вывод Измерение/действие Отрицательный вывод
    C334-2, сторона компонентов C334-3, сторона компонентов
    C334-2, сторона компонентов Земля

Сопротивление от 300 до 300 000 Ом между контактами 2 и 3; и более 10 000 Ом между контактом 2 и земля?
Да ПЕРЕЙТИ к Q14
Нет УСТАНОВИТЕ новый нагревательный мат подушки пассажирского сиденья.
СМ.: Снятие коврика обогревателя сиденья (передние сиденья 501-10A, общие процедуры).
ПЕРЕЙТИ к Q15

Q14 ПРОВЕРЬТЕ ОВК (ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА) РАБОТА МОДУЛЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все разъемы модуля HVAC.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Подсоедините разъемы модуля HVAC. Убедитесь, что они установлены и зафиксированы правильно.
  • Подсоедините все ранее отсоединенные разъемы.
  • Зажигание включено.
  • Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA. . Если для этой проблемы существует сервисная статья, ПРЕКРАТИТЕ этот тест. и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебных статей решить эту проблему, УСТАНОВИТЕ новый модуль HVAC.
СМОТРИТЕ: Отопление, Модуль управления вентиляцией и кондиционированием воздуха (HVAC) (412-00 Климат Система управления – общая информация, снятие и установка).
ПЕРЕЙТИ к Q15
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами. ПЕРЕЙТИ к Q15

Q15 ПРОВЕРКА SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) УСПЕШНО ДОКАЗЫВАЕТСЯ
  • Обесточьте SRS.
    СМ.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  • Подключение: встроенная боковая подушка безопасности пассажира C339.
  • Подсоедините все ранее отсоединенные разъемы.
  • Перезагрузите SRS.
    СМ.: Дополнительная система пассивной безопасности (SRS) Перенастройка (501-20B Дополнительная система пассивной безопасности, Общие процедуры).

SRS успешно себя зарекомендовал?
Да Ремонт завершен. ВЕРНИТЕ автомобиль клиенту.
Нет
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).


Описание и работа — передние сиденья — работа системы и описание компонентов

С..

Общие процедуры — установка коврика с подогревом сиденья

Ремонт ПРИМЕЧАНИЕ: Нажмите здесь, чтобы просмотреть видеоверсию снятия и установки коврика обогревателя сиденья. Вид ПРИМЕЧАНИЕ: Всегда устанавливайте новый нагревательный мат...

Дополнительная информация:

Руководство по обслуживанию Ford Escape 2020-2023: Диагностика и проверка - Колеса и шины


Предварительный осмотр Подтвердите беспокойство клиента, выполнив дорожное испытание на ровная дорога. Если какие-либо вибрации очевидны, см. Симптом Диаграмма: НВХ. Чтобы максимизировать производительность шин, осмотрите их на наличие признаков неправильной вздутие и неравномерный износ, что может свидетельствовать о необходимости балансировки, поворот или выравнивание передней подвески...

Ford Escape 2020-2023 Руководство по техническому обслуживанию: Снятие и установка — привод дверцы воздухозаборника


Удаление Снимите корпус климат-контроля. См.: Корпус климат-контроля (412-00 Система климат-контроля — общая информация, снятие и установка). Снимите винты и привод заслонки воздухозаборника. Отсоедините электрический разъем...

Категории

Идентификация автомобиля

Определение идентификационного номера автомобиля

Идентификационный номер автомобиля находится на с левой стороны панели приборов.

Ford Escape. Vehicle Identification

читать далее
