Ford Escape: Заправка топливом и органы управления — Турбокомпрессор — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1) / Снятие и установка — Турбокомпрессор

Специальные инструменты) / Общее оборудование

Устройство для снятия/установки шланговых хомутов

Материалы

Имя	Спецификация
Очиститель металлических тормозных деталей Motorcraft® ПМ-4-А, ПМ-4-Б, АПМ-4-Ц	-

Удаление

УВЕДОМЛЕНИЕ: Лопатки компрессора турбонагнетателя могут быть повреждены даже мельчайшие частицы. При снятии любого турбонагнетателя или воздухозаборника двигателя компонент системы, убедитесь, что мусор не попал в систему. Неспособность это может привести к повреждению турбокомпрессора.

УВЕДОМЛЕНИЕ: Особое внимание следует уделить герметизирующим отверстиям для подача масла, слив масла и трубопроводы охлаждающей жидкости на двигателях с турбонаддувом двигатели. Уплотнительные порты должны быть абсолютно чистыми и свободными от уплотнительных колец. остатки, не повредите уплотнительную поверхность и линии, чтобы обеспечить отсутствие утечек и повторных ремонтов.

Все автомобили

1. Слейте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03A Охлаждение двигателя — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), общие сведения процедуры).


1. Снимите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).


1. Снимите выпускную трубку воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12A Распределение впускного воздуха и Фильтрация — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), удаление и Монтаж).


1. Снимите впускной патрубок охладителя наддувочного воздуха.
   См.: Впускной трубопровод охладителя наддувочного воздуха (CAC) (303-12A Распределение и фильтрация — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).

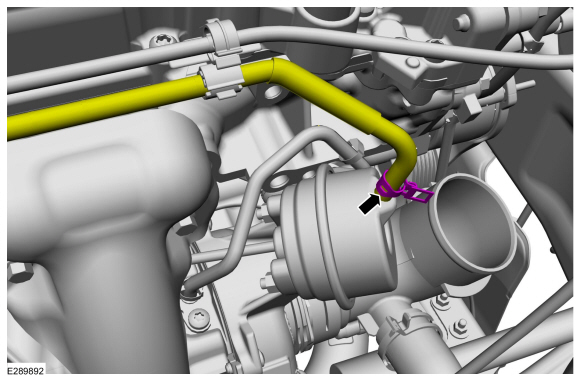

1. Отсоедините шланг управления турбокомпрессором.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

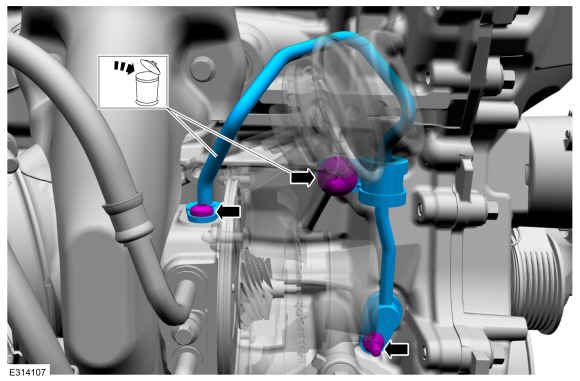

1. Выверните болты, затем снимите и выбросьте трубку подачи масла турбонагнетателя. Выбросьте указанный болт.


1. Ослабьте болт трубки охлаждающей жидкости турбонагнетателя, затем отсоедините трубки охлаждающей жидкости турбонагнетателя и отодвиньте их в сторону.


1. УВЕДОМЛЕНИЕ: Не используйте металлическую щетку, повреждение области уплотнения приведет к утечке.

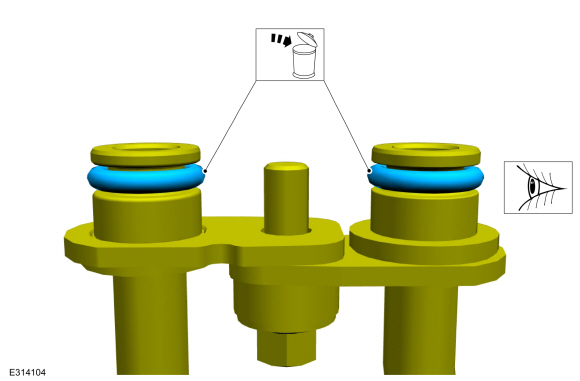

   1. Снимите и выбросьте уплотнительные кольца трубки охлаждающей жидкости турбонагнетателя.

   • Осмотрите трубку турбонагнетателя и уплотнение. поверхности. Убедитесь, что удерживающая скоба не погнута, проверьте перпендикулярность удерживающей скобы к площади уплотнительного кольца. Используйте тормоз очиститель и нейлоновая щетка для очистки.
     Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С

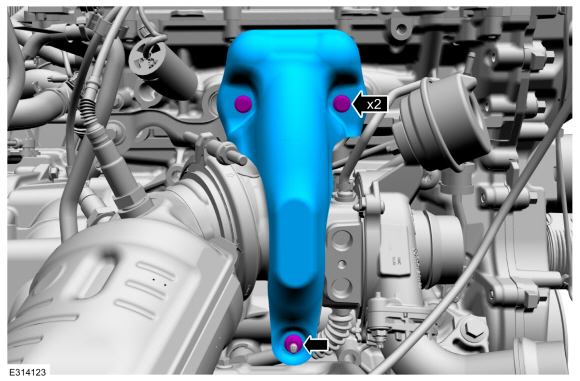

1. Снимите болты и гайку, затем снимите теплозащитный экран турбонагнетателя.


LHD FWD/RHD FWD

1. Снимите каталитический нейтрализатор.
   См.: Каталитический нейтрализатор (выхлопная система 309-00A — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).


1. Снимите болты и гайку, затем снимите кронштейн.


Левый полный привод/правый полный привод

1. Снимите блок передачи мощности.
   См.: Блок передачи мощности — автомобили с: Блок передачи мощности Маслоохладитель (блок передачи мощности 307-07B — 1,5 л EcoBoost) (132 кВт/180 л.с.) – I3 (Y1), Удаление).
   См.: Блок передачи мощности — автомобили без: Блок передачи мощности Маслоохладитель (блок передачи мощности 307-07B — 1,5 л EcoBoost) (132 кВт/180 л.с.) – I3 (Y1), Удаление).


Все автомобили

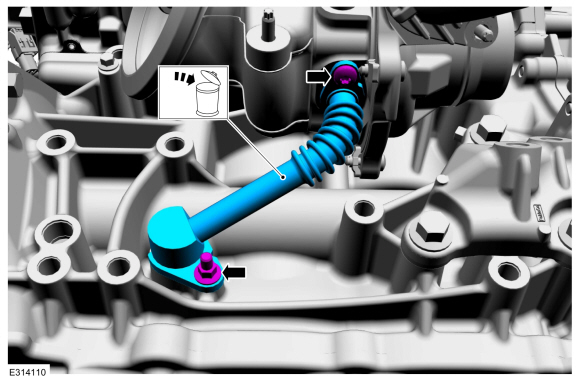

1. Выверните болты, затем снимите и утилизируйте возвратную масляную трубку турбонагнетателя.

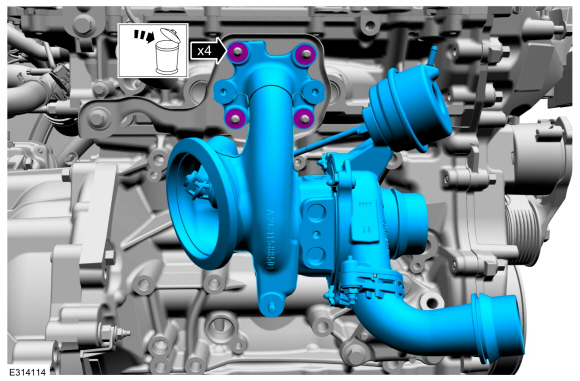

1. Снимите и выбросьте гайки крепления турбокомпрессора, затем снимите турбокомпрессор.

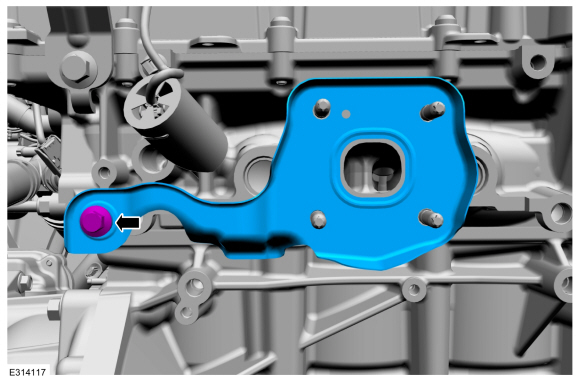

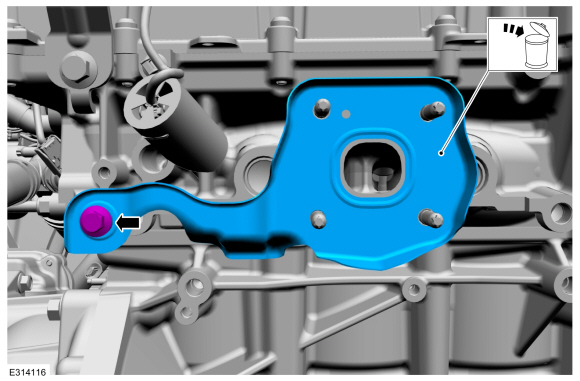

1. Выверните болт, затем снимите и выбросьте прокладку турбонагнетателя.

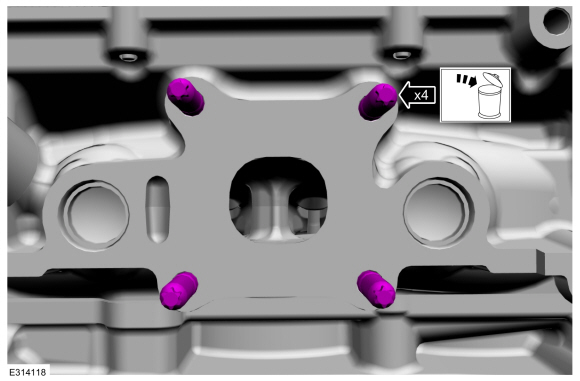

1. Снимите и выбросьте шпильки крепления турбонагнетателя.


1. Только при необходимости снимите гайки коленчатого адаптера турбонагнетателя, затем снимите коленчатый адаптер.


1. Только при необходимости снимите шпильки турбонагнетателя.

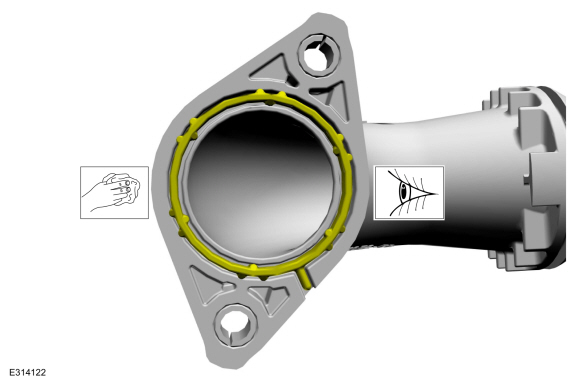

1. Если переходник колена турбонагнетателя был снят, осмотрите, очистите и при необходимости замените прокладку.


Монтаж

Все автомобили

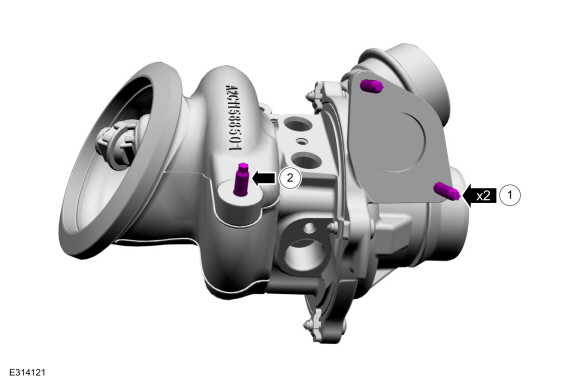

1. Если они сняты, установите и затяните шпильки турбонагнетателя.
   Крутящий момент:
   1, затянуть до: : 36 фунтов на дюйм (4,1 Нм)
   2, затяните до: : 44 фунта на дюйм (5 Нм)

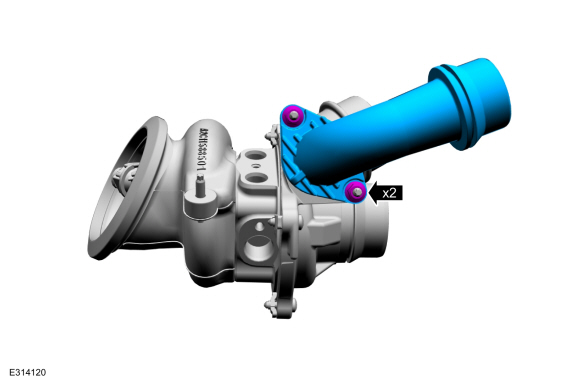

1. Если он снят, установите коленчатый переходник турбонагнетателя, затем установите и затяните гайки.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

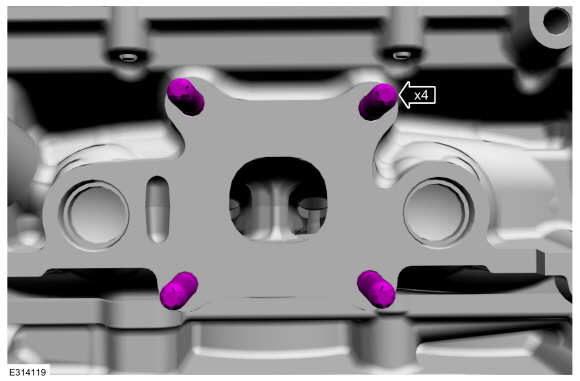

1. Установите и затяните новые шпильки крепления турбокомпрессора.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

1. Установите новую прокладку турбокомпрессора, затем установите и затяните болт.
   Крутящий момент: 17 фунт-футов (23 Нм)

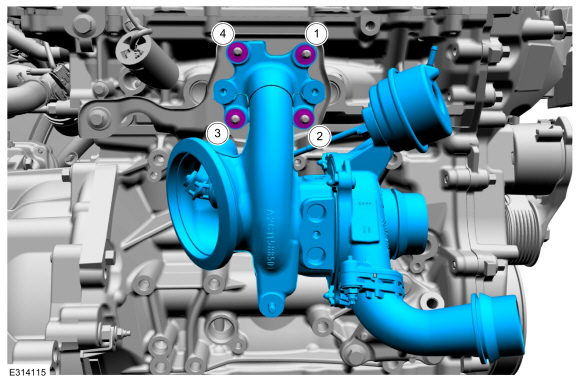

1. Установите турбокомпрессор, затем установите и затяните гайки крепления нового турбокомпрессора.
   Крутящий момент:
   Этап 1: Затяните в указанной последовательности до: : 17 фунт-футов (23 Нм)
   Этап 2: Повторно затяните в указанной последовательности: : 17 фунт-футов (23 Нм)

1. УВЕДОМЛЕНИЕ: Убедитесь, что используются новые уплотнительные кольца.

   Установите новые уплотнительные кольца, если они еще не установлены, затем смажьте их чистым моторным маслом.
   См.: Технические характеристики (Двигатель 303-01B — 2,0 л EcoBoost (177 кВт/240 л. с.) — MI4, Технические характеристики).


1. УВЕДОМЛЕНИЕ: Не используйте металлическую щетку, повреждение области уплотнения приведет к утечке.

   ПРИМЕЧАНИЕ: Возвратная масляная трубка должна быть полностью установлена ​​до того, как закрутится крепеж.

   • Аккуратно используйте нейлоновую щетку, чтобы удалить старый остатки уплотнительного кольца, используйте очиститель тормозов, чтобы смыть остатки уплотнительного кольца из трубка турбонагнетателя отверстие под уплотнительное кольцо. Осмотрите участок на наличие глубоких царапин и выбоины. При необходимости установите новые компоненты.

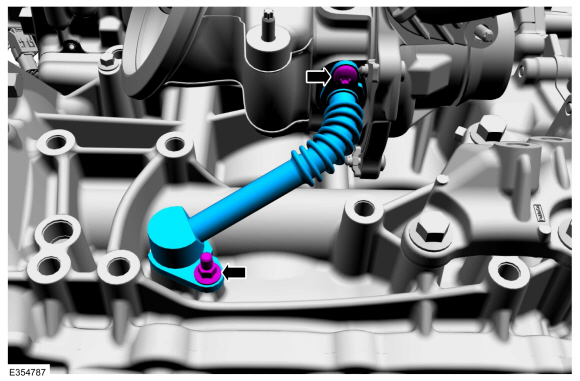

   1. Установите трубку возврата масла, затем установите и затяните болты.
      Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С
      Крутящий момент: 97 фунтов на дюйм (11 Нм)

Левый полный привод/правый полный привод

1. Установите блок передачи мощности.
   См.: Блок передачи мощности — автомобили с: Блок передачи мощности Маслоохладитель (блок передачи мощности 307-07B — 1,5 л EcoBoost) (132 кВт/180 л.с.) – I3 (Y1), установка).
   См.: Блок передачи мощности — автомобили без: Блок передачи мощности Маслоохладитель (блок передачи мощности 307-07B — 1,5 л EcoBoost) (132 кВт/180 л.с.) – I3 (Y1), установка).


LHD FWD/RHD FWD

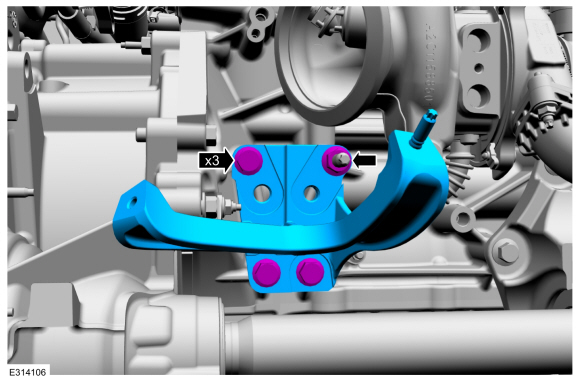

1. Установите кронштейн, затем установите и затяните болты и гайку.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Установите каталитический нейтрализатор.
   См.: Каталитический нейтрализатор (выхлопная система 309-00A — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).


Все автомобили

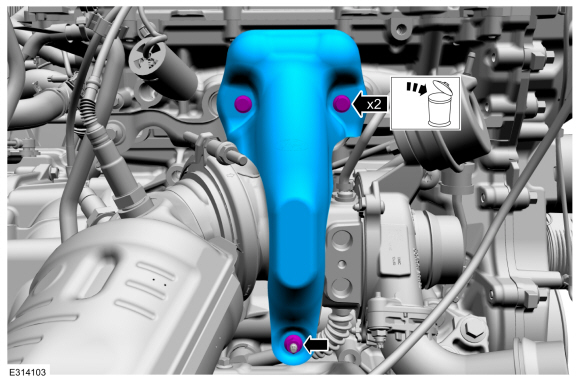

1. Установите теплозащитный экран турбокомпрессора, затем установите и затяните болты и гайки теплозащитного экрана турбокомпрессора.
   Крутящий момент:
   Затяните болты до: : 115 фунтов на дюйм (13 Нм)
   Затяните гайку до: : 115 фунтов на дюйм (13 Нм)

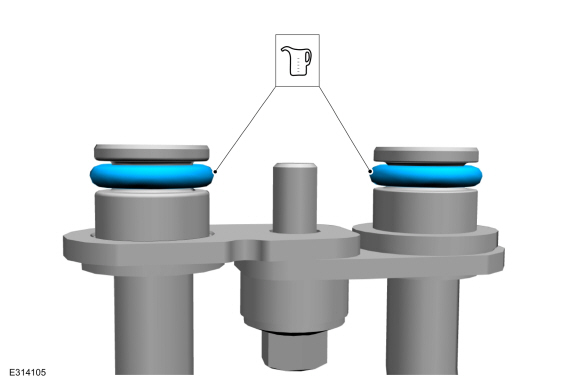

1. Установите новые уплотнительные кольца трубки охлаждающей жидкости турбонагнетателя, смажьте их чистой охлаждающей жидкостью двигателя.
   См.: Технические характеристики (Двигатель 303-01A — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Технические характеристики).


1. УВЕДОМЛЕНИЕ: Не используйте металлическую щетку, повреждение области уплотнения приведет к утечке.

   • Аккуратно используйте нейлоновую щетку, чтобы удалить старый остатки уплотнительного кольца и смойте остатки уплотнительного кольца с помощью очистителя тормозов. отверстия под уплотнительное кольцо турбонагнетателя. Осмотрите участок на наличие глубоких царапин и выбоины. При необходимости установите новые компоненты.

   1. Установите верхний возврат охлаждающей жидкости турбонагнетателя. трубку, затем установите нижнюю подводящую трубку турбонагнетателя и болт. Затяните болт.
      Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С
      Крутящий момент: 89 фунтов на дюйм (10 Нм)

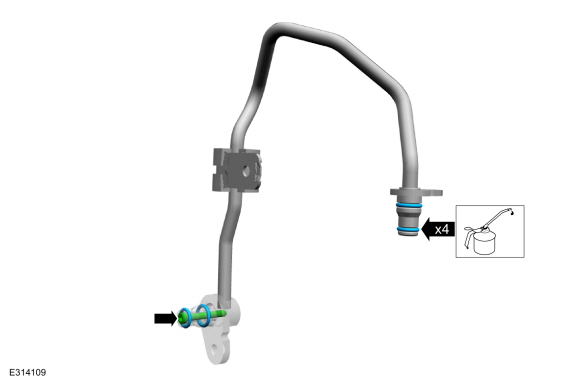

1. УВЕДОМЛЕНИЕ: Новый фильтр трубки подачи масла турбонагнетателя должен использоваться. (Часть трубки подачи масла.) Если не использовать новый фильтр, привести к выходу из строя турбокомпрессора.

   Установите новые уплотнительные кольца, если они еще не установлены. Смажьте уплотнительные кольца чистым моторным маслом.
   См.: Технические характеристики (Двигатель 303-01A — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Технические характеристики).


1. ПРИМЕЧАНИЕ: Трубка подачи масла должна быть полностью установлена ​​до затяжки крепежа.

   • УВЕДОМЛЕНИЕ: Не используйте металлическую щетку, повреждение области уплотнения приведет к утечке.

     Аккуратно используйте нейлоновую щетку, чтобы удалить старый остатки уплотнительного кольца, используйте очиститель тормозов, чтобы смыть остатки уплотнительного кольца из отверстия для уплотнительных колец турбонагнетателя и двигателя. Осмотрите участок на наличие глубоких царапины и выбоины. При необходимости установите новые компоненты.
     Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С

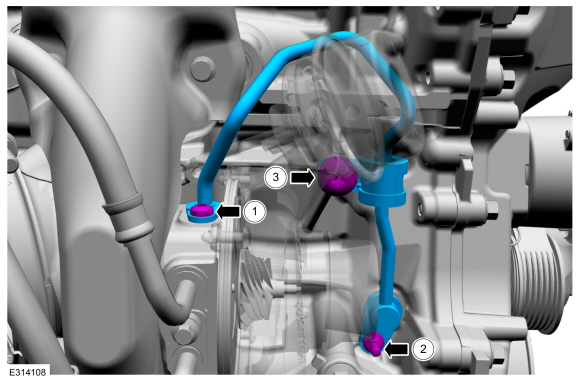

   1. Установите и полностью залейте новое масло турбонагнетателя. трубку подачи, на этом этапе установите и вручную затяните болты.
      Крутящий момент:
      1 : 89 фунтов на дюйм (10 Нм)
      2 : 89 фунтов на дюйм (10 Нм)
      3 : 22 фунт-фута (30 Нм)

1. Подсоедините шланг управления турбонагнетателем.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Установить впускной патрубок охладителя наддувочного воздуха.
   См.: Впускной трубопровод охладителя наддувочного воздуха (CAC) (303-12A Распределение и фильтрация — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).


1. Установите выпускную трубу воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12A Распределение впускного воздуха и Фильтрация — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), удаление и Монтаж).


1. Установите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).


1. Проверьте и при необходимости долейте моторное масло.
   См.: Технические характеристики (Двигатель 303-01B — 2,0 л EcoBoost (177 кВт/240 л. с.) — MI4, Технические характеристики).


1. Заполните и прокачайте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и прокачка (303-03A Охлаждение двигателя — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), общие сведения процедуры).
