Ford Explorer: Охлаждение двигателя — 2,3 л EcoBoost (201 кВт/273 л. с.) / Описание и работа — Охлаждение двигателя — Расположение компонентов

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Силовой агрегат / Двигатель / Охлаждение двигателя — 2,3 л EcoBoost (201 кВт/273 л.с.) / Описание и работа — Охлаждение двигателя — Расположение компонентов

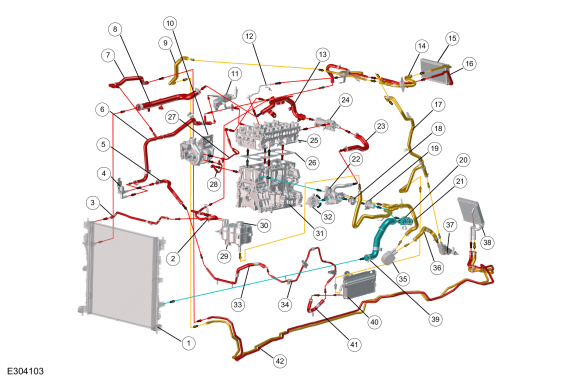

ПРИМЕЧАНИЕ: Температура охлаждающей жидкости зависит от температуры окружающей среды и нагрузки. Показанная температура соответствует температуре окружающей среды 38°C (100°F). Красный стрелки указывают на температуру выше 82,2°C (180°F), оранжевые стрелки указывают температуру приблизительно 82,2°C (180°F), синие стрелки указывают на температуру ниже 82,2°C (180°F).

Элемент	Описание
1	Радиатор
2	Шланг от двигателя к дегазационному баллону
3	Шланг от радиатора к дегазационному баллону
4	Клапан управления охлаждающей жидкостью коробки передач
5	Выпускной шланг клапана управления охлаждающей жидкостью коробки передач
6	Впускной шланг клапана управления охлаждающей жидкостью коробки передач
7	Шланг отопителя
8	Верхний патрубок радиатора
9	Шланг отопителя
10	Турбокомпрессор
11	охладитель рециркуляции отработавших газов
12	Головка блока цилиндров/интегрированный выпускной коллектор выпускной трубы охлаждающей жидкости
13	Впускной патрубок охлаждающей жидкости
14	Выходной шланг отопителя
15	Сердцевина нагревателя
16	Впускной шланг отопителя
17	Впускной шланг вспомогательного насоса
18	Термостат
19	Впускной патрубок охлаждающей жидкости
20	шланг радиатора к термостату
21	Выпускной шланг масляного радиатора двигателя
22	Адаптер насоса охлаждающей жидкости
23	Перепускной шланг охлаждающей жидкости
24	Разъем выхода охлаждающей жидкости
25	Крышка цилиндра
26	Прокладка головки
27	Впускной патрубок турбокомпрессора
28	Выходная трубка турбокомпрессора
29	Бутылка Дега
30	Крышка сброса давления
31	Цилиндрический блок
32	Насос охлаждающей жидкости
33	Шланг охлаждающей жидкости
34	Шланг масляного радиатора
35	Масляный радиатор двигателя
36	Впускной шланг масляного радиатора двигателя
37	Вспомогательный насос
38	Сердцевина заднего отопителя
39	Нижний патрубок радиатора
40	Масляный радиатор коробки передач
41	Впускной шланг охладителя трансмиссионного масла
42	Шланги отопителя
