Ford Explorer: Стекла, рамы и механизмы / Общие процедуры - Ремонт проводки обогреваемой оконной решетки

Материалы

осмотр

1. Используя яркую лампу в автомобиле, осмотрите сетку провод снаружи. Оборванный провод сетки выглядит как коричневое пятно.


1. Запустите двигатель на холостом ходу. Активируйте переключатель обогрева заднего стекла. Индикатор должен загореться.


1. Работая в автомобиле с вольтметром, обратитесь в широкие красно-коричневые полосы заднего стекла (положительный результат на В+ сторону и отрицательный провод к стороне заземления). Счетчик должен показывать 10-13 вольт. Более низкое значение напряжения указывает на слабое заземление.


1. Соединитесь с хорошей точкой заземления с отрицательным выводом измерителя. Показания напряжения не должны измениться.


1. Заземлив отрицательный провод мультиметра, коснитесь каждого линия сетки обогреваемого стекла заднего стекла в его средней точке с положительный вывод. Показание около 6 вольт указывает на то, что линия хороший. Показание 0 вольт указывает на разрыв линии между середина и сторона B+ линии сетки. Показания 12 вольт указывает, что цепь разорвана между средней точкой линии сетки и земля.


1. Точно определить положение разрыва можно выполнено (если вольтметр показывает 0 вольт, когда средняя точка линия сетки касается положительного вывода вольтметра) путем перемещения положительный вывод вольтметра к стороне B+ линии сетки и касаясь линии сетки, пока вольтметр не покажет 12 вольт. Если вольтметр показывает 12 вольт при прикосновении к средней точке линии сетки с положительным выводом вольтметра, просто переместите положительный вывод вольтметра к заземлению линии сети и коснитесь линии сетки, пока вольтметр не покажет 0 вольт.


Ремонт

1. ПРИМЕЧАНИЕ: Материал линий сетки антенны и обогреваемого окна: не встраивается в стекло, а припекается к поверхности стекла и соответственно можно соскоблить. Неповрежденная линия сетки имеет небольшие выступы. которые выступают над поверхностью стекла и легко ощущаются при провести по ним ногтем. Линии сетки антенны и обогреваемых окон которые были обрезаны лезвием бритвы, будут гладкими, когда ноготь протащили по пораженному участку. Неработающие линии оконной сетки с подогревом может показаться глазу неповрежденным из-за остатков, оставшихся на стекла и требуют диагностики с помощью вольтметра или контрольной лампы на 12 В.

   Доведите автомобиль до комнатной температуры не менее 16°C (60,8°F) или выше.


1. УВЕДОМЛЕНИЕ: Не используйте скребки, острые инструменты или абразивные стеклоочистители на внутренней поверхности стекла заднего стекла, как это может привести к повреждению антенны и линий сетки обогреваемых окон.

   Очистите всю антенну и линию сетки обогреваемого окна. область ремонта с помощью средства для мытья стекол и стальной шерсти 0000, чтобы удалить всю грязь, воск, жир, масло или другие посторонние материалы.
   Материал: Ультрачистый спрей для очистки стекол Motorcraft® Ultra-Clear. / ЗС-23 (ЭСР-М14П5-А)

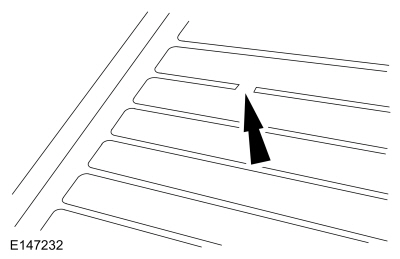

1. Отметьте место разрыва антенны или решетки обогревателя окна на внешней стороне стекла заднего стекла.

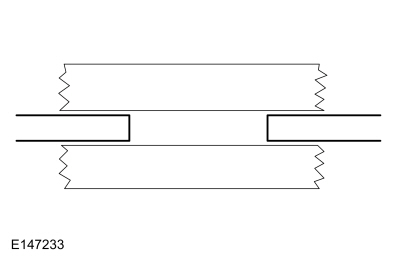

1. Используя тонкую ленту из полипропиленовой пленки, замаскируйте область непосредственно над и под антенной или разрывом обогреваемой оконной решетки удлинение ленты на 26 мм (1,0236 дюйма) за пределы области беспокойства в обоих направления. Область разрыва должна быть в центре маски. Полипропиленовая пленка Fine Line Tape (имеется в продаже).


1. ПРИМЕЧАНИЕ: Если коричневый слой не нарушен или отсутствует, нанесите только ремонтный состав серебряной сетки до разрыва. Если и коричневый, и серебряные слои антенны или обогреваемой оконной решетки сломаны или отсутствует, нанесите слой лаковой подкрашивающей краски поперек разрыва в линии сетки до применения ремонта обогревателя заднего стекла сложный. Не перекрывайте серебряную линию сетки краской. Несколько приложения могут быть необходимы для достижения цветового соответствия.

   ПРИМЕЧАНИЕ: Дайте по крайней мере 5 минут времени высыхания между заявки на краску для подкраски или серебряное ремонтное покрытие. Нанесение меньшего количества слоев или недостаточное время высыхания между слоями производит отремонтированное сопротивление, которое больше, чем оригинальное оборудование Сопротивление производителя (OEM), что приводит к плохой эффективности разморозки и чрезмерный локальный нагрев.

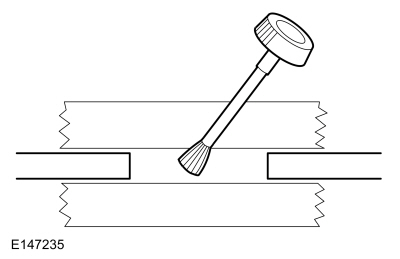

   Нанесите ремонтное покрытие на антенну или окно с подогревом область разрыва сетки несколькими плавными, непрерывными штрихами. Продлить серебряное ремонтное покрытие толщиной не менее 6,35 мм (0,25 дюйма) с обеих сторон зона перерыва. Нанесите не менее 6 приложений ремонта сетки сложный. Полипропиленовая пленка Fine Line Tape (имеется в продаже)
   Материал: Ремонт обогревателя заднего стекла Motorcraft® / ПМ-11 (ВСБ-M4J58-B)
   Материал: лаковая ретуширующая краска Motorcraft® / PMPC-19500-XXXXA, PMPM-19500-XXXXG, PMPP-19500-XXXXA (ЭСР-M2P100-С)

1. ПРИМЕЧАНИЕ: Ремонтное покрытие высыхает на воздухе приблизительно за один минуту и ​​может быть под напряжением через 5 минут. Оптимальная адгезия происходит примерно через 24 часа.

   Дайте области ремонта полностью высохнуть и снимите маску.


1. УВЕДОМЛЕНИЕ: Будьте осторожны, чтобы не повредить антенну или нагретый линия сетки окна с лезвием бритвы. В этом случае дополнительный ремонт может быть необходимо.

   Удалите излишки ремонтного состава над или под антенной или линией обогреваемой оконной решетки с помощью лезвия бритвы.


1. ПРИМЕЧАНИЕ: Внутренняя сторона антенны или обогреваемой сетки линии не прокрашены, но из-за потускнения серебра имеют свойство меняться сетку до золотистого или коричневого цвета. Зона ремонта будет ярко-серебристой а также тускнеют со временем под стать остальной части антенны или подогреву оконная сетка.

   Проверьте систему на нормальную работу.
