Ford Explorer: Раздаточная коробка / Установка - Раздаточная коробка

Материалы

1. УВЕДОМЛЕНИЕ: Не допускайте чрезмерной смазки компонентов карданного вала. Использование чрезмерного количества смазки может привести к повреждению компонентов карданного вала.

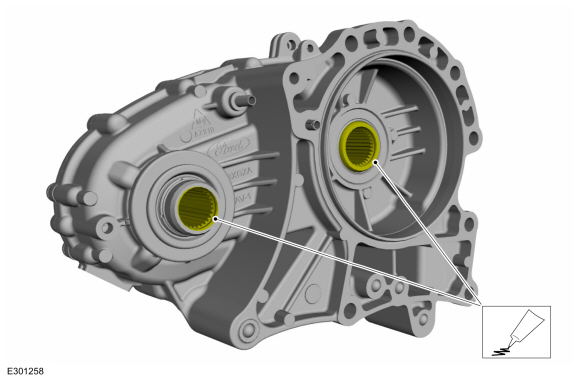

   Смажьте внутренние шлицы раздаточной коробки консистентной смазкой.
   Материал: Высокотемпературная смазка для переднего моста и подшипников ступиц Motorcraft® 4x4. / XG-11 (WSS-M1C267-A1)

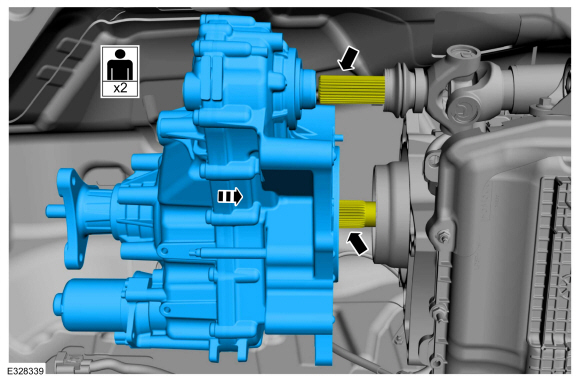

1. Соедините раздаточную коробку с выходным валом коробки передач. карданный вал и установите раздаточную коробку на коробку передач.

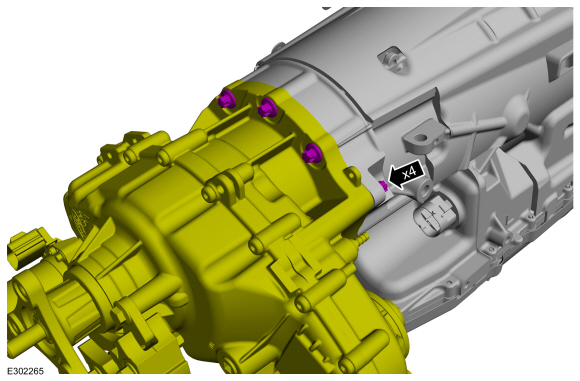

1. Установите новые болты крепления раздаточной коробки.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

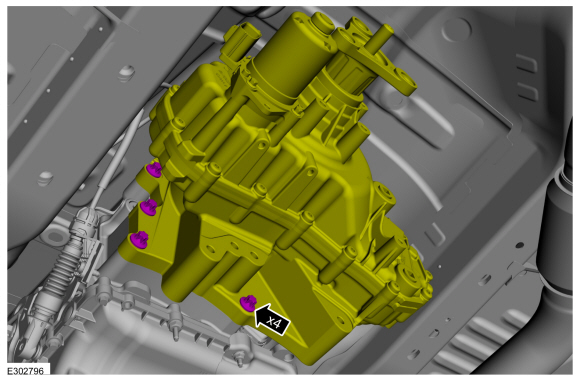

1. Установите новые болты крепления раздаточной коробки.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

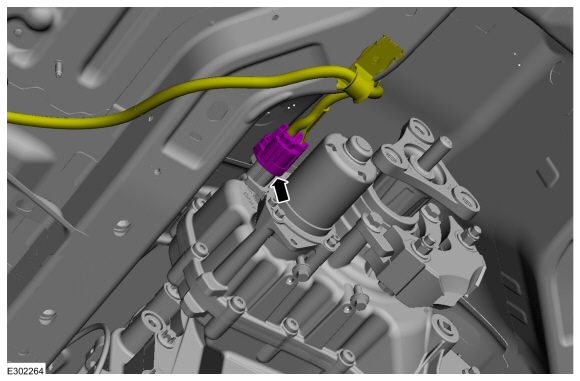

1. Подсоедините разъем проводки раздаточной коробки.

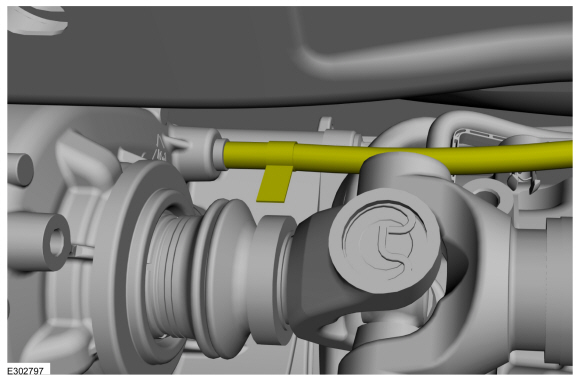

1. Подсоедините вентиляционный шланг раздаточной коробки.


1. Установите опорную поперечину коробки передач.
   См.: Опорный изолятор коробки передач (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).
   См.: Изолятор опоры коробки передач (307-01B Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R80, Снятие и установка).
   См.: Изолятор опоры коробки передач (307-01C Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R80 MHT, Снятие и установка).

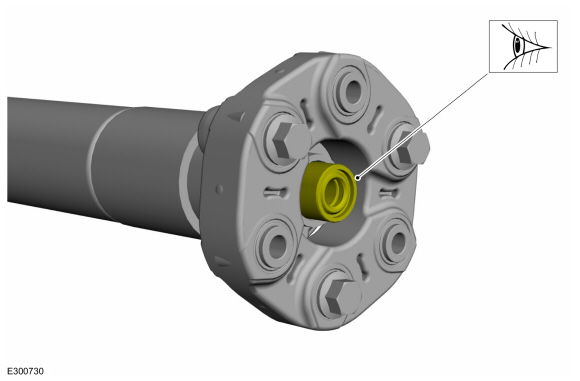

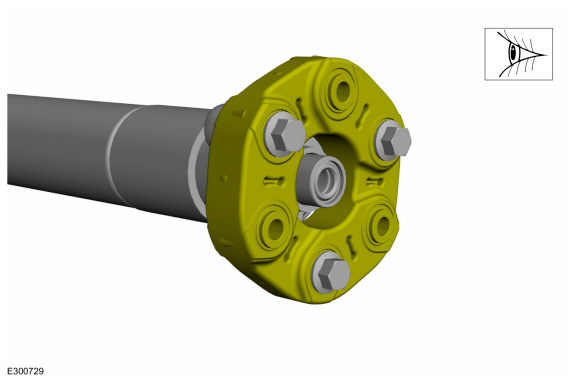

1. ПРИМЕЧАНИЕ: Трещины, образующиеся в гибкой муфте, являются нормальным явлением.

   Осмотрите гибкую муфту на наличие повреждений. Если внутренние обмотки (резьбы) видны, при необходимости замените гибкую муфту.
   См.: Гибкая муфта приводного вала (205-01 Приводной вал, снятие и установка).


1. Осмотрите центрирующую втулку приводного вала на наличие повреждений, очистите от загрязнений. При необходимости замените таким же.
   См.: Втулка выравнивания приводного вала (205-01 Приводной вал, разборка и сборка).

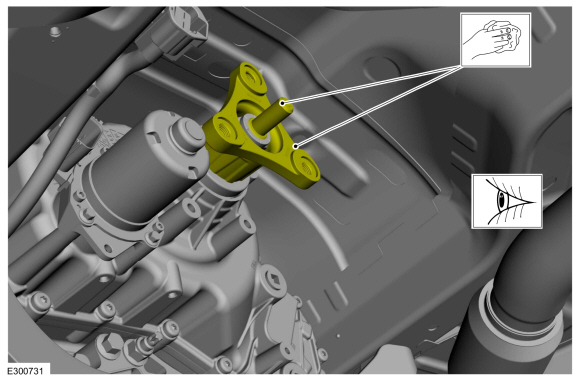

1. УВЕДОМЛЕНИЕ: Убедитесь, что на сопрягаемых поверхностях нет загрязнение, включая удаление любого синего Loctite с любого сопряжения поверхности.

   Очистите и осмотрите сопрягаемые поверхности гибкого карданного вала. связь. Удалите любые загрязнения или лишнюю смазку с трансфера фланец корпуса и пилотный патрубок.


1. УВЕДОМЛЕНИЕ: Не перегибайте карданный вал, иначе это может привести к его повреждению.

   ПРИМЕЧАНИЕ: Не надавливайте на втулку гибкой муфты на вторичном валу раздаточной коробки, иначе это может привести к ее повреждению.

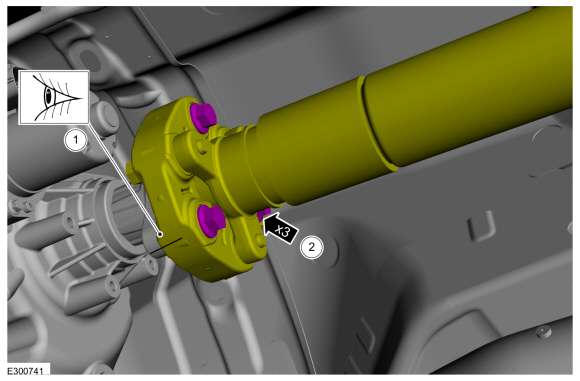

   1. Совместите метку на гибкой муфте приводного вала с фланцем раздаточной коробки.

   2. Установите новую гибкую муфту приводного вала на болты фланца раздаточной коробки.
      Крутящий момент: 81 фунт-фут (110 Нм)

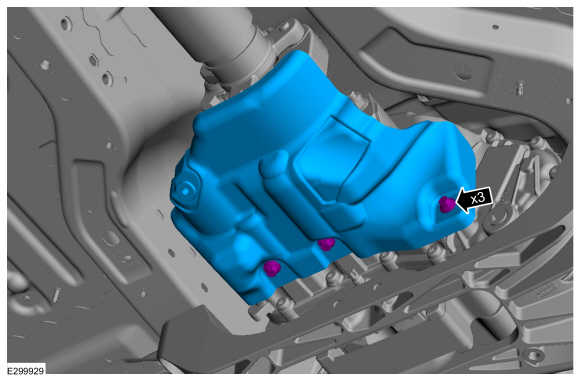

1. При наличии установите теплозащитный экран раздаточной коробки.
   Крутящий момент: 21 фунт-фут (28 Нм)

1. Проверьте уровень жидкости в раздаточной коробке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке новой раздаточной коробки.

   С помощью диагностического прибора выполните проверку активной муфты крутящего момента. Процедура настройки. Раздаточная коробка X-значный буквенно-цифровой штрих-код находится на этикетке, прикрепленной к раздаточной коробке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке новой раздаточной коробки.

   Выполните процедуру обучения муфты раздаточной коробки.
