Ford Explorer: Рулевая колонка / Снятие и установка - Рулевая колонка

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Чтобы не повредить часовую пружину, убедитесь, что передние колеса находятся в прямолинейном положении.

УВЕДОМЛЕНИЕ: Требуются точные допуски при изготовлении рулевая колонка. Никогда не устанавливайте отремонтированные, перестроенные, неоригинальные или восстановленная рулевая колонка. Всегда устанавливайте новую рулевую колонку. Несоблюдение этого указания может привести к выходу из строя рулевой колонки.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Удалите SCCM.
   См.: Модуль управления рулевой колонкой (SCCM) (211-05 Электрические компоненты рулевого колеса и рулевой колонки, снятие и установка).


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите кожухи рулевой колонки.
   См.: Кожухи рулевой колонки (501-05 Внутренняя отделка и украшения, Снятие и установка).

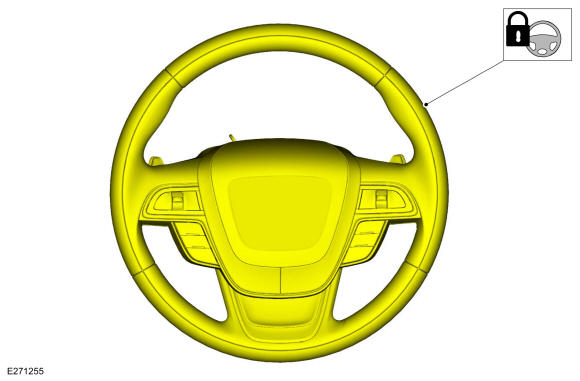

1. УВЕДОМЛЕНИЕ: Убедитесь, что рулевое колесо не вращается, иначе часовая пружина может быть повреждена.

   Закрепите рулевое колесо.

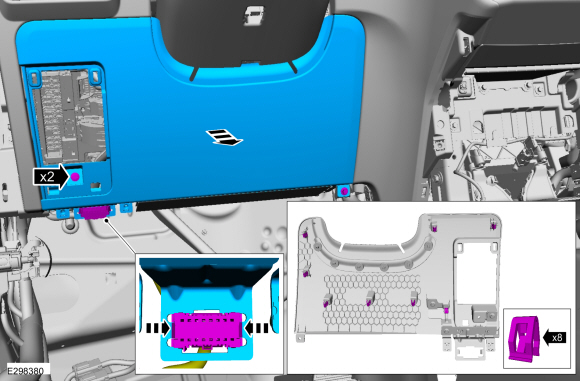

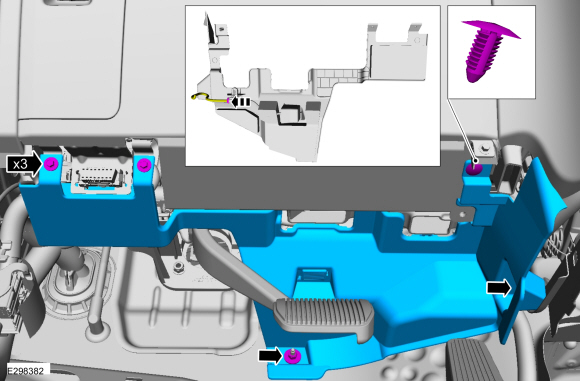

1. Освободите нажимной штифт и снимите изоляционную панель со стороны водителя.

   • Снимите болты.
     Крутящий момент: 28 фунтов на дюйм (3,2 Нм)
   • Снимите гайку.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)

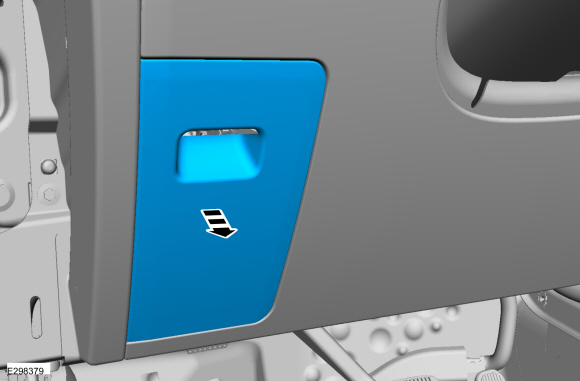

1. Снимите крышку доступа.


1. Выверните болты, освободите фиксаторы и снимите нижнюю панель отделки рулевой колонки.

   • Освободите фиксаторы и отложите в сторону электрический разъем и жгут проводов.
     Крутящий момент: 17 фунтов на дюйм (1,9 Нм)

Автомобили с рычагом селектора

1. Отсоедините электрический разъем рычага селектора и отсоедините жгут проводов.


1. Снимите винт и рычаг селектора.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

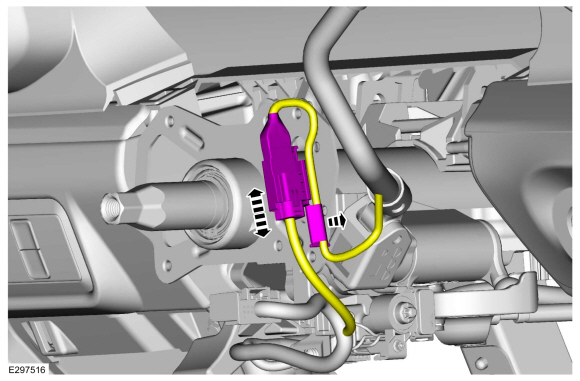

1. УВЕДОМЛЕНИЕ: Не тяните и не поддевайте трос рычага селектора или конец троса рычага селектора может быть поврежден. Используйте отвертку и поверните отвертку, как показано, чтобы отсоединить конец кабеля от стойки как можно ближе на почту по возможности.

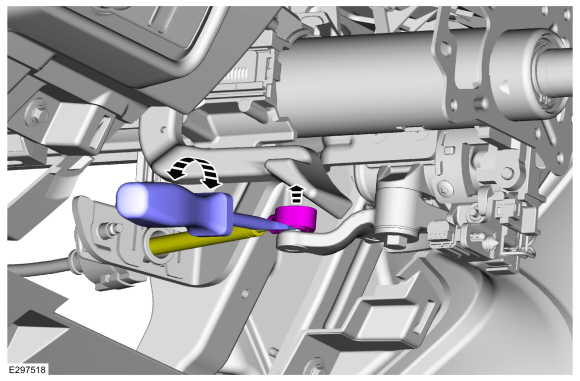

   С помощью отвертки отсоедините конец троса рычага селектора от механизма рычага селектора.
   Используйте общее оборудование: Отвертка с плоской головкой

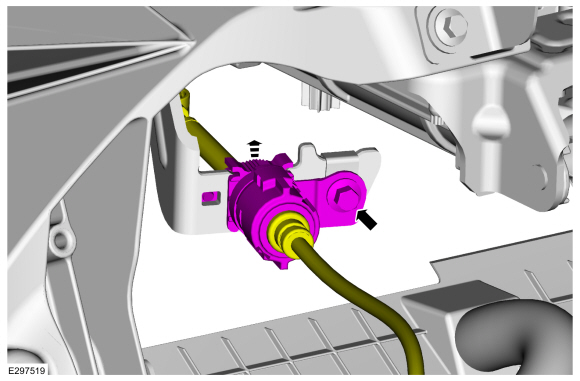

1. Снимите фиксатор крепления троса рычага селектора и снимите трос рычага селектора с кронштейна.


Автомобили с регулируемой рулевой колонкой с электроприводом

1.

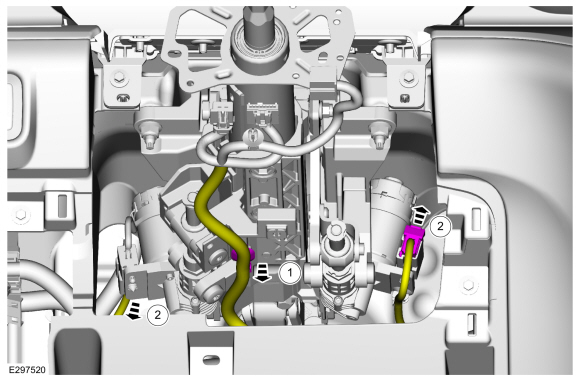

   1. Освободите фиксаторы жгута проводов.

   2. Отсоедините электрические разъемы электродвигателя наклона рулевой колонки и телескопического электродвигателя.


Все автомобили

1. ПРЕДУПРЕЖДЕНИЕ: Не используйте повторно болты вала рулевой колонки. Этот может привести к выходу из строя крепежа и отсоединению вала рулевой колонки или потеря управляемости. Несоблюдение этой инструкции может привести при серьезных травмах пассажира(ов) транспортного средства.

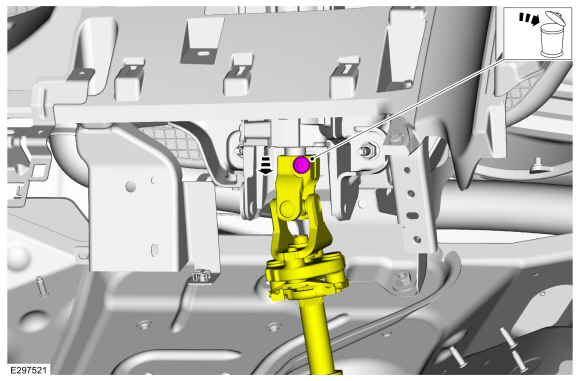

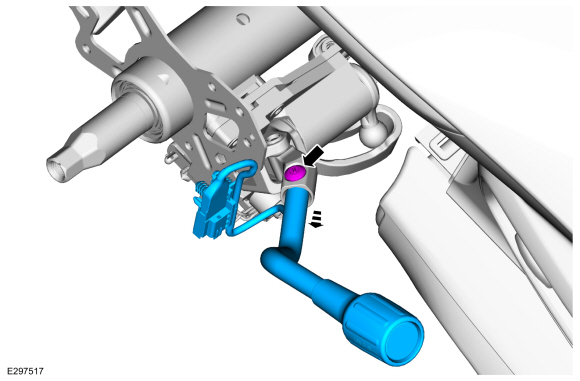

   Снимите и выбросьте болт вала рулевой колонки. и отделите вал рулевой колонки от рулевой колонки.
   Крутящий момент: 22 фунт-фута (30 Нм)

1. ПРЕДУПРЕЖДЕНИЕ: Не используйте повторно гайки рулевой колонки. Это может привести к выходу из строя крепежа и отсоединению рулевой колонки или потере рулевое управление. Несоблюдение этой инструкции может привести к серьезная травма пассажира(ов) транспортного средства.

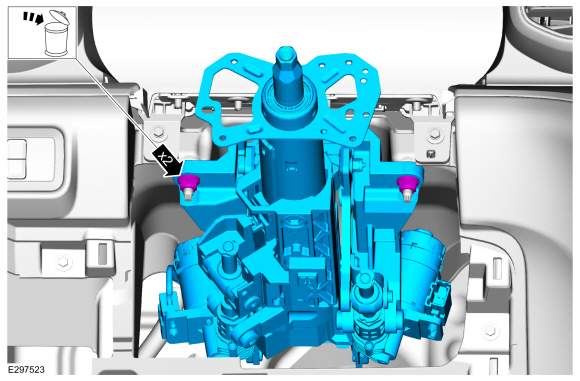

   Снимите и выбросьте гайки крепления задней рулевой колонки.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. ПРИМЕЧАНИЕ: Показана регулируемая по мощности колонна, другие аналогичны.

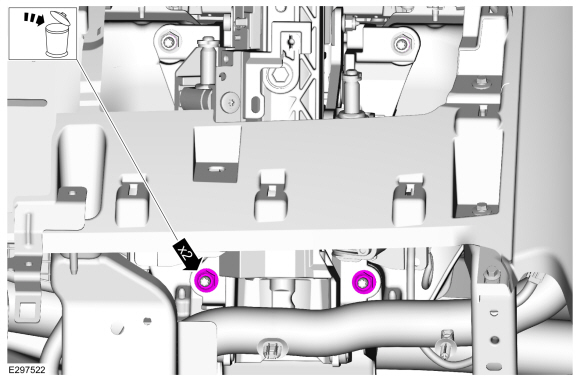

   Снимите и выбросьте передние гайки крепления рулевой колонки и снимите рулевую колонку.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРЕДУПРЕЖДЕНИЕ: Не используйте повторно гайки рулевой колонки. Это может привести при выходе из строя крепежа и отсоединении рулевой колонки или потере управляемости контроль. Несоблюдение этого указания может привести к серьезной травме пассажиру(ам) транспортного средства.

   ПРИМЕЧАНИЕ: Показана регулируемая по мощности колонна, другие аналогичны.

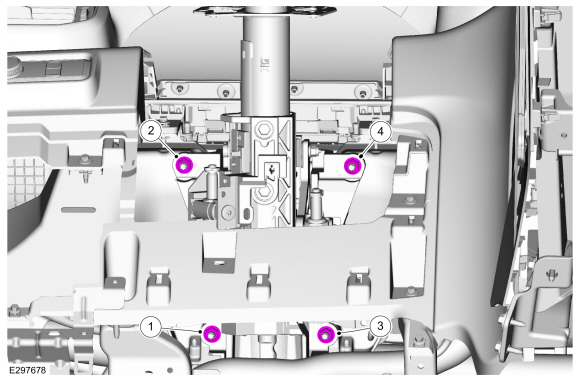

   Затяните новые гайки крепления рулевой колонки в указанной последовательности.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


Автомобили с рулевой колонкой с памятью

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Если была установлена ​​новая рулевая колонка с памятью, используйте переключатель управления на рулевой колонке и установите плавные упоры как следует.

   1. Переместите колонку назад, пока она не достигнет конца хода.

   2. Перемещайте колонну в том же направлении, пока она снова не достигнет конца пути.

   3. Переместите колонну вперед, пока она не достигнет конца хода.

   4. Перемещайте колонну в том же направлении, пока она снова не достигнет конца пути.

   5. Повторите последовательность, перемещая столбец вверх и вниз.
