Ford Fiesta: Ремонт листового металла боковой панели / Сборка передней стойки. Снятие и установка

Форд Фиеста 2014 - 2019 Руководство по ремонту / Кузов и краска / Ремонт листового металла боковой панели / Передняя стойка в сборе. Снятие и установка

Специальные инструменты) / Общее оборудование

Оборудование для точечной сварки сопротивлением
Пистолет горячего воздуха
Сверло 8 мм
Сварочное оборудование MIG/MAG
Сверло для точечной сварки

Материалы

Имя Спецификация
Клей для склеивания металлов
TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055 		-

Удаление

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

    См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).
  1. Снимите внешнюю панель передней стойки.
    См.: Внешняя панель передней стойки (501-29 Ремонт листового металла боковой панели, снятие и установка).

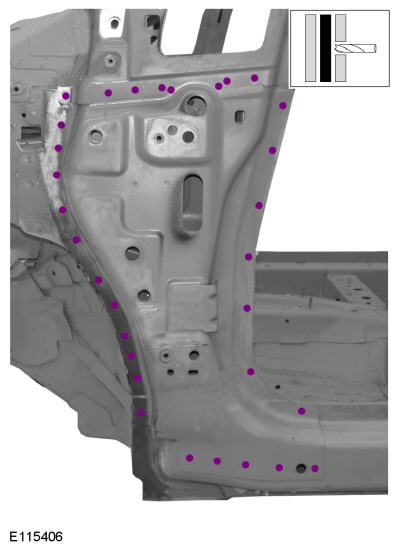

  1. Просверлите точечные сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. Разорвите клеевое соединение и снимите усилитель передней стойки.
    Используйте общее оборудование: фен.

Монтаж

  1. Просверлите отверстия для сварки пробками в усилении передней стойки.
    Используйте общее оборудование: сверло 8 мм.
  1. Нанесите клей и установите новый усилитель передней стойки, как указано.
    Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055
  1. Точечная сварка усиления передней стойки.
    Используйте основное оборудование: оборудование для контактной точечной сварки.

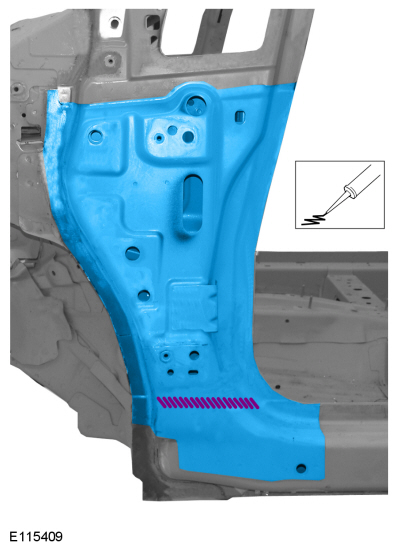

  1. Приварите методом сварки усилитель передней стойки.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG
  1. Установите внешнюю панель передней стойки.
    См.: Внешняя панель передней стойки (501-29 Ремонт листового металла боковой панели, снятие и установка).
