Чехол на подушку переднего сиденья. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

Пассажирское место

1. Снимите датчик OCS.
   См.: Датчик системы классификации пассажиров (OCS) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).

Все сиденья водителя

1. 1
   Снимите переднее сиденье.
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).
2. 2

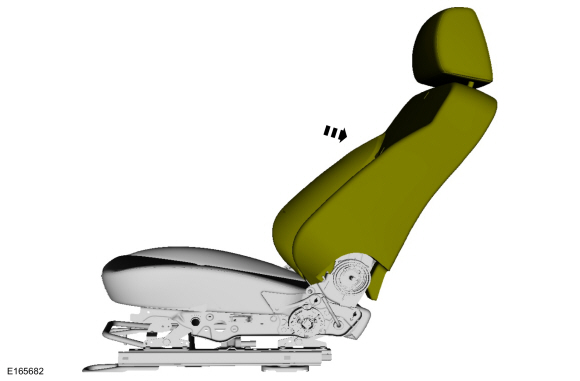

   Откиньте спинку переднего сиденья.



3. 3

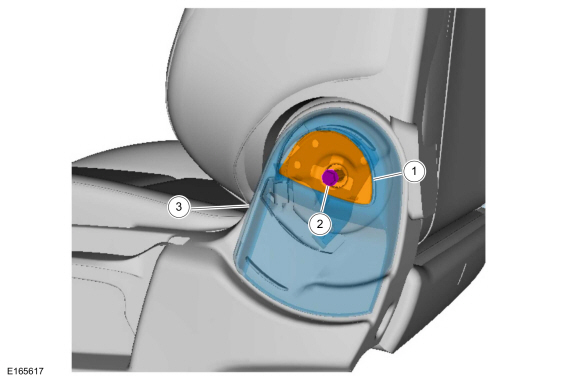

   1. Снимите крышку болта.

   2. Снимите болт.
      Крутящий момент: 35 фунтов на дюйм (4 Н·м)

   3. Снимите ручку наклона.



4. 4
   1. Если есть.

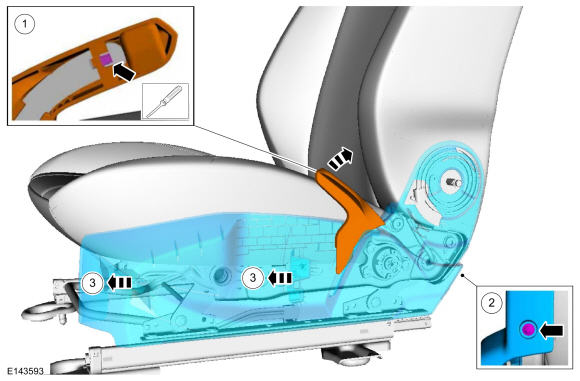

      Освободите фиксирующую защелку и снимите ручку регулировки высоты.
      Используйте общее оборудование: Отвертка с плоской головкой

   2. Снимите винт.
      Крутящий момент: 27 фунтов на дюйм (3 Н·м)

   3. Сдвиньте вперед и снимите боковой щиток.



5. 5

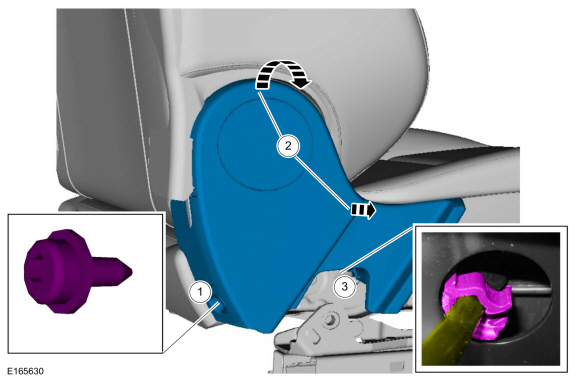

   1. Снимите винт.
      Крутящий момент: 27 фунтов на дюйм (3 Н·м)

   2. Потяните крышку кресла вверх, а затем наружу.

   3. Освободите зажим и снимите крышку кресла.



Подогрев водительских сидений

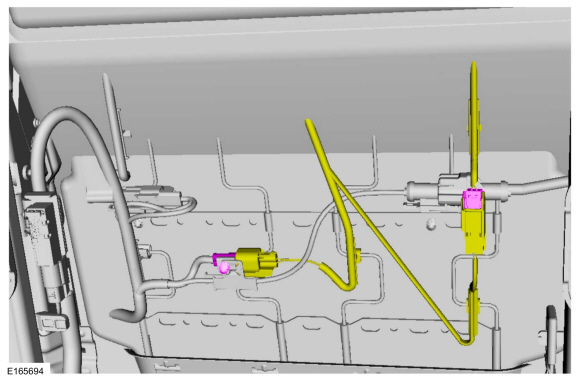

7. Отсоедините электрические разъемы обогреваемого сиденья и отложите жгут проводов в сторону.

Сиденье водителя кроме Recaro™

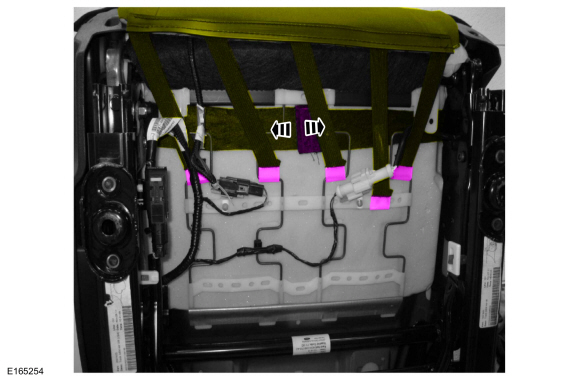

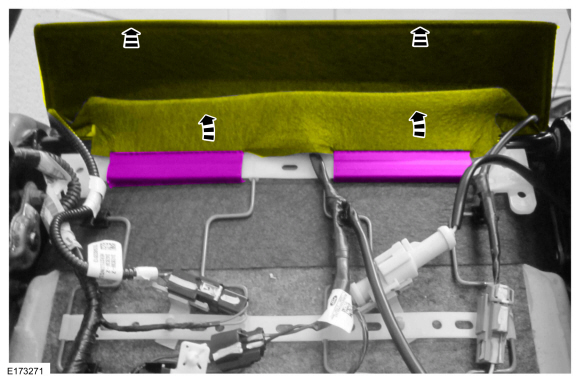

8. Отсоедините ремни обивки спинки и отложите обивку спинки в сторону.

Водительское сиденье Recaro™

9. Отсоедините J-образные зажимы и отложите чехол подушки в сторону.

Все сиденья водителя

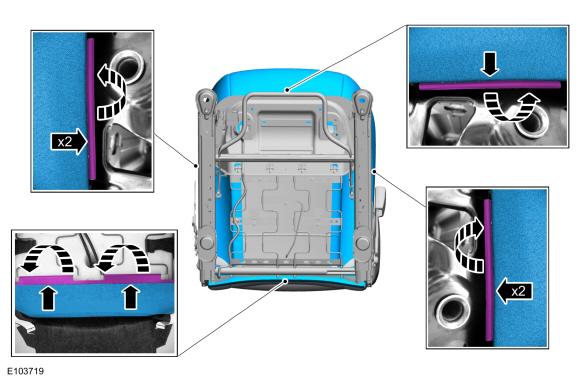

10. Отсоедините J-образные зажимы чехла подушки.

Водительское сиденье Recaro™

1. 1

   УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла отделки подушки. из полосок на липучке или полоски на липучке можно порвать из подушки из пеноматериала.

   С обеих сторон.

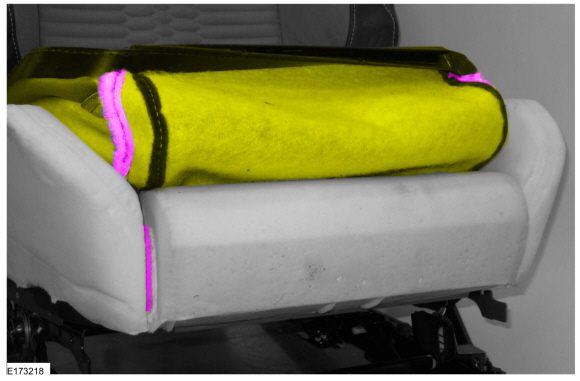

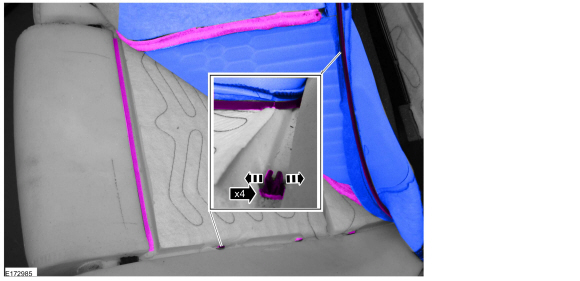

   Освободите полоски с липучками и частично переверните чехол подушки сиденья.



2. 2

   УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла отделки подушки. от крюка и стрелы или крючок может быть оторван от поролона подушки подушка.

   С обеих сторон.

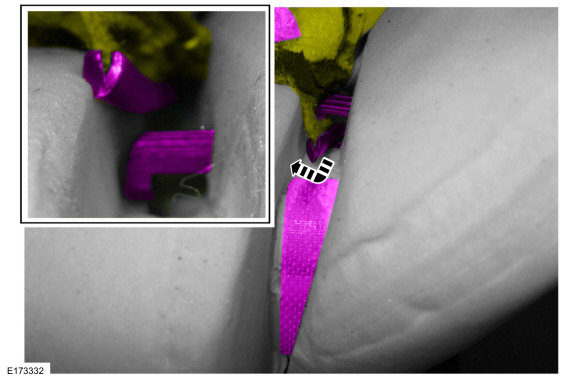

   Высвободите крюки и стрелки из чехла подушки сиденья.



Все сиденья водителя

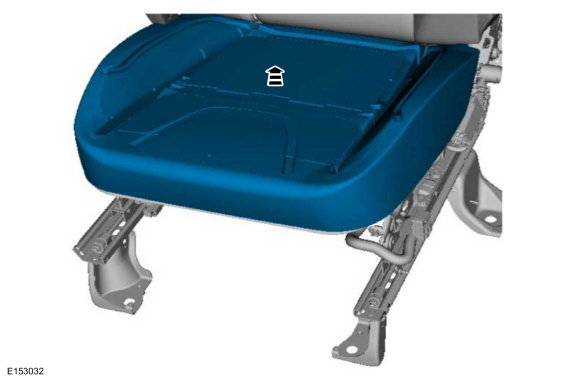

13. Снимите чехол подушки и поролон в сборе.

Водительское сиденье Recaro™

14. УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла отделки подушки. из планок крючка и стрелы, или стрела может быть оторвана от подушка из пеноматериала.

    УВЕДОМЛЕНИЕ: Будьте осторожны при отделении чехла отделки подушки. из полосок на липучке или полоски на липучке можно порвать из подушки из пеноматериала.

    С обеих сторон.
    Освободите крючки и стрелки, освободите полоски крючков и петель и снимите чехол подушки сиденья.

Сиденье водителя кроме Recaro™

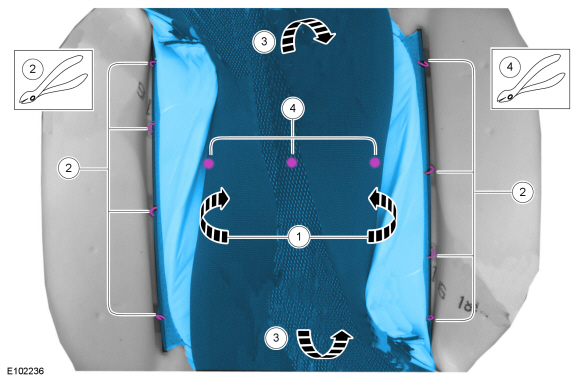

15. 1. Переверните чехол подушки.
    2. Удалите кольца для свиней.
    3. Переверните переднюю и заднюю часть чехла подушки.
    4. Удалите кольца для свиней.

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
   Используйте общее оборудование: плоскогубцы для свиных колец.
