Чехол на спинку заднего сиденья. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

1. 1
   Снимите спинку заднего сиденья.
   См.: Спинка заднего сиденья (501-10 Сиденье, снятие и установка).
2. 2

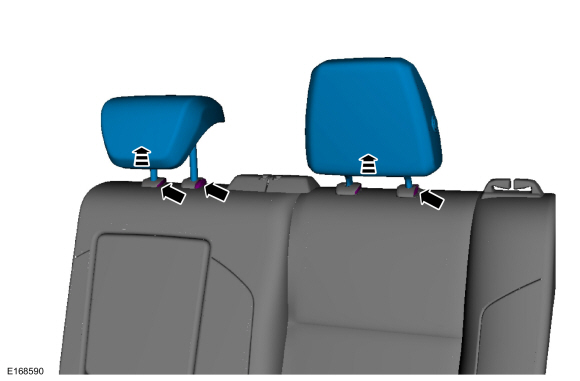

   Нажмите на фиксаторы и снимите подголовники.



3. 3

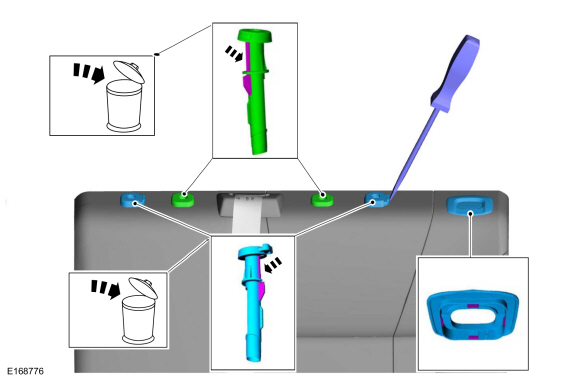

   • Освободите фиксаторы направляющих втулок подголовника.
     Используйте общее оборудование: Отвертка с плоской головкой

   • Снимите и выбросьте направляющие втулки подголовника.

   • Снимите анкерную рамку ремня безопасности детского сиденья.



4. 4

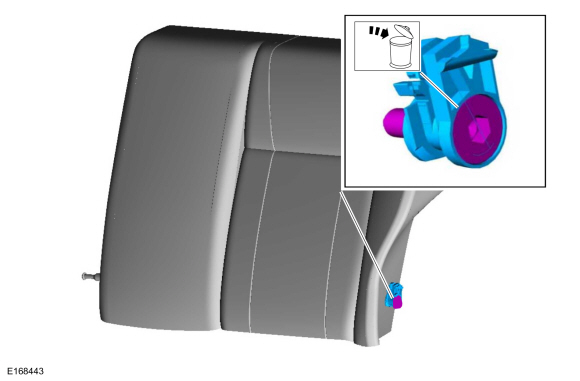

   Снимите болт и узел шарнира спинки заднего сиденья.
   Крутящий момент: 26 фунт-футов (35 Н·м)



5. 5

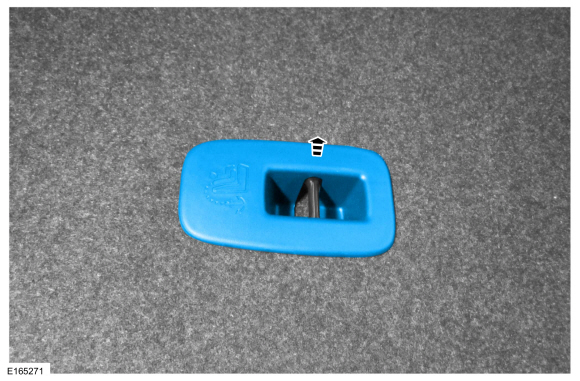

   Снимите крышку крепления ремня безопасности детского сиденья.



6. 6

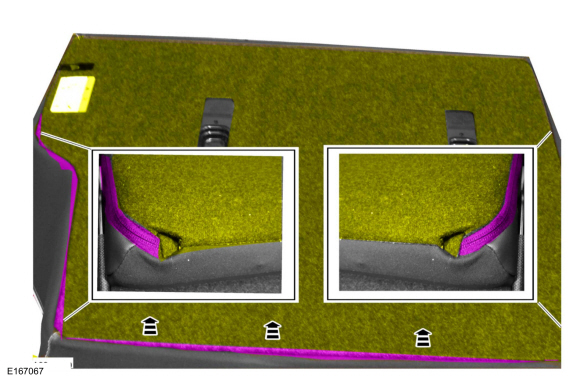

   Освободите J-образный зажим, расстегните молнию и поверните спинку сиденья вверх.



7. 7

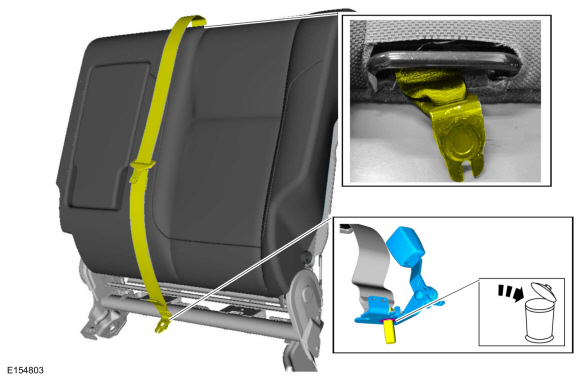

   • Снимите центральный болт замка ремня безопасности и выбросьте зажим.

   • Протяните центральный ремень безопасности через направляющую.



Монтаж

1. 1
   Для установки выполните процедуру удаления в обратном порядке.
   Используйте общее оборудование: плоскогубцы для свиных колец.
2. 2

   УВЕДОМЛЕНИЕ: Всегда устанавливайте новые направляющие втулки подголовника. Могут возникнуть сложности с регулировкой подголовника. Несоблюдение эти инструкции могут привести к отказу компонента.

   УВЕДОМЛЕНИЕ: Направляющие втулки подголовника не сменный. Неправильная установка направляющей подголовника втулки в правильном положении могут привести к выходу компонента из строя.

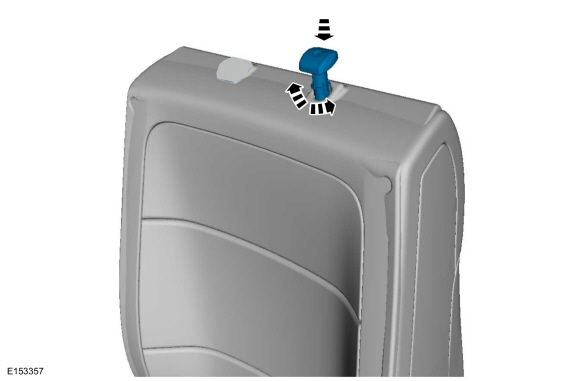

   С обеих сторон. Дайте направляющей втулке подголовника свободно скользите через пенопластовую прокладку спинки и чехол спинки, поверните направляющая втулка подголовника, вдавливая ее в раму спинки отверстие до упора, надавливая рукой.
