Спинка переднего сиденья. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

1. 1
   Снимите переднее сиденье.
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).
2. 2

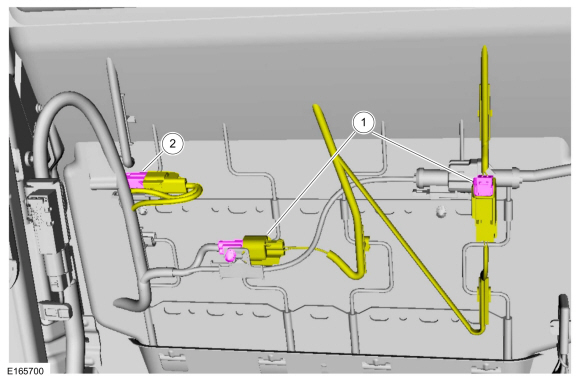

   1. Если есть.
      Отсоедините электрические разъемы обогреваемого сиденья и отложите жгут проводов в сторону.

   2. Отсоедините электрический разъем и отложите жгут проводов в сторону.



3. 3

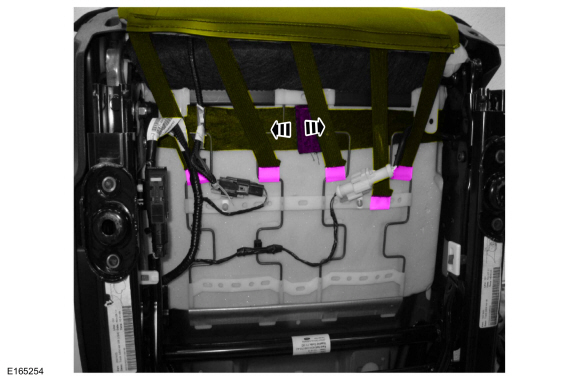

   Отсоедините ремни обивки спинки и отложите обивку спинки в сторону.



4. 4

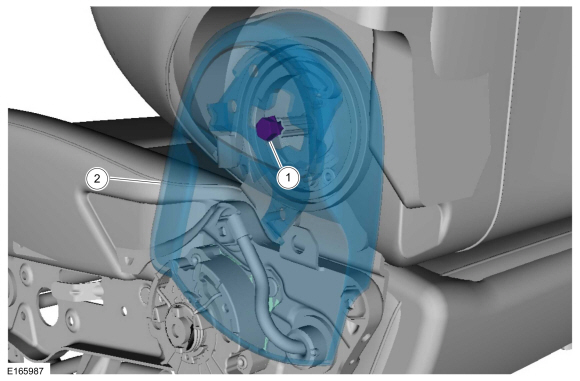

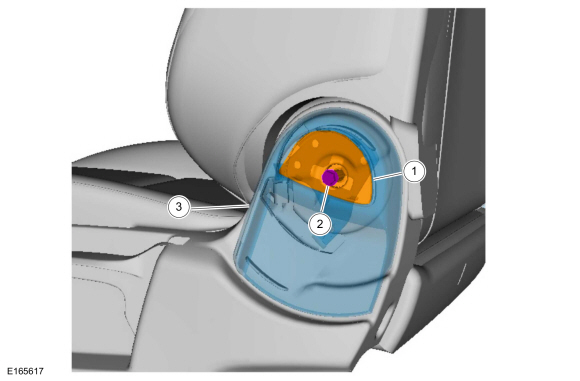

   1. Снимите крышку болта.

   2. Снимите болт.

   3. Снимите ручку наклона.



5. 5

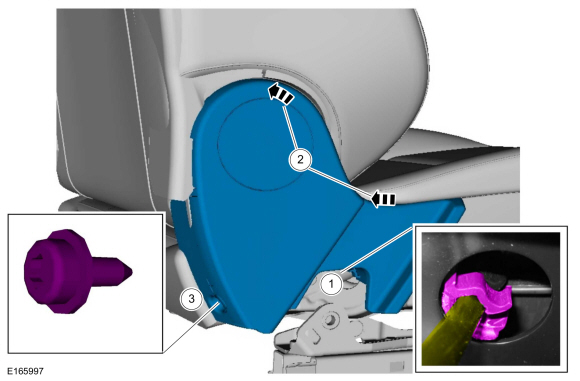

   1. Если есть.

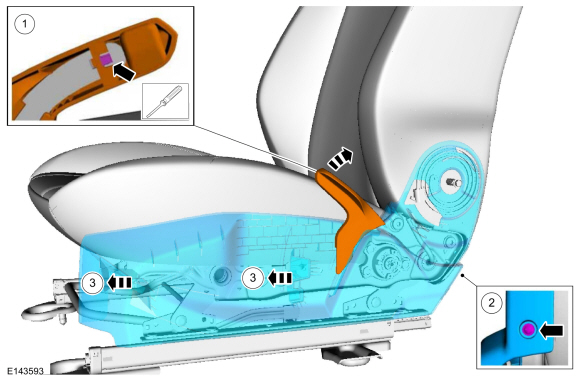

      Освободите язычок и снимите ручку регулировки высоты.
      Используйте общее оборудование: Отвертка с плоской головкой

   2. Снимите винт.

   3. Сдвиньте вперед и снимите боковой щиток.



6. 6

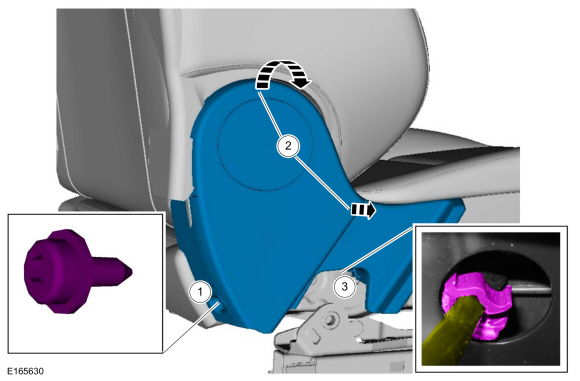

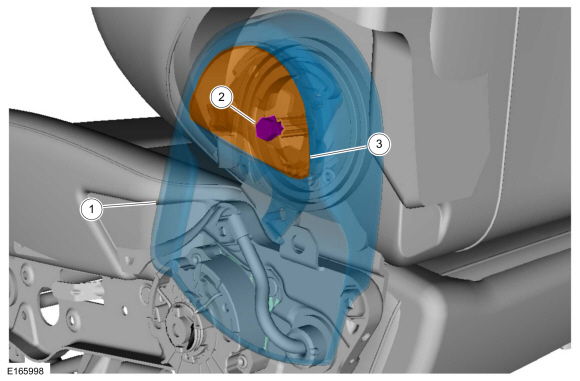

   1. Снимите винт.

   2. Потяните крышку кресла вверх, а затем наружу.

   3. Освободите зажим и снимите крышку кресла.



7. 7

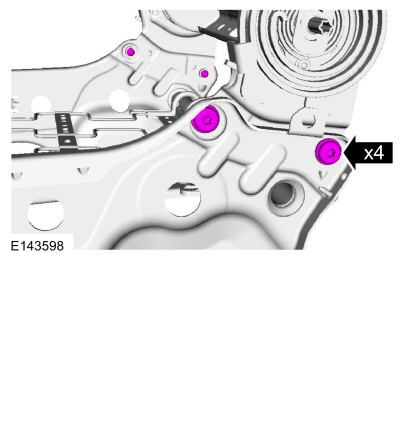

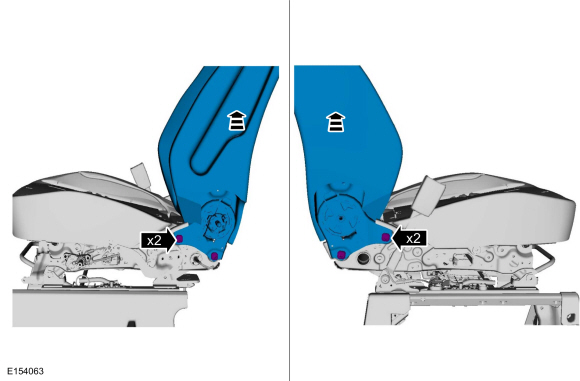

   Снимите болты и снимите спинку переднего сиденья.



Монтаж

1. 1
   Установите спинку переднего сиденья и затяните болты.
   Крутящий момент: 35 фунт-футов (48 Н·м)



2. 2
   1. Установите ручку наклона.

   2. Затяните болт.

   3. Полностью сдвиньте ручку наклона внутрь стороны сиденья, затем ослабьте давление на ручку наклона.



3. 3

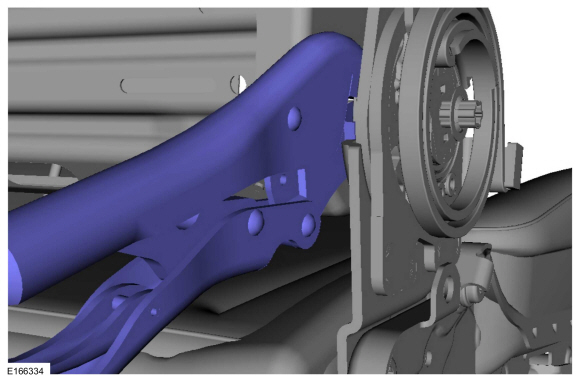

   С обеих сторон зафиксируйте ось наклона с помощью фиксирующие клещи, зажатые на валу и заподлицо со стороной кресло.
   Используйте общее оборудование: плоскогубцы с фиксатором



4. 4

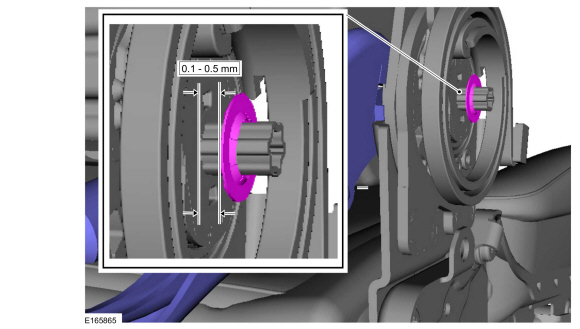

   Если зазор между внутренней нажимной гайкой и втулка превышает 0,5 мм (0,019 дюйма), установите щуп 0,5 мм (0,019 дюйма) датчик или прокладку между внутренней нажимной гайкой и втулкой и сдвиньте внутренняя нажимная гайка плотно прилегает к щупу или регулировочной шайбе.
   Используйте общее оборудование: щуп



5. 5
   1. Снимите болт.

   2. Снимите ручку наклона.

   • Надавите на нажимную гайку внешнего подвеса (расположенную за рукояткой наклона) заподлицо с внешней втулкой.



6. 6
   С обеих сторон. Снимите стопорные клещи.



7. 7

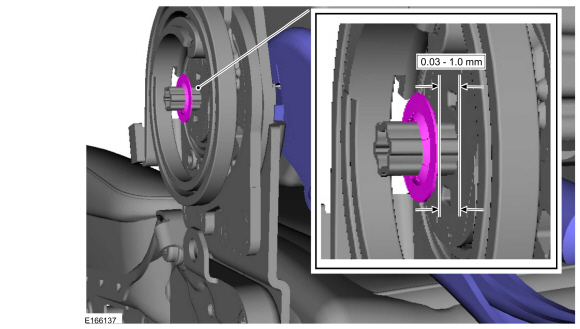

   Проверьте зазор между внешней нажимной гайкой и втулка составляет от 0,3 мм до 1,0 мм (от 0,011 до 0,039 дюйма).
   Используйте общее оборудование: щуп



8. 8

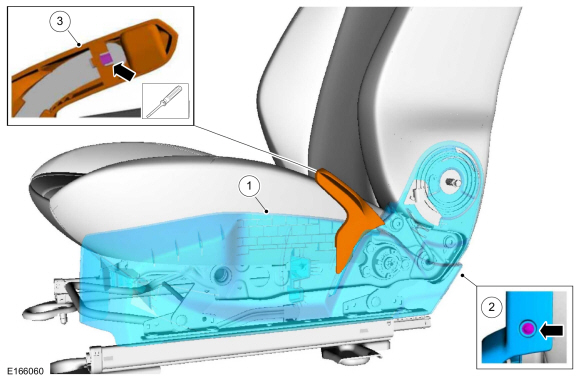

   1. Установите боковой щит.

   2. Установите винт.
      Крутящий момент: 27 фунтов на дюйм (3 Н·м)

   3. Если есть.
      Установите ручку регулировки высоты.



9. 9

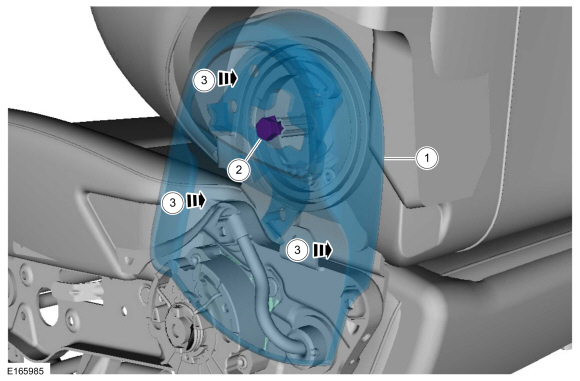

   1. Установите ручку наклона.

   2. Затяните болт.
      Крутящий момент: 35 фунтов на дюйм (4 Н·м)

   3. Установите крышку болта.



10. 10
    1. Присоедините жгут электропроводки к зажиму крышки кресла.

    2. Установите крышку кресла.

    3. Затяните винт.
       Крутящий момент: 27 фунтов на дюйм (3 Н·м)



11. 11
    Установите переднее сиденье.
    См.: Переднее сиденье (501-10 Посадка, снятие и установка).
