Ford Fiesta: топливный бак и трубопроводы — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma / топливопроводы. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите топливный бак.
   См.: Топливный бак (310-01B Топливный бак и трубопроводы — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, Снятие и установка).

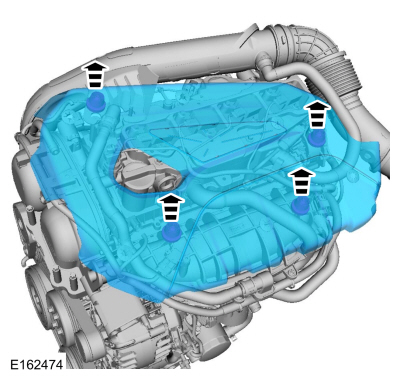

1. Снимите кожух двигателя.

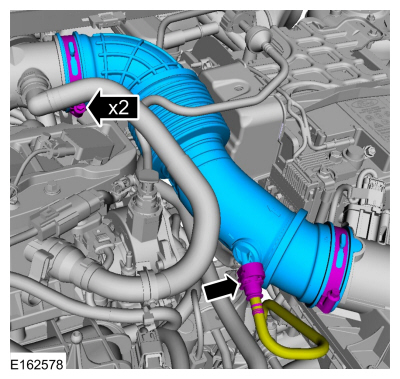

1. Снимите выпускную трубку воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, удаление и Монтаж).
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).


1. ПРИМЕЧАНИЕ: Некоторое количество остаточного топлива может оставаться в топливных трубках. после сброса давления в топливной системе. При отключении или удалении любые топливные трубки, осторожно слейте остаточное топливо в подходящую контейнер.

   ПРИМЕЧАНИЕ: Показана поздняя сборка, аналогична ранняя сборка.

   На автомобилях поздней сборки отсоедините топливную перемычку. подпружиненная муфта между трубой и топливной рампой. На автомобилях ранней сборки, отсоедините быстроразъемную муфту.
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).
   См.: Муфты с пружинным замком (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).
   Крутящий момент: 155 фунтов на дюйм (17,5 Нм)

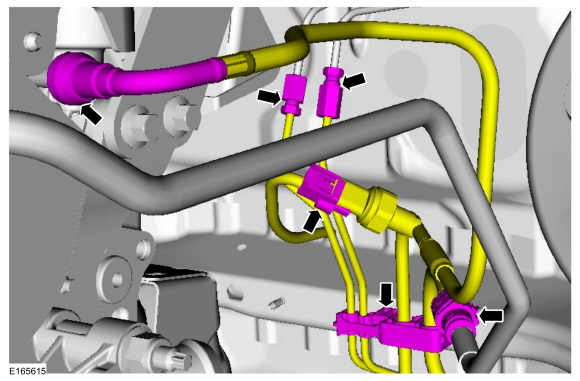

1. • Отсоедините тормозные магистрали.
     Крутящий момент: 155 фунтов на дюйм (17,5 Нм)

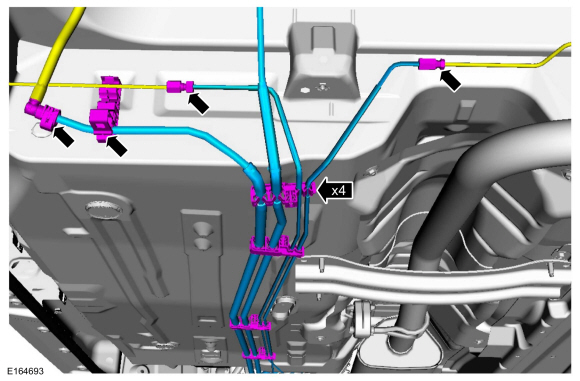

   • Отсоедините быстроразъемную муфту перемычки линии подачи топлива.
     См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

   • Освободите фиксаторы топливопровода и снимите жгут топливопровода.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Прокачайте тормозную систему.
   См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).
