Заливная труба топливного бака. Снятие и установка

Специальные инструменты) / Общее оборудование

Хомуты)

Удаление

1. 1
   Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
2. 2
   Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
3. 3
   Снимите накладку заливной горловины топливного бака.



4. 4
   Снимите заднее колесо с левой стороны.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
5. 5
   Снимите фиксаторы, кнопки и отложите брызговик в сторону.



6. 6
   Снимите фиксаторы, зажимы и узел трубки паров топлива.
   Крутящий момент: 93 фунта на дюйм (10,5 Н·м)



7. 7
   Снимите фиксатор и шланг подачи свежего воздуха.



8. 8
   • Пережать шланг заливной горловины топливного бака, ослабить хомут и отвести шланг заливной горловины в сторону.
     Используйте общее оборудование: Хомут(ы) для шланга

   • Освободите зажим и отведите в сторону паровую трубку.

   • Снимите болт.
     Крутящий момент: 93 фунта на дюйм (10,5 Н·м)



9. 9

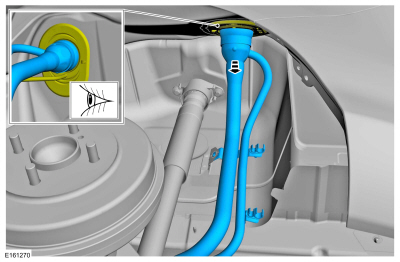

   Осмотрите рамку заливной горловины топливного бака и снимите заливную горловину топливного бака.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
