Топливный бак. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

1. 1
   Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
2. 2
   Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00B Топливная система — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).
3. 3
   Слейте топливный бак.
   См.: Слив топливного бака (310-00B Топливная система — общая информация). - 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).
4. 4
   Снимите подушку заднего сиденья.
   См.: Подушка заднего сиденья (501-10 Посадка, снятие и установка).

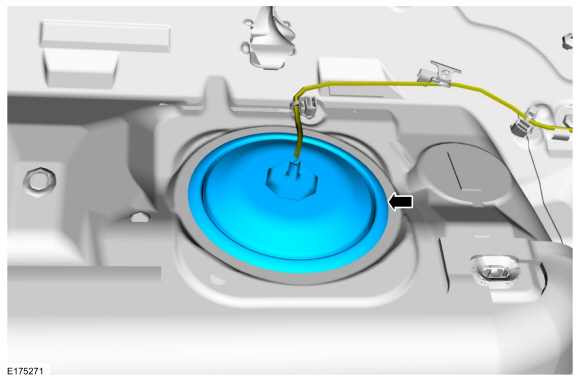

5. 5
   Снимите крышку.

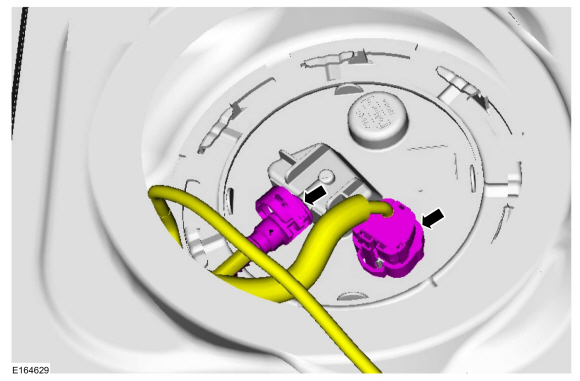

6. 6
   Отсоедините электрический разъем и быстроразъемную муфту топливопровода.
   См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

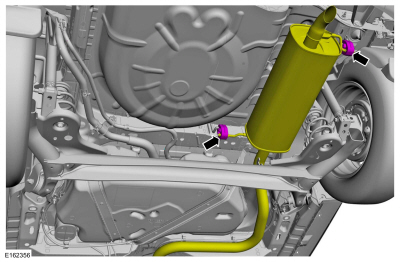

7. 7
   Отсоедините изоляторы и поместите в сторону выхлопной трубы.

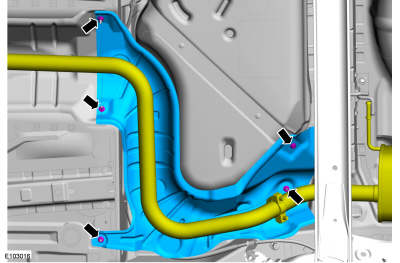

8. 8
   Снимите фиксаторы и экран.

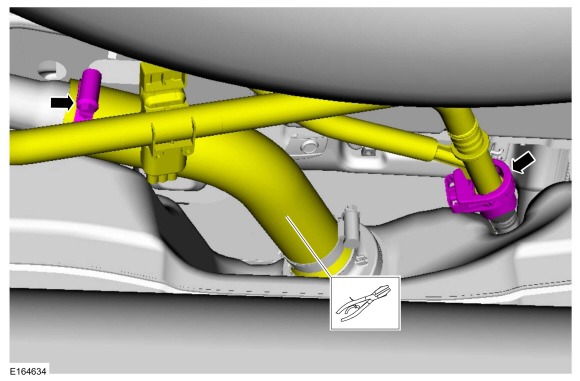

9. 9
   • Пережать шланг заливной горловины топливного бака.
     Используйте общее оборудование: Хомут(ы) для шланга

   • Освободите хомут и отведите в сторону шланг заливной горловины.

   • Отсоедините быстроразъемную муфту паропровода и отложите в сторону.
     См.: Быстроразъемная муфта (топливная система 310-00B — общие сведения). Информация – 1,6 л EcoBoost (132 кВт/180 л.с.) – Sigma, общие процедуры).

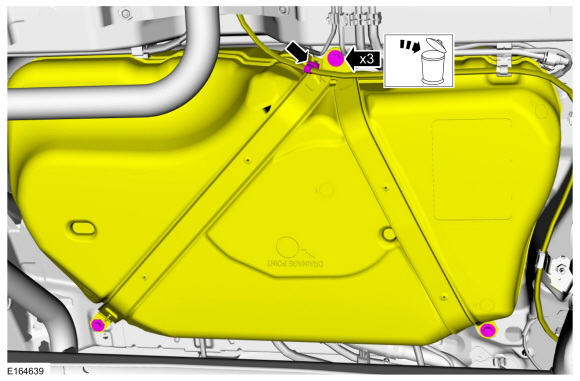

10. 10
    Снимите и выбросьте болты крепления ремня топливного бака.
    Используйте общее оборудование: силовой домкрат
    Крутящий момент: 18 фунт-футов (25 Н·м)

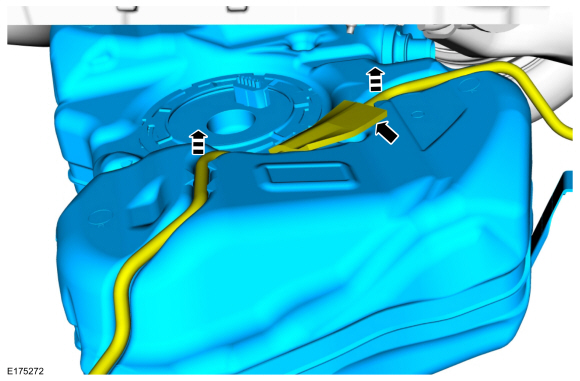

11. 11
    Опустите топливный бак настолько, чтобы отсоединить паропровод. Снимите топливный бак.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
