Ford Fiesta: Информационно-развлекательная система - Общая информация - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем/информационно-развлекательной системой. Диагностика и тестирование

Форд Фиеста 2014 - 2019 Руководство по ремонту / Информационно-развлекательные системы / Информационно-развлекательная система — общая информация — автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем Информационно-развлекательная система. Диагностика и тестирование

Диаграмма кодов неисправности: ACM

код неисправности	Описание	Действие
B1A01:01	Докладчик № 1: Общая электрическая неисправность	Если вас беспокоит дверной динамик LHF, перейдите к тесту Pinpoint H. Если вас беспокоит дверной твитер LHF, перейдите к тесту Pinpoint I.
B1A01:11	Динамик №1: замыкание цепи на массу	Если вас беспокоит дверной динамик LHF, перейдите к тесту Pinpoint H. Если вас беспокоит дверной твитер LHF, перейдите к тесту Pinpoint I.
B1A01:12	Динамик №1: короткое замыкание на батарею	Если вас беспокоит дверной динамик LHF, перейдите к тесту Pinpoint H. Если вас беспокоит дверной твитер LHF, перейдите к тесту Pinpoint I.
B1A01:13	Спикер №1: Цепь открыта	ПЕРЕЙТИ к точному тесту H
B1A02:01	Докладчик № 2: Общая электрическая неисправность	Если вас беспокоит дверной громкоговоритель RHF, перейдите к тесту Pinpoint J. Если вас беспокоит дверной высокочастотный динамик RHF, перейдите к тесту Pinpoint K.
B1A02:11	Динамик №2: замыкание цепи на массу	Если вас беспокоит дверной громкоговоритель RHF, перейдите к тесту Pinpoint J. Если вас беспокоит дверной высокочастотный динамик RHF, перейдите к тесту Pinpoint K.
B1A02:12	Динамик №2: короткое замыкание на батарею	Если вас беспокоит дверной громкоговоритель RHF, перейдите к тесту Pinpoint J. Если вас беспокоит дверной высокочастотный динамик RHF, перейдите к тесту Pinpoint K.
B1A02:13	Динамик №2: Цепь разомкнута	ПЕРЕЙТИ к точному тесту J
B1A03:01	Докладчик № 3: Общая электрическая неисправность	ПЕРЕЙТИ к точечному тесту L
B1A03:11	Динамик №3: Замыкание цепи на массу	ПЕРЕЙТИ к точечному тесту L
B1A03:12	Динамик №3: короткое замыкание на аккумулятор	ПЕРЕЙТИ к точечному тесту L
B1A03:13	Спикер № 3: Цепь разомкнута	ПЕРЕЙТИ к точечному тесту L
B1A04:01	Докладчик № 4: Общая электрическая неисправность	ПЕРЕЙТИ к точному тесту M
B1A04:11	Динамик №4: замыкание цепи на массу	ПЕРЕЙТИ к точному тесту M
B1A04:12	Динамик №4: короткое замыкание на батарею	ПЕРЕЙТИ к точному тесту M
B1A04:13	Динамик № 4: Цепь разомкнута	ПЕРЕЙТИ к точному тесту M
B1A56:21	Антенна: Амплитуда сигнала < минимума	Если код DTC B1A56:21 устанавливается после выполнения диагностических тестов лицевой панели, НЕ УЧИТЫВАЙТЕ этот код DTC. . Этот тест используется для тестирования конца линии или ремонтного участка на завод по сборке автомобилей. Каждому заводу присвоена своя частота и Требования к мощности сигнала. Прохождение и прохождение этого теста зависит от местных радиостанций. Если ни одна местная станция не вещает на требуемой частоты, тест не пройден.
Б1А89:11	Спутниковая антенна: короткое замыкание на массу	Если вас интересует спутниковое радио, перейдите к тесту Pinpoint B. Если вас беспокоит SIRIUS Travel Link, ПЕРЕЙДИТЕ к тесту Pinpoint C Для навигации (при наличии) ПЕРЕЙДИТЕ к тесту определения местоположения Y. Если вас беспокоит компас, перейдите к тесту Pinpoint Z.
Б1А89:13	Спутниковая антенна: цепь разомкнута	Если вас интересует спутниковое радио, перейдите к тесту Pinpoint B. Если вас беспокоит SIRIUS Travel Link, ПЕРЕЙДИТЕ к тесту Pinpoint C Для навигации (при наличии) ПЕРЕЙДИТЕ к тесту определения местоположения Y. Если вас беспокоит компас, перейдите к тесту Pinpoint Z.
B1D19:49	Блок компакт-дисков: внутренняя электронная неисправность	ПЕРЕЙТИ к тесту Pinpoint V
Б1Д19:4Б	Компакт-диск: перегрев	ПЕРЕЙТИ к тесту Pinpoint V
U0155:00	Потеряна связь с модулем управления IPC: нет информации о подтипе	ПЕРЕЙТИ к рекламе Pinpoint Test
U0253:00	Потеряна связь с интерфейсным модулем дополнительного протокола: нет информации о подтипе	ПЕРЕЙТИ к точечному тесту AH
U0256:00	Нарушена связь с интерфейсным модулем передних органов управления "A": нет информации о подтипе	ПЕРЕЙТИ к точному тесту ИИ
U201A: 51	Основные данные калибровки модуля управления: не запрограммировано	Этот код неисправности устанавливается из-за неправильной или неполной конфигурации ACM. С помощью диагностического сканера ВЫПОЛНИТЕ процедуру программирования ACM. используя исходные данные. Информацию об исполнительных данных см. Ссылаться на: Конфигурация модуля — работа системы и описание компонентов (418-01 Конфигурация модуля, описание и работа). См. исполнительные данные.
U2100:00	Начальная конфигурация не завершена: нет информации о подтипе	Этот код неисправности устанавливается из-за неправильной или неполной конфигурации ACM. С помощью диагностического сканера ВЫПОЛНИТЕ процедуру программирования ACM. используя исходные данные. Информацию об исполнительных данных см. Ссылаться на: Конфигурация модуля — работа системы и описание компонентов (418-01 Конфигурация модуля, описание и работа). См. исполнительные данные.
U2101:00	Конфигурация модуля управления несовместима: нет информации о подтипе	Этот код неисправности устанавливается из-за неправильной или неполной конфигурации ACM. С помощью диагностического сканера ВЫПОЛНИТЕ процедуру программирования ACM. используя исходные данные. Информацию об исполнительных данных см. Ссылаться на: Конфигурация модуля — работа системы и описание компонентов (418-01 Конфигурация модуля, описание и работа). См. исполнительные данные.
U3000:41	Модуль управления: общая ошибка контрольной суммы	СНЯТЬ код неисправности. ПОДОЖДИТЕ не менее 10 секунд. ПОВТОРИТЕ самопроверку. Если DTC U3000:41 регистрируется снова, УСТАНОВИТЕ новый ACM. Ссылаться на: Передний блок управления аудиосистемой (ACM) (415-00A Информационно-развлекательная система) Система - Общая информация - Автомобили с: AM/FM/CD/SYNC, Удаление и Монтаж).
U3000:42	Модуль управления: общий сбой памяти	СНЯТЬ код неисправности. ПОДОЖДИТЕ не менее 10 секунд. ПОВТОРИТЕ самопроверку. Если DTC U3000:42 регистрируется снова, УСТАНОВИТЕ новый ACM. Ссылаться на: Передний блок управления аудиосистемой (ACM) (415-00A Информационно-развлекательная система) Система - Общая информация - Автомобили с: AM/FM/CD/SYNC, Удаление и Монтаж).
U3000:96	Модуль управления: внутренняя неисправность компонента	СНЯТЬ код неисправности. ПОДОЖДИТЕ не менее 10 секунд. ПОВТОРИТЕ самопроверку. Если DTC U3000:96 регистрируется снова, УСТАНОВИТЕ новый ACM. Ссылаться на: Передний блок управления аудиосистемой (ACM) (415-00A Информационно-развлекательная система) Система - Общая информация - Автомобили с: AM/FM/CD/SYNC, Удаление и Монтаж).
U3003:16	Напряжение батареи: напряжение цепи ниже порогового значения	ПЕРЕЙТИ к точечному тесту AJ
U3003:17	Напряжение батареи: напряжение цепи выше порогового значения	ПЕРЕЙТИ к точечному тесту AK

Диаграмма DTC: APIM

код неисправности

Описание

Действие

Б108Е:01

Дисплей: Общая электрическая неисправность

ПЕРЕЙТИ к точечному тесту W

Б108Е:12

Дисплей: короткое замыкание на батарею

ПЕРЕЙТИ к точечному тесту W

Б108Э: 63

Дисплей: Превышение времени защиты цепи/компонента

ПЕРЕЙТИ к точечному тесту W

B119F:01

Антенна GPS: общая электрическая неисправность

Для навигации (при наличии) ПЕРЕЙДИТЕ к тесту определения местоположения Y.
Если вас беспокоит компас, перейдите к тесту Pinpoint Z.

B119F: 13

Антенна GPS: обрыв цепи

Для навигации (при наличии) ПЕРЕЙДИТЕ к тесту определения местоположения Y.
Если вас беспокоит компас, перейдите к тесту Pinpoint Z.

Б11БА:1С

Блок переключателей аудиосистемы на рулевом колесе: напряжение в цепи вне допустимого диапазона

ПЕРЕЙТИ к тесту Pinpoint U

Б11БА: 63

Блок переключателей аудиосистемы на рулевом колесе: истечение времени защиты цепи/компонента

ПЕРЕЙТИ к тесту Pinpoint U

B1252:11

USB-порт: короткое замыкание на землю

ПЕРЕЙТИ к точному тесту Q

B1252:13

USB-порт: цепь разомкнута

ПЕРЕЙТИ к точному тесту Q

B12B8:11

USB-порт №2: короткое замыкание на массу

ПРИМЕЧАНИЕ: Этот DTC относится к USB-порту № 2 на самом APIM, который не используется.

ПРОВЕРЬТЕ APIM USB-порт № 2 на наличие повреждений и УДАЛИТЕ любой мусор.
УДАЛИТЕ диагностические коды неисправностей (DTC).
ПОДОЖДИТЕ не менее 10 секунд.
ПОВТОРИТЕ самопроверку APIM.

Если код DTC B12B8:11 получен снова, ВЫПОЛНИТЕ проверку оборудования APIM.

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

B14FD:11

Подключение внешнего управления мультимедиа: короткое замыкание цепи на массу

ПЕРЕЙТИ к точному тесту Q

B1D79:11

Вход микрофона: короткое замыкание на массу

ПЕРЕЙТИ к точечному тесту P

B1D79:12

Вход микрофона: короткое замыкание на батарею

ПЕРЕЙТИ к точечному тесту P

B1D79:13

Микрофонный вход: цепь разомкнута

ПЕРЕЙТИ к точечному тесту P

С1001:01

Камера системы технического зрения: общая электрическая неисправность

СМ.: Система помощи при парковке (413-13B Система помощи при парковке — Автомобили с камерой системы помощи при парковке, диагностика и тестирование).
См. Заднее видео не работает.

U0121:00

Нарушена связь с модулем управления антиблокировочной тормозной системой (ABS): нет информации о подтипе

ПЕРЕЙТИ к тесту Pinpoint AA

U0140:00

Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе

ПЕРЕЙТИ к Pinpoint Test AB

U0151:00

Потеряна связь с модулем управления системами безопасности: нет информации о подтипе

ПЕРЕЙТИ к точечному тесту AC

U0155:00

Потеряна связь с модулем управления IPC комбинации приборов: нет информации о подтипе

ПЕРЕЙТИ к рекламе Pinpoint Test

U0159:00

Потеряна связь с модулем управления системой помощи при парковке "A": нет информации о подтипе

ПЕРЕЙТИ к точечному тесту AF

U0162:00

Потеряна связь с модулем навигационного дисплея: нет информации о подтипе

ПЕРЕЙТИ к точечному тесту W

U0184:00

Потеряна связь с радио: нет информации о подтипе

ПЕРЕЙТИ в Pinpoint Test AG

U0256:00

Нарушена связь с интерфейсным модулем передних органов управления "A": нет информации о подтипе

ПЕРЕЙТИ к точному тесту ИИ

U0415:00

Неверные данные, полученные от модуля управления антиблокировочной тормозной системой (ABS): нет информации о подтипе

ПОЛУЧИТЕ и СЛЕДИТЕ за диагностическими кодами неисправностей (DTC), присутствующими в модуле ABS.
ССЫЛАТЬСЯ до: Антиблокировочная тормозная система (ABS) и система курсовой устойчивости (206-09 Антиблокировочная тормозная система (ABS) и система курсовой устойчивости, диагностика и Тестирование).
• Если в модуле ABS отсутствуют диагностические коды неисправностей (DTC), ПРОВЕДИТЕ ДИАГНОСТИКУ наблюдаемого симптома.

U0422:00

Неверные данные, полученные от модуля управления кузовным оборудованием: нет информации о подтипе

ПОЛУЧИТЕ диагностические коды неисправностей (DTC), имеющиеся в BCM, и СЛЕДУЙТЕ им.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).
• Если в BCM нет диагностических кодов неисправностей (DTC), ПРОВЕДИТЕ ДИАГНОСТИКУ наблюдаемого симптома.

U0423:00

Неверные данные, полученные от модуля управления приборной панелью: нет информации о подтипе

ПОЛУЧИТЕ и СЛЕДИТЕ за диагностическими кодами неисправностей (DTC), присутствующими в IPC.
ССЫЛАТЬСЯ Кому: контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы (413-01 Инструментарий, центр сообщений и предупреждающие звуковые сигналы, диагностика и Тестирование).
• Если в IPC нет диагностических кодов неисправностей (DTC), ПРОВЕДИТЕ ДИАГНОСТИКУ наблюдаемого симптома.

U0452:00

Неверные данные, полученные от модуля управления средствами защиты: нет информации о подтипе

ПОЛУЧИТЕ и СЛЕДИТЕ за диагностическими кодами неисправностей (DTC), присутствующими в RCM.
СМ.: Дополнительная система пассивной безопасности (SRS) (501-20 Дополнительная система пассивной безопасности) .
• Если в RCM нет диагностических кодов неисправностей (DTC), ПРОВЕДИТЕ ДИАГНОСТИКУ наблюдаемого симптома.

U1A00:87

Частная сеть связи: отсутствует сообщение

Если вас интересует спутниковое радио, перейдите к тесту Pinpoint B.
Если вас беспокоит SIRIUS Travel Link, ПЕРЕЙДИТЕ к тесту Pinpoint C
Для навигации (при наличии) ПЕРЕЙДИТЕ к тесту определения местоположения Y.
Если вас беспокоит компас, перейдите к тесту Pinpoint Z.

U2017: 45

Программное обеспечение модуля управления № 2: сбой программной памяти

УДАЛИТЕ все коды неисправности непрерывной диагностики памяти (CMDTC).
ПОДОЖДИТЕ не менее 10 секунд.
ПОЛУЧИТЕ все коды неисправностей непрерывной диагностики памяти (CMDTC).

Если DTC U2017:45 получен снова, ВЫПОЛНИТЕ проверку оборудования APIM.

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

U2017: 51

Программное обеспечение модуля управления № 2: не запрограммировано

Этот код неисправности устанавливается из-за неправильного или неполного APIM. программирование/обеспечение. С помощью диагностического сканера ВЫПОЛНИТЕ APIM процедура программирования.
СМ.: Программирование модуля SYNC [APIM] (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

U2017: 52

Программное обеспечение модуля управления № 2: не активировано

U2017: 54

Программное обеспечение модуля управления №2: отсутствует калибровка

U2100:00

Начальная конфигурация не завершена: нет информации о подтипе

U2101:00

Конфигурация модуля управления несовместима: нет информации о подтипе

U3000:04

Модуль управления: внутренний сбой системы

УДАЛИТЕ все коды неисправности непрерывной диагностики памяти (CMDTC).
ПОДОЖДИТЕ не менее 10 секунд.
ПОЛУЧИТЕ все коды неисправностей непрерывной диагностики памяти (CMDTC).

Если DTC U3000:04 получен снова, ВЫПОЛНИТЕ проверку оборудования APIM.

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

U3000:09

Модуль управления: неисправность компонента

УДАЛИТЕ все коды неисправности непрерывной диагностики памяти (CMDTC).
ПОДОЖДИТЕ не менее 10 секунд.
ПОЛУЧИТЕ все коды неисправностей непрерывной диагностики памяти (CMDTC).

Если DTC U3000:09 получен снова, ВЫПОЛНИТЕ проверку оборудования APIM.

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

U3000:41

Модуль управления: общая ошибка контрольной суммы

УДАЛИТЕ диагностические коды неисправностей (DTC).
ПОДОЖДИТЕ не менее 10 секунд.
ПОВТОРИТЕ самопроверку APIM.

Если DTC U3000:41 получен снова, ВЫПОЛНИТЕ проверку оборудования APIM.

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

U3000:88

Модуль управления: шина отключена

ПРИМЕЧАНИЕ: Модуль не смог установить связь сети в определенный момент времени. На данный момент неисправность отсутствует, т.к. модуль должен был связаться с диагностическим сканером, чтобы сообщить этот код неисправности.

Чтобы избежать повторных проблем с сетью:

ПРОВЕРЬТЕ проводку APIM на наличие повреждений или коррозии. Информацию о схемах и разъемах см. в ячейке 14 электрических схем.
УДАЛИТЕ все коды неисправности непрерывной диагностики памяти (CMDTC).
ПОДОЖДИТЕ не менее 10 секунд.
ПОВТОРИТЕ проверку сети с помощью диагностического сканера.

U3003:16

Напряжение батареи: напряжение цепи ниже порогового значения

ПЕРЕЙТИ к точечному тесту AJ

U3003:17

Напряжение батареи: напряжение цепи выше порогового значения

ПЕРЕЙТИ к точечному тесту AK

Диаграмма DTC: FCIM

код неисправности	Описание	Действие
U0009:88 (только Sony® FCIM)	Высокоскоростная коммуникационная шина CAN (-) Закорочена на шину (+): шина отключена	Модуль не смог установить связь сети в определенный момент времени. На данный момент неисправность отсутствует (т. модуль должен был связаться с диагностическим сканером, чтобы сообщить об этом DTC. ПРОВЕРЬТЕ целостность разъемов и проводки.
U0155:00 (только Sony® FCIM)	Потеряна связь с модулем управления комбинации приборов (IPC): нет информации о подтипе	ПЕРЕЙТИ к рекламе Pinpoint Test
U0155:87 (только FCIM без торговой марки)	Потеряна связь с модулем управления комбинации приборов (IPC): отсутствует сообщение	ПЕРЕЙТИ к точечному тесту AE
U0423:00 (только Sony® FCIM)	Неверные данные, полученные от модуля управления приборной панелью: нет информации о подтипе	ПОЛУЧИТЕ и СЛЕДИТЕ за диагностическими кодами неисправностей (DTC), присутствующими в IPC. ССЫЛАТЬСЯ Кому: контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы (413-01 Инструментарий, центр сообщений и предупреждающие звуковые сигналы, диагностика и Тестирование). • Если в IPC нет диагностических кодов неисправностей (DTC), ПРОВЕДИТЕ ДИАГНОСТИКУ наблюдаемого симптома.
U2013: 63	Блок переключателей: тайм-аут защиты цепи/компонента	УДАЛИТЕ диагностические коды неисправностей (DTC). ПОДОЖДИТЕ не менее 10 секунд. ПОВТОРИТЕ самопроверку. Если DTC U2013:63 получен снова, УСТАНОВИТЕ новый FCIM. СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).
U201A:51 (только FCIM без торговой марки)	Основные данные калибровки модуля управления: не запрограммировано	Этот код неисправности устанавливается из-за неправильной или неполной конфигурации FCIM. С помощью диагностического сканера ВЫПОЛНИТЕ процедуру программирования FCIM. используя исходные данные. Информацию об исполнительных данных см. Ссылаться на: Конфигурация модуля — работа системы и описание компонентов (418-01 Конфигурация модуля, описание и работа). См. исполнительные данные.
U3000:41	Модуль управления: общая ошибка контрольной суммы	УДАЛИТЕ диагностические коды неисправностей (DTC). ПОДОЖДИТЕ не менее 10 секунд. ПОВТОРИТЕ самопроверку. Если DTC U3000:41 регистрируется снова, УСТАНОВИТЕ новый FCIM. СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).
U3000:42	Модуль управления: общий сбой памяти	УДАЛИТЕ диагностические коды неисправностей (DTC). ПОДОЖДИТЕ не менее 10 секунд. ПОВТОРИТЕ самопроверку. Если DTC U3000:42 регистрируется снова, УСТАНОВИТЕ новый FCIM. СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).
U3003:16	Напряжение батареи: напряжение цепи ниже порогового значения	ПЕРЕЙТИ к точечному тесту AJ
U3003:17	Напряжение батареи: напряжение цепи выше порогового значения	ПЕРЕЙТИ к точечному тесту AK

Таблицы симптомов

Таблица симптомов: дисплей

Состояние	Возможные источники	Действия
Навигация не работает или работает неправильно — при наличии	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к тесту Pinpoint Y
SIRIUS Travel Link не работает или работает неправильно - если есть навигация	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту C
Компас не работает или работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту Z
FDIM пустой или черный	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту W
Изображение, отображаемое на FDIM, неправильное, цвет изображения неправильный, изображение искажено, мерцает или нечеткое.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту W
Изображение на FDIM заблокировано или заморожено	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту W
FDIM меняет яркость	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к тесту Pinpoint X
FDIM не реагирует на прикосновения	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту W
FDIM медленно реагирует на прикосновения	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту W

Таблица симптомов: СМИ/телефон

Состояние	Возможные источники	Действия
Все монофонические выходы APIM не работают или работают неправильно СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция). См. список монофонических выходов в APIM.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту N
Все стереовыходы APIM не работают или работают неправильно СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция). См. APIM для получения списка стереовыходов.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту O
Bluetooth не работает или работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту S
SYNC® AppLink™ не работает или работает неправильно	Обратитесь к тесту Pinpoint	ПОРУЧИТЕ клиенту проверить платформа мобильного устройства, приложение и версия приложения список совместимости. Ссылаться на: owner.ford.com/how-tos/sync-technology/all/phone-setup/how-your-device-works-with-sync.html или es.owner.ford.com/how-tos/sync-technology/all/phone-setup/how-your-device-works-with-sync.html Это нормальная работа для несовместимых платформ мобильных устройств, приложения и версии приложений, недоступные через SYNC® AppLink™. Если платформа мобильного устройства, приложение и версия приложения совместимы, и устройство подключен только через Bluetooth, ПЕРЕЙДИТЕ к Pinpoint Test S Если платформа мобильного устройства, приложение и версия приложения совместимы, и устройство подключен через Bluetooth и USB-порт, перейдите к Pinpoint Test Q
APIM не подтверждает голосовые команды, и исходящий звук не передается во время телефонного звонка.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту P
Проигрыватель компакт-дисков не работает или работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к тесту Pinpoint V
Концентратор USB не работает или работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту Q
Отображается сообщение 911 Assist не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту R
Wi-Fi не работает или работает неправильно	См. литературу владельца	СМ.: Информационно-развлекательная система (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, диагностикой и тестированием). См. схему системы, описание системы SYNC® и описание компонентов APIM.
Wi-Fi не работает или работает неправильно	См. литературу владельца	ПОСОВЕТУЙТЕ покупателю обратиться к разделу «WiFi Проблемы» в разделе «Устранение неполадок SYNC 3» приложения к SYNC® 3. Хозяйственная литература.

Таблица симптомов: Радио

Состояние	Возможные источники	Действия
AM-радио не работает или работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту А
FM-радио не работает или работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту А
HD Radio® не работает или работает неправильно - при наличии	См. литературу владельца	ПОСОВЕТУЙТЕ покупателю обратиться к «HD Радиоприем и поиск неисправностей станций» в литературе для владельцев.
Спутниковое радио не работает или работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту B

Таблица симптомов: Качество звука

Состояние	Возможные источники	Действия
При включении зажигания из динамиков слышен громкий хлопающий звук.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту D
Нет звука из всех динамиков	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту E
Плохое качество звука или искаженный звук из одного или нескольких динамиков (не всех динамиков)	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту F
Громкость с компенсацией скорости работает неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту G
Дверной динамик LHF не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту H
Дверной твитер LHF не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту I
Дверной динамик RHF не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту J
Дверной твитер RHF не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту K
Не работает правый дверной динамик	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту L
Не работает левый дверной динамик	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту M

Таблица симптомов: переключатели

Состояние	Возможные источники	Действия
Аудиосистема не работает должным образом с FCIM	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту T
Переключатели на левом рулевом колесе не работают или работают неправильно	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к тесту Pinpoint U

Точные тесты

AM/FM-радио не работает или работает неправильно

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Информацию о схемах и разъемах см. в ячейке 12 электрических схем.

Нормальная работа и неисправности

СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция).
См. раздел AM/FM-радио, RDS, антенна и шумоподавляющее оборудование.

Возможные источники

Канал не найден в выбранной категории RDS
Система зарядки
Проводка, клеммы или разъемы
Система зажигания
Оборудование для подавления шума
Коаксиальный кабель антенны AM/FM
AM/FM-антенна
Коррозия монтажной поверхности
АКМ

ТОЧНЫЙ ТЕСТ A: АМ (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) РАДИО НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО

A1 ПРОВЕРЬТЕ ПРИЕМ АУДИОСИСТЕМЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Управляйте аудиосистемой в режиме AM/FM.

Проверить прием при работающем двигателе, и при выключенном двигателе.

Проблема возникает только при работающем двигателе?

Да	ПЕРЕЙТИ к A2

Нет

• Если вас интересует только AM-радио, ПЕРЕЙДИТЕ к пункту A4.
• Если вас интересует только FM-радио или одновременно AM- и FM-радио, ПЕРЕЙДИТЕ к пункту A7.

A2 ПРОВЕРЬТЕ ГЕНЕРАТОР

Зажигание ВЫКЛ.

УВЕДОМЛЕНИЕ: Не допускайте, чтобы клемма кабеля B+ генератора контактировать с проводящей поверхностью. Несоблюдение этого инструкции может привести к травме или повреждению автомобиля. Отсоедините: Генератор B+ Кабель C102B.

Запустить двигатель.

Управляйте аудиосистемой в режиме AM/FM.

Прием в порядке?

Да

УСТАНОВИТЕ новый генератор.
• Для автомобилей с 1,0-литровым двигателем Fox GTDI (90 кВт/120 л.с.)
СМ.: Генератор — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma (414-02 Генератор и регулятор, снятие и установка). • Для автомобилей с 1,6-литровым двигателем Duratec-16V Ti-VCT (88 кВт/120 л.с.) — Sigma,
СМ.: Генератор — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma (414-02 Генератор и регулятор, снятие и установка). • Для автомобилей с двигателем 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma,
СМ.: Генератор — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-02 Генератор и регулятор, снятие и установка).

Нет

ПЕРЕЙТИ к A3

A3 ПРОВЕРЬТЕ ЦЕПИ ЗАЖИГАНИЯ

Зажигание ВЫКЛ.

Подключите: Генератор B+ Кабель C102B.

Визуально осмотрите моторный отсек и сделайте убедитесь, что все катушки зажигания правильно и надежно подключены, и что видимых трещин в корпусах катушек нет.

Осмотрите все жгуты проводов и разъемы на предмет поврежденной изоляции, ослабления крепления или поломки.

Компоненты зажигания в порядке?

Да	ИСПОЛЬЗУЙТЕ соединительный кабель для временного заземления различных части автомобиля (примеры включают: двигатель, крылья, боковые панели, листового металла кузова) к раме. Когда шум устранен, ПРЕДОСТАВЬТЕ постоянное заземление, где это необходимо.

Нет

ОТРЕМОНТИРУЙТЕ систему зажигания, если это необходимо.

A4 ПРОВЕРКА AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) СХЕМА УСИЛИТЕЛЯ СИГНАЛА ДЛЯ ПРАВИЛЬНОГО НАПРЯЖЕНИЯ

Зажигание ВЫКЛ.

Отсоедините: Антенна C9021.

Зажигание включено.

Включите аудиосистему в режиме AM.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9021-2		Земля

Напряжение больше 11 вольт?

Да	ПЕРЕЙТИ на A7

Нет

ПЕРЕЙТИ к A5

A5 ПРОВЕРКА AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) ЦЕПЬ УСИЛИТЕЛЯ СИГНАЛА ПРИ ЗАМЫКЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить: АКМ С240А.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9021-2		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ к A6

Нет

ОТРЕМОНТИРУЙТЕ цепь.

A6 ПРОВЕРКА AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) СХЕМА УСИЛИТЕЛЯ СИГНАЛА ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9021-2		C240A-2

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к A20

Нет

ОТРЕМОНТИРУЙТЕ цепь.

A7 ПРОВЕРЬТЕ ПЕРЕДНИЙ УГОЛ (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отсоедините коаксиальный кабель антенны AM/FM от ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Отсоедините: Соединение встроенного коаксиального кабеля антенны AM / FM за правой нижней панелью обшивки капота.
СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Земля
Экран коаксиального кабеля антенны AM/FM на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел спутникового радио/GPS/кабеля. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ к A8

A8 ПРОВЕРЬТЕ ПЕРЕДНИЙ УГОЛ (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛА КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ к A9

Нет

ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел спутникового радио/GPS/кабеля.
СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

A9 ПРОВЕРЬТЕ ПЕРЕДНИЙ УГОЛ (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛА И ЭКРАН АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ ДЛЯ ОТКРЫТОГО КАБЕЛЯ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Жила коаксиального кабеля передней антенны AM / FM на встроенном соединении
Экран коаксиального кабеля антенны AM/FM на ACM		Экран коаксиального кабеля передней антенны AM / FM на встроенном соединении

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ к A10

Нет

A10 ПРОВЕРЬТЕ ПЕРЕДНИЙ УГОЛ (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Экран коаксиального кабеля антенны AM/FM на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ к A11

Нет

A11 ПРОВЕРЬТЕ ЗАДНИЙ AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Подключение: подключение коаксиального кабеля антенны AM/FM за правой нижней панелью отделки капота.

Отсоедините: Коаксиальный кабель антенны AM/FM от антенного блока.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Земля
Экран коаксиального кабеля антенны AM/FM на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый коаксиальный кабель задней антенны AM/FM. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙДИТЕ к A12

A12 ПРОВЕРЬТЕ ЗАДНИЙ AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛА КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к A13

Нет

ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый коаксиальный кабель задней антенны AM/FM.
СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

A13 ПРОВЕРЬТЕ ЗАДНИЙ AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛА И ЭКРАН АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ ДЛЯ ОТКРЫТОГО КАБЕЛЯ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Жила коаксиального кабеля антенны AM/FM на антенном блоке (со стороны жгута)
Экран коаксиального кабеля антенны AM/FM на ACM		Экран коаксиального кабеля антенны AM/FM на антенном блоке (со стороны жгута)

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙДИТЕ к A14

Нет

A14 ПРОВЕРЬТЕ ЗАДНИЙ AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Экран коаксиального кабеля антенны AM/FM на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к A15

Нет

A15 ПРОВЕРКА AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛЬЯ И ЭКРАН АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Подключите: Коаксиальный кабель антенны AM/FM к антенному блоку.

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Земля
Экран коаксиального кабеля антенны AM/FM на ACM		Земля

Напряжение есть?

Да	УСТАНОВИТЕ новую антенну. СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙДИТЕ к A16

A16 ПРОВЕРКА AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЖИЛЬЯ АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к A17

Нет

УСТАНОВИТЕ новую антенну.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

A17 ПРОВЕРКА AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) СЕРДЕЧНИК АНТЕННОГО БЛОКА И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Жила коаксиального кабеля антенны AM/FM на ACM		Экран коаксиального кабеля антенны AM/FM на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к A18

Нет

A18 ПРОВЕРКА AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ЗАЗЕМЛЕНИЕМ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран коаксиального кабеля антенны AM/FM на ACM		Земля

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙДИТЕ к A20

Нет

ПЕРЕЙДИТЕ к A19

A19 ПРОВЕРКА AM (АМПЛИТУДНАЯ МОДУЛЯЦИЯ) / FM (ЧАСТОТНАЯ МОДУЛЯЦИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ОСНОВАНИЕМ АНТЕННОГО БЛОКА

Снимите антенну AM/FM.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран антенного блока AM/FM на антенном блоке (со стороны компонентов)		Основание антенны AM/FM (неокрашенная поверхность)

Сопротивление меньше 1 Ом?

Да

ПРОВЕРЬТЕ и ОТРЕМОНТИРУЙТЕ любую коррозию на антенном блоке. основание и/или монтажная поверхность автомобиля. ПЕРЕустановите антенну и убедитесь, что достигается правильное значение крутящего момента.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

УСТАНОВИТЕ новую антенну AM/FM.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

A20 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Спутниковое радио не работает или работает неправильно

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция).
См. MyKey®, спутниковое радио и антенну.

Условия срабатывания неисправности DTC

код неисправности

Описание

Условия срабатывания отказа

Тип кода неисправности

Б1А89:11

Спутниковая антенна: короткое замыкание на массу

Устанавливается ACM при обнаружении короткого замыкания на массу в течение более 1 секунды в любом из следующих случаев:

Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS
Сплиттер спутникового радио/GPS
Заднее спутниковое радио/коаксиальный кабель GPS
Антенна

Непрерывно и по запросу

Б1А89:13

Спутниковая антенна: цепь разомкнута

Устанавливается ACM при обнаружении обрыва в течение более 250 миллисекунд в любом из следующих случаев:

Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS
Сплиттер спутникового радио/GPS
Заднее спутниковое радио/коаксиальный кабель GPS
Антенна

Непрерывно и по запросу

Возможные источники

Срок действия подписки истек
Препятствия в зоне прямой видимости спутниковой антенны
Неправильно подобранный ESN
Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS
Сплиттер спутникового радио/GPS
Заднее спутниковое радио/коаксиальный кабель GPS
AM/FM/спутниковое радио/антенна GPS
АКМ

ТОЧНЫЙ ТЕСТ B: СПУТНИКОВОЕ РАДИО НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО

B1 ПРОВЕРЬТЕ СТАТУС ПОДПИСКИ

Управляйте аудиосистемой в режиме спутникового радио.

С помощью кнопок FCIM TUNE UP или TUNE DOWN проверьте, можно ли выбрать каналы, отличные от 0 и 184.

Можно ли выбрать каналы, отличные от 0 и 184?

Да	ПЕРЕЙДИТЕ к B5

Нет

Если АКМ имеет нет был заменен ранее, срок действия подписки истек. ПОРУЧИТЕ клиенту связаться с SIRIUS для повторной активации подписки.
Если АКМ был заменено ранее, ПЕРЕЙДИТЕ к B2

B2 ПРОВЕРЬТЕ, ЕСЛИ ЕСТЬ ESN (СЕРИЙНЫЙ НОМЕР ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ) /НЕСООТВЕТСТВИЕ VIN НА АККАУНТЕ КЛИЕНТА

Получите спутниковое радио ESN, настроившись на канал 0.

Обратитесь в службу поддержки дилеров SIRIUS (888-465-8528).

Узнайте, совпадают ли ESN и VIN в файле SIRIUS клиента с ESN и VIN, полученными от автомобиля.

Совпадают ли ESN и VIN в файле SIRIUS клиента с ESN и VIN, полученными от автомобиля?

Да	Срок действия подписки истек. ПОРУЧИТЕ клиенту связаться с SIRIUS для повторной активации подписки.

Нет

ПЕРЕЙТИ к B3

B3 ПОВТОРНО ПРОВЕРЬТЕ СТАТУС ПОДПИСКИ

Как только правильный ESN будет сопоставлен с VIN, обратитесь в SIRIUS. Линия поддержки дилера, если подписка подписана или отписана.

Сообщает ли линия поддержки дилеров SIRIUS, что срок действия подписки истек?

Да	ПОРУЧИТЕ клиенту связаться с SIRIUS для повторной активации подписки.

Нет

ПЕРЕЙТИ к B4

B4 ОТПРАВЬТЕ СИГНАЛ АКТИВАЦИИ SIRIUS И ПОВТОРНО ПРОВЕРЬТЕ СПУТНИКОВУЮ РАДИОСИСТЕМУ НА ПРАВИЛЬНОСТЬ РАБОТЫ

С помощью диагностического сканера просмотрите идентификаторы параметров ACM (PID).

Отслеживайте уровень сигнала спутникового радио PID (SAT_SIG_STR).

Если ПИД читает «Нет сигнала» или «Плохой», выведите автомобиль на улицу. которое свободно от препятствий, таких как высокие здания или большие деревья, до тех пор, пока Получено значение PID «Хорошо», «Очень хорошо» или «Отлично».

Управляйте аудиосистемой в режиме спутникового радио.

ПРИМЕЧАНИЕ: Активация может занять до 15 минут сигнал, который будет получен, и функции спутникового радио для работы. См. www.siriusxm.com/refresh и введите ESN, чтобы отправить сигнал активации на автомобиль.
- Если прошло более 15 минут и спутниковые радиоканалы не обновляются, см. www.siriusxm.com/refresh и снова введите ESN для повторной отправки/обновления сигнала.

Управляйте несколькими каналами аудиосистемы в режиме спутникового радио.

Принимает ли спутниковая радиосистема несколько каналов с нормальным качеством звука?

Да	В настоящее время система работает корректно. Обеспокоенность была результат ESN и VIN в файле SIRIUS клиента, не совпадающем с ESN и VIN получены из автомобиля.

Нет

• Если значение PID "Хорошо", "Очень хорошо" или "Отлично" был можно получить, ОБРАТИТЕСЬ к www.siriusxm.com/refresh и введите ESN для повторной отправки сигнала активации.
• Если значение PID "Хорошо", "Очень хорошо" или "Отлично" не было можно получить, ПЕРЕЙДИТЕ к B6

B5 ПРОВЕРИТЬ ПРИЕМ

С помощью диагностического сканера просмотрите идентификаторы параметров ACM (PID).

Отслеживайте уровень сигнала спутникового радио PID (SAT_SIG_STR).

Если ПИД читает «Нет сигнала» или «Плохой», выведите автомобиль на улицу. которое свободно от препятствий, таких как высокие здания или большие деревья, до тех пор, пока Получено значение PID «Хорошо», «Очень хорошо» или «Отлично».

Управляйте несколькими каналами аудиосистемы в режиме спутникового радио.

Можно ли получить значение PID «Хорошо», «Очень хорошо» или «Отлично» и система спутникового радио принимает несколько каналов с нормальным качество звука?

Да	В настоящее время система работает корректно. беспокойство было связано с препятствиями на линии прямой видимости антенны.

Нет

ПЕРЕЙДИТЕ к B6

B6 ПРОВЕРЬТЕ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) B1A89:11 ИЛИ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) Б1А89:13

Зажигание включено.

С помощью диагностического сканера сотрите диагностические коды неисправностей ACM (DTC).

С помощью диагностического сканера выполните самопроверку ACM.

Установлен ли DTC B1A89:11 и/или DTC B1A89:13 в ACM?

Да	ПЕРЕЙДИТЕ к B7

Нет

ПЕРЕЙТИ на B21

B7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ВЫХОДНОЕ НАПРЯЖЕНИЕ ОТ СПУТНИКОВОГО РАДИОСВЯЗИ КОАКСИАЛЬНОГО КАБЕЛЯ

Зажигание ВЫКЛ.

Отсоедините: Коаксиальный кабель антенны спутникового радио от ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM (сторона компонента)		Земля

Напряжение между 4,4 и 5,5 вольт?

Да	ПЕРЕЙДИТЕ к B8

Нет

ПЕРЕЙТИ на B21

B8 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ АНТЕННЫ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отсоедините: Коаксиальный кабель антенны спутникового радио от ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Отсоедините: Соединение встроенного коаксиального кабеля антенны спутникового радио/GPS за правой нижней панелью отделки капота.
СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел спутникового радио/GPS/кабеля. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙДИТЕ к B9

B9 ПРОВЕРЬТЕ ЖИЛУ КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ РАДИАНТЕННЫ НА КОАКСИАЛЬНОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на B10

Нет

B10 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ РАДИАНТЕННЫ НА ОБРЫВ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля спутникового радио на ACM		Жила коаксиального кабеля передней спутниковой радио/GPS-антенны на встроенном соединении
Экран коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля передней спутниковой радио/GPS-антенны на встроенном соединении

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на B11

Нет

B11 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ АНТЕННЫ РАДИОПРИЕМНИКА НА КОАКСИАЛЬНОЕ ЗАМЫКАНИЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к B12

Нет

B12 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Подключение: Соединение со встроенным коаксиальным кабелем антенны спутникового радио/GPS за правой нижней панелью отделки капота.

Отсоедините: Коаксиальный кабель антенны спутникового радио/GPS от антенного блока.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый коаксиальный кабель задней спутниковой антенны/антенны GPS. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙДИТЕ к B13

B13 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к B14

Нет

ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый коаксиальный кабель задней спутниковой антенны/антенны GPS.
СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

B14 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА И ЭКРАН АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ ДЛЯ ОТКРЫТОГО КАБЕЛЯ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Жила коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона жгута)
Экран коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона жгута)

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на B15

Нет

B15 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к B16

Нет

B16 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛЬЯ И ЭКРАН АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Подключите: коаксиальный кабель антенны спутникового радио/GPS к антенному блоку.

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	УСТАНОВИТЕ новую антенну AM/FM/спутникового радио/GPS. СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на B17

B17 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛЬЯ АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на B18

Нет

УСТАНОВИТЕ новую антенну AM/FM/спутникового радио/GPS.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

B18 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) СЕРДЕЧНИК АНТЕННОГО БЛОКА И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на B19

Нет

B19 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ЗАЗЕМЛЕНИЕМ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона компонента)		Земля

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на B21

Нет

ПЕРЕЙТИ на B20

B20 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ОСНОВАНИЕМ АНТЕННОГО БЛОКА

Снимите антенну AM/FM/спутникового радио/GPS.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона компонента)		Основание антенны спутникового радио/GPS (неокрашенная поверхность)

Сопротивление меньше 1 Ом?

Да

Нет

B21 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите все разъемы ACM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

SIRIUS Travel Link не работает или работает неправильно — при наличии навигатора

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B119F:01	Антенна GPS: общая электрическая неисправность	Устанавливается APIM в случае короткого замыкания на массу или короткого замыкания на аккумуляторную батарею. обнаружен на коаксиальном кабеле GPS между APIM и спутниковым радио/ GPS-сплиттер более 250 миллисекунд.	Непрерывный
B119F: 13	Антенна GPS: обрыв цепи	Устанавливается APIM при обнаружении обрыва на коаксиальном кабеле GPS. между APIM и сплиттером спутникового радио/GPS более 250 миллисекунды.	Непрерывный
Б1А89:11	Спутниковая антенна: короткое замыкание на массу	Устанавливается ACM при обнаружении короткого замыкания на массу в течение более 1 секунды в любом из следующих случаев: Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS Сплиттер спутникового радио/GPS Заднее спутниковое радио/коаксиальный кабель GPS Антенна	Непрерывно и по запросу
Б1А89:13	Спутниковая антенна: цепь разомкнута	Устанавливается ACM при обнаружении обрыва в течение более 250 миллисекунд в любом из следующих случаев: Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS Сплиттер спутникового радио/GPS Заднее спутниковое радио/коаксиальный кабель GPS Антенна	Непрерывно и по запросу
U1A00:87	Частная сеть связи: отсутствует сообщение	Устанавливается APIM при отправке запроса по HS-CAN3 на ACM и не получает действительный ответ от ACM на SDL цепи за пять секунд с не менее чем тремя повторными попытками, или если есть неисправность, которая помешала бы передаче данных через любой из следующее: Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS Сплиттер спутникового радио/GPS Заднее спутниковое радио/коаксиальный кабель GPS Антенна	По требованию

Возможные источники

Срок действия подписки истек
Препятствия в зоне прямой видимости спутниковой антенны
Препятствия в зоне прямой видимости GPS-антенны
Неправильно подобранный ESN
Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS
Сплиттер спутникового радио/GPS
Заднее спутниковое радио/коаксиальный кабель GPS
AM/FM/спутниковое радио/антенна GPS
Проводка, клеммы или разъемы
АКМ
АПИМ

ТОЧНЫЙ ТЕСТ C: SIRIUS TRAVEL LINK НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО, ЕСЛИ ЕСТЬ НАВИГАЦИЯ

C1 ПРОВЕРЬТЕ АКТИВНУЮ ПОДПИСКУ

ПРИМЕЧАНИЕ: Статус подписки на спутниковое радио следует игнорировать на этом шаге, поскольку SIRIUS Travel Link не для работы требуется подписка на спутниковое радио.

Получите доступ к пункту «Информация о подписке» в меню SIRIUS Travel Link.

Отображается ли на дисплее сообщение «Отписано» для трафик, погода, цены на топливо, расписание фильмов, спорт, карта погоды или катание на лыжах условия?

Да

• Если на дисплее отображается «Отписан» для одной или нескольких, но не всех категорий, упомянутых выше, ПЕРЕЙДИТЕ к C32.
• Если на дисплее отображается «Отменен подписка» для всех категорий, упомянутых выше, и если ACM нет был заменен ранее, срок действия подписки истек. ПОРУЧИТЕ клиенту связаться с SIRIUS для повторной активации подписки.
• Если на дисплее отображается «Отписан» для всех категорий, упомянутых выше, и если ACM был заменено ранее, ПЕРЕЙДИТЕ к C2

Нет

• Если в одной или нескольких категориях отображается значок обновления, и доступ к ним или их обновление недоступны, ПЕРЕЙДИТЕ к пункту C5.
• Если доступны все категории, но некоторые функции, зависящие от даты, не работают (например, сезонные спортивные расписания или оценки) или содержат данные не на тот день (например, раз или 5-дневный прогноз), ПЕРЕЙДИТЕ к C9

C2 ПРОВЕРЬТЕ ЕСЛИ ЕСТЬ ESN (СЕРИЙНЫЙ НОМЕР ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ) /НЕСООТВЕТСТВИЕ VIN НА АККАУНТЕ КЛИЕНТА

Получите спутниковое радио ESN, настроившись на канал 0.

Обратитесь в службу поддержки дилеров SIRIUS (888-465-8528).

Узнайте, совпадают ли ESN и VIN в файле SIRIUS клиента с ESN и VIN, полученными от автомобиля.

Совпадают ли ESN и VIN в файле SIRIUS клиента с ESN и VIN, полученными от автомобиля?

Да	Срок действия подписки истек. ПОРУЧИТЕ клиенту связаться с SIRIUS для повторной активации подписки.

Нет

ПЕРЕЙТИ на С3

C3 ИСПРАВЬТЕ ESN (ЭЛЕКТРОННЫЙ СЕРИЙНЫЙ НОМЕР) /НЕСООТВЕТСТВИЕ VIN И ПОВТОРНО ПОДТВЕРДИТЕ СТАТУС ПОДПИСКИ

Как только правильный ESN будет сопоставлен с VIN, обратитесь в SIRIUS. Линия поддержки дилера, если подписка подписана или отписана.

Сообщает ли линия поддержки дилеров SIRIUS, что срок действия подписки истек?

Да	ПОРУЧИТЕ клиенту связаться с SIRIUS для повторной активации подписки.

Нет

ПЕРЕЙТИ на С4

C4 ОТПРАВЬТЕ СИГНАЛ АКТИВАЦИИ SIRIUS И ПОВТОРНО ПРОВЕРЬТЕ ПРАВИЛЬНУЮ РАБОТУ SIRIUS TRAVEL LINK

С помощью диагностического сканера просмотрите идентификаторы параметров ACM (PID).

Отслеживайте уровень сигнала спутникового радио PID (SAT_SIG_STR).

Если ПИД читает «Нет сигнала» или «Плохой», выведите автомобиль на улицу. которое свободно от препятствий, таких как высокие здания или большие деревья, до тех пор, пока Получено значение PID «Хорошо», «Очень хорошо» или «Отлично».

Используйте SIRIUS Travel Link.

ПРИМЕЧАНИЕ: Активация может занять до 15 минут сигнал, который должен быть получен, и функции SIRIUS Travel Link для обновления и работать. См. www.siriusxm.com/refresh и введите ESN, чтобы отправить сигнал активации на автомобиль.
- Если прошло более 15 минут и SIRIUS Функции Travel Link не обновлялись, см. www.siriusxm.com/refresh и снова введите ESN для повторной отправки/обновления сигнала.

Управляйте различными функциями SIRIUS Travel Link и наблюдайте за их работой.

Правильно ли работает SIRIUS Travel Link?

Да	В настоящее время система работает корректно. Обеспокоенность была результат ESN и VIN в файле SIRIUS клиента, не совпадающем с ESN и VIN получены из автомобиля.

Нет

• Если значение PID "Хорошо", "Очень хорошо" или "Отлично" был могут быть получены, и если одна или несколько категорий отображают значок обновления и не могут быть доступны или обновлены, ПЕРЕЙДИТЕ к C13
• Если значение PID "Хорошо", "Очень хорошо" или "Отлично" был могут быть получены, и если все категории могут быть доступны, но определенные функции, зависящие от даты, не работают (например, сезонные спортивные расписания или оценки) или содержат данные не на тот день (например, время или 5-дневный прогноз погоды), ПЕРЕЙДИТЕ к C9
• Если значение PID "Хорошо", "Очень хорошо" или "Отлично" не было можно получить, ПЕРЕЙДИТЕ на C7

C5 ПРОВЕРКА ПРИЕМА СПУТНИКОВОЙ АНТЕННЫ

С помощью диагностического сканера просмотрите идентификаторы параметров ACM (PID).

Отслеживайте уровень сигнала спутникового радио PID (SAT_SIG_STR).

Если ПИД читает «Нет сигнала» или «Плохой», выведите автомобиль на улицу. которое свободно от препятствий, таких как высокие здания или большие деревья, до тех пор, пока Получено значение PID «Хорошо», «Очень хорошо» или «Отлично».

Можно ли получить значение PID «Хорошо», «Очень хорошо» или «Отлично»?

Да	ПЕРЕЙТИ на С6

Нет

ПЕРЕЙТИ на C7

C6 РАЗРЕШИТЕ ОБНОВЛЕНИЕ КАТЕГОРИЙ И ПРОВЕРЬТЕ ПРАВИЛЬНУЮ РАБОТУ ССЫЛКИ SIRIUS TRAVEL

ПРИМЕЧАНИЕ: Частота обновления категорий варьируется в зависимости от категории и нагрузки данных инфраструктуры SIRIUS.

Подождите 15 минут, пока все категории смогут обновиться.

Управляйте различными функциями SIRIUS Travel Link и наблюдайте за их работой.

Правильно ли работает SIRIUS Travel Link?

Да	В настоящее время система работает корректно. беспокойство было связано с препятствиями на линии прямой видимости антенны.

Нет

ПЕРЕЙТИ на С13

C7 ПРОВЕРЬТЕ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) B1A89:11 ИЛИ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) Б1А89:13

Зажигание включено.

С помощью диагностического сканера сотрите диагностические коды неисправностей ACM (DTC).

С помощью диагностического сканера выполните самопроверку ACM.

Установлен ли DTC B1A89:11 или DTC B1A89:13 в ACM?

Да	ПЕРЕЙТИ на С8

Нет

ПЕРЕЙТИ на C31

C8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ВЫХОДНОЕ НАПРЯЖЕНИЕ ОТ СПУТНИКОВОГО РАДИОСВЯЗИ КОАКСИАЛЬНОГО КАБЕЛЯ

Зажигание ВЫКЛ.

Отсоедините: Коаксиальный кабель антенны спутникового радио от ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM (сторона компонента)		Земля

Напряжение между 4,4 и 5,5 вольт?

Да	ПЕРЕЙТИ на C14

Нет

ПЕРЕЙТИ на C31

C9 ПРОВЕРКА GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ПРИЕМ АНТЕННЫ

Доступ к диагностике лицевой панели.
СМ.: Диагностика безеля (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

Отслеживайте «Количество спутников» и «Режим фиксации» в информации о местоположении APIM.

Если значения меньше 3 для «Количество спутников» или «Нет GPS Fix" для "Fix Mode", выведите автомобиль на открытое место, свободным от препятствий, таких как высокие здания или большие деревья, по крайней мере, 3 спутника указаны для "Количества спутников" и «3D» указано для «Fix Mode».

Может 3 и более спутников и можно ли получить 3D-фикс?

Да	ПЕРЕЙТИ на С10

Нет

ПЕРЕЙТИ на C11

C10 РАЗРЕШИТЕ ОБНОВЛЕНИЕ ФУНКЦИЙ, ЗАВИСИМЫХ ОТ ДАТЫ, И ПРОВЕРЬТЕ ПРАВИЛЬНУЮ РАБОТУ SIRIUS TRAVEL LINK

Подождите 15 минут, пока все категории смогут обновиться.

Управляйте различными функциями SIRIUS Travel Link и наблюдайте за их работой.

Правильно ли работает SIRIUS Travel Link?

Да	В настоящее время система работает корректно. беспокойство было связано с препятствиями на линии прямой видимости антенны.

Нет

ПЕРЕЙТИ на C32

C11 ПРОВЕРЬТЕ GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) КОАКСИАЛЬНЫЙ КАБЕЛЬ НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ, ЗАМЫКАНИЕ НА ЗЕМЛЮ ИЛИ ОБРЫВ

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли DTC B119F:01 или DTC B119F:13 в APIM?

Да	ПЕРЕЙТИ на C12

Нет

ПЕРЕЙТИ на C32

C12 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ВЫХОДНОЕ НАПРЯЖЕНИЕ ОТ GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ПОДКЛЮЧЕНИЕ КОАКСИАЛЬНОГО КАБЕЛЯ

Зажигание ВЫКЛ.

Отсоедините коаксиальный кабель GPS от APIM.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля GPS в APIM (сторона компонента)		Земля

Напряжение между 4,7 и 5,8 вольт?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел спутникового радио/GPS/кабеля. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на C32

C13 ПРОВЕРКА APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U1A00:87

Зажигание включено.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) APIM.

С помощью диагностического сканера выполните самопроверку APIM.

Установлен ли код неисправности U1A00:87 в APIM?

Да	ПЕРЕЙТИ на C27

Нет

ПЕРЕЙТИ на C31

C14 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ АНТЕННЫ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отсоедините: Коаксиальный кабель антенны спутникового радио от ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Отсоедините: Соединение встроенного коаксиального кабеля антенны спутникового радио/GPS за правой нижней панелью отделки капота.
СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел спутникового радио/GPS/кабеля. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на С15

C15 ПРОВЕРЬТЕ ЖИЛУ КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ АНТЕННЫ РАДИОПРИЕМНИКА НА КОАКСИАЛЬНОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на C16

Нет

C16 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ РАДИАНТЕННЫ НА ОБРЫВ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля спутникового радио на ACM		Жила коаксиального кабеля передней спутниковой радио/GPS-антенны на встроенном соединении
Экран коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля передней спутниковой радио/GPS-антенны на встроенном соединении

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на C17

Нет

C17 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ РАДИАНТЕННЫ НА КОАКСИАЛЬНОЕ КОРОТКОЕ ЗАМЫКАНИЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на C18

Нет

C18 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Подключение: Соединение со встроенным коаксиальным кабелем антенны спутникового радио/GPS за правой нижней панелью отделки капота.

Отсоедините: Коаксиальный кабель антенны спутникового радио/GPS от антенного блока.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый коаксиальный кабель задней спутниковой антенны/антенны GPS. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на C19

C19 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на C20

Нет

C20 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА И ЭКРАН АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ ДЛЯ ОТКРЫТОГО КАБЕЛЯ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Жила коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона жгута)
Экран коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона жгута)

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на C21

Нет

C21 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на C22

Нет

C22 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛЬЯ И ЭКРАН АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Подключите: коаксиальный кабель антенны спутникового радио/GPS к антенному блоку.

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	УСТАНОВИТЕ новую антенну AM/FM/спутникового радио/GPS. СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на C23

C23 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛЬЯ АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на C24

Нет

C24 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) СЕРДЕЧНИК АНТЕННОГО БЛОКА И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на C25

Нет

C25 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ЗАЗЕМЛЕНИЕМ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона компонента)		Земля

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на C31

Нет

ПЕРЕЙТИ на C26

C26 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ОСНОВАНИЕМ АНТЕННОГО БЛОКА

Снимите антенну AM/FM/спутникового радио/GPS.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона компонента)		Основание антенны спутникового радио/GPS (неокрашенная поверхность)

Сопротивление меньше 1 Ом?

Да

Нет

C27 ПРОВЕРЬТЕ SDL (КАНАЛ ДАННЫХ SIRIUS) ЦЕПИ ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АКМ С240В.

Отключить: АПИМ С2383А.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-6		Земля
C240B-19		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на C28

C28 ПРОВЕРЬТЕ SDL (КАНАЛ ДАННЫХ SIRIUS) ЦЕПИ ПРИ ЗАМЫКЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-6		Земля
C240B-19		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на C29

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

C29 ПРОВЕРЬТЕ SDL (КАНАЛ ДАННЫХ SIRIUS) СХЕМЫ ДЛЯ ОТКРЫТОГО

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-6		C2383A-51
C240B-19		C2383A-52

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на C30

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

C30 ПРОВЕРЬТЕ SDL (КАНАЛ ДАННЫХ SIRIUS) ЦЕПИ НА КОРОТКОЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-6		C240B-19

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на C32

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

C31 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

C32 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

При включении зажигания слышен громкий хлопающий звук

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Информацию о схемах и разъемах см. в ячейке 20 электрических схем.

Нормальная работа и неисправности

PCM подает напряжение на ACM в цепи пускового сигнала, когда зажигание находится в положении START. Когда напряжение поступает на АКМ , выходной аудиосигнал отключается, чтобы предотвратить скачки напряжения издает хлопающие звуки через динамики. Обрыв в цепи между соединением S212 и ACM может вызвать скачки напряжения хлопки в динамиках.

Возможные источники

Проводка, клеммы или разъемы
АКМ

ТОЧНЫЙ ТЕСТ D: ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ СЛЫШЕН ГРОМКИЙ ХЛОПОК

D1 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ПУСКА НА ОБРЫВ

Зажигание ВЫКЛ.

Отключить: АКМ С240А.

Снимите: Реле блокировки стартера BJB.

Отключить:
- ПКМ C1381B Для автомобилей с 1,0-литровым двигателем Fox GTDI (90 кВт/120 л.с.).
- ПКМ C175E для автомобилей с 1,6-литровым двигателем Duratec-16V Ti-VCT (88 кВт/120 л.с.) - Sigma.
- ПКМ C1915B для автомобилей с двигателем 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma.
- МПК C220A для автомобилей с кнопкой запуска.

Нажмите, чтобы отобразить соединители

Для автомобилей с 1,0-литровым двигателем Fox GTDI (90 кВт/120 л.с.) измерьте:

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		Розетка реле блокировки стартера BJB 1

Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		C1381B-62

Нажмите, чтобы отобразить соединители

Для автомобилей с 1,6-литровым двигателем Duratec-16V Ti-VCT (88 кВт/120 л.с.) — Sigma: измерьте без запуск с кнопки:

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		Розетка реле блокировки стартера BJB 1

Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		C175E-15

Нажмите, чтобы отобразить соединители

Для автомобилей с 1,6-литровым двигателем Duratec-16V Ti-VCT (88 кВт/120 л.с.) — Sigma: измерьте с запуск с кнопки:

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		Розетка реле блокировки стартера BJB 1

Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		C175E-15

Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		C220A-9

Нажмите, чтобы отобразить соединители

Для автомобилей с двигателем 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma измерьте:

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		Розетка реле блокировки стартера BJB 1

Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		C1915B-62

Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		C220A-9

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к D2

Нет

ОТРЕМОНТИРУЙТЕ цепь.

D2 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00A Информационно-развлекательная система - Общие сведения Информация - Автомобили с: AM/FM/CD/SYNC, Снятие и установка).

Нет

Нет звука из всех динамиков

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

СМ.: Информационно-развлекательная система - Работа системы и Описание компонентов (Информационно-развлекательная система 415-00A — Общая информация — автомобили с: AM/FM/CD/SYNC, описание и Операция).
См. АКМ.

А короткое замыкание на массу или короткое замыкание на напряжение в цепи на один из динамики могут привести к тому, что несколько динамиков потеряют звук из-за встроенного функция защиты от перегрузки ACM. В этом случае устанавливается код неисправности динамика.

PCM подает напряжение на ACM в цепи пускового сигнала, когда зажигание находится в положении START. Когда напряжение поступает на АКМ , выходной аудиосигнал отключается, чтобы предотвратить скачки напряжения издает хлопающие звуки через динамики. Короткое замыкание на напряжение эта схема вызывает постоянное приглушение выхода ACM.

Возможный источник

Проводка, клеммы или разъемы
АКМ

ТОЧНЫЙ ТЕСТ E: НЕТ ЗВУКА ИЗ ВСЕХ ДИНАМИКОВ

E1 УБЕДИТЕСЬ, ЧТО ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) ПРОШЕЛ СЕТЕВОЙ ТЕСТ

С помощью диагностического сканера выполните сетевой тест.

Прошел ли ACM сетевой тест?

Да	ПЕРЕЙТИ на E2

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
См. ACM не реагирует на диагностический сканер.

E2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ ДИНАМИКОВ (DTCS)

С помощью диагностического сканера выполните самопроверку ACM.

Имеются ли какие-либо диагностические коды неисправности (DTC) неисправности динамика?

Да	СМ.: Информационно-развлекательная система (415-00A Информация и развлекательная система — общая информация — автомобили с: AM/FM/CD/SYNC, диагностика и тестирование). См. Таблицу кодов неисправности: ACM.

Нет

ПЕРЕЙТИ на E3

E3 ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА ПУСКА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АКМ С240А.

Снимите: Реле блокировки стартера BJB.

Отключить:
- ПКМ C1381B Для автомобилей с 1,0-литровым двигателем Fox GTDI (90 кВт/120 л.с.).
- ПКМ C175E для автомобилей с 1,6-литровым двигателем Duratec-16V Ti-VCT (88 кВт/120 л.с.) - Sigma.
- ПКМ C1915B для автомобилей с двигателем 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma.
- МПК C220A для автомобилей с кнопкой запуска.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-3		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

ПЕРЕЙТИ на Е4

E4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, прекратите этот тест и следуйте TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00A Информационно-развлекательная система - Общие сведения Информация - Автомобили с: AM/FM/CD/SYNC, Снятие и установка).

Нет

В настоящее время система работает корректно. У беспокойства может быть был вызван подключениями GO to Pinpoint Test Amodule. АДРЕС корень причина любых проблем с разъемом или контактами.

Плохое качество звука или искаженный звук из одного или нескольких динамиков (не всех динамиков)

Нормальная работа и неисправности

ACM посылает аудиосигналы на динамики в виде напряжения переменного тока, в результате чего получается чистый звук.

Возможные источники

Ослабленные крепления компонентов
Ослабление дверной ручки, замка и других компонентов и креплений панели отделки.
Свободные предметы в складских помещениях
Ослабленные решетки динамиков
Ослабленные жгуты проводов или крепления жгутов проводов
Динамики)
Приклеивание и установка водяного экрана

Визуальный осмотр и предварительная диагностика

Осмотрите подозрительную область на наличие любых возможных условий дребезжания, таких как:

Любые отсеки для хранения, включая подстаканники (при наличии)
Карманы на дверях для содержимого, которое может греметь (при наличии)
Крепления дверных чашек (при наличии)
Лицевые панели дверных переключателей (при наличии)
Пакетный лоток (при наличии)
Решетки динамиков
Панели отделки и крепления

ТОЧНЫЙ ТЕСТ F: ПЛОХОЕ КАЧЕСТВО ЗВУКА ИЛИ ИСКАЖЕННЫЙ ЗВУК ИЗ ОДНОГО ИЛИ НЕСКОЛЬКИХ ДИНАМИКОВ (НЕ ВСЕХ ДИНАМИКОВ)

F1 ИЗОЛЯЦИЯ ЗОНЫ

Управляйте аудиосистемой с помощью цифровых носителей (CD , MP3 и т. д.).

Используя функцию затухания и баланса аудиосистемы, отрегулируйте звук звука в каждую из четырех зон (левая, правая, левая и правая) автомобиля, чтобы изолировать плохое качество звука.

Найдите и надавите на панель (панели) отделки вокруг проблемной области плохого качества звука.

Уменьшает или устраняет слышимый шум приложение давления к панели отделки?

Да	ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ панель отделки, если это необходимо.

Нет

ПЕРЕЙТИ к F2

F2 СНИМИТЕ И ПРОВЕРЬТЕ ЗА ПАНЕЛЯМИ ОБЛИЦОВКИ, ПОДОЗРЕВАЕМЫМИ ОТДЕЛКОЙ, И ПРОВЕРЬТЕ

Снимите панель отделки, чтобы получить доступ к подозрительному динамику.

Управляйте аудиосистемой с помощью цифровых носителей (CD , MP3 и т. д.).

Проверьте, где находится область плохого качества звука.

Проверять:
- Отделка панели для незакрепленных компонентов вокруг области динамика, таких как решетка динамика.
- Обрежьте соединительные элементы панелей на предмет отсутствующих или сломанных деталей.
- Заблокируйте механические части и поверните их для правильного крепления.
- Жгуты проводов для правильной прокладки.
- Крепления жгута проводов для правильного крепления.
- Влагозащитный экран для правильного размещения (воздушный тракт динамика не перекрыт).
- Водяной щит для правильного приклеивания к листовому металлу.
- Места для хранения сыпучих вещей.
- Все крепления для детских ремней безопасности (при наличии).
- Все натяжители ремней безопасности.
- Все крепления кронштейнов динамиков и другие крепления закреплены и затянуты с указанным моментом.

Был ли обнаружен источник шума?

Да	ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ любой ослабленный или сломанный компонент или крепеж по мере необходимости.

Нет

ПЕРЕЙТИ к F3

F3 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЙ ДИНАМИК НА ПРОТЯЖЕНИЕ ВОДЫ

Проверить наличие водяных знаков.

Проверить:
- Конус
- Магнит
- Корзина

Есть ли водяные знаки на динамике?

Да	УБЕДИТЕСЬ, что водяной щит находится в правильном месте, ОТРЕМОНТИРУЙТЕ или ЗАМЕНИТЕ любую отделку, дверь или уплотнение динамика по мере необходимости. ВЫСУШИТЕ соответствующий динамик и ПРОВЕРЬТЕ нормальную работу системы.

Нет

ПЕРЕЙТИ к F4

F4 ОТКЛЮЧИТЕ ДИНАМИК ДЛЯ ПРОВЕРКИ ШУМА

Удалите подозрительный динамик с его места и оставьте динамик подключенным к жгуту проводов.

Держите динамик подальше от каких-либо панелей отделки и убедитесь, что динамик изолирован от контакта.

Управляйте аудиосистемой с помощью цифровых носителей (CD , MP3 и т. д.).

Шум все еще присутствует в подозрительном динамике?

Да	УСТАНОВИТЕ новый динамик для рассматриваемого.

Нет

НАЙДИТЕ источник шума и ОТРЕМОНТИРУЙТЕ его при необходимости.

Громкость с компенсацией скорости работает неправильно

Нормальная работа и неисправности

Возможные источники

Настройка громкости с компенсацией скорости
АКМ

ТОЧНЫЙ ТЕСТ G: ГРОМКОСТЬ С КОМПЕНСИРОВКОЙ СКОРОСТИ РАБОТАЕТ НЕПРАВИЛЬНО

G1 ПРОВЕРЬТЕ РАБОТУ СПИДОМЕТРА

Управляйте автомобилем и следите за показаниями спидометра.

Спидометр работает правильно?

Да	ПЕРЕЙТИ на G2

Нет

СМОТРИТЕ: Инструментарий, центр сообщений и предупреждающие звуковые сигналы (413-01 Контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы, диагностика и тестирование).
См. Спидометр не работает

G2 ПРОВЕРЬТЕ НАСТРОЙКУ КОМПЕНСАЦИИ СКОРОСТИ

Выключите громкость с компенсацией скорости. См. литературу владельца.

Управляйте аудиосистемой в режиме AM/FM.

Управляйте автомобилем на разных скоростях и следите за громкостью динамика.

Установите громкость с компенсацией скорости на максимальную компенсацию. См. литературу владельца.

Управляйте аудиосистемой в режиме AM/FM.

Управляйте автомобилем на разных скоростях и следите за громкостью динамика.

Остается ли объем постоянным со скоростью Компенсированная громкость отключена, и увеличивается и уменьшается с транспортным средством скорость с громкостью с компенсацией скорости, установленной на максимум?

Да	В настоящее время система работает корректно. ИНСТРУКТИРУЙТЕ заказчика по правильному использованию компенсируемой скорости. особенность объема.

Нет

ПЕРЕЙТИ на G3

G3 ПРОВЕРКА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0155:00

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Обнаружен ли код DTC U0155:00 в каком-либо модуле аудиосистемы?

Да	ПЕРЕЙТИ к рекламе Pinpoint Test

Нет

ПЕРЕЙТИ на G4

G4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Дверной динамик LHF не работает

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Дверной динамик LHF и твитер LHF используют один и тот же звуковой сигнал.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B1A01:01	Докладчик № 1: Общая электрическая неисправность	Устанавливается ACM при обнаружении неисправности в цепях дверного LHF или дверного твитера LHF.	По требованию
B1A01:11	Динамик №1: замыкание цепи на массу	Устанавливается ACM при обнаружении короткого замыкания на массу на дверце LHF или Цепи дверных твитеров LHF. Если установлен код неисправности DTC B1A01:11, динамик вывод отключен.	Непрерывно и по запросу
B1A01:12	Динамик №1: короткое замыкание на батарею	Устанавливается ACM при обнаружении короткого замыкания на напряжение на дверце LHF или Цепи дверных твитеров LHF. Если установлен код неисправности DTC B1A01:12, динамик вывод отключен.	Непрерывно и по запросу
B1A01:13	Спикер №1: Цепь открыта	Устанавливается ACM при обнаружении обрыва в цепях дверных динамиков LHF.	По требованию

Возможные источники

Оратор
Проводка, клеммы или разъемы
АКМ

ТОЧНЫЙ ТЕСТ H: LHF (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК НЕ РАБОТАЕТ

H1 ПРОВЕРЬТЕ ЗВУКОВОЙ СИГНАЛ НА ЛЕВУЮ ПЕРЕДНЮЮ РУКУ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК

Зажигание ВЫКЛ.

Отсоедините дверной динамик LHF C536.

Управляйте аудиосистемой в режиме AM/FM.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C536-1		C536-4

Имеются ли колебания напряжения переменного тока?

Да	УСТАНОВИТЕ новый дверной динамик LHF. ССЫЛКА: Динамик в передней двери (415-00A Информационно-развлекательная система - Общая информация - Автомобили с: AM/FM/CD/SYNC, снятие и установка).

Нет

ПЕРЕЙТИ к H2

H2 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ НА ЛЕВОЙ ПЕРЕДНЕЙ ЧАСТИ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АКМ С240А.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C536-1		Земля
C536-4		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ к H3

H3 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ НА ЛЕВОЙ ПЕРЕДНЕЙ ЧАСТИ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ДВЕРНОГО ДИНАМИКА

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C536-1		Земля
C536-4		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ к H4

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

H4 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ НА ЛЕВОЙ ПЕРЕДНЕЙ ЧАСТИ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C536-1		C240A-22
C536-4		C240A-10

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ к H5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

H5 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ НА ЛЕВОЙ ПЕРЕДНЕЙ ЧАСТИ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК НА КОРОТКОЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C536-1		C536-4

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ к H6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

H6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Динамик дверного твитера LHF не работает

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Дверной динамик LHF и твитер LHF используют один и тот же звуковой сигнал.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B1A01:01	Докладчик № 1: Общая электрическая неисправность	Устанавливается ACM при обнаружении неисправности в цепях дверного LHF или дверного твитера LHF.	По требованию
B1A01:11	Динамик №1: замыкание цепи на массу	Устанавливается ACM при обнаружении короткого замыкания на массу на дверце LHF или Цепи дверных твитеров LHF. Если установлен код неисправности DTC B1A01:11, динамик вывод отключен.	Непрерывно и по запросу
B1A01:12	Динамик №1: короткое замыкание на батарею	Устанавливается ACM при обнаружении короткого замыкания на напряжение на дверце LHF или Цепи дверных твитеров LHF. Если установлен код неисправности DTC B1A01:12, динамик вывод отключен.	Непрерывно и по запросу

Возможные источники

Оратор
Проводка, клеммы или разъемы

ТОЧНЫЙ ТЕСТ I: LHF (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДИНАМИК ДВЕРИ НЕ РАБОТАЕТ

I1 ПРОВЕРЬТЕ ЛЕВУЮ РУКУ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК

Зажигание ВЫКЛ.

Управляйте аудиосистемой в режиме AM/FM.

Дверной динамик LHF работает правильно?

Да	ПЕРЕЙТИ на I2

Нет

ПЕРЕЙТИ к точному тесту H

I2 ПРОВЕРЬТЕ ЗВУКОВОЙ СИГНАЛ НА ЛЕВУЮ ПЕРЕДНЮЮ РУКУ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ТВИЧ ДИНАМИК

Зажигание ВЫКЛ.

Отсоедините дверной твитер LHF C513.

Управляйте аудиосистемой в режиме AM/FM.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C513-1		C513-3

Имеются ли колебания напряжения переменного тока?

Да	УСТАНОВИТЕ новый дверной твитер LHF. ОТЗЫВ: Динамик твитера в передней двери (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на I3

I3 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ НА ЛЕВОЙ ПЕРЕДНЕЙ ЧАСТИ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ ДВЕРНОГО ТВИЧНОГО ДИНАМИКА

Зажигание ВЫКЛ.

Отсоедините дверной динамик LHF C536.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C513-1		Земля
C513-3		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на I4

I4 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ НА ЛЕВОЙ ПЕРЕДНЕЙ ЧАСТИ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ДВЕРНОГО ТВИЧНОГО ДИНАМИКА

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C513-1		Земля
C513-3		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на I5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

I5 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ НА ЛЕВОЙ ПЕРЕДНЕЙ ЧАСТИ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ТВИЧ ДИНАМИК ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C513-1		C536-2
C513-3		C536-3

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на I6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

I6 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ НА ЛЕВОЙ ПЕРЕДНЕЙ ЧАСТИ (ЛЕВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ТВИЧНЫЙ ДИНАМИК ДЛЯ КОРОТКОГО ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C513-1		C513-3

Сопротивление больше 10000 Ом?

Да	УСТАНОВИТЕ новый дверной динамик LHF. ССЫЛКА: Динамик в передней двери (415-00A Информационно-развлекательная система - Общая информация - Автомобили с: AM/FM/CD/SYNC, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

Дверной динамик RHF не работает

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Дверной динамик RHF и дверной твитер RHF используют один и тот же звуковой сигнал.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B1A02:01	Докладчик № 2: Общая электрическая неисправность	Устанавливается ACM при обнаружении неисправности в цепях дверного правого высокочастотного динамика или дверного правого высокочастотного динамика.	По требованию
B1A02:11	Динамик №2: замыкание цепи на массу	Устанавливается ACM при обнаружении короткого замыкания на массу на двери RHF или Цепи дверного твитера RHF. Если установлен код неисправности DTC B1A02:11, динамик вывод отключен.	Непрерывно и по запросу
B1A02:12	Динамик №2: короткое замыкание на батарею	Устанавливается ACM при обнаружении замыкания на напряжение на двери RHF или Цепи дверного твитера RHF. Если установлен код неисправности DTC B1A02:12, динамик вывод отключен.	Непрерывно и по запросу
B1A02:13	Динамик №2: Цепь разомкнута	Устанавливается ACM при обнаружении обрыва в цепях дверных динамиков RHF.	По требованию

Возможные источники

Оратор
Проводка, клеммы или разъемы
АКМ

ТОЧНЫЙ ТЕСТ J: RHF (ПРАВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК НЕ РАБОТАЕТ

J1 ПРОВЕРЬТЕ ЗВУКОВОЙ СИГНАЛ НА RHF (ПРАВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК

Зажигание ВЫКЛ.

Отсоедините: Дверной громкоговоритель RHF C628.

Управляйте аудиосистемой в режиме AM/FM.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C628-1		C628-4

Имеются ли колебания напряжения переменного тока?

Да	УСТАНОВИТЕ новый дверной динамик RHF. ССЫЛКА: Динамик в передней двери (415-00A Информационно-развлекательная система - Общая информация - Автомобили с: AM/FM/CD/SYNC, снятие и установка).

Нет

ПЕРЕЙТИ к J2

J2 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ПРАВОЙ ВЧ (ПРАВОЙ ПЕРЕДНЕЙ ЧАСТИ) ДВЕРНОЙ ДИНАМИК НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АКМ С240А.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C628-1		Земля
C628-4		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ к J3

J3 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ПРАВОЙ ВЧ (ПРАВОЙ ПЕРЕДНЕЙ ЧАСТИ) КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ДВЕРНОГО ДИНАМИКА

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C628-1		Земля
C628-4		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к J4

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

J4 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ПРАВОЙ ВЧ (ПРАВОЙ ПЕРЕДНЕЙ ЧАСТИ) ДВЕРНОЙ ДИНАМИК ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C628-1		C240A-23
C628-4		C240A-11

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к J5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

J5 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ПРАВОЙ ВЧ (ПРАВОЙ ПЕРЕДНЕЙ ЧАСТИ) ДВЕРНОЙ ДИНАМИК НА КОРОТКОЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C628-1		C628-4

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к J6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

J6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Динамик дверного твитера RHF не работает

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Дверной динамик RHF и дверной твитер RHF используют один и тот же звуковой сигнал.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B1A02:01	Докладчик № 2: Общая электрическая неисправность	Устанавливается ACM при обнаружении неисправности в цепях дверного правого высокочастотного динамика или дверного правого высокочастотного динамика.	По требованию
B1A02:11	Динамик №2: замыкание цепи на массу	Устанавливается ACM при обнаружении короткого замыкания на массу на двери RHF или Цепи дверного твитера RHF. Если установлен код неисправности DTC B1A02:11, динамик вывод отключен.	Непрерывно и по запросу
B1A02:12	Динамик №2: короткое замыкание на батарею	Устанавливается ACM при обнаружении замыкания на напряжение на двери RHF или Цепи дверного твитера RHF. Если установлен код неисправности DTC B1A02:12, динамик вывод отключен.	Непрерывно и по запросу

Возможные источники

Оратор
Проводка, клеммы или разъемы

ТОЧНЫЙ ТЕСТ K: RHF (ПРАВАЯ ПЕРЕДНЯЯ СТОРОНА) ДИНАМИК ДВЕРИ НЕ РАБОТАЕТ

K1 ПРОВЕРЬТЕ ПРАВУЮ РУКУ (ПРАВАЯ ПЕРЕДНЯЯ ЧАСТЬ) ДВЕРНОЙ ДИНАМИК

Зажигание ВЫКЛ.

Управляйте аудиосистемой в режиме AM/FM.

Правильно ли работает дверной динамик RHF?

Да	ИДТИ на К2

Нет

ПЕРЕЙТИ к точному тесту J

K2 ПРОВЕРЬТЕ ЗВУКОВОЙ СИГНАЛ НА RHF (ПРАВАЯ ПЕРЕДНЯЯ СТОРОНА) ДВЕРНОЙ ТВИЧ ДИНАМИК

Зажигание ВЫКЛ.

Отсоедините: дверной высокочастотный динамик RHF C613.

Управляйте аудиосистемой в режиме AM/FM.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C613-1		C613-3

Имеются ли колебания напряжения переменного тока?

Да	УСТАНОВИТЕ новый дверной высокочастотный динамик RHF. ОТЗЫВ: Динамик твитера в передней двери (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ИДТИ на К3

K3 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ПРАВОЙ ВЧ (ПРАВОЙ ПЕРЕДНЕЙ ЧАСТИ) ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ ДВЕРНОГО ТВИЧНОГО ДИНАМИКА

Зажигание ВЫКЛ.

Отсоедините: Дверной громкоговоритель RHF C628.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C613-1		Земля
C613-3		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ИДТИ на К4

K4 ПРОВЕРЬТЕ АУДИОСИСТЕМЫ К ПРАВОЙ ВЧ (ПРАВОЙ ПЕРЕДНЕЙ ЧАСТИ) КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ДВЕРНОГО ТВИЧНОГО ДИНАМИКА

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C613-1		Земля
C613-3		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на К5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

K5 ПРОВЕРЬТЕ АУДИОСХЕМЫ К ПРАВОЙ ВЧ (ПРАВОЙ ПЕРЕДНЕЙ ЧАСТИ) ДВЕРНОЙ ТВИЧ ДИНАМИК ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C613-1		C628-2
C613-3		C628-3

Сопротивления меньше 3 Ом?

Да

ИДТИ в К6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

K6 ПРОВЕРЬТЕ АУДИОСХЕМЫ К ПРАВОЙ ВЧ (ПРАВОЙ ПЕРЕДНЕЙ ЧАСТИ) ДВЕРНОЙ ТВИЧНЫЙ ДИНАМИК ДЛЯ КОРОТКОГО ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C613-1		C613-3

Сопротивление больше 10000 Ом?

Да	УСТАНОВИТЕ новый дверной динамик RHF. ССЫЛКА: Динамик в передней двери (415-00A Информационно-развлекательная система - Общая информация - Автомобили с: AM/FM/CD/SYNC, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

Динамик правой двери не работает

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B1A03:01	Докладчик № 3: Общая электрическая неисправность	Устанавливается ACM при обнаружении неисправности в цепях правого дверного динамика.	По требованию
B1A03:11	Динамик №3: Замыкание цепи на массу	Устанавливается ACM при обнаружении короткого замыкания на массу двери правого руля. цепи динамиков. Если установлен код неисправности DTC B1A03:11, выход динамика отключается. неполноценный.	Непрерывно и по запросу
B1A03:12	Динамик №3: короткое замыкание на аккумулятор	Устанавливается ACM при обнаружении короткого замыкания на напряжение на двери правого руля. цепи динамиков. Если установлен код неисправности DTC B1A03:12, выход динамика отключается. неполноценный.	Непрерывно и по запросу
B1A03:13	Спикер № 3: Цепь разомкнута	Устанавливается ACM при обнаружении обрыва в цепях правого дверного динамика.	По требованию

Возможные источники

Оратор
Проводка, клеммы или разъемы
АКМ

ТОЧНЫЙ ТЕСТ L: RHR (ПРАВАЯ ЗАДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК НЕ РАБОТАЕТ

L1 ПРОВЕРЬТЕ ЗВУКОВОЙ СИГНАЛ НА ПРАВЫЙ ПРАВЫЙ (ЗАДНИЙ ПРАВЫЙ) ДВЕРНОЙ ДИНАМИК

Зажигание ВЫКЛ.

Отсоедините: правый дверной динамик C802.

Управляйте аудиосистемой в режиме AM/FM.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C802-1		C802-4

Имеются ли колебания напряжения переменного тока?

Да	УСТАНОВИТЕ новый динамик в правой двери. ССЫЛКА: Динамик в задней двери (415-00A Информационно-развлекательная система - Общая информация - Автомобили с: AM/FM/CD/SYNC, снятие и установка).

Нет

ПЕРЕЙТИ на L2

L2 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ПРАВОМУ ПРАВОМУ КАНАЛУ (ЗАДНИЙ ПРАВЫЙ) ДВЕРНОЙ ДИНАМИК НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АКМ С240А.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C802-1		Земля
C802-4		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на L3

L3 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ПРАВОЙ ВЕРСИИ (ПРАВАЯ ЗАДНЯЯ СТОРОНА) КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ДВЕРНОГО ДИНАМИКА

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C802-1		Земля
C802-4		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на L4

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

L4 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ПРАВОМУ ПРАВОМУ РУКУ (ЗАДНИЙ ПРАВЫЙ) ДВЕРНОЙ ДИНАМИК ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C802-1		C240A-24
C802-4		C240A-12

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на L5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

L5 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ПРАВОЙ ВЕРХУ (ПРАВАЯ ЗАДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК НА КОРОТКОЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C802-1		C802-4

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на L6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

L6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Динамик левой двери не работает

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B1A04:01	Докладчик № 4: Общая электрическая неисправность	Устанавливается ACM при обнаружении неисправности в цепях левого дверного динамика.	По требованию
B1A04:11	Динамик №4: замыкание цепи на массу	Устанавливается ACM при обнаружении короткого замыкания на массу двери LHR. цепи динамиков. Если установлен DTC B1A04:11, выходной сигнал динамика отключается. неполноценный.	Непрерывно и по запросу
B1A04:12	Динамик №4: короткое замыкание на батарею	Устанавливается ACM при обнаружении короткого замыкания на напряжение на дверце LHR. цепи динамиков. Если установлен код неисправности DTC B1A04:12, выход динамика отключается. неполноценный.	Непрерывно и по запросу
B1A04:13	Динамик № 4: Цепь разомкнута	Устанавливается ACM при обнаружении обрыва в цепях левого дверного динамика.	По требованию

Возможные источники

Оратор
Проводка, клеммы или разъемы
АКМ

PINPOINT TEST M: LHR (ЛЕВАЯ ЗАДНЯЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК НЕ РАБОТАЕТ

M1 ПРОВЕРЬТЕ ЗВУКОВОЙ СИГНАЛ НА ЛЕВЫЙ ПРАВЫЙ (ЗАДНИЙ ЛЕВЫЙ) ДВЕРНОЙ ДИНАМИК

Зажигание ВЫКЛ.

Отсоедините: левый дверной динамик C702.

Управляйте аудиосистемой в режиме AM/FM.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C702-1		C702-4

Имеются ли колебания напряжения переменного тока?

Да	УСТАНОВИТЕ новый дверной динамик LHR. ССЫЛКА: Динамик в задней двери (415-00A Информационно-развлекательная система - Общая информация - Автомобили с: AM/FM/CD/SYNC, снятие и установка).

Нет

ПЕРЕЙТИ на M2

M2 ПРОВЕРЬТЕ АУДИОСИГНАЛЫ К ЛЕВОЙ ЛИНИИ (ЗАДНЯЯ ЛЕВАЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АКМ С240А.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C702-1		Земля
C702-4		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на M3

M3 ПРОВЕРЬТЕ АУДИОСИСТЕМЫ К ЛЕВОЙ ЛИНИИ (ЗАДНЯЯ ЛЕВАЯ СТОРОНА) КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ ДВЕРНОГО ДИНАМИКА

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C702-1		Земля
C702-4		Земля

Сопротивления больше 10000 Ом?

Да	ИДТИ на M4

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

M4 ПРОВЕРЬТЕ АУДИОСИСТЕМЫ К ЛЕВОЙ ЛИНИИ (ЗАДНЯЯ ЛЕВАЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C702-1		C240A-21
C702-4		C240A-9

Сопротивления меньше 3 Ом?

Да

ИДТИ к M5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

M5 ПРОВЕРЬТЕ АУДИОСХЕМЫ К ЛЕВОЙ ЛИНИИ (ЗАДНЯЯ ЛЕВАЯ СТОРОНА) ДВЕРНОЙ ДИНАМИК НА КОРОТКОЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C702-1		C702-4

Сопротивление больше 10000 Ом?

Да	ИДТИ на M6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

M6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Отсоедините и установите все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Все монофонические выходы APIM не работают или работают неправильно

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Возможные источники

Проводка, клеммы или разъемы
АПИМ
АКМ

PINPOINT TEST N: ВСЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) МОНО ВЫХОДЫ НЕ РАБОТАЮТ ИЛИ РАБОТАЮТ НЕПРАВИЛЬНО

N1 ПРОВЕРЬТЕ НАЛИЧИЕ ПЕРЕМЕННОГО ТОКА (ПЕРЕМЕННОГО ТОКА) СИГНАЛ НАПРЯЖЕНИЯ НА АПИМ (МОДУЛЬ СИНХРОНИЗАЦИИ) МОНОВЫХОДНЫЕ ЦЕПИ НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ)

УВЕДОМЛЕНИЕ: Этот этап точного тестирования направляет тестовые схемы с использованием метода обратного зондирования. Используйте специальный инструмент для обратного щупа POM6411. Делать не вставляйте измерительные провода или другие щупы с силой в разъемы. Адекватный уход должен выполняться во избежание повреждения клеммы разъема, при этом гарантируя, что хороший электрический контакт с цепью или клеммой. Неспособность Следование этим инструкциям может привести к повреждению проводки, клемм или разъемы и может привести к последующим электрическим неисправностям.

Доступ к диагностике лицевой панели.
СМ.: Диагностика безеля (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

Во время обратного исследования ACM C240B, измерьте переменный ток напряжения во время выполнения теста Tones.
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-8		C240B-21

Находится ли напряжение переменного тока в пределах 2,8–4,6 В во время тестирования Mono Alert 1 и Mono Alert 2?

Да	ПЕРЕЙТИ на N7

Нет

ПЕРЕЙТИ на N2

N2 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) МОНОВЫХОДНЫЕ ЦЕПИ НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АКМ С240В.

Отключить: АПИМ С2383А.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-8		Земля
C240B-21		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на N3

N3 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) МОНОВЫХОДНЫЕ ЦЕПИ НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-8		Земля
C240B-21		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на N4

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

N4 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) МОНОВЫХОДНЫЕ ЦЕПИ НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-8		C2383A-3
C240B-21		C2383A-4

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на N5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

N5 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) МОНОВЫХОДНЫЕ ЦЕПИ НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) НА КОРОТКОЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-8		C240B-21

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на N6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

N6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите разъем APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

N7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, прекратите этот тест и следуйте TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

Все стереовыходы APIM не работают или работают неправильно

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция).
См. Режим Bluetooth, Система SYNC®, Режим USB, ACM, APIM и USB-концентратор.

Возможные источники

Проводка, клеммы или разъемы
АПИМ
АКМ

ТОЧНЫЙ ТЕСТ O: ВСЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) СТЕРЕО ВЫХОДЫ НЕ РАБОТАЮТ ИЛИ РАБОТАЮТ НЕПРАВИЛЬНО

O1 ПРОВЕРЬТЕ НАЛИЧИЕ ПЕРЕМЕННОГО ТОКА (ПЕРЕМЕННОГО ТОКА) СИГНАЛ НАПРЯЖЕНИЯ НА АПИМ (МОДУЛЬ СИНХРОНИЗАЦИИ) ЦЕПИ ВЫХОДА СТЕРЕО НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ)

Доступ к диагностике лицевой панели.
СМ.: Диагностика безеля (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

Стерео слева

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-12		C240B-25

Нажмите, чтобы отобразить соединители

Стерео справа

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-13		C240B-26

Находится ли напряжение переменного тока в пределах 2,8-4,6 В, когда проверяются правый и левый стереоканалы?

Да	ПЕРЕЙДИТЕ к O7

Нет

ИДТИ к О2

O2 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЦЕПИ ВЫХОДА СТЕРЕО НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АКМ С240В.

Отключить: АПИМ С2383А.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Стерео слева

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-12		Земля
C240B-25		Земля

Нажмите, чтобы отобразить соединители

Стерео справа

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-13		Земля
C240B-26		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙДИТЕ к О3

O3 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЦЕПИ ВЫХОДА СТЕРЕО НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Стерео слева

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-12		Земля
C240B-25		Земля

Нажмите, чтобы отобразить соединители

Стерео справа

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-13		Земля
C240B-26		Земля

Сопротивления больше 10000 Ом?

Да

ИДТИ к О4

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

O4 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЦЕПИ ВЫХОДА СТЕРЕО НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Стерео слева

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-12		C2383A-23
C240B-25		C2383A-24

Нажмите, чтобы отобразить соединители

Стерео справа

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-13		C2383A-25
C240B-26		C2383A-26

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к O5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

O5 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЦЕПИ ВЫХОДА СТЕРЕО НА ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) НА КОРОТКОЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240B-12		C240B-13
C240B-12		C240B-25
C240B-12		C240B-26
C240B-13		C240B-25
C240B-13		C240B-26
C240B-25		C240B-26

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к O6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

O6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

O7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

APIM не подтверждает голосовые команды, а исходящий звук не передается во время телефонного звонка

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B1D79:11	Вход микрофона: короткое замыкание на массу	Устанавливается APIM при обнаружении короткого замыкания на землю в цепях микрофона.	По требованию
B1D79:12	Вход микрофона: короткое замыкание на батарею	Устанавливается APIM при обнаружении короткого замыкания на напряжение батареи в цепях микрофона.	По требованию
B1D79:13	Микрофонный вход: цепь разомкнута	Устанавливается APIM при обнаружении обрыва в цепях микрофона.	По требованию

Возможные источники

Проводка, клеммы или разъемы
Микрофон
АПИМ

ТОЧНЫЙ ТЕСТ P: APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) НЕ ПОДТВЕРЖДАЕТ ГОЛОСОВЫЕ КОМАНДЫ И ИСХОДЯЩИЙ ЗВУК НЕ ПЕРЕДАЕТСЯ ВО ВРЕМЯ ТЕЛЕФОННОГО ЗВОНКА

P1 ПРОВЕРЬТЕ ЦЕПИ МИКРОФОНА НА ПРАВИЛЬНОЕ НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АПИМ С2383А.

Снимите крышку разъема для C2383A, аккуратно отпустив две защелки. расположенный рядом с точкой входа цепи, и сдвинув крышку из место.

Обратный зонд: APIM C2383A-12.

Обратный зонд: APIM C2383A-13.

Сняв крышку разъема для C2383A, осторожно снова подключите: APIM С2383А.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383A-12		C2383A-13

Напряжение находится в пределах от 1,6 до 6,3 вольт?

Да	ПЕРЕЙТИ к P2

Нет

ПЕРЕЙТИ на P7

P2 ПРОВЕРЬТЕ РЕАКЦИЮ МИКРОФОНА НА ВХОД ЗВУКА

Управляйте аудиосистемой в режиме AM/FM.

Измерьте переменный ток напряжения при увеличении и уменьшении громкости аудиосистемы.
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383A-12		C2383A-13

Присутствует ли флуктуирующее напряжение переменного тока, которое увеличивается, когда аудио громкость системы увеличивается и уменьшается, когда громкость аудиосистемы уменьшается?

Да	ПЕРЕЙТИ на P7

Нет

ПЕРЕЙТИ на P3

P3 ПРОВЕРЬТЕ ЦЕПИ МИКРОФОНА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить: АПИМ C2383A и установите на место крышку разъема.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383A-12		Земля
C2383A-13		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на P4

P4 ПРОВЕРЬТЕ ЦЕПИ МИКРОФОНА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383A-12		Земля
C2383A-13		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на P5

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

P5 ПРОВЕРЬТЕ ЦЕПИ МИКРОФОНА НА ОБРЫВ

Отключение: микрофон C9045 для транспортных средств с верхняя консоль.

Отключение: микрофон C9221 для транспортных средств без верхняя консоль.

Нажмите, чтобы отобразить соединители

Для транспортных средств с потолочной консоли, измерьте:

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383A-12		C9045-1
C2383A-13		C9045-2

Нажмите, чтобы отобразить соединители

Для транспортных средств без потолочной консоли, измерьте:

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383A-12		C9221-2
C2383A-13		C9221-3

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на P6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

P6 ПРОВЕРЬТЕ ЦЕПИ МИКРОФОНА НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383A-12		C2383A-13

Сопротивление больше 10000 Ом?

Да	Установите новый микрофон. ОТЗЫВ: Микрофон (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

P7 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

USB-концентратор не работает или работает неправильно

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция).
См. SYNC® AppLink™, Режим USB, APIM и USB-концентратор.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B1252:11	Порт USB: короткое замыкание на массу	Устанавливается APIM при обнаружении короткого замыкания на землю или перегрузки по току на кабеле USB.	Непрерывно и по запросу
B1252:13	USB-порт: цепь разомкнута	Устанавливается APIM при обнаружении обрыва USB-кабеля или при обрыв или короткое замыкание в цепях питания или заземления USB-концентратора, что приводит к потере питания концентратора USB.	По требованию
B14FD:11	Подключение внешнего управления мультимедиа: короткое замыкание цепи на массу	Устанавливается APIM при обнаружении замыкания на землю на концентраторе USB. цепи питания более чем на одну секунду во время нормальной работы.	Непрерывный

Возможные источники

USB-концентратор
Устройство клиента
Проводка, клеммы или разъемы
USB-кабель
АПИМ

ТОЧНЫЙ ТЕСТ Q: USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ХАБ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО

Q1 НАБЛЮДАЙТЕ ЗА USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ОСВЕЩЕНИЕ СТУПИЦЫ

Зажигание включено.

Проверьте, правильно ли работает подсветка USB-концентратора.

Правильно ли работает подсветка USB-концентратора?

Да	• Если концентратор содержит два USB-порта, ПЕРЕЙДИТЕ к Q2. • Если концентратор содержит один USB-порт, ПЕРЕЙДИТЕ к Q3.

Нет

• Если концентратор содержит два USB-порта и горит только один порт, УСТАНОВИТЕ новый USB-концентратор.
СМ.: Концентратор универсальной последовательной шины (USB) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж). • Если подсветка USB-концентратора полностью не работает, ПЕРЕЙДИТЕ к Q5.

Q2 ПЕРЕЗАГРУЗИТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И НАБЛЮДАЙТЕ ЗА РАБОтой ОБОИХ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ПОРТЫ

Удалите все устройства, подключенные к концентратору USB.

Одновременно нажмите и удерживайте кнопки SEEK UP и POWER на FCIM. в течение примерно 10 секунд. Сенсорный экран становится черным до начинается последовательность запуска.

После завершения перезагрузки подключите MIT 105-00120 к концентратору USB.

Выберите режим USB на MIT.

Управляйте аудиосистемой в режиме USB и наблюдайте за аудиовыходом.

Отключите: MIT 105-00120 от USB-концентратора.

Подключите: MIT 105-00120 к другому порту USB концентратора USB.

Выберите режим USB на MIT 105-00120.

Управляйте аудиосистемой в режиме USB и наблюдайте за аудиовыходом.

В порядке ли выход USB аудиосистемы с MIT 105-00120, подключенным к каждый USB-порт?

Да	ПЕРЕЙТИ к Q4

Нет

• Если аудиовыход не в порядке с один порт USB, УСТАНОВИТЕ новый концентратор USB.
СМ.: Концентратор универсальной последовательной шины (USB) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж). • Если аудиовыход не в порядке с оба Порты USB, ПЕРЕЙДИТЕ к Q11

Q3 ПЕРЕЗАГРУЗКА APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И НАБЛЮДАЙТЕ ЗА РАБОтой USB (УНИВЕРСАЛЬНОЙ ПОСЛЕДОВАТЕЛЬНОЙ ШИНЫ) ПОРТ

Удалите все устройства, подключенные к концентратору USB.

Одновременно нажмите и удерживайте кнопки SEEK UP и POWER на FCIM. в течение примерно 10 секунд. Сенсорный экран становится черным до начинается последовательность запуска.

После завершения перезагрузки подключите MIT 105-00120 к концентратору USB.

Выберите режим USB на MIT.

Управляйте аудиосистемой в режиме USB и наблюдайте за аудиовыходом.

В порядке ли выход USB аудиосистемы, если MIT 105-00120 подключен к порту USB?

Да	ПЕРЕЙТИ к Q4

Нет

ПЕРЕЙТИ к Q11

Q4 ПОВТОРНАЯ ПРОВЕРКА УСТРОЙСТВА КЛИЕНТА

Подключите устройство клиента и проверьте аудиовыход для каждого USB-порта.

Исправен ли USB-выход аудиосистемы с устройством клиента, подключенным к каждый USB-порт?

Да	В настоящее время система работает корректно. У беспокойства может быть было вызвано неисправным USB-устройством, ранее подключенным к USB-концентратору, и было исправлено холодной загрузкой программного обеспечения APIM без каких-либо устройств связанный.

Нет

Ошибка связана с устройством клиента.

Q5 ПРОВЕРЬТЕ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ СТУПИЦЫ

Зажигание ВЫКЛ.

Отсоедините: USB-концентратор C3512A.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C3512A-1		Земля

Напряжение больше 11 вольт?

Да	ПЕРЕЙТИ к Q6

Нет

ПЕРЕЙТИ к Q7

Q6 ПРОВЕРЬТЕ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ЦЕПЬ ЗАЗЕМЛЕНИЯ СТУПИЦЫ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C3512A-1		C3512A-4

Напряжение больше 11 вольт?

Да	УСТАНОВИТЕ новый концентратор USB. СМ.: Концентратор универсальной последовательной шины (USB) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ к Q7

Q7 ПРОВЕРЬТЕ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ И ЦЕПЬ ЗАЗЕМЛЕНИЯ НА КОНЦЕНТР.

Зажигание ВЫКЛ.

Отключить: АПИМ С2383А.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C3512A-1		C2383A-8
C3512A-4		C2383A-38

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ к Q8

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

Q8 ПРОВЕРЬТЕ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ СТУПИЦЫ И ЦЕПЬ ЗАЗЕМЛЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C3512A-1		C3512A-4

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ к Q9

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

Q9 ПРОВЕРЬТЕ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ СТУПИЦЫ ИЗ-ЗА КОРОТКОГО НА ЗЕМЛЮ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C3512A-1		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ к Q10

Нет

ОТРЕМОНТИРУЙТЕ цепь.

Q10 ПРОВЕРЬТЕ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ЦЕПЬ ЗАЗЕМЛЕНИЯ СТУПИЦЫ ПРИ ЗАМЫКАНИИ НА НАПРЯЖЕНИЕ

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C3512A-4		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

ПЕРЕЙТИ к Q16

Q11 ПРОВЕРЬТЕ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) КАБЕЛЬНОЕ ПОДКЛЮЧЕНИЕ

Зажигание ВЫКЛ.

Отключить: USB-концентратор к APIM Встроенный USB-кабель.
СМ.: Модуль SYNC [APIM] к кабелю порта универсальной последовательной шины (USB) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Осмотрите USB-кабели и кабельные разъемы на наличие повреждений. Удалите любой мусор.

Подключение: USB-концентратор к APIM Встроенный USB-кабель. Убедитесь, что разъем правильно установлен и зафиксирован.

Зажигание включено.

Выполните перезагрузку APIM, одновременно нажав и удерживая кнопку SEEK. Кнопки UP и POWER на FCIM примерно на 10 секунд. сенсорный экран становится черным до того, как начнется последовательность запуска.

После завершения перезагрузки подключите MIT 105-00120 к концентратору USB.

Выберите режим USB на MIT 105-00120.

Управляйте аудиосистемой в режиме USB и наблюдайте за аудиовыходом.

Исправен ли USB-выход аудиосистемы?

Да	Беспокойство было вызвано встроенным подключением USB-кабеля. В настоящее время система работает корректно.

Нет

ПЕРЕЙТИ к Q12

Q12 ПРОВЕРЬТЕ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) СОЕДИНЕНИЕ КАБЕЛЯ НА USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) ЦЕНТР

Зажигание ВЫКЛ.

Отключить: USB-концентратор к APIM Подключение кабеля USB к концентратору USB.
СМ.: Концентратор универсальной последовательной шины (USB) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Осмотрите кабель USB, разъем кабеля и порт разъема концентратора USB на наличие повреждений. Удалите любой мусор.

Подключение: USB-концентратор к APIM USB-кабель к USB-концентратору. Убедитесь, что разъем правильно установлен и зафиксирован.

Зажигание включено.

Выполните перезагрузку APIM, одновременно нажав и удерживая кнопку SEEK. Кнопки UP и POWER на FCIM примерно на 10 секунд. сенсорный экран становится черным до того, как начнется последовательность запуска.

После завершения перезагрузки подключите MIT 105-00120 к концентратору USB.

Выберите режим USB на MIT 105-00120.

Управляйте аудиосистемой в режиме USB и наблюдайте за аудиовыходом.

Исправен ли USB-выход аудиосистемы?

Да	Беспокойство было вызвано подключением USB-кабеля к USB-концентратору. В настоящее время система работает корректно.

Нет

ПЕРЕЙТИ к Q13

Q13 ПРОВЕРЬТЕ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) СОЕДИНЕНИЕ КАБЕЛЯ НА APIM (МОДУЛЬ СИНХРОНИЗАЦИИ)

Зажигание ВЫКЛ.

Отключение: подключение USB-кабеля к APIM.
СМ.: Модуль SYNC [APIM] (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Осмотрите кабель USB, разъем кабеля и порт разъема APIM на наличие повреждений. Удалите любой мусор.

Подключение: USB-кабель к APIM. Убедитесь, что разъем правильно установлен и зафиксирован.

Зажигание включено.

Выполните перезагрузку APIM, одновременно нажав и удерживая кнопку SEEK. Кнопки UP и POWER на FCIM примерно на 10 секунд. сенсорный экран становится черным до того, как начнется последовательность запуска.

После завершения перезагрузки подключите MIT 105-00120 к концентратору USB.

Выберите режим USB на MIT 105-00120.

Управляйте аудиосистемой в режиме USB и наблюдайте за аудиовыходом.

Исправен ли USB-выход аудиосистемы?

Да	Беспокойство было вызвано подключением USB-кабеля к концентратору APIM. В настоящее время система работает корректно.

Нет

ПЕРЕЙТИ к Q14

Q14 ПРОВЕРЬТЕ РАБОТУ USB (УНИВЕРСАЛЬНОЙ ПОСЛЕДОВАТЕЛЬНОЙ ШИНЫ) КАБЕЛЬ

Отключить: USB-концентратор к APIM USB-кабель от USB-концентратора.
СМ.: Концентратор универсальной последовательной шины (USB) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

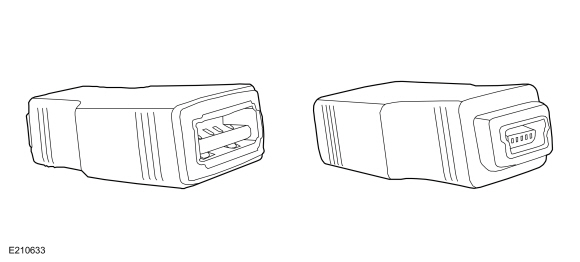

Подключение: женский тип A 4 Pin к женскому типу Mini-B 5 Pin USB 2.0 Адаптер (номер по каталогу Rotunda CCMUSB-AF-BF5) или аналог USB кабель к USB-концентратору.

Зажигание включено.

Выполните перезагрузку APIM, одновременно нажав и удерживая кнопку SEEK. Кнопки UP и POWER на FCIM примерно на 10 секунд. сенсорный экран становится черным до того, как начнется последовательность запуска.

После завершения перезагрузки подключите MIT 105-00120 к USB-адаптеру.

Выберите режим USB на MIT 105-00120.

Управляйте аудиосистемой в режиме USB и наблюдайте за аудиовыходом.

Исправен ли USB-выход аудиосистемы?

Да	УСТАНОВИТЕ новый концентратор USB. СМ.: Концентратор универсальной последовательной шины (USB) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ к Q15

Q15 ИЗОЛЯЦИЯ USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА) КАБЕЛЬ

Установите новый USB-кабель.
СМ.: Модуль SYNC [APIM] к кабелю порта универсальной последовательной шины (USB) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Выполните перезагрузку APIM, одновременно нажав и удерживая кнопку SEEK. Кнопки UP и POWER на FCIM примерно на 10 секунд. сенсорный экран становится черным до того, как начнется последовательность запуска.

После завершения перезагрузки подключите MIT 105-00120 к концентратору USB.

Выберите режим USB на MIT 105-00120.

Управляйте аудиосистемой в режиме USB и наблюдайте за аудиовыходом.

Исправен ли USB-выход аудиосистемы?

Да	В настоящее время система работает корректно. Беспокойство было вызвано нерабочим USB-кабелем.

Нет

ПЕРЕЙТИ к Q16

Q16 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM и соответствующие встроенные разъемы.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Повторно подключите соединитель APIM и соответствующие встроенные соединители. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

Нормальная работа и неисправности

Функция 911 Assist используется для вызова помощи в случае срабатывания подушек безопасности. развернуты. Это работает только тогда, когда сотовый телефон успешно сопряжен и активно взаимодействует с аудиосистемой.

Если появляется сообщение об ошибке, указывающее, что 911 Assist не работает, проблема может быть вызвана тем, что модули не обмениваются данными или неправильными процедурами PMI.

Возможные источники

Функция помощи 911 отключена
Проблема сетевой связи
Проблемы с конфигурацией модуля
АПИМ

PINPOINT TEST R: ОТОБРАЖАЕТСЯ СООБЩЕНИЕ 911 ASSIST NOT OPERATIONAL

R1 ПРОВЕРКА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)

Зажигание включено.

С помощью диагностического сканера извлеките коды неисправностей непрерывной диагностики памяти (CMDTC).

Имеются ли какие-либо коды неисправности непрерывной диагностики памяти (CMDTC)?

Да	СМ. Таблицу DTC соответствующего модуля в соответствующем разделе.

Нет

ПЕРЕЙТИ к R2

R2 ПРОВЕРЬТЕ, ЧТО ФУНКЦИЯ 911 ASSIST ВКЛЮЧЕНА

Проверьте настройку функции 911 Assist в меню настроек дисплея.

Включена ли настройка 911 Assist?

Да	ПЕРЕЙТИ к R3

Нет

Включите функцию помощи 911. ИНФОРМИРУЙТЕ клиента, как включить/отключить эту функцию.

R3 ПРОВЕРИТЬ ИСТОРИЮ ОБСЛУЖИВАНИЯ АВТОМОБИЛЯ

ПРОВЕРЬТЕ историю обслуживания автомобиля на предмет недавних сервисных действий, связанных с IPC, RCM и APIM.

Имеются ли какие-либо недавние сервисные действия с IPC, RCM или APIM?

Да	ВЫПОЛНИТЕ процедуру PMI в соответствии с указаниями диагностического сканера.

Нет

ПЕРЕЙТИ к R4

R4 ПРОВЕРИТЬ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите APIM и все связанные с ним линейные соединители.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Повторно подключите APIM и все связанные с ним встроенные соединители. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые сервисные статьи: TSB , GSB , SSM или FSA .
Если для этой проблемы существует служебная статья, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям сервисной статьи. Если нет служебные статьи решают эту проблему,

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

Bluetooth не работает или работает неправильно

Нормальная работа и неисправности

СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция).
См. Режим Bluetooth, SYNC® AppLink™ и Система SYNC®.

Возможные источники

Несовместимое Bluetooth-устройство
АПИМ

ТОЧНЫЙ ТЕСТ S: BLUETOOTH НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО

S1 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ВОЗМОЖНОСТЬ СОПРЯЖЕНИЯ ПО BLUETOOTH

Подключите одно из следующих устройств к USB-порту:
- MIT (420-373 или Rotunda, номер детали 105-00120-GEN2) или более поздняя версия
- Инструмент проверки, эквивалентный MIT (только если MIT не является доступный)
- Совместимое устройство Bluetooth (только если MIT или аналогичный инструмент проверки не доступный). Ссылаться на: owner.ford.com/how-tos/sync-technology/all/phone-setup/how-your-device-works-with-sync.html или es.owner.ford.com/how-tos/sync-technology/all/phone-setup/how-your-device-works-with-sync.html

С помощью MIT, эквивалентного инструмента проверки или совместимого Bluetooth устройство в режиме Bluetooth, выполните сопряжение его с APIM. При необходимости следуйте инструкции устройства для сопряжения Bluetooth.

С помощью диагностического сканера просмотрите идентификаторы параметров APIM (PID).

Отслеживайте PID сопряженного устройства Bluetooth (BT_PAIR) и PID подключенного устройства Bluetooth (BT_CONN).

Оба идентификатора параметров (PID) читаются как «Да»?

Да	ПЕРЕЙТИ на S2

Нет

ПЕРЕЙТИ на S5

S2 ВЫПОЛНЕНИЕ ОСНОВНОГО СБРОСА И ПОВТОРНАЯ ПРОВЕРКА УСТРОЙСТВА ПОЛЬЗОВАТЕЛЯ

ПРИМЕЧАНИЕ: Выполнение общего сброса возвращает все предпочтения настройки на заводские, стирает телефонную книгу и звонки истории, удаляет все устройства Bluetooth, сопряженные с системой SYNC®, и удаляет любые сетевые подключения Wi-Fi (отменяя любое обновление системы идет загрузка или установка). Для автомобилей с навигацией сохраненные клиентом пункты назначения (домашний, избранный и предыдущий) стерто. Выполните основной сброс. Для получения информации о том, как выполните основной сброс, см. «Мастерский сброс» в руководстве пользователя. Литература.

Выполните сопряжение и подключите Bluetooth-устройство клиента к APIM. Для информацию о процессе сопряжения см. в документации для владельца.

С помощью диагностического сканера просмотрите идентификаторы параметров APIM (PID).

Отслеживайте PID сопряженного устройства Bluetooth (BT_PAIR) и PID подключенного устройства Bluetooth (BT_CONN).

Оба идентификатора параметров (PID) читаются как «Да»?

Да

Если функция отдельного устройства Bluetooth, например обмен текстовыми сообщениями, воспроизведение мультимедиа через Bluetooth или элементы управления, телефонная книга загрузка, история вызовов или ожидание вызова недействующий , ПЕРЕЙТИ к S3
Если отдельные функции Bluetooth-устройства, такие как текст обмен сообщениями, воспроизведение мультимедиа Bluetooth или элементы управления, загрузка телефонной книги, история звонков или ожидание вызова работают правильно , в настоящее время система работает правильно. ПРОСМОТР процесса сопряжения с клиентом.

Нет

Если устройство клиента не соединяется или не подключается, ПЕРЕЙДИТЕ к S4.

S3 ПРОВЕРЬТЕ ФУНКЦИЮ НЕРАБОТАЮЩЕГО УСТРОЙСТВА BLUETOOTH

Просмотрите список совместимых устройств и определите если неработающая функция устройства Bluetooth поддерживается и совместима. Ссылаться на owner.ford.com/how-tos/sync-technology/all/phone-setup/phones-compliable-with-sync.html#?syncGen=sync3&country=us

Поддерживается ли функция неработающего устройства Bluetooth и совместимый?

Да	ПЕРЕЙТИ на S4

Нет

Это нормальная работа для неподдерживаемого или несовместимые функции Bluetooth будут недоступны через SYNC® система.

S4 ПРОВЕРКА УСТРОЙСТВА КЛИЕНТА

Посоветуйте клиенту выключить и снова включить устройство для простой перезагрузки.

При необходимости посоветуйте клиенту удалить аккумулятор (если есть возможность) и переустановите его для полной перезагрузки.

При необходимости посоветуйте клиенту проверить наличие обновлений на своем устройстве.

При необходимости посоветуйте клиенту удалить «SYNC». из меню Bluetooth устройства перед попыткой повторного сопряжения и повторно подключите устройство Bluetooth к APIM.

При необходимости заказчик также может выполнить Мастер Очистка, общий сброс или сброс заводских данных на своем устройстве после инструкции производителя в руководстве пользователя устройства и/или Веб-сайт.

Беспокойство все еще присутствует?

Да	Ошибка связана с устройством клиента.

Нет

В настоящее время система работает корректно. ПОРУЧИТЕ клиенту просмотреть список совместимых устройств. Ссылаться на owner.ford.com/how-tos/sync-technology/all/phone-setup/phones-compliable-with-sync.html#?syncGen=sync3&country=us.

S5 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

Аудиосистема не работает должным образом с FCIM

Нормальная работа и неисправности

СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция).
См. раздел «Функция задержки аксессуаров», «Расширенное воспроизведение аудио» и «FCIM».

Возможный источник

ФКИМ

ТОЧНЫЙ ТЕСТ T: АУДИОСИСТЕМА НЕ РАБОТАЕТ ПРАВИЛЬНО ОТ FCIM (МОДУЛЯ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ)

T1 ПРОВЕРЬТЕ FDIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНЕГО ДИСПЛЕЯ) ЭКСПЛУАТАЦИЯ

Зажигание включено.

Выполняйте различные сенсорные команды FDIM и наблюдайте за работой FDIM.

Правильно ли реагирует FDIM на каждую сенсорную команду?

Да	ПЕРЕЙТИ на Т2

Нет

ПЕРЕЙТИ к точечному тесту W

T2 УБЕДИТЕСЬ, ЧТО FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) АУДИОМОДУЛИ, ВЫПОЛНЯЮЩИЕ КОМАНДЫ НА ОСНОВЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) АУДИОВХОДЫ ПРОШЛИ СЕТЕВОЙ ТЕСТ

С помощью диагностического сканера выполните сетевой тест.

Прошли ли ACM, APIM и FCIM тест сети?

Да	ПЕРЕЙТИ на Т3

Нет

• Если ACM не прошел тест сети,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
См. ACM не реагирует на диагностический сканер.
• Если APIM не прошел тест сети,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
См. раздел APIM не отвечает на диагностический сканер.
• Если FCIM не прошел тест сети,
СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).
См. FCIM не отвечает на диагностический сканер.

T3 ВРЕМЕННО ОТКЛЮЧИТЕ ПИТАНИЕ МОДУЛЕЙ АУДИОСИСТЕМЫ И ПОВТОРНО ПРОВЕРЬТЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините: отрицательный кабель аккумулятора от клеммы аккумулятора.

Подождите 1 минуту.

Подключите: отрицательный кабель батареи к клемме аккумулятора.

Зажигание включено.

Проверьте FCIM на нормальную работу.

Правильно ли работает FCIM?

Да	В настоящее время FCIM работает правильно. Проблема была устранена путем сброса модулей аудиосистемы.

Нет

ПЕРЕЙТИ на Т4

T4 ПОЛУЧИТЕ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) , APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) , И FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку следующих модулей:
- АКМ
- АПИМ
- ФКИМ

Имеются ли какие-либо диагностические коды неисправностей (DTC) в ACM, APIM или FCIM?

Да

• Для диагностических кодов неисправностей (DTC) ACM:
СМ.: Информационно-развлекательная система (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, диагностикой и тестированием).
См. Таблицу кодов неисправности: ACM.
• Для диагностических кодов неисправностей (DTC) APIM:
СМ.: Информационно-развлекательная система (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, диагностикой и тестированием).
См. Таблицу DTC: APIM.
• Для диагностических кодов неисправностей (DTC) FCIM:
СМ.: Информационно-развлекательная система (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, диагностикой и тестированием).
См. Таблицу DTC: FCIM.

Нет

ПЕРЕЙТИ на Т5

T5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъемы FCIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы FCIM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый FCIM.
СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

Переключатели на левом рулевом колесе не работают или работают неправильно

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
Б11БА:1С	Блок переключателей аудиосистемы на рулевом колесе: напряжение в цепи вне допустимого диапазона	Устанавливается APIM при обнаружении короткого замыкания на массу или обрыва в цепях переключателя на рулевом колесе.	Непрерывно и по запросу
Б11БА: 63	Блок переключателей аудиосистемы на рулевом колесе: истечение времени защиты цепи/компонента	Устанавливается APIM когда переключатель на рулевом колесе застрял более чем на 2 минуты во время нормальной работы или более 3 секунд во время самопроверки.	Непрерывно и по запросу

Возможные источники

Переключатель на рулевом колесе
Проводка, клеммы или разъемы
Клокспринг
АПИМ

ТОЧНЫЙ ТЕСТ U: ЛЕВАЯ РУКА (ЛЕВАЯ РУКА) ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ НЕ РАБОТАЮТ ИЛИ РАБОТАЮТ НЕПРАВИЛЬНО

U1 ПРОВЕРЬТЕ ЛЕВЫЙ (ЛЕВЫЙ) ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ ПЕРЕКЛЮЧАТЕЛЯ НА РУЛЕВОМ КОЛЕСЕ (PIDS)

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров APIM (PID).

Контролируйте идентификаторы параметров (PID) переключателя на рулевом колесе, нажимая каждый левый переключатель на рулевом колесе.
- Голос (SW_VOICE)
- Искать+ (SW_SEEKPLUS)
- Искать– (SW_SEEKMINUS)
- Громкость+ (SW_VOLUP)
- Громкость- (SW_VOLDOWN)

Соответствуют ли значения PID положениям переключателя?

Да	ПЕРЕЙТИ в U15

Нет

• Если одно или несколько, но не все значения PID неверны или всегда считываются одно конкретное положение переключателя, УСТАНОВИТЕ новый левый переключатель на рулевом колесе.
ССЫЛАТЬСЯ к: Многофункциональный переключатель на рулевом колесе (211-05 Рулевое колесо и Электрические компоненты стойки, снятие и установка). • Если все значения PID неверны или всегда считываются значения одного конкретного переключателя положение, ПЕРЕЙДИТЕ к U2

U2 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ОТ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ)

ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

Зажигание ВЫКЛ.

Снимите подушку безопасности водителя.
СМ.: Подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).

Отсоедините: левый переключатель на рулевом колесе C2998.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		C2998-4

Присутствует примерно 5 вольт?

Да	УСТАНОВИТЕ новый левый переключатель на рулевом колесе. СМ.: Рулевое колесо Многофункциональный переключатель (211-05 Рулевое колесо и электрическая часть колонки) Компоненты, снятие и установка).

Нет

ПЕРЕЙТИ на U3

U3 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ РУЛЕВОГО КОЛЕСА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отсоедините: Clockspring C218C.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		Земля
C2998-4		Земля

Напряжение есть?

Да	УСТАНОВИТЕ новый руль. СМ.: Рулевое колесо (211-04 Рулевая колонка, снятие и установка).

Нет

ПЕРЕЙТИ на U4

U4 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ РУЛЕВОГО КОЛЕСА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		Земля
C2998-4		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на U5

Нет

УСТАНОВИТЕ новый руль.
СМ.: Рулевое колесо (211-04 Рулевая колонка, снятие и установка).

U5 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ РУЛЕВОГО КОЛЕСА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		C218C-11
C2998-4		C218C-10

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на U6

Нет

УСТАНОВИТЕ новый руль.
СМ.: Рулевое колесо (211-04 Рулевая колонка, снятие и установка).

U6 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		C2998-4

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на U7

Нет

УСТАНОВИТЕ новый руль.
СМ.: Рулевое колесо (211-04 Рулевая колонка, снятие и установка).

U7 ПРОВЕРЬТЕ ЧАСОВУЮ ПРУЖИНУ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Подключить: Часовая пружина C218C.

Отсоедините: Clockspring C218B.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		Земля
C2998-4		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на U8

U8 ПРОВЕРЬТЕ ЧАСОВУЮ ПРУЖИНУ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		Земля
C2998-4		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на U9

Нет

УСТАНОВИТЕ новую часовую пружину.
СМ.: Часовая пружина (501-20B Дополнительная удерживающая система, снятие и установка).

U9 ПРОВЕРЬТЕ ЧАСОВУЮ ПРУЖИНУ НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		C218B-14 (со стороны компонентов)
C2998-4		C218B-12 (со стороны компонентов)

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ в U10

Нет

U10 ВМЕСТЕ ПРОВЕРЬТЕ ЧАСОВУЮ ПРУЖИНУ НА КОРОТКОЕ ЗАМЫКАНИЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		C2998-4

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на U11

Нет

U11 ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Подключить: Часовая пружина C218B.

Отключить: АПИМ С2383А.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		Земля
C2998-4		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ в U12

U12 ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		Земля
C2998-4		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ в U13

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

U13 ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		C2383A-46
C2998-4		C2383A-47

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ в U14

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

U14 ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2998-2		C2998-4

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ в U15

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

U15 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

Проигрыватель компакт-дисков не работает или работает неправильно

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B1D19:49	Блок компакт-дисков: внутренняя электронная неисправность	Устанавливается ACM, когда внутренняя печатная плата не может связаться с механизм компакт-диска в режиме компакт-диска более 28 секунд в обычном режиме. работы или более 5 секунд во время самопроверки.	Непрерывно и по запросу
Б1Д19:4Б	Компакт-диск: перегрев	Устанавливается ACM, когда внутренняя печатная плата обнаруживает, что CD механизм превышает температурный порог более чем на 1 секунду, в то время как в режиме CD.	Непрерывный

Возможные источники

Смещенный FCIM CD-слот для ACM Слот для компакт-дисков
CD
АКМ

PINPOINT TEST V: КОМПАКТ-ДИСК ПРОИГРЫВАТЕЛЬ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО

V1 ПРОВЕРЬТЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) CD (КОМПАКТ-ДИСК) ЭКСПЛУАТАЦИЯ КНОПКИ ИЗВЛЕЧЕНИЯ

Зажигание включено.

Управляйте аудиосистемой в режиме CD.

Использование ФКИМ Кнопка CD EJECT, попытка извлечь компакт-диск клиента.

Извлекается ли компакт-диск клиента?

Да	ПЕРЕЙТИ к V4

Нет

• Если кнопка FCIM EJECT реагирует, ПЕРЕЙДИТЕ к V2.
• Если кнопка FCIM EJECT нет отзывчивый, ПЕРЕЙТИ на V3

V2 УБЕДИТЕСЬ, ЧТО FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) CD (КОМПАКТ-ДИСК) СЛОТ СОВМЕЩЕН С ACM (ПЕРЕДНИЙ АУДИОМОДУЛЬ УПРАВЛЕНИЯ) CD (КОМПАКТ-ДИСК) СЛОТ

Снимите FCIM, но не отсоединяйте электрические разъемы.
СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Использование ФКИМ Кнопка CD EJECT, попытка извлечь компакт-диск клиента.

Извлекается ли компакт-диск клиента?

Да	ПЕРЕУСТАНОВИТЕ FCIM и убедитесь, что FCIM Слот для компакт-диска правильно выровнен с ACM слот для CD. СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на V8

V3 ПРОВЕРЬТЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) CD (КОМПАКТ-ДИСК) КНОПКА ВЫХОДА НА ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИО) СВЯЗЬ ПУТЕМ ПРОВЕРКИ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0256:00 КОМПЛЕКТ В ACM (МОДУЛЬ УПРАВЛЕНИЯ ПЕРЕДНЕЙ АУДИОСИСТЕМОЙ)

С помощью диагностического сканера выполните самопроверку ACM.

Установлен ли код неисправности U0256:00 в ACM?

Да	ПЕРЕЙТИ к точному тесту ИИ

Нет

ПЕРЕЙТИ к пинпойнт-тесту T

V4 ПРОВЕРЬТЕ КОМПАКТ-ДИСК (КОМПАКТ-ДИСК) РАБОТА С ИГРОКОМ

Вставьте заведомо исправный компакт-диск.

Управляйте аудиосистемой в режиме компакт-диска и воспроизводите аудиофайл.

Подходит ли аудиовыход для проигрывателя компакт-дисков?

Да	В настоящее время система работает корректно. Вина в том, компакт-диск клиента (проверьте на наличие отпечатков пальцев, незакрепленных бумажных этикеток, неправильных формат, неправильная форма, царапины или другие повреждения).

Нет

ПЕРЕЙТИ к V5

V5 ПРОВЕРЬТЕ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) B1D19:49 ИЛИ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) Б1Д19:4Б

Когда аудиосистема все еще находится в режиме CD, выполните самопроверку ACM с помощью диагностического сканера.

Установлен ли DTC B1D19:49 или DTC B1D19:4B в ACM?

Да	Если присутствует B1D19:49, ПЕРЕЙДИТЕ к V6. Если присутствует B1D19:4B, система работает. правильно в это время. Беспокойство могло быть вызвано расширенным компакт-диском использование игрока. Операция аудио может возобновиться после того, как ACM остынет. Очистить код неисправности.

Нет

ПЕРЕЙТИ на V8

V6 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) B1D19:49

Зажигание включено.

С помощью диагностического сканера сотрите диагностические коды неисправностей ACM (DTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 5 секунд.

Пока аудиосистема все еще находится в режиме CD, повторите самопроверку ACM с помощью диагностического сканера.

Установлен ли код неисправности B1D19:49 в ACM?

Да	ПЕРЕЙТИ на V8

Нет

ПЕРЕЙТИ на V7

V7 ПОВТОРНО ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ КОМПАКТ-ДИСКА (КОМПАКТ-ДИСКА) РАБОТА С ИГРОКОМ

Управляйте аудиосистемой в режиме компакт-диска и воспроизводите аудиофайл.

Подходит ли аудиовыход для проигрывателя компакт-дисков?

Да	В настоящее время система работает корректно. Беспокойство было исправлено путем выполнения самопроверки ACM, при которой модуль загружается в холодном состоянии.

Нет

ПЕРЕЙТИ на V8

V8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

FDIM не работает или работает неправильно

Нормальная работа и неисправности

ПРИМЕЧАНИЕ: FDIM дисплей калибруется после каждого цикла зажигания. Прикосновение к дисплею во время цикла зажигания может привести к неработоспособности сенсорного экрана.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
Б108Е:01	Дисплей: Общая электрическая неисправность	Устанавливается APIM, когда в FDIM обнаруживается проблема с внутренним соединением или с внутренней панелью LCD.	Непрерывный
Б108Е:12	Дисплей: короткое замыкание на батарею	Несмотря на описание DTC, этот DTC устанавливается APIM при обнаружении обрыва на кабеле LVDS.	Непрерывный
Б108Э: 63	Дисплей: Превышение времени защиты цепи/компонента	Устанавливается APIM, когда FDIM обнаруживает сенсорный ввод в течение более 2 минут во время нормальной работы.	Непрерывный
U0162:00	Потеряна связь с модулем навигационного дисплея: нет информации о подтипе	Устанавливается APIM при отсутствии связи с FDIM более 1 секунды при включенном зажигании в режиме RUN.	Непрерывно и по запросу

Возможные источники

кабель LVDS
FDIM
Объект прижат к сенсорному экрану FDIM
АПИМ

ТОЧНЫЙ ТЕСТ W: FDIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНЕГО ДИСПЛЕЯ) НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО

W1 ПЕРЕЗАГРУЗИТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

Зажигание включено.

Одновременно нажмите и удерживайте кнопки SEEK UP и POWER на FCIM. в течение 10 секунд. Когда начинается перезагрузка APIM, сенсорный экран становится черным до начала последовательности запуска.

После завершения перезагрузки запустите систему, чтобы проверить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

• Если FDIM пустой или черный, ПЕРЕЙДИТЕ к W8.
• Если изображение, отображаемое на FDIM, неверно, цвет изображения неверно, или изображение искажено, мерцает или нечеткое, ПЕРЕЙДИТЕ к W6
• Если FDIM завис, ПЕРЕЙДИТЕ к W2.
• Если FDIM не реагирует на прикосновения, ПЕРЕЙДИТЕ к W2.
• Если сенсорный экран реагирует медленно, ПЕРЕЙДИТЕ к W4.
• По всем остальным вопросам ПЕРЕЙДИТЕ к W8

Нет

В настоящее время система работает корректно. ПРОВЕРЬТЕ конкретную проблему клиента, продублировав шаги, которые были приняты, когда возникла первоначальная проблема.

W2 ПРОВЕРЬТЕ ВСТРЕЧАЮЩЕЕ ОКНО ГРОМКОСТИ АУДИОСИСТЕМЫ НА FDIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНЕГО ДИСПЛЕЯ) ВО ВРЕМЯ РЕГУЛИРОВКИ ГРОМКОСТИ АУДИОСИСТЕМЫ

Управляйте аудиосистемой в режиме AM/FM.

Наблюдайте за FDIM, увеличивая и уменьшая громкость аудиосистемы.

Отображает ли FDIM всплывающее окно громкости аудиосистемы, когда громкость регулируется вверх и вниз?

Да

• Если отображается всплывающее окно громкости, а выходная громкость аудиосистемы реагирует, ПЕРЕЙТИ к W3
• Если всплывающее окно громкости отображается, но звук отсутствует услышан, ОБРАЩАЙТЕСЬ к таблицам симптомов в этом разделе, чтобы диагностировать неработающие функции аудиосистемы. Для получения дополнительной информации о конкретных функции и выходы аудиосистемы,
СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция).

Нет

ПЕРЕЙТИ на W5

W3 ПРОВЕРЬТЕ ДИСПЛЕЙ НА ТРЕЩИНЫ

Зажигание ВЫКЛ.

Удалите FCIM.
СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

ПРИМЕЧАНИЕ: Незначительные трещины на дисплее могут вызвать проблемы с сенсорным экраном. Внимательно осмотрите экран FDIM на наличие трещин. Пиксельный тест RGB и Отображение функций тестового шаблона, доступных через диагностику лицевой панели APIM могут быть использованы для помощи в проверке.
СМ.: Диагностика безеля (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

Имеются ли трещины на дисплее FDIM?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

ПЕРЕЙТИ к W4

W4 ПОДТВЕРДИТЕ FDIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНЕГО ДИСПЛЕЯ) РЕАКЦИЯ НА СЕНСОРНЫЙ ОТВЕТ

Доступ к диагностике лицевой панели.
СМ.: Диагностика безеля (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

После запуска теста активации сенсорного экрана коснитесь нескольких точек вокруг дисплея и наблюдайте за прикосновением к дисплею. ответ. Самая последняя точка касания отмечена синим прямоугольником и предшествующие точки соприкосновения обозначены белыми прямоугольниками.

Правильно ли реагирует FDIM на каждую точку касания?

Да	• Если сенсорный экран реагирует правильно, система в настоящее время работает корректно. ПОДТВЕРДИТЕ специфику клиента беспокойство, дублируя шаги, которые были предприняты, когда исходный возникло беспокойство. • Если сенсорный экран реагирует медленно, ПЕРЕЙДИТЕ к W5.

Нет

• Если сенсорный экран не реагирует или реагирует неправильно, ПЕРЕЙДИТЕ к W13.
• Если нет доступа к тесту активации сенсорного экрана, ПЕРЕЙДИТЕ к W13.

W5 ВРЕМЕННО ОТКЛЮЧИТЬ ПИТАНИЕ С APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

Зажигание ВЫКЛ.

Отсоедините: отрицательный кабель аккумулятора от клеммы аккумулятора.

Подождите 1 минуту.

Подключите: отрицательный кабель батареи к клемме аккумулятора.

Зажигание включено.

Протестируйте систему, чтобы убедиться, что проблема все еще присутствует.

Беспокойство все еще присутствует?

Да	ПЕРЕЙТИ на W15

Нет

W6 ПРОВЕРЬТЕ FDIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНЕГО ДИСПЛЕЯ) ЧЕТКОСТЬ ИЗОБРАЖЕНИЯ

Доступ к диагностике лицевой панели.
СМ.: Диагностика безеля (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

При использовании функций RGB Pixel Test и Display Test Pattern проверьте качество изображения на дисплее.

Присутствует ли проблема с качеством изображения при использовании функций RGB Pixel Test и Display Test Pattern?

Да	ПЕРЕЙТИ на W7

Нет

W7 ВРЕМЕННО ОТКЛЮЧИТЬ ПИТАНИЕ С APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

Зажигание ВЫКЛ.

Отсоедините: отрицательный кабель аккумулятора от клеммы аккумулятора.

Подождите 1 минуту.

Подключите: отрицательный кабель батареи к клемме аккумулятора.

Зажигание включено.

Протестируйте систему, чтобы убедиться, что проблема все еще присутствует.

Беспокойство все еще присутствует?

Да	ПЕРЕЙТИ на W11

Нет

W8 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) СОСТОЯНИЕ ЗАЖИГАНИЯ PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

С помощью диагностического сканера просмотрите идентификаторы параметров APIM (PID).

Следите за PID состояния зажигания (KEYPOS).

Зажигание ВЫКЛ.

Зажигание включено.

Соответствует ли значение PID фактическим положениям переключателя?

Да	ПЕРЕЙТИ на W10

Нет

ПЕРЕЙТИ к W9

W9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ IPC (КОМПЛЕКС ПРИБОРОВ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Зажигание включено.

Проверьте правильность работы IPC. Информацию о подтверждении индикатора см.
ССЫЛАТЬСЯ к: Комбинация приборов (IPC) - Обзор (413-01 Приборы, Центр сообщений и предупреждающие звуковые сигналы, описание и работа).
См.: Доказательство.

IPC работает правильно?

Да	СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование). См.: APIM не отвечает на диагностический инструмент сканирования.

Нет

ПРОВЕРЬТЕ МПК.
СМ.: Инструментарий, Центр сообщений и Предупреждающие звуковые сигналы (приборы 413-01, центр сообщений и предупреждения). Звонки, диагностика и тестирование).

W10 УБЕДИТЕСЬ, ЧТО HS-CAN3 (СЕТЬ ВЫСОКОСКОРОСТНЫХ КОНТРОЛЛЕРОВ 3) МОДУЛИ ПРОШЛИ СЕТЕВОЙ ТЕСТ

ПРИМЕЧАНИЕ: Проблема с HS-CAN3 приведет к тому, что сенсорный экран FDIM будет пустым.

С помощью диагностического сканера выполните сетевой тест.

Прошли ли ACM, APIM и IPC сетевой тест?

Да	ПЕРЕЙТИ на W11

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

W11 ПРОВЕРЬТЕ LVDS (СИГНАЛИЗАЦИЯ ДИФФЕРЕНЦИАЛА НИЗКОГО НАПРЯЖЕНИЯ) КАБЕЛЬ ДЛЯ ОТКРЫТОГО

Зажигание ВЫКЛ.

Отключить: АПИМ C2383D.

Отключить: FDIM С2253.

С помощью датчика Flex Probe 300-08057 (0,5 мм) или эквивалентного измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383D-1		C2253-4
C2383D-2		C2253-3
C2383D-3		C2253-2
C2383D-4		C2253-1
C2383D-Щит		C2253-Щит

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на W12

Нет

УСТАНОВИТЕ новый кабель LVDS.
СМ.: Кабель модуля SYNC [APIM] к интерфейсному модулю переднего дисплея (FDIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).
После установки нового кабеля ПЕРЕЗАГРУЗИТЕ APIM, одновременно нажав и удерживая кнопки SEEK UP и POWER на FCIM в течение 10 секунд и ПРОВЕРЬТЕ работу сенсорного экрана.

W12 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ВЫХОДНОГО НАПРЯЖЕНИЯ ОТ APIM (МОДУЛЯ СИНХРОНИЗАЦИИ) К FDIM (МОДУЛЮ ИНТЕРФЕЙСА ПЕРЕДНЕГО ДИСПЛЕЯ)

Зажигание ВЫКЛ.

Подключиться: АПИМ C2383D.

Зажигание включено.

С помощью гибкого датчика с наружной резьбой 300-08057 (0,5 мм) или эквивалентного измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2253-3		Заземление (убедитесь, что заземление кабеля LVDS не используется для этого измерения)

Напряжение больше 11 вольт?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

ПЕРЕЙТИ на W15

W13 ВРЕМЕННО ОТКЛЮЧИТЬ ПИТАНИЕ ОТ APIM (МОДУЛЯ СИНХРОНИЗАЦИИ) И ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

Зажигание ВЫКЛ.

Отсоедините: отрицательный кабель аккумулятора от клеммы аккумулятора.

Подождите 1 минуту.

Подключите: отрицательный кабель батареи к клемме аккумулятора.

Зажигание включено.

Протестируйте систему, чтобы убедиться, что проблема все еще присутствует.

Беспокойство все еще присутствует?

Да	ПЕРЕЙТИ на W14

Нет

W14 СНИМИТЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) И ПОВТОРНО ПРОВЕРЬТЕ FDIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНЕГО ДИСПЛЕЯ) РЕАКЦИЯ НА СЕНСОРНЫЙ ОТВЕТ

ПРИМЕЧАНИЕ: FDIM может воспринимать только одну сенсорную команду за раз. Если какие-либо предметы нажаты к сенсорному экрану (включая проводку или компоненты за отделкой панели, окружающей FDIM), может показаться, что FDIM не работает.

Снимите FCIM, но не отсоединяйте электрические разъемы.
СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Доступ к диагностике лицевой панели.
СМ.: Диагностика безеля (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

После запуска теста активации сенсорного экрана коснитесь нескольких точек вокруг дисплея и наблюдайте за прикосновением к дисплею. ответ. Самая последняя точка касания отмечена синим прямоугольником и предшествующие точки соприкосновения обозначены белыми прямоугольниками.

Правильно ли реагирует FDIM на каждую точку касания?

Да	В настоящее время FDIM работает правильно. ПЕРЕУСТАНОВИТЕ FCIM и убедитесь, что отверстие FDIM правильно совмещено с FDIM и что объекты соприкасаются с сенсорным экраном FDIM.

Нет

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

W15 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъемы APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Повторно подключите разъемы APIM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

FDIM изменяет яркость

Нормальная работа и неисправности

FDIM яркость дисплея может регулироваться автоматически или вручную. Автоматическая регулировка зависит от сообщения об уровне затемнения освещения. отправлено из BCM в APIM.

Возможные источники

Настройка клиента
Концерн системы подсветки панели приборов
Коммуникационная проблема
кабель LVDS
FDIM
АПИМ

PINPOINT TEST X: FDIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНЕГО ДИСПЛЕЯ) ИЗМЕНЯЕТ ЯРКОСТЬ

X1 УБЕДИТЕСЬ, ЧТО ПРОБЛЕМА С ЯРКОСТЬЮ ДИСПЛЕЯ НЕ ВЫЗНАНА СИСТЕМНЫМИ НАСТРОЙКАМИ

Используя сенсорный экран, проверьте настройки затемнения дисплея в разделе «Настройки»> «Дисплей».

Протестируйте систему, чтобы убедиться, что проблема присутствует и не вызвано настройкой яркости дисплея, например включенным Auto Dim или ВЫКЛ.

Присутствует ли проблема, которая НЕ вызвана настройками яркости дисплея?

Да	ПЕРЕЙТИ в Х2

Нет

ПРОСМОТР настроек яркости дисплея и работы системы вместе с покупателем.

X2 ПЕРЕЗАГРУЗИТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

Зажигание включено.

Одновременно нажмите и удерживайте кнопки SEEK UP и POWER на FCIM. в течение 10 секунд. Когда начинается перезагрузка APIM, сенсорный экран становится черным до начала последовательности запуска.

После завершения перезагрузки запустите систему, чтобы проверить, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да	ПЕРЕЙТИ в Х3

Нет

В настоящее время система работает корректно. ПРОВЕРЬТЕ конкретную проблему клиента, продублировав условия присутствует при создании первоначального беспокойства.

X3 ПРОВЕРКА РАБОТЫ СЕТЕВЫХ ИСТОЧНИКОВ ПОДСВЕТКИ ПРИБОРНОЙ ПАНЕЛИ

Подсветите датчик внешней освещенности, чтобы имитировать условия дневного освещения.

Регулируя интенсивность подсветки панели приборов вверх и вниз, осмотрите FCIM и IPC.

Накройте датчик внешней освещенности, чтобы имитировать условия ночного освещения.

Регулируя интенсивность подсветки панели приборов вверх и вниз, осмотрите FCIM и IPC.

Подсветка панели приборов работает правильно?

Да	ПЕРЕЙТИ в Х4

Нет

СМОТРИТЕ: Подсветка приборной панели и салона (413-00 Переключатели подсветки панели приборов и салона, диагностика и тестирование).

X4 ПРОВЕРЬТЕ, ЧТО APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) , МПК (КОМПЛЕКС ПРИБОРОВ) , И BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ПРОЙДИТЕ СЕТЕВОЙ ТЕСТ

С помощью диагностического сканера выполните сетевой тест.

Прошли ли APIM, IPC и BCM сетевой тест?

Да	ПЕРЕЙТИ на X5

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

X5 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ НЕПРЕРЫВНОЙ ПАМЯТИ (CMDTCS)

С помощью диагностического сканера извлеките коды неисправностей непрерывной памяти APIM (CMDTC).

Имеются ли какие-либо коды неисправности непрерывной диагностики памяти (CMDTC)?

Да	ОБРАЩАЙТЕСЬ к APIM Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ на X6

X6 ВРЕМЕННО ОТКЛЮЧИТЕ ПИТАНИЕ С APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) И ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

Зажигание ВЫКЛ.

Отсоедините: отрицательный кабель аккумулятора от клеммы аккумулятора.

Подождите 1 минуту.

Подключите: отрицательный кабель батареи к клемме аккумулятора.

Зажигание включено.

Протестируйте систему, чтобы убедиться, что проблема все еще присутствует.

Беспокойство все еще присутствует?

Да	ПЕРЕЙТИ на Х7

Нет

X7 ПРОВЕРЬТЕ LVDS (СИГНАЛИЗАЦИЯ ДИФФЕРЕНЦИАЛА НИЗКОГО НАПРЯЖЕНИЯ) КАБЕЛЬ ДЛЯ ОТКРЫТОГО

Зажигание ВЫКЛ.

Отключить: АПИМ C2383D.

Отключить: FDIM С2253.

С помощью датчика Flex Probe 300-08057 (0,5 мм) или эквивалентного измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383D-1		C2253-4
C2383D-2		C2253-3
C2383D-3		C2253-2
C2383D-4		C2253-1
C2383D-Щит		C2253-Щит

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на X8

Нет

X8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ВЫХОДНОГО НАПРЯЖЕНИЯ ИЗ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) К FDIM (МОДУЛЮ ИНТЕРФЕЙСА ПЕРЕДНЕГО ДИСПЛЕЯ)

Зажигание ВЫКЛ.

Подключиться: АПИМ C2383D.

Зажигание включено.

Используя вилку Flex Probe 300-08057 (0,5 мм) или эквивалент и настройку диапазона мВ постоянного тока мультиметра, измерьте следующее: (при необходимости обратитесь к руководству пользователя мультиметра для информация о том, как получить доступ к диапазону мВ)
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2253-3		Заземление (убедитесь, что заземление кабеля LVDS не используется для этого измерения)

Напряжение постоянного тока находится между 0,5 и 10 Милли вольт?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

ПЕРЕЙТИ на X9

X9 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

Навигация не работает или работает неправильно — при наличии

Нормальная работа и неисправности

СМ.: Информационно-развлекательная система – Работа системы и описание компонентов (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, описанием и Операция).
См. Навигация, Распознавание голоса, Антенна и APIM.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B119F:01	Антенна GPS: общая электрическая неисправность	Устанавливается APIM в случае короткого замыкания на массу или короткого замыкания на аккумуляторную батарею. обнаружен на коаксиальном кабеле GPS между APIM и спутниковым радио/ GPS-сплиттер более 250 миллисекунд.	Непрерывный
B119F: 13	Антенна GPS: обрыв цепи	Устанавливается APIM при обнаружении обрыва на коаксиальном кабеле GPS. между APIM и сплиттером спутникового радио/GPS более 250 миллисекунды.	Непрерывный
Б1А89:11	Спутниковая антенна: короткое замыкание на массу	Устанавливается ACM при обнаружении короткого замыкания на массу в течение более 1 секунды в любом из следующих случаев: Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS Сплиттер спутникового радио/GPS Заднее спутниковое радио/коаксиальный кабель GPS Антенна	Непрерывно и по запросу
Б1А89:13	Спутниковая антенна: цепь разомкнута	Устанавливается ACM при обнаружении обрыва в течение более 250 миллисекунд в любом из следующих случаев: Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS Сплиттер спутникового радио/GPS Заднее спутниковое радио/коаксиальный кабель GPS Антенна	Непрерывно и по запросу
U1A00:87	Частная сеть связи: отсутствует сообщение	Устанавливается APIM при отправке запроса по HS-CAN3 на ACM и не получает действительный ответ от ACM на SDL цепи за пять секунд с не менее чем тремя повторными попытками, или если есть неисправность, которая помешала бы передаче данных через любой из следующее: Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS Сплиттер спутникового радио/GPS Заднее спутниковое радио/коаксиальный кабель GPS Антенна	По требованию

Возможные источники

Препятствия в зоне прямой видимости GPS-антенны
Коаксиальный кабель GPS между APIM и разветвителем спутникового радио/GPS
Сплиттер спутникового радио/GPS
Заднее спутниковое радио/коаксиальный кабель GPS
AM/FM/спутниковое радио/антенна GPS
Коррозия
АКМ
АПИМ

ТОЧНЫЙ ТЕСТ Y: НАВИГАЦИЯ НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО – ПРИ НАЛИЧИИ

Y1 ПРОВЕРЬТЕ GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ПРИЕМ АНТЕННЫ

Зажигание включено.

Доступ к диагностике лицевой панели.
СМ.: Диагностика безеля (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

Отслеживайте «Количество спутников» и «Режим фиксации» в информации о местоположении APIM.

Если значения меньше 3 для «Количество спутников» или «Нет GPS Fix" для "Fix Mode", выведите автомобиль на открытое место, свободным от препятствий, таких как высокие здания или большие деревья, по крайней мере, 3 спутника указаны для "Количества спутников" и «3D» указано для «Fix Mode».

Может 3 и более спутников и можно ли получить 3D-фикс?

Да	ПЕРЕЙТИ на Y2

Нет

ПЕРЕЙТИ на Y4

Y2 ПРОВЕРЬТЕ НАВИГАЦИЮ НА ПРАВИЛЬНОСТЬ РАБОТЫ

Управляйте различными навигационными функциями (в том числе короткими управляемыми маршрутами) и наблюдайте за их работой.

Навигация работает корректно?

Да	В настоящее время система работает корректно. беспокойство было результатом препятствий в прямой видимости антенны для длительный период времени.

Нет

ПЕРЕЙТИ на Y3

Y3 ПРОВЕРКА АБС (АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ) МОДУЛЬ К APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ПЕРЕДАЧА ИНФОРМАЦИИ О СКОРОСТИ КОЛЕСА И НАПРАВЛЕНИИ ВРАЩЕНИЯ КОЛЕСА

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0121:00 в APIM?

Да

Нет

ПЕРЕЙТИ на Y22

Y4 ПРОВЕРКА GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) КОАКСИАЛЬНЫЙ КАБЕЛЬ НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ, ЗАМЫКАНИЕ НА ЗЕМЛЮ ИЛИ ОБРЫВ

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли DTC B119F:01 или DTC B119F:13 в APIM?

Да	ПЕРЕЙТИ на Y5

Нет

ПЕРЕЙТИ на Y6

Y5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ВЫХОДНОЕ НАПРЯЖЕНИЕ ОТ GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ПОДКЛЮЧЕНИЕ КОАКСИАЛЬНОГО КАБЕЛЯ

Зажигание ВЫКЛ.

Отсоедините коаксиальный кабель GPS от APIM.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля GPS в APIM (сторона компонента)		Земля

Напряжение между 4,7 и 5,8 вольт?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел спутникового радио/GPS/кабеля. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на Y22

Y6 ПРОВЕРЬТЕ ACM (МОДУЛЬ УПРАВЛЕНИЯ ПЕРЕДНЕЙ АУДИОСИСТЕМОЙ) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) B1A89:11 ИЛИ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) Б1А89:13

Зажигание включено.

С помощью диагностического сканера сотрите диагностические коды неисправностей ACM (DTC).

С помощью диагностического сканера выполните самопроверку ACM.

Установлен ли DTC B1A89:11 или DTC B1A89:13 в ACM?

Да	ПЕРЕЙТИ на Y7

Нет

ПЕРЕЙТИ на Y22

Y7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) ВЫХОДНОЕ НАПРЯЖЕНИЕ ОТ СПУТНИКОВОГО РАДИОСВЯЗИ КОАКСИАЛЬНОГО КАБЕЛЯ

Зажигание ВЫКЛ.

Отсоедините: Коаксиальный кабель антенны спутникового радио от ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM (сторона компонента)		Земля

Напряжение между 4,4 и 5,5 вольт?

Да	ПЕРЕЙТИ на Y8

Нет

ПЕРЕЙТИ на Y21

Y8 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ АНТЕННЫ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отсоедините: Коаксиальный кабель антенны спутникового радио от ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Отсоедините: Соединение встроенного коаксиального кабеля антенны спутникового радио/GPS за правой нижней панелью отделки капота.
СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел спутникового радио/GPS/кабеля. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на Y9

Y9 ПРОВЕРЬТЕ ЖИЛУ КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ РАДИАНТЕННЫ НА КОАКСИАЛЬНОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Y10

Нет

Y10 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ РАДИАНТЕННЫ НА ОБРЫВ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля спутникового радио на ACM		Жила коаксиального кабеля передней спутниковой радио/GPS-антенны на встроенном соединении
Экран коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля передней спутниковой радио/GPS-антенны на встроенном соединении

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на Y11

Нет

Y11 ПРОВЕРЬТЕ ВМЕСТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ АНТЕННЫ РАДИОПРИЕМНИКА НА КОРОТКОЕ ЗАМЫКАНИЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Y12

Нет

Y12 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Подключение: Соединение со встроенным коаксиальным кабелем антенны спутникового радио/GPS за правой нижней панелью отделки капота.

Отсоедините: Коаксиальный кабель антенны спутникового радио/GPS от антенного блока.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый коаксиальный кабель задней спутниковой антенны/антенны GPS. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на Y13

Y13 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Y14

Нет

Y14 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА И ЭКРАН АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ ДЛЯ ОТКРЫТОГО КАБЕЛЯ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Жила коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона жгута)
Экран коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона жгута)

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на Y15

Нет

Y15 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Y16

Нет

Y16 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛЬЯ И ЭКРАН АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Подключите: коаксиальный кабель антенны спутникового радио/GPS к антенному блоку.

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	УСТАНОВИТЕ новую антенну AM/FM/спутникового радио/GPS. СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на Y17

Y17 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛЬЯ АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Y18

Нет

Y18 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) СЕРДЕЧНИК АНТЕННОГО БЛОКА И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Y19

Нет

Y19 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ЗАЗЕМЛЕНИЕМ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона компонента)		Земля

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на Y22

Нет

ПЕРЕЙТИ на Y20

Y20 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ОСНОВАНИЕМ АНТЕННОГО БЛОКА

Снимите антенну AM/FM/спутникового радио/GPS.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона компонента)		Основание антенны спутникового радио/GPS (неокрашенная поверхность)

Сопротивление меньше 1 Ом?

Да

Нет

Y21 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Y22 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

Компас не работает или работает неправильно

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
B119F:01	Антенна GPS: общая электрическая неисправность	Устанавливается APIM в случае короткого замыкания на массу или короткого замыкания на аккумуляторную батарею. обнаружен на коаксиальном кабеле GPS между APIM и спутниковым радио/ GPS-сплиттер более 250 миллисекунд.	Непрерывный
B119F: 13	Антенна GPS: обрыв цепи	Устанавливается APIM при обнаружении обрыва на коаксиальном кабеле GPS. между APIM и сплиттером спутникового радио/GPS более 250 миллисекунды.	Непрерывный
Б1А89:11	Спутниковая антенна: короткое замыкание на массу	Устанавливается ACM при обнаружении короткого замыкания на массу в течение более 1 секунды в любом из следующих случаев: Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS Сплиттер спутникового радио/GPS Заднее спутниковое радио/коаксиальный кабель GPS Антенна	Непрерывно и по запросу
Б1А89:13	Спутниковая антенна: цепь разомкнута	Устанавливается ACM при обнаружении обрыва в течение более 250 миллисекунд в любом из следующих случаев: Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS Сплиттер спутникового радио/GPS Заднее спутниковое радио/коаксиальный кабель GPS Антенна	Непрерывно и по запросу
U1A00:87	Частная сеть связи: отсутствует сообщение	Устанавливается APIM при отправке запроса по HS-CAN3 на ACM и не получает действительный ответ от ACM на SDL цепи за пять секунд с не менее чем тремя повторными попытками, или если есть неисправность, которая помешала бы передаче данных через любой из следующее: Коаксиальный кабель спутникового радио между ACM и разветвителем спутникового радио/GPS Сплиттер спутникового радио/GPS Заднее спутниковое радио/коаксиальный кабель GPS Антенна	По требованию

Возможные источники

Препятствия в зоне прямой видимости GPS-антенны
Коаксиальный кабель GPS между APIM и разветвителем спутникового радио/GPS
Сплиттер спутникового радио/GPS
Заднее спутниковое радио/коаксиальный кабель GPS
AM/FM/спутниковое радио/антенна GPS
Коррозия
АКМ
АПИМ

ТОЧНЫЙ ТЕСТ Z: КОМПАС НЕ РАБОТАЕТ ИЛИ РАБОТАЕТ НЕПРАВИЛЬНО

Z1 ПРОВЕРЬТЕ GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ПРИЕМ АНТЕННЫ

Зажигание включено.

Доступ к диагностике лицевой панели.
СМ.: Диагностика безеля (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, общие процедуры).

Отслеживайте «Количество спутников» и «Режим фиксации» в информации о местоположении APIM.

Если значения меньше 3 для «Количество спутников» или «Нет GPS Fix" для "Fix Mode", выведите автомобиль на открытое место, свободным от препятствий, таких как высокие здания или большие деревья, по крайней мере, 3 спутника указаны для "Количества спутников" и «3D» указано для «Fix Mode».

Может 3 и более спутников и можно ли получить 3D-фикс?

Да	ПЕРЕЙТИ на Z2

Нет

ПЕРЕЙТИ на Z4

Z2 ПРОВЕРЬТЕ КОМПАС НА ПРАВИЛЬНОСТЬ РАБОТЫ

Управляйте автомобилем в разных направлениях по сторонам света и наблюдайте за работой компаса.

Компас правильно работает?

Да	В настоящее время система работает корректно. беспокойство было результатом препятствий в прямой видимости антенны для длительный период времени.

Нет

ПЕРЕЙТИ на Z3

Z3 ПРОВЕРКА АБС (АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА) МОДУЛЬ К APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ПЕРЕДАЧА ИНФОРМАЦИИ О СКОРОСТИ КОЛЕСА И НАПРАВЛЕНИИ ВРАЩЕНИЯ КОЛЕСА

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0121:00 в APIM?

Да	ПЕРЕЙТИ к тесту Pinpoint AA

Нет

ПЕРЕЙТИ на Z22

Z4 ПРОВЕРКА GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) КОАКСИАЛЬНЫЙ КАБЕЛЬ НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ, ЗАМЫКАНИЕ НА ЗЕМЛЮ ИЛИ ОБРЫВ

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли DTC B119F:01 или DTC B119F:13 в APIM?

Да	ПЕРЕЙТИ на Z5

Нет

ПЕРЕЙТИ на Z6

Z5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ВЫХОДНОЕ НАПРЯЖЕНИЕ ОТ GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ПОДКЛЮЧЕНИЕ КОАКСИАЛЬНОГО КАБЕЛЯ

Зажигание ВЫКЛ.

Отсоедините коаксиальный кабель GPS от APIM.

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля GPS в APIM (сторона компонента)		Земля

Напряжение между 4,7 и 5,8 вольт?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел спутникового радио/GPS/кабеля. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на Z22

Z6 ПРОВЕРЬТЕ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) B1A89:11 ИЛИ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) Б1А89:13

Зажигание включено.

С помощью диагностического сканера сотрите диагностические коды неисправностей ACM (DTC).

С помощью диагностического сканера выполните самопроверку ACM.

Установлен ли DTC B1A89:11 или DTC B1A89:13 в ACM?

Да	ПЕРЕЙТИ на Z7

Нет

ПЕРЕЙТИ на Z22

Z7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИО) ВЫХОДНОЕ НАПРЯЖЕНИЕ ОТ СПУТНИКОВОГО РАДИОСВЯЗИ КОАКСИАЛЬНОГО КАБЕЛЯ

Зажигание ВЫКЛ.

Отсоедините: Коаксиальный кабель антенны спутникового радио от ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM (сторона компонента)		Земля

Напряжение между 4,4 и 5,5 вольт?

Да	ПЕРЕЙТИ на Z8

Нет

ПЕРЕЙТИ на Z21

Z8 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ АНТЕННЫ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отсоедините: Коаксиальный кабель антенны спутникового радио от ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Отсоедините: Соединение встроенного коаксиального кабеля антенны спутникового радио/GPS за правой нижней панелью отделки капота.
СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый узел спутникового радио/GPS/кабеля. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на Z9

Z9 ПРОВЕРЬТЕ ЖИЛУ КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ РАДИАНТЕННЫ НА КОАКСИАЛЬНОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Z10

Нет

Z10 ПРОВЕРЬТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ РАДИАНТЕННЫ НА ОБРЫВ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля спутникового радио на ACM		Жила коаксиального кабеля передней спутниковой радио/GPS-антенны на встроенном соединении
Экран коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля передней спутниковой радио/GPS-антенны на встроенном соединении

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на Z11

Нет

Z11 ПРОВЕРЬТЕ ВМЕСТЕ ЖИЛУ И ЭКРАН КОАКСИАЛЬНОГО КАБЕЛЯ ПЕРЕДНЕЙ СПУТНИКОВОЙ АНТЕННЫ РАДИОПРИЕМНИКА НА КОРОТКОЕ ЗАМЫКАНИЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Z12

Нет

Z12 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Подключение: Соединение со встроенным коаксиальным кабелем антенны спутникового радио/GPS за правой нижней панелью отделки капота.

Отсоедините: Коаксиальный кабель антенны спутникового радио/GPS от антенного блока.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый коаксиальный кабель задней спутниковой антенны/антенны GPS. СМ.: Антенный кабель аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на Z13

Z13 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Z14

Нет

Z14 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА И ЭКРАН АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ ДЛЯ ОТКРЫТОГО КАБЕЛЯ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Жила коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона жгута)
Экран коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона жгута)

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на Z15

Нет

Z15 ПРОВЕРЬТЕ ЗАДНИЙ СПУТНИК РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛА АНТЕННОГО КОАКСИАЛЬНОГО КАБЕЛЯ И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Z16

Нет

Z16 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛЬЯ И ЭКРАН АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Подключите: коаксиальный кабель антенны спутникового радио/GPS к антенному блоку.

Зажигание включено.

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля
Экран коаксиального кабеля антенны спутникового радио на ACM		Земля

Напряжение есть?

Да	УСТАНОВИТЕ новую антенну AM/FM/спутникового радио/GPS. СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

ПЕРЕЙТИ на Z17

Z17 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЖИЛЬЯ АНТЕННОГО БЛОКА НА ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Z18

Нет

Z18 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) СЕРДЕЧНИК АНТЕННОГО БЛОКА И ЭКРАН НА КОРОТКОЕ ЗАМЫКАНИЕ ВМЕСТЕ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Сердечник коаксиального кабеля антенны спутникового радио на ACM		Экран коаксиального кабеля антенны спутникового радио на ACM

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Z19

Нет

Z19 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ЗАЗЕМЛЕНИЕМ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона компонента)		Земля

Сопротивление меньше 1 Ом?

Да	ПЕРЕЙТИ на Z22

Нет

ПЕРЕЙТИ на Z20

Z20 ПРОВЕРКА СПУТНИКОВОГО РАДИО/GPS (ГЛОБАЛЬНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ) ЭКРАН АНТЕННОГО БЛОКА ДЛЯ СОЕДИНЕНИЯ С ОСНОВАНИЕМ АНТЕННОГО БЛОКА

Снимите антенну AM/FM/спутникового радио/GPS.
СМ.: Антенна аудиоблока (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
Экран коаксиального кабеля антенны спутникового радио/GPS на антенном блоке (сторона компонента)		Основание антенны спутникового радио/GPS (неокрашенная поверхность)

Сопротивление меньше 1 Ом?

Да

Нет

Z21 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

Z22 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

U0121:00

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U0121:00	Нарушена связь с модулем управления антиблокировочной тормозной системой (ABS): нет информации о подтипе	Устанавливается APIM при отсутствии сетевых сообщений от модуля ABS более 5 секунд при включенном зажигании в режиме RUN.	Непрерывный

Возможный источник

Модуль АБС

ТОЧНЫЙ ТЕСТ AA: U0121:00

AA1 ПРОВЕРИТЬ ОБЕСПОКОЕННОСТЬ КЛИЕНТА

Зажигание включено.

Проверьте наличие наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в АА2

Нет

В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

AA2 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0121:00

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0121:00 в APIM?

Да	ПЕРЕЙТИ в АА3

Нет

AA3 ПРОВЕРЬТЕ АБС (АНТИБЛОКИРОВОЧНУЮ ТОРМОЗНУЮ СИСТЕМУ) МОДУЛЬ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИКИ (DTCS)

С помощью диагностического сканера выполните самопроверку BCM.

Записаны ли какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения в модуле ABS?

Да

• Для кода неисправности U3003:16,
СМ.: Антиблокировочная тормозная система (ABS) и Контроль устойчивости (206-09 антиблокировочная тормозная система (ABS) и система курсовой устойчивости Контроль, диагностика и тестирование).
См. U3003:16.
• Для кода неисправности U3003:17,
СМ.: Антиблокировочная тормозная система (ABS) и Контроль устойчивости (206-09 антиблокировочная тормозная система (ABS) и система курсовой устойчивости Контроль, диагностика и тестирование).
См. U3003:17.

Нет

ПЕРЕЙТИ в АА4

AA4 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДЛЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКОГО ДИАГНОСТИКИ

С помощью диагностического сканера выполните самопроверку APIM.

Записаны ли какие-либо диагностические коды неисправностей (DTC) низкого или высокого напряжения в APIM?

Да	• Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test AJ. • Для DTC U3003:17 ПЕРЕЙДИТЕ к пункту Pinpoint Test AK.

Нет

ПЕРЕЙТИ в АА5

AA5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ АБС (АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА) РАБОТА МОДУЛЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте разъем модуля ABS.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъем модуля ABS. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, прекратите этот тест и следуйте TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый модуль АБС.
СМ.: Гидравлический блок управления (HCU) (206-09 Антиблокировочная тормозная система (ABS) и система курсовой устойчивости, снятие и установка).

Нет

U0140:00

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U0140:00	Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе	Устанавливается APIM, когда сетевые сообщения отсутствуют в BCM более 5 секунд при включенном зажигании в режиме RUN.	Непрерывный

Возможный источник

млрд кубометров

ТОЧНЫЙ ТЕСТ AB: U0140:00

AB1 ПРОВЕРЬТЕ ОБЕСПОКОЕННОСТЬ КЛИЕНТА

Зажигание включено.

Проверьте наличие наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙДИТЕ к AB2

Нет

AB2 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0140:00

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0140:00 в APIM?

Да	ПЕРЕЙТИ к AB3

Нет

AB3 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДЛЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКОГО ДИАГНОСТИКИ

С помощью диагностического сканера выполните самопроверку BCM.

Записаны ли какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения в BCM?

Да

• Для кода неисправности U3003:16,
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).
См. U3003:16.
• Для кода неисправности U3003:17,
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).
См. U3003:17.

Нет

ПЕРЕЙДИТЕ к AB4

AB4 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДЛЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКОГО ДИАГНОСТИКИ

С помощью диагностического сканера выполните самопроверку APIM.

Записываются ли в APIM диагностические коды неисправностей (DTC) низкого или высокого напряжения?

Да	• Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test AJ. • Для DTC U3003:17 ПЕРЕЙДИТЕ к пункту Pinpoint Test AK.

Нет

ПЕРЕЙДИТЕ к AB5

AB5 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

U0151:00

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U0151:00	Потеряна связь с модулем управления системами безопасности: нет информации о подтипе	Устанавливается APIM, когда сообщение с уведомлением о срабатывании подушки безопасности от RCM отсутствует более 5 секунд при включенном зажигании в режиме RUN.	Непрерывный

Возможный источник

РКМ

ТОЧНЫЙ ТЕСТ AC: U0151:00

AC1 ПРОВЕРЬТЕ ОБЕСПОКОЕННОСТЬ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в AC2

Нет

AC2 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0151:00

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0151:00 в APIM?

Да	ПЕРЕЙТИ в AC3

Нет

AC3 ПРОВЕРЬТЕ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДЛЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКОГО ДИАГНОСТИКИ

С помощью диагностического сканера выполните самопроверку RCM.

Записаны ли какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения в RCM?

Да	Для DTC U3003:16 или U3003:17, СМ.: Pinpoint Test - DTC: FF (501-20B Дополнительная система пассивной безопасности, диагностика и проверка).

Нет

ПЕРЕЙТИ в AC4

AC4 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДЛЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКОГО ДИАГНОСТИКИ

С помощью диагностического сканера выполните самопроверку APIM.

Записаны ли какие-либо диагностические коды неисправностей (DTC) низкого или высокого напряжения в APIM?

Да	• Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test AJ. • Для DTC U3003:17 ПЕРЕЙДИТЕ к пункту Pinpoint Test AK.

Нет

ПЕРЕЙТИ в AC5

AC5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы RCM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы RCM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый RCM.
СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).

Нет

U0155:00

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U0155:00	Потеряна связь с модулем управления IPC: нет информации о подтипе	Устанавливается ACM, APIM и Sony® FCIM, когда сетевые сообщения отсутствует в МПК более 5 секунд при включенном зажигании в режиме RUN.	Непрерывный

Возможный источник

МПК

ТОЧНОЕ ТЕСТ ОБЪЯВЛЕНИЕ: U0155:00

AD1 ПОДТВЕРЖДЕНИЕ ОБЕСПОКОЕННОСТИ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в AD2

Нет

ПОВТОРНАЯ ПРОВЕРКА AD2 НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0155:00

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли DTC U0155:00 в ACM, APIM или Sony® FCIM?

Да	ПЕРЕЙТИ в AD3

Нет

AD3 ПРОВЕРЬТЕ IPC (КОМПЛЕКС ПРИБОРОВ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДЛЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКОГО ДИАГНОСТИКИ

С помощью диагностического сканера выполните самопроверку IPC.

Записаны ли какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения в IPC?

Да

• Для кода неисправности U3006:16,
СМ.: Инструментарий, Центр сообщений и Предупреждающие звуковые сигналы (приборы 413-01, центр сообщений и предупреждения). Звонки, диагностика и тестирование).
См. U3006:16.
• Для кода неисправности U3006:17,
СМ.: Инструментарий, Центр сообщений и Предупреждающие звуковые сигналы (приборы 413-01, центр сообщений и предупреждения). Звонки, диагностика и тестирование).
См. U3006:17.

Нет

ПЕРЕЙТИ к AD4

AD4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку следующих модулей:
- АКМ
- АПИМ
- Sony® FCIM

Записываются ли в ACM, APIM или Sony® FCIM какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения?

Да	• Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test AJ. • Для DTC U3003:17 ПЕРЕЙДИТЕ к пункту Pinpoint Test AK.

Нет

ПЕРЕЙТИ в AD5

ПРОВЕРЬТЕ DTC AD5 (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0155:00 УСТАНОВИТЬ В НЕСКОЛЬКИХ МОДУЛЯХ

Просмотрите записанные результаты самопроверки.

Диагностический код неисправности U0155:00 установлен более чем в одном модуле?

Да	ПЕРЕЙТИ к AD6

Нет

• Если есть видимый симптом,
СМ.: Информация и Развлекательная система (Информационно-развлекательная система 415-00А - Общая информация — автомобили с: AM/FM/CD/SYNC, диагностикой и Тестирование).
См. Таблицу симптомов.
• Если нет видимых признаков, система работает правильно. в это время. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояние прерывистой неисправности.

AD6 ПРОВЕРКА ПРАВИЛЬНОСТИ IPC (КОМПЛЕКС ПРИБОРОВ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем IPC.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем IPC. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC).

Нет

U0155:87

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U0155:87	Потеряна связь с модулем управления комбинации приборов (IPC): отсутствует сообщение	Устанавливается нефирменным FCIM при отсутствии сетевых сообщений от МПК более 5 секунд при включении зажигания в режиме RUN.	Непрерывный

Возможный источник

МПК

ТОЧНЫЙ ТЕСТ AE: U0155:87

AE1 ПРОВЕРИТЬ ОБЕСПОКОЕННОСТЬ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в АЕ2

Нет

ПОВТОРНАЯ ПРОВЕРКА AE2 НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0155:87

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0155:87 в FCIM?

Да	ПЕРЕЙТИ в AE3

Нет

AE3 ПРОВЕРКА IPC (КОМПЛЕКТАЦИЯ ПРИБОРОВ) НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку IPC.

Записаны ли какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения в IPC?

Да

• Для кода неисправности U3003:16,
СМ.: Инструментарий, Центр сообщений и Предупреждающие звуковые сигналы (приборы 413-01, центр сообщений и предупреждения). Звонки, диагностика и тестирование).
См. U3003:16.
• Для кода неисправности U3003:17,
СМ.: Инструментарий, Центр сообщений и Предупреждающие звуковые сигналы (приборы 413-01, центр сообщений и предупреждения). Звонки, диагностика и тестирование).
См. U3003:17.

Нет

ПЕРЕЙТИ в AE4

AE4 ПРОВЕРЬТЕ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДЛЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКОГО ДИАГНОСТИКИ

С помощью диагностического сканера выполните самопроверку FCIM.

Записаны ли какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения в FCIM?

Да	• Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test AJ. • Для DTC U3003:17 ПЕРЕЙДИТЕ к пункту Pinpoint Test AK.

Нет

ПЕРЕЙТИ в AE5

AE5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ IPC (КОМПЛЕКС ПРИБОРОВ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем IPC.

Ремонт:
- коррозия (установите новый разъем или клеммы – очистите контакты модуля)
- поврежденные контакты - установите новые клеммы/контакты
- выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем IPC. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (IPC).

Нет

U0159:00

Нормальная работа и неисправности

PAM является неотъемлемой частью BCM.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U0159:00	Потеряна связь с модулем управления системой помощи при парковке "A": нет информации о подтипе	Устанавливается APIM, когда сетевые сообщения отсутствуют в PAM более 5 секунд при включенном зажигании в режиме RUN.	Непрерывный

Возможный источник

ПАМ

ТОЧНЫЙ ТЕСТ AF: U0159:00

AF1 ПРОВЕРЬТЕ ОБЕСПОКОЕННОСТЬ КЛИЕНТА

Зажигание включено.

Проверьте наличие наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в AF2

Нет

ПОВТОРНАЯ ПРОВЕРКА AF2 НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0159:00

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0159:00 в APIM?

Да	ПЕРЕЙТИ к AF3

Нет

AF3 ПРОВЕРЬТЕ BCM (БЛОК УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДЛЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКОГО ДИАГНОСТИКИ

С помощью диагностического сканера выполните самопроверку BCM.

Записаны ли какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения в BCM?

Да

• Для кода неисправности U3006:16,
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).
См. U3006:16.
• Для кода неисправности U3006:17,
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).
См. U3006:17.

Нет

ПЕРЕЙТИ к AF4

AF4 ПРОВЕРЬТЕ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДЛЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКОГО ДИАГНОСТИКИ

С помощью диагностического сканера выполните самопроверку APIM.

Записываются ли в APIM диагностические коды неисправностей (DTC) низкого или высокого напряжения?

Да	• Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test AJ. • Для DTC U3003:17 ПЕРЕЙДИТЕ к пункту Pinpoint Test AK.

Нет

ПЕРЕЙТИ к AF5

AF5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- Коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- Поврежденные или согнутые контакты (установите новые клеммы или контакты)
- Выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы BCM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, прекратите этот тест и следуйте TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM.
СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

U0184:00

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U0184:00	Потеряна связь с радио: нет информации о подтипе	Устанавливается APIM, когда сетевые сообщения отсутствуют в ACM более 5 секунд при включенном зажигании в режиме RUN.	Непрерывный

Возможный источник

АКМ

ТОЧНЫЙ ТЕСТ AG: U0184:00

AG1 ПРОВЕРИТЬ ОБЕСПОКОЕННОСТЬ КЛИЕНТА

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в АГ2

Нет

В настоящее время система работает в обычном режиме. Этот код неисправности мог быть установлен из-за высокого сетевого трафика или периодически возникающего сбоя.

ПОВТОРНАЯ ПРОВЕРКА AG2 НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0184:00

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0184:00 в APIM?

Да	ПЕРЕЙТИ в АГ3

Нет

AG3 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку следующих модулей:
- АКМ
- АПИМ

Записываются ли какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения в ACM или APIM?

Да	• Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test AJ. • Для DTC U3003:17 ПЕРЕЙДИТЕ к пункту Pinpoint Test AK.

Нет

ПЕРЕЙТИ в АГ4

AG4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОСИСТЕМОЙ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00A Информационно-развлекательная система - Общие сведения Информация - Автомобили с: AM/FM/CD/SYNC, Снятие и установка).

Нет

U0253:00

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U0253:00	Потеряна связь с интерфейсным модулем дополнительного протокола: нет информации о подтипе	Устанавливается ACM, когда сетевые сообщения отсутствуют в APIM более 5 секунд при включенном зажигании в режиме RUN.	Непрерывный

Возможный источник

АПИМ

ТОЧНЫЙ ТЕСТ AH: U0253:00

AH1 ПРОВЕРЬТЕ ОБЕСПОКОЕННОСТЬ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в АН2

Нет

AH2 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0253:00

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0253:00 в ACM?

Да	ПЕРЕЙТИ в AH3

Нет

AH3 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку следующих модулей:
- АКМ
- АПИМ

Да	• Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test AJ. • Для DTC U3003:17 ПЕРЕЙДИТЕ к пункту Pinpoint Test AK.

Нет

ПЕРЕЙТИ на AH4

AH4 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

U0256:00

Нормальная работа и неисправности

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U0256:00	Нарушена связь с интерфейсным модулем передних органов управления "A": нет информации о подтипе	Устанавливается ACM и APIM, когда сетевые сообщения отсутствуют в FCIM более 5 секунд при включенном зажигании в режиме RUN.	Непрерывный

Возможный источник

ФКИМ

ТОЧНЫЙ ТЕСТ AI: U0256:00

AI1 ПРОВЕРЬТЕ ОБЕСПОКОЕННОСТЬ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ к AI2

Нет

AI2 ПОВТОРНАЯ ПРОВЕРКА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0256:00

Зажигание включено.

С помощью диагностического сканера удалите все коды неисправностей непрерывной диагностики памяти (CMDTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите не менее 10 секунд.

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Установлен ли код неисправности U0256:00 в ACM или APIM?

Да	ПЕРЕЙТИ к AI3

Нет

AI3 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ ВНЕ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку следующих модулей:
- АКМ
- АПИМ
- ФКИМ

Записываются ли в ACM, APIM или FCIM какие-либо диагностические коды неисправности (DTC) низкого или высокого напряжения?

Да	• Для DTC U3003:16 ПЕРЕЙДИТЕ к пункту Pinpoint Test AJ. • Для DTC U3003:17 ПЕРЕЙДИТЕ к пункту Pinpoint Test AK.

Нет

ПЕРЕЙТИ на AI4

AI4 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0256:00 УСТАНОВИТЬ В НЕСКОЛЬКО МОДУЛЕЙ

Просмотрите записанные результаты самопроверки.

Установлен ли DTC U0256:00 как в ACM, так и в APIM?

Да	ПЕРЕЙТИ на AI5

Нет

• Если есть видимый симптом,
СМ.: Информационно-развлекательная система (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, диагностикой и тестированием).
См. Таблицу симптомов.
• Если нет видимых признаков, система работает правильно. в это время. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояние прерывистой неисправности.

AI5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъемы FCIM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы FCIM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый FCIM.
СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. Обратитесь к корню причина любых проблем с разъемом или контактами.

U3003:16

Информацию о схемах и разъемах см. в ячейке 130 электрических схем.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U3003:16	Напряжение батареи: напряжение цепи ниже порогового значения	Устанавливается ACM, APIM и FCIM. когда напряжение питания падает ниже 10 вольт не менее чем на 10 секунд во время нормальной работы или более 250 миллисекунд во время Самооценочный тест.	Непрерывно и по запросу

Возможные источники

Предыдущее низкое напряжение батареи
Проводка, клеммы или разъемы
АКМ
АПИМ
ФКИМ

ТОЧНЫЙ ТЕСТ AJ: U3003:16

ПОВТОРНАЯ ПРОВЕРКА AJ1 НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U3003:16

Зажигание включено.

Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Подождите не менее 15 секунд.

С помощью диагностического сканера повторите самопроверку соответствующего модуля.

DTC U3003:16 все еще присутствует?

Да	ПЕРЕЙТИ в AJ2

Нет

В настоящее время система работает корректно. Код неисправности мог быть установлен из-за предыдущего состояния низкого напряжения аккумуляторной батареи.

AJ2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) СИСТЕМЫ ЗАРЯДКИ В PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ)

С помощью диагностического сканера выполните самопроверку PCM.

Установлены ли в PCM какие-либо диагностические коды неисправности (DTC), связанные с напряжением?

Да

• Набор кодов DTC P0562 или P0563. Для автомобилей с 1,0-литровым двигателем Fox GTDI (90 кВт/120 л.с.) см. PCM. График ДТК.
• Для набора DTC P0562 или P0563 для автомобилей с 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л.с.) - Sigma,
ССЫЛАТЬСЯ к: Система зарядки — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л.с.) — Sigma (414-00 Система зарядки - Общая информация, диагностика и тестирование).
См. ПКМ График ДТК.
• Для набора DTC P0562 или P0563 для автомобилей с 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma,
ССЫЛАТЬСЯ до: Система зарядки — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-00 Система зарядки – общая информация, диагностика и тестирование).
См. ПКМ График ДТК.

Нет

ПЕРЕЙТИ в AJ3

AJ3 ПРОВЕРЬТЕ СОСТОЯНИЕ И ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ

Проверьте состояние аккумулятора и убедитесь, что аккумулятор полностью заряжен.
СМ.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Диагностика и тестирование).
См. Проверка состояния батареи.

Батарея в порядке и полностью заряжена?

Да	ПЕРЕЙТИ в AJ4

Нет

• Для автомобилей с 1,0-литровым двигателем Fox GTDI (90 кВт/120 л.с.) см. Таблицу симптомов: Система зарядки.
• Для автомобилей с 1,6-литровым двигателем Duratec-16V Ti-VCT (88 кВт/120 л.с.) — Sigma,
ССЫЛАТЬСЯ к: Система зарядки — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л.с.) — Sigma (414-00 Система зарядки - Общая информация, диагностика и тестирование).
См. Таблицу симптомов: Система зарядки.
• Для автомобилей с двигателем 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma,
ССЫЛАТЬСЯ до: Система зарядки — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-00 Система зарядки – общая информация, диагностика и тестирование).
См. Таблицу симптомов: Система зарядки.

AJ4 ПРОВЕРЬТЕ ПОДАЧУ НАПРЯЖЕНИЯ ПОДОЗРЕВАЕМОГО МОДУЛЯ

Зажигание ВЫКЛ.

Измерьте и запишите напряжение на аккумуляторе.

Отсоедините модуль аудиосистемы, задав код DTC U3003:16.

Зажигание включено.

Измерьте напряжение между установкой модуля DTC U3003:16 и массой.

Для ACM измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-1		Земля

Для APIM измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383A-1		Земля

Для FCIM измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2402-8		Земля

Находится ли напряжение в пределах 0,2 вольта от зарегистрированного напряжения батареи?

Да	ПЕРЕЙТИ в AJ5

Нет

УСТРАНИТЕ цепь на высокое сопротивление.

AJ5 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПОДОЗРЕВАЕМОГО МОДУЛЯ

Измерьте напряжение на подозрительном модуле.

Для ACM измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C240A-1		C240A-13

Для APIM измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2383A-1		C2383A-37

Для FCIM измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2402-8		C2402-5

Напряжение подозрительного модуля больше 11 вольт?

Да	• Для ACM перейдите к AJ6. • Для APIM перейдите к AJ7. • Для FCIM перейдите к AJ8.

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

AJ6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ МОДУЛЬ УПРАВЛЕНИЯ АУДИОУСТРОЙСТВОМ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00A Информационно-развлекательная система - Общие сведения Информация - Автомобили с: AM/FM/CD/SYNC, Снятие и установка).

Нет

AJ7 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

AJ8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъемы FCIM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы FCIM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый FCIM.
СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

U3003:17

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа	Тип кода неисправности
U3003:17	Напряжение батареи: напряжение цепи выше порогового значения	Устанавливается ACM, APIM и FCIM, когда напряжение питания превышает 15,8 В в течение более 250 миллисекунд при нормальной работе или Самооценочный тест.	Непрерывно и по запросу

Возможные источники

Предыдущее высокое напряжение батареи
АКМ
АПИМ
ФКИМ

ТОЧНЫЙ ТЕСТ AK: U3003:17

AK1 ПОВТОРНАЯ ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U3003:17

Зажигание включено.

Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Подождите не менее 10 секунд.

С помощью диагностического сканера выполните самопроверку соответствующего модуля.

Присутствует ли код неисправности U3003:17?

Да	перейти к АК2

Нет

В настоящее время система работает корректно. Код неисправности мог быть установленный ранее во время зарядки аккумулятора или при запуске двигателя от внешнего источника. транспортное средство.

AK2 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ ВЫСОКОГО НАПРЯЖЕНИЯ (DTCS), УСТАНОВЛЕННЫЕ В НЕСКОЛЬКИХ МОДУЛЯХ

С помощью диагностического сканера извлеките все коды неисправностей непрерывной диагностики памяти (CMDTC).

Диагностические коды неисправности высокого напряжения (DTC) например, B1676, P0563 или U3003:17 установлены более чем в одном модуле?

Да

• Для автомобилей с 1,0-литровым двигателем Fox GTDI (90 кВт/120 л.с.) см. Таблицу признаков, Высокое напряжение в системе.
• Для автомобилей с 1,6-литровым двигателем Duratec-16V Ti-VCT (88 кВт/120 л.с.) — Sigma,
ССЫЛАТЬСЯ к: Система зарядки — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л.с.) — Sigma (414-00 Система зарядки - Общая информация, диагностика и тестирование).
См. Таблицу признаков, Высокое напряжение в системе.
• Для автомобилей с двигателем 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma,
ССЫЛАТЬСЯ до: Система зарядки — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-00 Система зарядки – общая информация, диагностика и тестирование).
См. Таблицу признаков, Высокое напряжение в системе.

Нет

ПЕРЕЙТИ на АК3

AK3 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ БАТАРЕИ

Выключите все внутреннее освещение, внешнее освещение и аксессуары.

Запустите двигатель и дайте ему поработать примерно на 2000 об/мин в течение 3 минут, контролируя напряжение аккумуляторной батареи.

Поднимается ли напряжение аккумулятора до 15,5 вольт или выше?

Да

Нет

• Для ACM перейдите к AK4.
• Для APIM перейдите к AK5.
• Для FCIM перейдите к AK6.

AK4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ ACM (ПЕРЕДНИЙ АУДИОСИСТЕМНЫЙ МОДУЛЬ УПРАВЛЕНИЯ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и проверьте все разъемы ACM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы ACM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство, УСТАНОВИТЕ новый ACM.
СМ.: Передний модуль управления аудиосистемой (ACM) (415-00A Информационно-развлекательная система - Общие сведения Информация - Автомобили с: AM/FM/CD/SYNC, Снятие и установка).

Нет

AK5 ПРОВЕРКА ПРАВИЛЬНОСТИ APIM (МОДУЛЬ СИНХРОНИЗАЦИИ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъем APIM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Снова подключите разъем APIM. Убедитесь, что он правильно установлен и защелкивается.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ВЫПОЛНИТЕ ПРОГРАММУ FDRS

ПРИМЕЧАНИЕ. Эту процедуру необходимо выполнить с помощью FDRS. Не удаляйте коды DTC, пока не завершится процедура FDRS.
Чтобы завершить диагностику, перейдите на вкладку Пошаговая процедура FDRS и выполните процедуру SYNC.

Нет

AK6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ УПРАВЛЕНИЙ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ.

Отсоедините и осмотрите разъемы FCIM.

Ремонт:
- коррозия (очистить контакты модуля или установить новые разъемы или клеммы)
- поврежденные или согнутые контакты (установите новые клеммы или контакты)
- выталкиваемые штифты (при необходимости установите новые штифты)

Подсоедините разъемы FCIM. Убедитесь, что они установлены и зафиксированы правильно.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый FCIM.
СМ.: Интерфейсный модуль передних органов управления (FCIM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).

Нет

Информационно-развлекательная система - Работа системы и описание компонентов. Описание и работа

Работа системы Схема системы Таблица сетевых сообщений Отсутствующее сетевое сообщение обозначается U-кодом DTC. и может быть результатом периодических проблем, таких как поврежденная проводка или низкое напряжение батареи...

Диагностика безеля. Общие процедуры

Проверять ПРИМЕЧАНИЕ: Если есть проблемы с одним из следующих компонентов и Bezel Diagnostics недоступны, узнайте номер детали модуля или ESN, указав на наклейке, прикрепленной к модулю...

Дополнительная информация:

Руководство по обслуживанию Ford Fiesta 2014 - 2019: Идентификация хладагента. Общие процедуры

Специальные инструменты) / Общее оборудование Оборудование для идентификации хладагентов Активация ПРИМЕЧАНИЕ: Используйте оборудование для идентификации хладагента, чтобы идентифицировать пробы газа, взятые непосредственно из холодильной системы или хранилища емкости перед восстановлением или заправкой системы хладагента...

Руководство по обслуживанию Ford Fiesta 2014 - 2019: Инициализация панели открывания крыши с электроприводом. Общие процедуры

Инициализация ПРИМЕЧАНИЕ: Новый электродвигатель панели открывания крыши перемещается только в направлении вентиляционного отверстия до тех пор, пока не будет инициализирован. ПРИМЕЧАНИЕ: Процедура инициализации, которая была прервана или не завершено, можно запустить снова после выключения зажигания из положения ON в положение OFF. и снова в ВКЛ...

Ось. Снятие и установка

Специальные инструменты) / Общее оборудование

Отвертка с плоской головкой Трансмиссионный домкрат Подставки для транспортных средств/осей

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

Снимите напольную консоль.
См.: Напольная консоль (501-12 Instrum

Каталог запчастей к Ford Fiesta

Информационно-развлекательная система - Работа системы и описание компонентов. Описание и работа

Диагностика безеля. Общие процедуры

Дополнительная информация:

Руководство по обслуживанию Ford Fiesta 2014 - 2019: Идентификация хладагента. Общие процедуры

Руководство по обслуживанию Ford Fiesta 2014 - 2019: Инициализация панели открывания крыши с электроприводом. Общие процедуры

Категории

Ось. Снятие и установка
