Комбинация приборов (IPC) — обзор. Описание и работа
Обзор

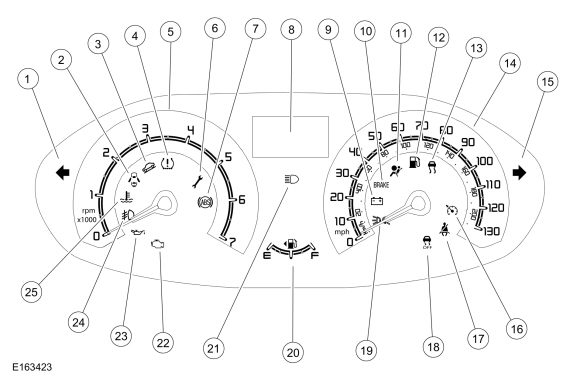

| Элемент | Описание |
|---|---|
| 1 | Индикатор левого поворота |
| 2 | Индикатор приоткрытой двери |
| 3 | Индикатор помощи в оценке |
| 4 | Предупреждающий индикатор TPMS |
| 5 | Тахометр |
| 6 | Неисправность силового агрегата (гаечный ключ)/индикатор сервисного обслуживания |
| 7 | Предупреждающий индикатор АБС |
| 8 | Встроенный ЖК-дисплей |
| 9 | Предупреждающий индикатор системы зарядки |
| 10 | Предупреждающий индикатор тормоза |
| 11 | Предупреждающий индикатор подушки безопасности |
| 12 | Индикатор предупреждения о низком уровне топлива |
| 13 | Индикатор контроля устойчивости и тяги (скользящий значок автомобиля) |
| 14 | Спидометр |
| 15 | Индикатор правого поворота |
| 16 | Индикатор круиз-контроля |
| 17 | Индикатор непристегнутого ремня безопасности |
| 18 | Индикатор отключения контроля устойчивости и тяги (скользящий значок выключения автомобиля) |
| 19 | Горит индикатор |
| 20 | Указатель уровня топлива |
| 21 | Индикатор дальнего света |
| 22 | МИЛ |
| 23 | Предупреждающий индикатор низкого давления масла |
| 24 | Индикатор передних противотуманных фар |
| 25 | Предупреждающий индикатор температуры двигателя |
МПК содержит датчики, информационные индикаторы, предупреждающие индикаторы и встроенный ЖК-дисплей, предназначенный для предоставления водителю состояние системы и предупреждать водителя о возникновении определенных условий в автомобиль.
Датчики
Датчики информируют водителя о состоянии систем. Системы, в которых используются датчики, следующие:
- обороты двигателя
- Уровень топлива
- Скорость автомобиля
Информационные и предупреждающие индикаторы
Информационный индикаторы предоставляют водителю информацию о существующих условиях в автомобиле. Предупреждающие индикаторы информируют водителя о условия, которые потенциально могут привести к травме или изменению транспортного средства производительность.
Все информационные и предупредительные индикаторы представляют собой светоизлучающие диоды (СИД) и не заменяются отдельно от IPC.
Встроенный ЖК-дисплей IPC
Встроенный ЖК-дисплей IPC, расположенный в центре верхней части IPC, использует 3-строчный ЖК-дисплей. Встроенный ЖК-дисплей IPC управляется отключением компьютерный переключатель, расположенный на многофункциональном переключателе. интегрированный IPC ЖК-дисплей предоставляет следующую информацию:
- Одометр
- Одометр поездки
- DTE
- средний расход топлива
- Средняя скорость
- мгновенная экономия топлива
- температура наружного воздуха
- Указатель температуры двигателя
- PRNDL (только АКПП)
Сетевые входные сообщения
Модуль обмен сообщениями со временем увеличился и стал стандартом для отправка и получение информации, необходимой для работы IPC. большинство входных данных, необходимых для работы IPC, поступает по МОЖЕТ .
Проводные входы
IPC требует аппаратных входов от компонентов, которые не включены. банка . Эти компоненты необходимы для определенных функций IPC.
Жесткие входы обеспечиваются следующими компонентами:
- Датчик топлива
- Переключатель сцепления
- Переключатель положения стояночного тормоза
- Переключатель кондиционера (автомобили, оснащенные EMTC)
- Педаль газа
- Датчик уровня тормозной жидкости
- Датчик температуры окружающего воздуха (AAT)
- Переключатель обнаружения парковки (часть узла напольного переключателя передач, автомобили с автоматической коробкой передач)
- Переключатели круиз-контроля
- Переключатель педали тормоза
