Ford Fiesta: Ремонт кузова - Информация для конкретного автомобиля и проверки допусков / Конструкция кузова для конкретного автомобиля. Описание и работа
Рекомендуемые инструкции и рекомендации по ремонту металла см. на следующих рисунках и:
Для получения дополнительной информации см.: Технические характеристики (501-25 Кузовной ремонт – Общая информация, Технические характеристики).

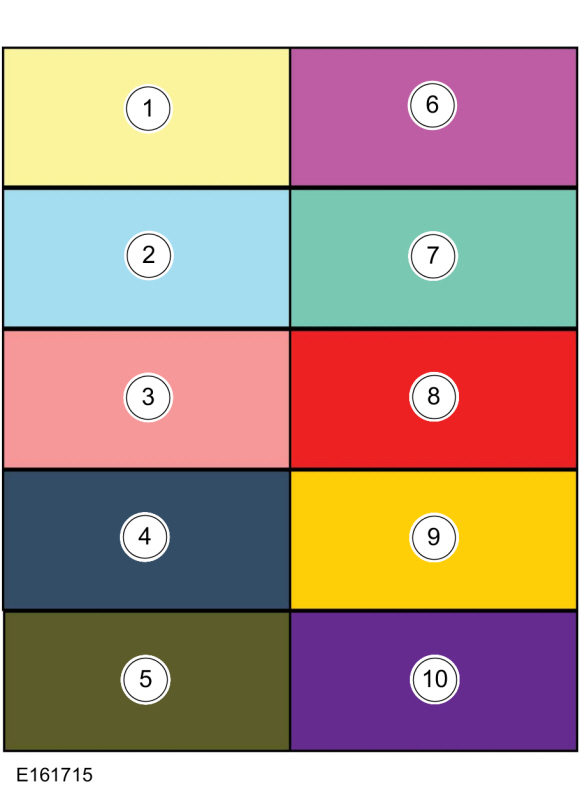

Легенда типа стали
| Элемент | Тип стали | Цвет |
| 1 | Мягкая сталь | Желтый |
| 2 | Обожженная закаленная сталь (BH) | Светло-синий |
| 3 | Прочность твердого раствора | Розовый |
| 4 | Высокопрочный низколегированный сплав (HSLA) | Темно-синий |
| 5 | Двухфазный (DP) 500, сталь класса 600 | Зеленый |
| 6 | Двухфазная (DP) сталь класса 700, 800, 900, 1000 | фуксия |
| 7 | Ламинат Сталь | Бирюзовый |
| 8 | Сверхвысокопрочная сталь (UHSS) мартенситная, бор | Красный |
| 9 | Пластичность стали, вызванная трансформацией (TRIP) | Золото |
| 10 | Алюминий | Фиолетовый |

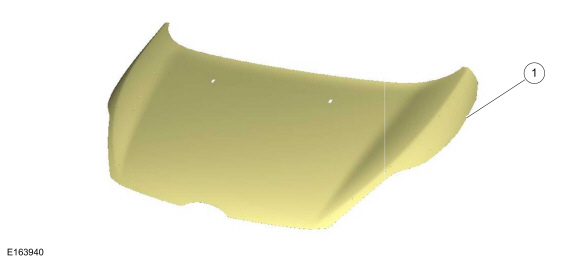

Капюшон
| Элемент | Описание | Тип стали |
| 1 | Капюшон | Мягкая сталь |

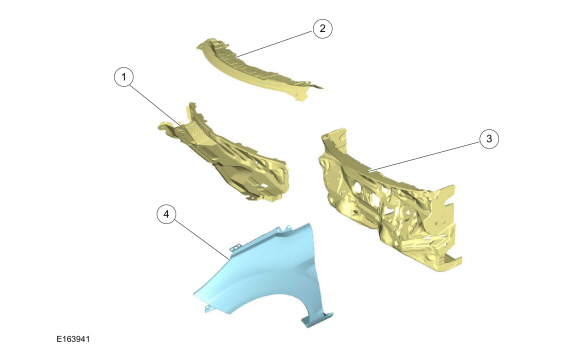

Капот, приборная панель и крыло
ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.
| Элемент | Описание | Тип стали |
| 1 | Усиление верхней панели приборов | Мягкая сталь |
| 2 | Панель капота | Мягкая сталь |
| 3 | Приборная панель | Мягкая сталь |
| 4 | крыло | Горячая закаленная сталь (BH) 210 |

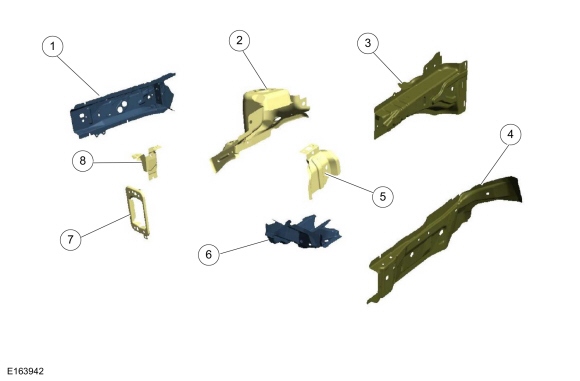

Передняя направляющая и фартук
ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.
| Элемент | Описание | Тип стали |
| 1 | Кронштейн крыла | Высокопрочная низколегированная (HSLA) сталь 340 |
| 2 | Сборка фартука крыла | Мягкая сталь |
| 3 | Усиление крыла | Двухфазная (DP) сталь 600 |
| 4 | Рамная рейка, внешняя | Двухфазная (DP) сталь 600 |
| 5 | Кронштейн (часть внешней направляющей рамы и фартука | Мягкая сталь |
| 6 | скобка | Высокопрочная низколегированная сталь (HSLA) |
| 7 | Кронштейн крепления бампера | Мягкая сталь |
| 8 | Скобка | Мягкая сталь |
ПРИМЕЧАНИЕ: Показаны конфигурации панелей крыши 5-дверного хэтчбека, 4-дверный седан аналогичен.

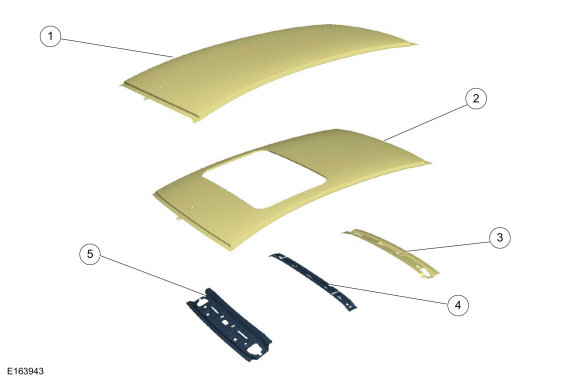

Панель(и) крыши
| Элемент | Описание | Тип стали |
| 1 | Панель крыши без панели открывания крыши | Мягкая сталь |
| 2 | Панель крыши с панелью открывания крыши | Мягкая сталь |
| 3 | Задняя панель заголовка | Мягкая сталь |
| 4 | Центральное усиление (без панели проема крыши) | Высокопрочная низколегированная (HSLA) сталь 350 |
| 5 | Панель заголовка лобового стекла | Высокопрочная низколегированная (HSLA) сталь 350 |

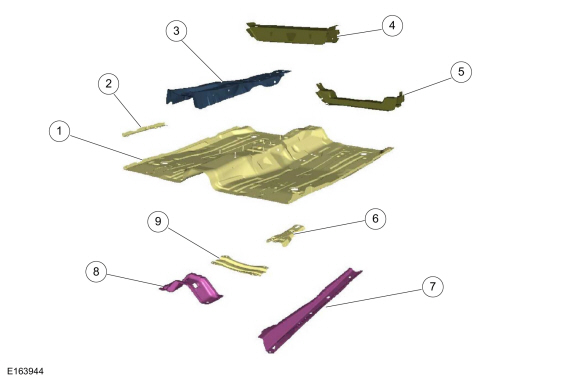

Сборка переднего поддона пола
| Элемент | Описание | Тип стали |
| 1 | Поддон переднего пола | Мягкая сталь |
| 2 | Боковой член | Мягкая сталь |
| 3 | Тоннель пола (часть переднего днища в сборе) | Высокопрочная низколегированная (HSLA) сталь 300 |
| 4 | Поперечина - передняя, верхняя | Двухфазная (DP) сталь 600 |
| 5 | поперечина | Двухфазная (DP) сталь 600 |
| 6 | Усиление троса стояночного тормоза | Мягкая сталь |
| 7 | Удлинитель лонжерона (требуется 2) | Двухфазная (DP) сталь 780 |
| 8 | Армирование | Двухфазная (DP) сталь 780 |
| 9 | поперечина | Мягкая сталь |
ПРИМЕЧАНИЕ: Показан 4-дверный седан, 5-дверный хэтчбек аналогичен.

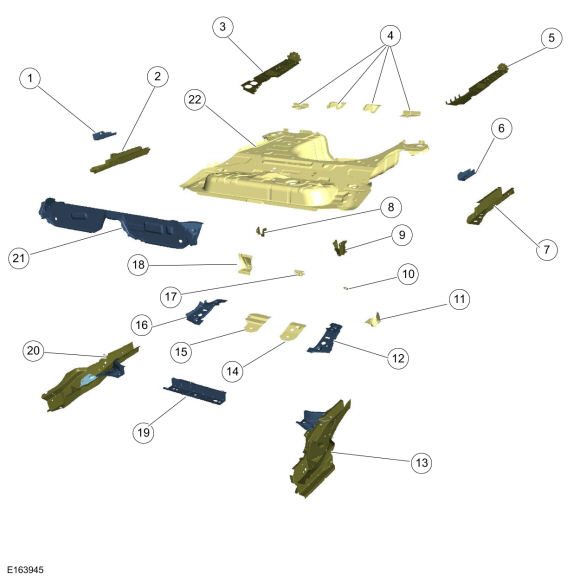

Задний поддон пола в сборе
| Элемент | Описание | Тип стали |
| 1 | Армирование | Высокопрочная низколегированная (HSLA) сталь 240 |
| 2 | Боковой член | Двухфазная (DP) сталь 600 |
| 3 | Армирование | Двухфазная (DP) сталь 600 |
| 4 | Косынка | Мягкая сталь |
| 5 | Армирование | Двухфазная (DP) сталь 600 |
| 6 | Армирование | Высокопрочная низколегированная (HSLA) сталь 240 |
| 7 | Боковой член | Двухфазная (DP) сталь 600 |
| 8 | Кронштейн крепления бампера | Двухфазная (DP) сталь 600 |
| 9 | Кронштейн крепления бампера | Двухфазная (DP) сталь 600 |
| 10 | Скобка | Мягкая сталь |
| 11 | Скобка | Мягкая сталь |
| 12 | Скобка | Высокопрочная низколегированная (HSLA) сталь 300 |
| 13 | Лонжерон пола | Двухфазная (DP) сталь 600, высокопрочная низколегированная сталь (HSLA) 350 |
| 14 | Скобка | Мягкая сталь |
| 15 | Скобка | Мягкая сталь |
| 16 | Скобка | Высокопрочная низколегированная (HSLA) сталь 300 |
| 17 | Кронштейн топливного бака | Мягкая сталь |
| 18 | Скобка | Мягкая сталь |
| 19 | поперечина | Высокопрочная низколегированная (HSLA) сталь 300 |
| 20 | Лонжерон пола | Двухфазная (DP) сталь 600, высокопрочная низколегированная сталь (HSLA) 350 |
| 21 | Армирование | Высокопрочная низколегированная (HSLA) сталь 300 |
| 22 | Сборка поддона пола | Мягкая сталь |

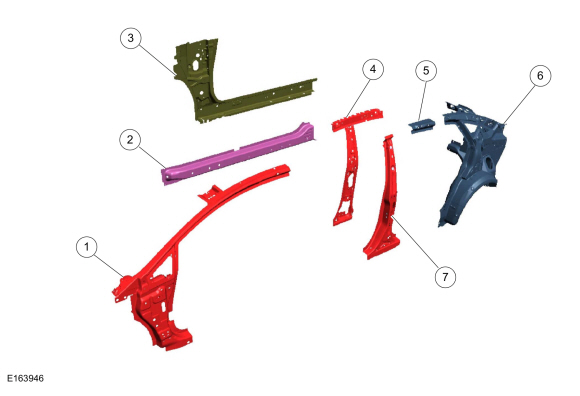

Боковые панели кузова — 4-дверный седан
ПРИМЕЧАНИЕ: Показана левая сторона, правая аналогично.
| Элемент | Описание | Тип стали |
| 1 | Внутренняя часть передней стойки в сборе | Борсодержащая сталь |
| 2 | Усиление порога | Двухфазная (DP) сталь 780 |
| 3 | Внутренняя часть боковой панели капота | Двухфазная (DP) сталь 600 |
| 4 | Внутреннее усиление средней стойки | Борсодержащая сталь |
| 5 | Усиление верхней части тела | Высокопрочная низколегированная (HSLA) сталь |
| 6 | Четверть панели и рулевая рубка | Высокопрочная низколегированная (HSLA) сталь |
| 7 | внутренняя часть центральной стойки | Борсодержащая сталь |

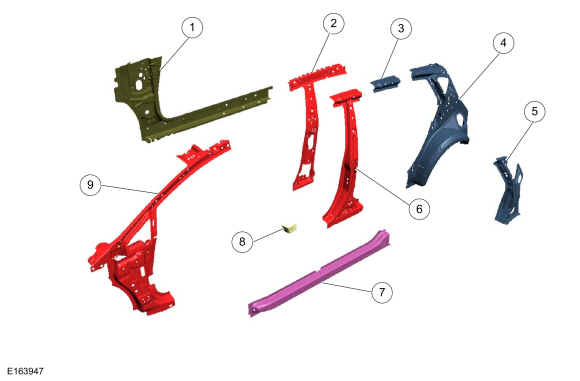

Боковые панели кузова 5-дверный хэтчбек
ПРИМЕЧАНИЕ: Показана левая сторона, правая аналогично.
| Элемент | Описание | Тип стали |
| 1 | Внутренняя часть боковой панели капота | Двухфазная (DP) сталь 600 |
| 2 | Внутреннее усиление средней стойки | Борсодержащая сталь |
| 3 | Усиление верхней части тела | Высокопрочная низколегированная (HSLA) сталь |
| 4 | Четверть панели и рулевая рубка | Высокопрочная низколегированная (HSLA) сталь |
| 5 | Армирование | Высокопрочная низколегированная (HSLA) сталь |
| 6 | внутренняя часть центральной стойки | Борсодержащая сталь |
| 7 | Усиление порога | Двухфазная (DP) сталь 780 |
| 8 | Опорная пластина | Мягкая сталь |

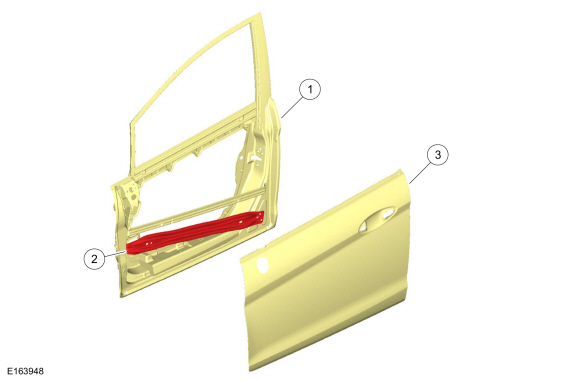

Передняя дверь
| Элемент | Описание | Тип стали |
| 1 | Сборка внутренней двери | Мягкая сталь |
| 2 | Защитная балка (часть внутреннего дверного узла) | Борсодержащая сталь |
| 3 | Панель передней двери | Мягкая сталь |

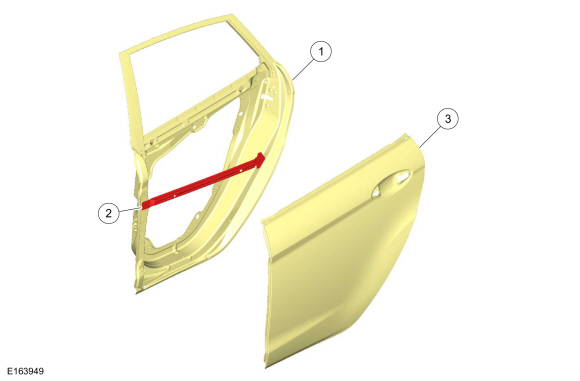

Задняя дверь
| Элемент | Описание | Тип стали |
| 1 | Сборка внутренней двери | Мягкая сталь |
| 2 | Защитная балка (часть внутреннего дверного узла) | Борсодержащая сталь |
| 3 | Панель задней двери | Мягкая сталь |

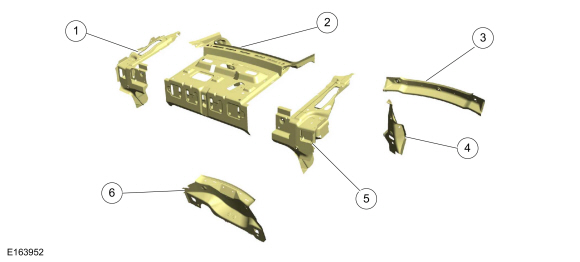

Задние панели — 4-дверный седан
| Элемент | Описание | Тип стали |
| 1 | Армирование | Мягкая сталь |
| 2 | Пакетный лоток | Мягкая сталь |
| 3 | Армирование | Мягкая сталь |
| 4 | Заглушка заднего фонаря | Мягкая сталь |
| 5 | Армирование | Мягкая сталь |
| 6 | Задняя панель | Мягкая сталь |

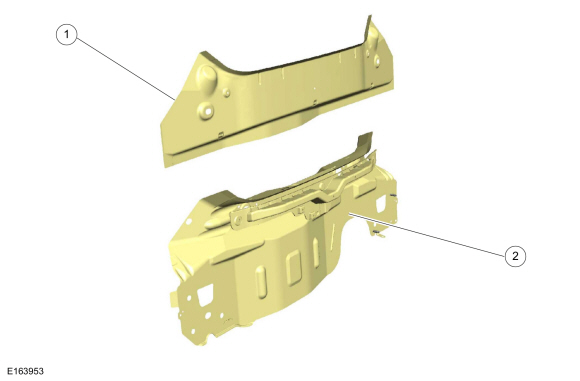

Задние панели — 5-дверный хэтчбек
| Элемент | Описание | Тип стали |
| 1 | Армирование | Мягкая сталь |
| 2 | Задняя панель | Мягкая сталь |

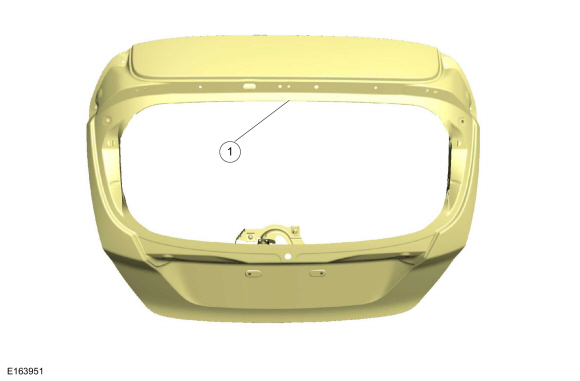

Задняя дверь — 5-дверный хэтчбек
| Элемент | Описание | Тип стали |
| 1 | Задняя дверь в сборе | Мягкая сталь |

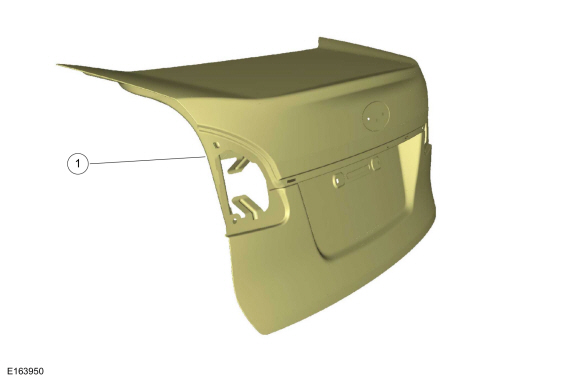

Крышка багажного отделения — 4-дверный седан
| Элемент | Описание | Тип стали |
| 1 | Крышка багажного отделения | Мягкая сталь |
Разделение панели кузова. Общие процедуры
Специальные инструменты) /
Общее оборудование
Оборудование для точечной сварки сопротивлением
Плазменный резак
Воздушная пила
Сварочное оборудование MIG/MAG
Сверло для точечной сварки
Материалы
Имя
Спецификация
Герметик для швов TA-2-B, 3M™ 08308, LORD Fusor® 803DTM
-
Ремонт
УВЕДОМЛЕНИЕ:
Не приступайте к демонтажу боковой части кузова автомобиля до тех пор, пока не будет заменена часть..
