Ford Fusion: Двигатель — 1,5 л EcoBoost (118 кВт/160 л.с.) — I4 / Двигатель. Удаление

Специальные инструменты) / Общее оборудование

	300-ОТК1585АЭ Лифт силового агрегата
	300-OTC1819E Напольный кран 2200 #, складывающийся
	303-1502 Двигатель подъемного устройства ТКИТ-2012А-ФЛ ТКИТ-2012А-РЯД
	307-569 Отсоедините инструмент линии TOC (1/2) ТКИТ-2006У-Ф/ФМ ТКИТ-2006У-ФЛМ/ЛМ ТКИТ-2006У-РЯД1 ТКИТ-2006U-ROW2
Ленточный ключ
Регулируемый монтажный рычаг
Оборудование для слива масла
Устройство для снятия/установки шланговых хомутов
Деревянный блок

Все автомобили

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).

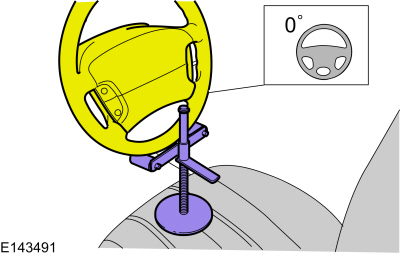

1. Держите руль в прямолинейном положении.

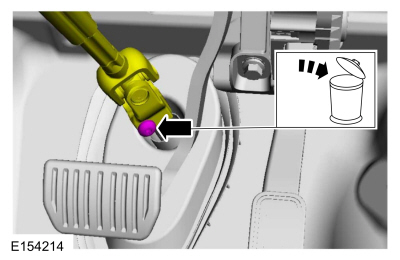

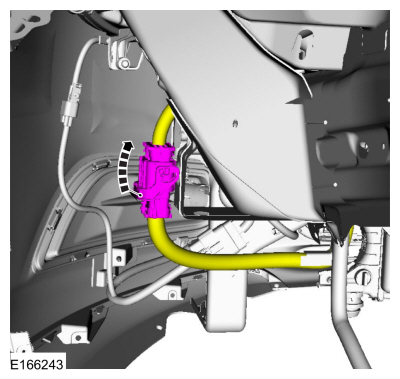

1. Снимите и выбросьте болт. Отсоедините вал рулевой колонки от входного вала рулевого управления.
   Крутящий момент: 18 фунт-футов (25 Нм)

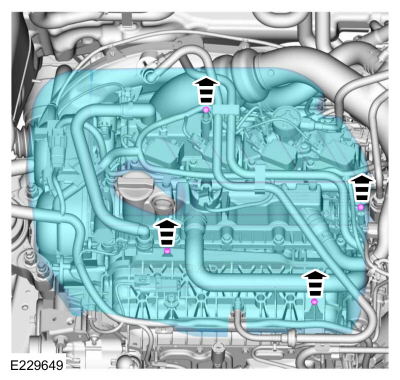

1. Снимите внешний кожух двигателя.


1. Восстановите систему кондиционирования.
   См.: Рекуперация, вакуумирование и заправка системы кондиционирования воздуха (A/C) — автомобили с: хладагентом R1234YF (412-00 Система климат-контроля — общая информация, общие процедуры).


1. Слейте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03A Охлаждение двигателя — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Удалите следующие элементы:
   1. Снимите воздухоочиститель.
      См.: Воздушный фильтр (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).

   2. Снимите верхнюю выпускную трубу воздухоочистителя.
      См.: Выпускная труба воздухоочистителя (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).

   3. Снимите лоток аккумулятора.
      См.: Батарейный отсек (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).


1. ПРИМЕЧАНИЕ: Всегда оборачивайте соединение топливопровода полотенцем перед его отсоединением.

   Отсоедините фиксаторы, разъедините муфты и отложите топливную трубку в сторону.

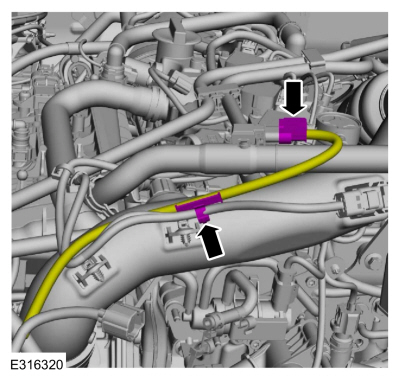

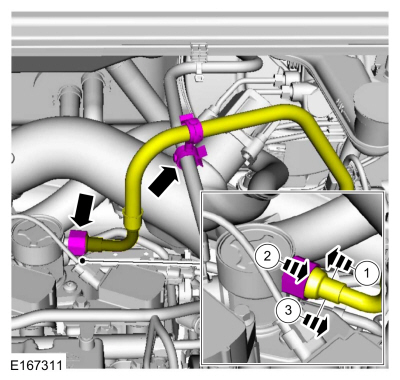

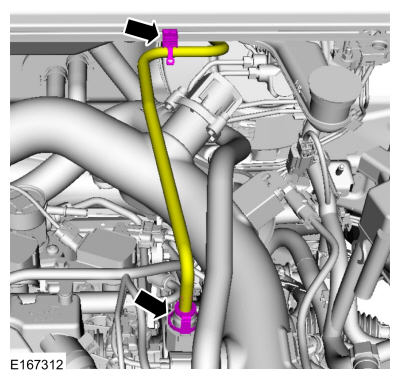

1. Снимите фиксатор, отсоедините муфту и отложите вакуумную трубку в сторону.

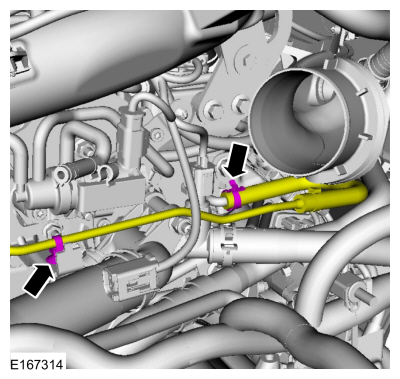

1. Отсоедините электрический разъем жгута проводов датчика давления в картере и фиксатор жгута проводов.


1. Снимите клапан продувки адсорбера EVAP.
   См.: Клапан продувки адсорбера системы улавливания паров топлива (303-13A Система улавливания паров топлива — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).


1. Снимите шпильку и отложите жгут проводов в сторону.

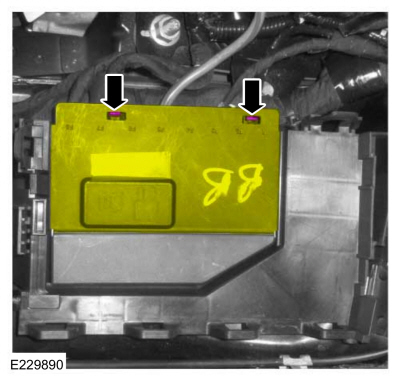

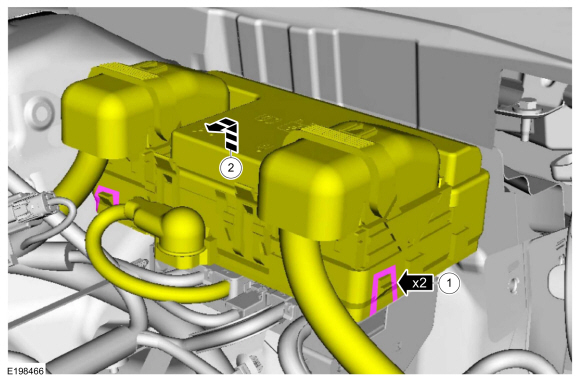

1. Освободите фиксаторы и отложите блок предохранителей в сторону.


1. Освободите защелки и откройте крышку клемм кабеля аккумулятора.

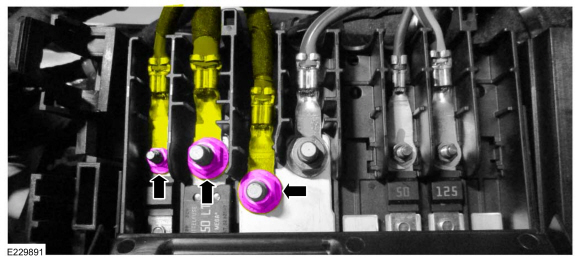

1. Снимите гайки и отложите жгут проводов в сторону.


1. Отсоедините фиксаторы, отверните болты и отложите жгут проводов в сторону.

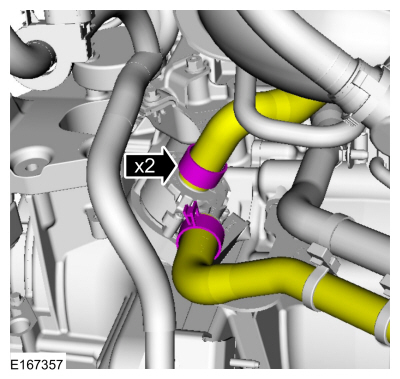

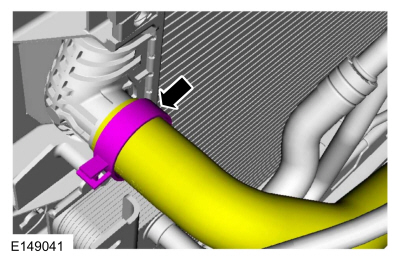

1. Отсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

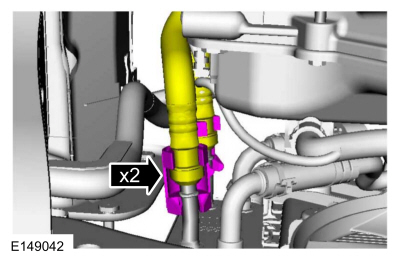

1. Снимите вторичные защелки трубок охладителя трансмиссионной жидкости.

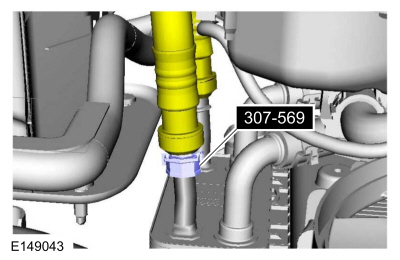

1. Используя специальный инструмент, отсоедините трубки охладителя трансмиссионной жидкости.
   Используйте специальный сервисный инструмент: 307-569 Отсоедините линию TOC инструмента (1/2).

1. Снимите фиксатор и отсоедините трубку охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. ПРИМЕЧАНИЕ: Если оборудован блок-нагревателем.

   Отсоедините фиксаторы и отсоедините трубку охлаждающей жидкости.


1. Выверните болты и отсоедините конец троса переключения передач от рычага селектора в сборе.


1. ПРИМЕЧАНИЕ: Обратите внимание на положение шлангов охлаждающей жидкости для установки.

   Отсоедините шланги охлаждающей жидкости от радиатора отопителя.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Ослабьте хомуты и отсоедините шланги охлаждающей жидкости от клапана управления охлаждающей жидкостью подогревателя трансмиссионной жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

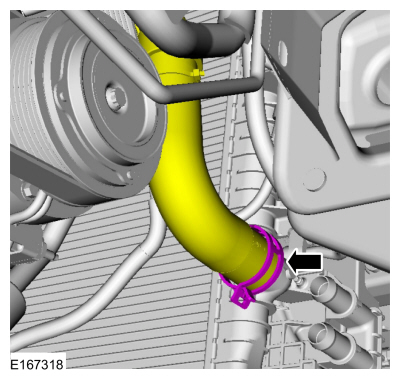

1. Отсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

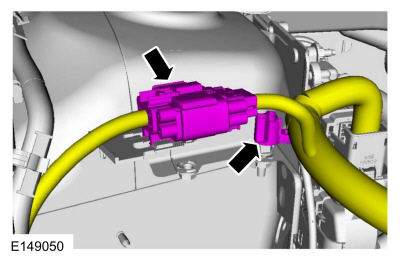

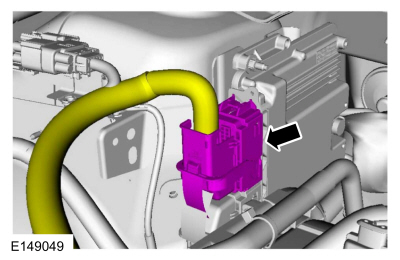

1. Отсоедините электрический разъем ПКМ.

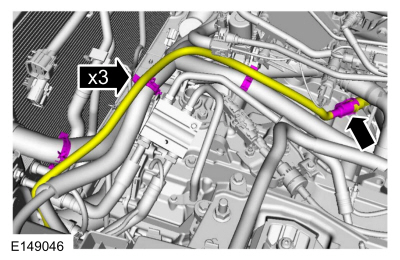

1. Отсоедините держатель жгута проводов, отсоедините электрический разъем и отложите жгут проводов в сторону.

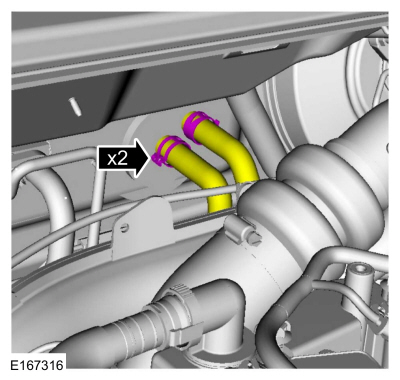

1. • Отсоедините шланги охлаждающей жидкости.
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

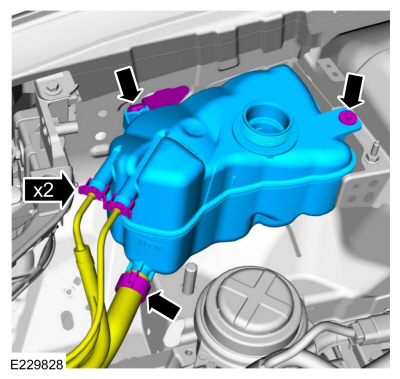

   • Освободите язычок, снимите фиксатор и баллон для дегазации.

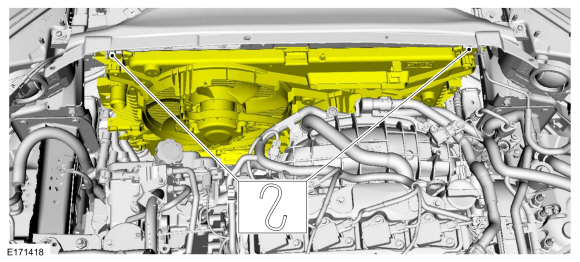

1. Поддержите охлаждающий модуль.


1. Снимите ремень привода вспомогательных агрегатов.
   См.: Ремень привода вспомогательных агрегатов (303-05A Привод вспомогательных агрегатов — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).


1. Снимите правое и левое передние колеса и шины.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

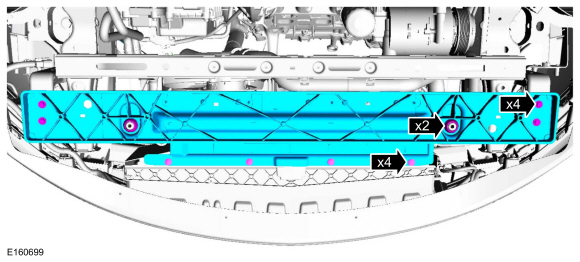

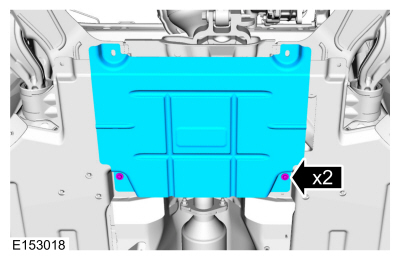

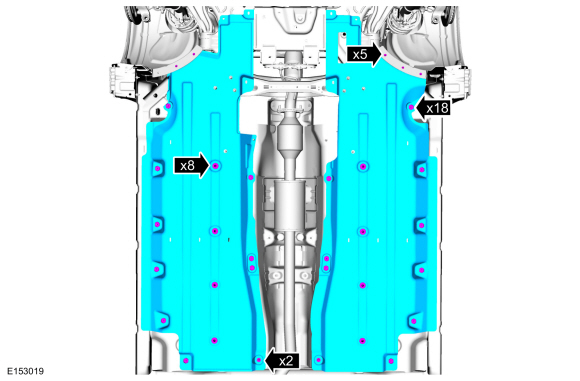

1. Снимите фиксаторы и защиту от камней.


1. Снимите фиксаторы и щитки дефлектора.


1. ПРИМЕЧАНИЕ: Левое внутреннее крыло хорошо снято для наглядности.

   Отсоедините электрический разъем.


1. Снимите фиксаторы и нижнюю опору радиатора.


1. Отсоедините шланги охлаждающей жидкости и снимите фиксаторы.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

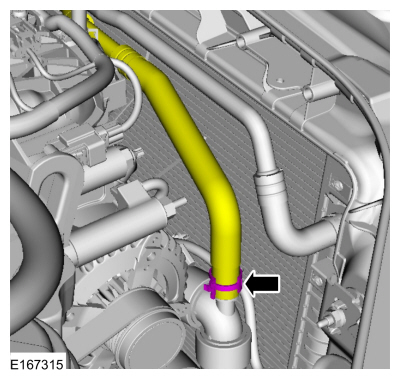

1. Отсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Отсоедините электрические разъемы, снимите фиксаторы и отложите жгут проводов в сторону.


1. ПРИМЕЧАНИЕ: Выбросьте уплотнительные кольца и прокладки.

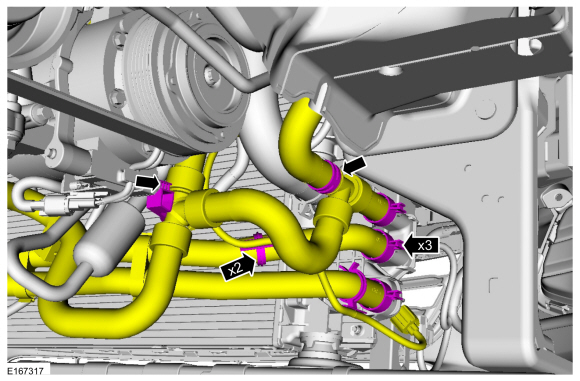

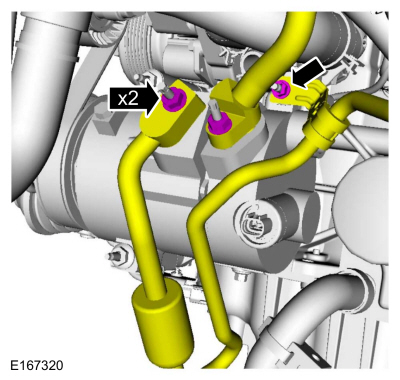

   Снимите гайки и отложите линии кондиционера в сторону.

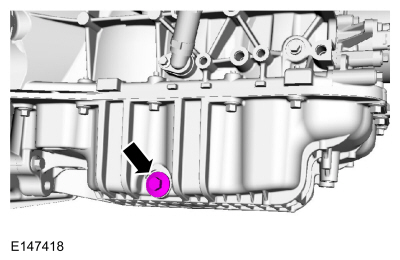

1. Снимите сливную пробку, слейте моторное масло и установите сливную пробку.
   Используйте общее оборудование: оборудование для слива масла
   Крутящий момент: 21 фунт-фут (28 Нм)

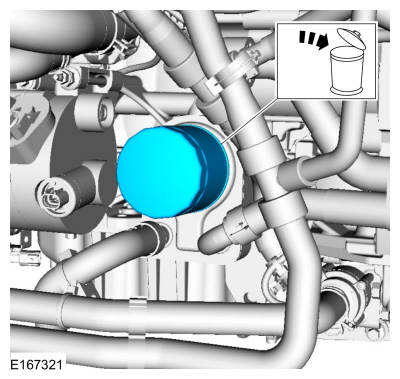

1. Снимите и выбросьте масляный фильтр двигателя.
   Используйте основное оборудование: ленточный ключ.

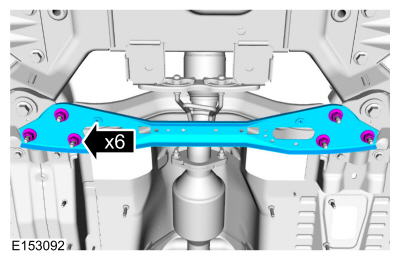

1. Снимите болты и поперечную опору.

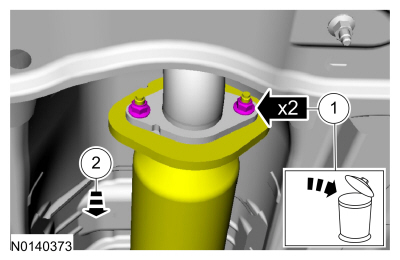

1. Снимите гайки и отложите впускной патрубок глушителя в сторону. Откажитесь от орехов.

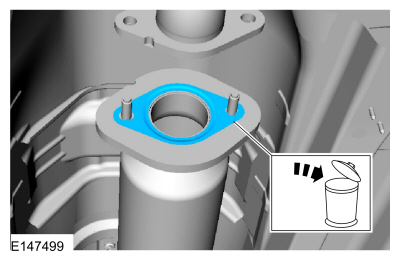

1. Снимите и выбросьте прокладку впускной трубы глушителя.

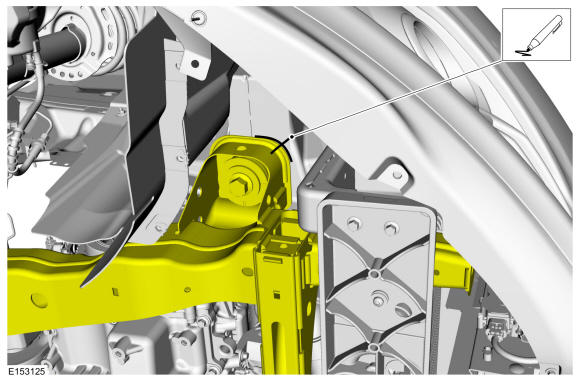

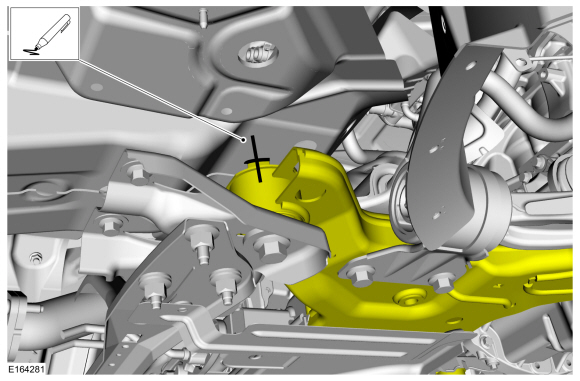

1. Отметьте на подрамнике перед снятием.


1. Отметьте на подрамнике перед снятием.


1. Снимите болты и отложите дополнительный водяной насос в сторону.


1. ПРИМЕЧАНИЕ: Один из этих болтов будет использоваться для крепления регулируемого монтажного рычага к трансмиссии.

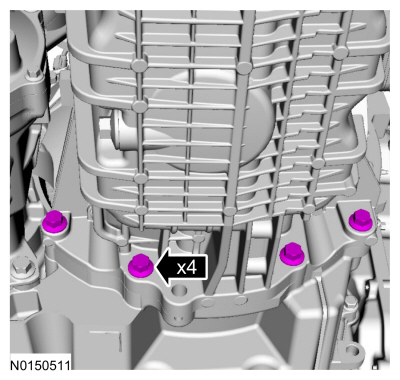

   Снимите двигатель с трансмиссией болтами.


1. Снимите гайки и втулку каталитического нейтрализатора.

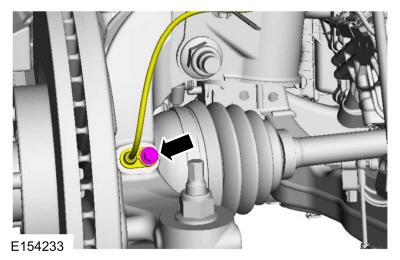

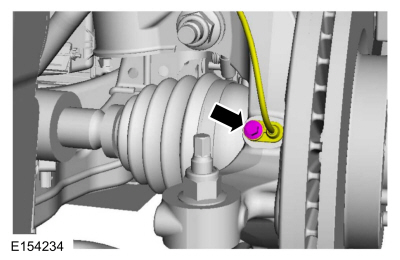

1. Выкрутите болт и отложите датчик скорости вращения колеса в сторону.


1. Выкрутите болт и отложите датчик скорости вращения колеса в сторону.


1. Снимите гайку и отложите левый стабилизатор поперечной устойчивости в сторону.

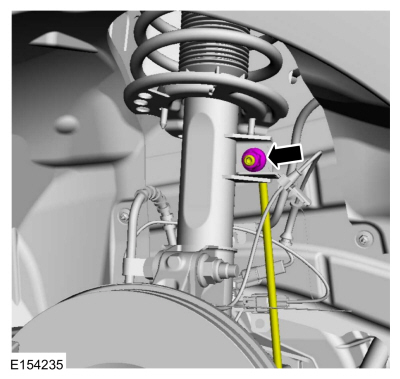

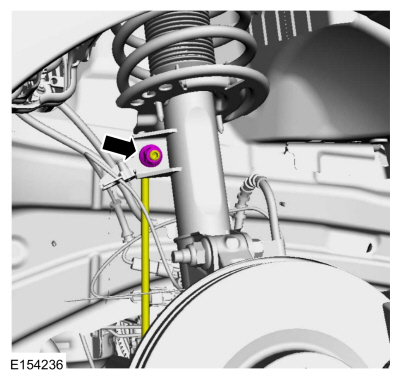

1. Снимите гайку и отложите правую тягу стабилизатора в сторону.

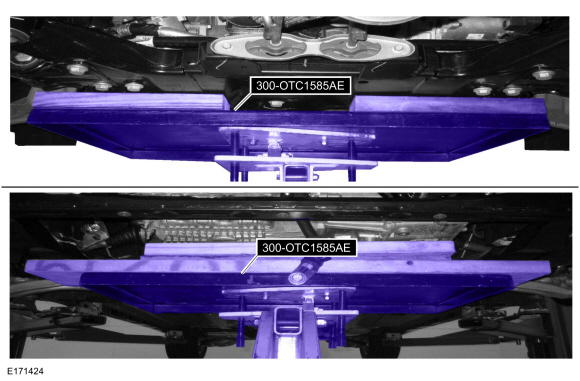

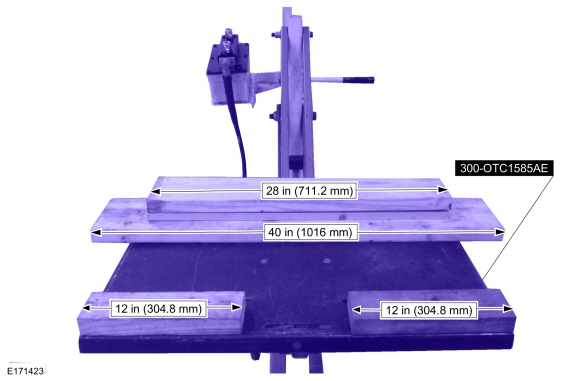

1. Разместите плату 2 x 8, длиной 40 дюймов (1016 мм), 2 x 6 плат длиной 28 дюймов (711,2 мм), плата 1 x 6 28 дюймов (711,2 мм) дюймов и две доски 2 x 4 длиной 12 дюймов (304,8 мм) на Подъемник силового агрегата 300-OTC1585AE.
   Установите специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

1. Установите специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

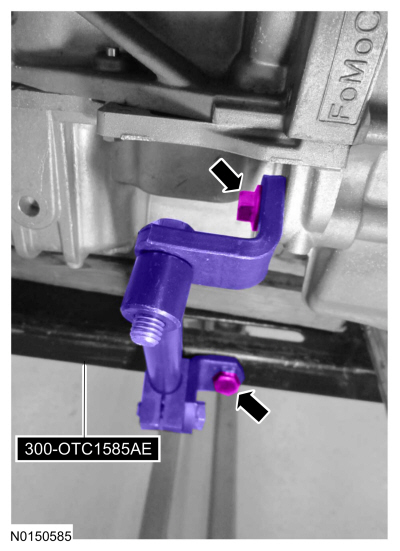

1. Установите регулируемый монтажный рычаг.
   Используйте общее оборудование: регулируемый монтажный рычаг

1. Снимите тормозной диск.
   См.: Тормозной диск (206-03 Передний дисковый тормоз, снятие и установка).

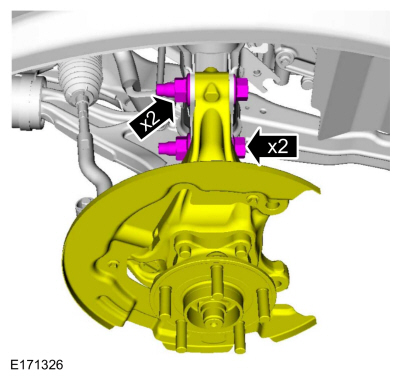

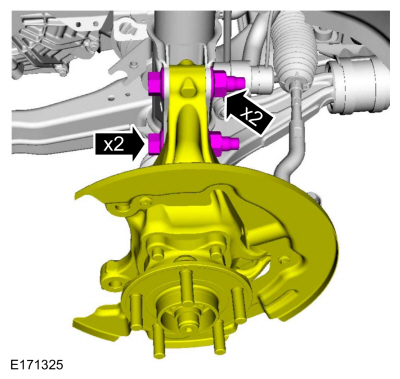

1. Снимите гайки, болты и отложите поворотный кулак левого колеса в сторону.


1. Снимите гайки, болты и отложите узел правого поворотного кулака в сторону.

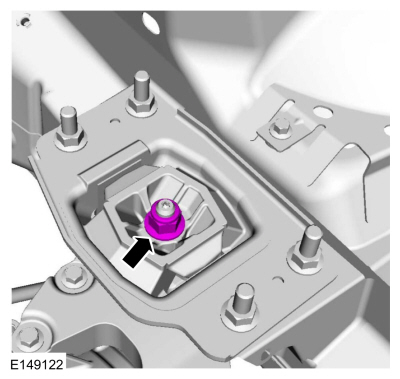

1. Снимите гайку изолятора опоры коробки передач.

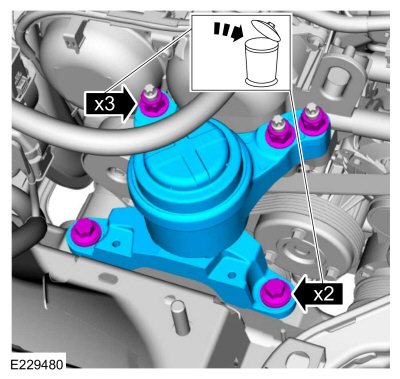

1. • Снимите гайки, болты и опору двигателя.

   • Выбросьте гайки и болты.

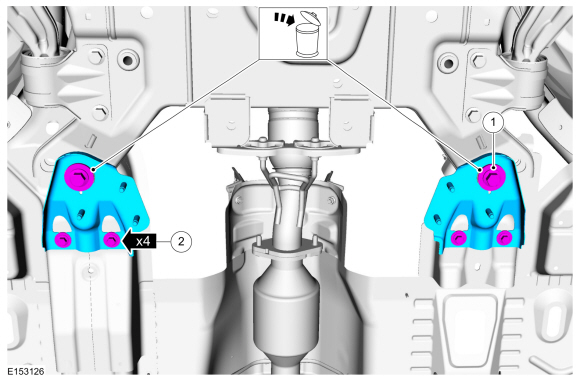

1. 1. Снимите и выбросьте задние болты крепления подрамника.

   2. Снимите болты и опорный кронштейн подрамника.

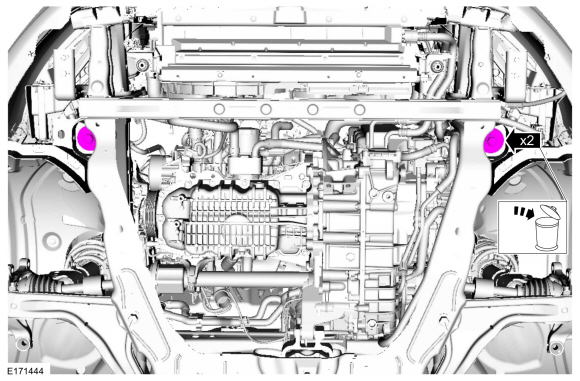

1. Снимите и выбросьте передние болты крепления подрамника.

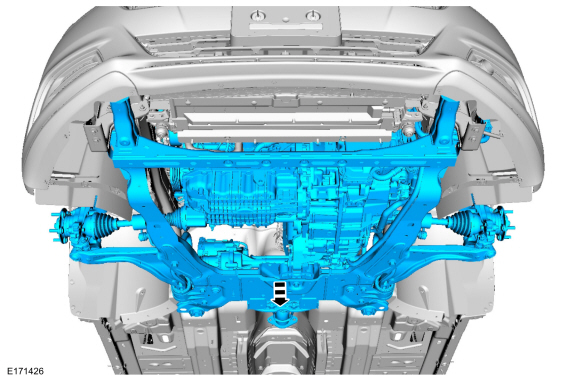

1. Используя подъемник силового агрегата, опустите силовой агрегат и подрамник в сборе.

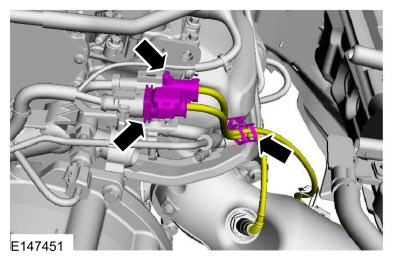

1. Отсоедините фиксатор и отсоедините электрические разъемы.

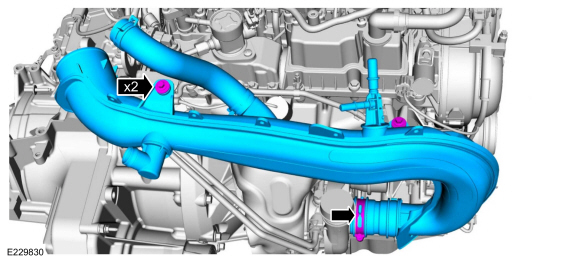

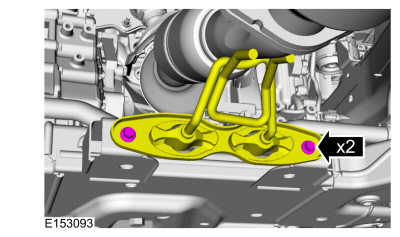

1. Снимите болты крепления кронштейна изолятора впускной трубы глушителя.

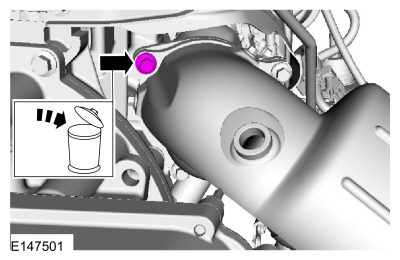

1. Снимите и выбросьте болт каталитического нейтрализатора.

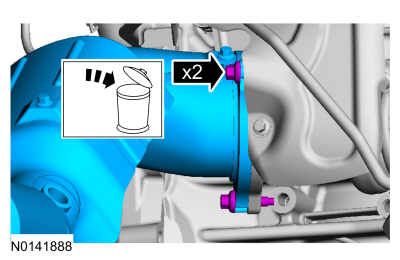

1. Снимите болты и каталитический нейтрализатор. Выбросьте болты.

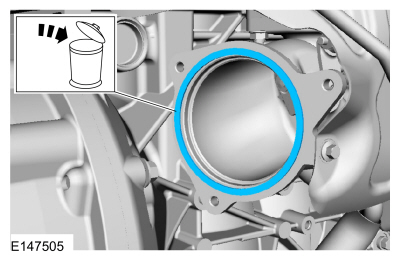

1. Снимите и выбросьте прокладку каталитического нейтрализатора.

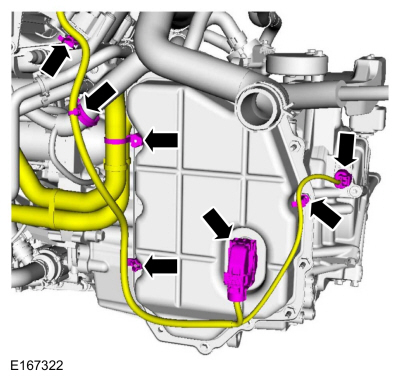

1. Отсоедините фиксаторы жгута проводов и отсоедините электрические разъемы.


Автомобили с автоматическим старт-стоп

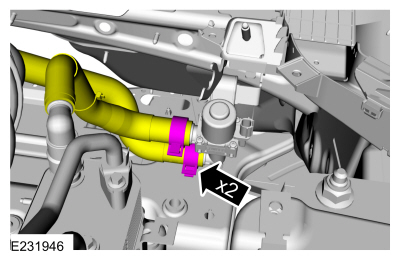

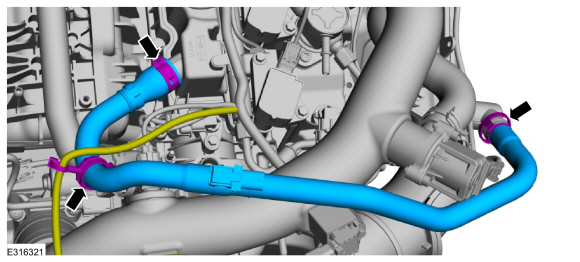

1. Отсоедините шланги охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

Все автомобили

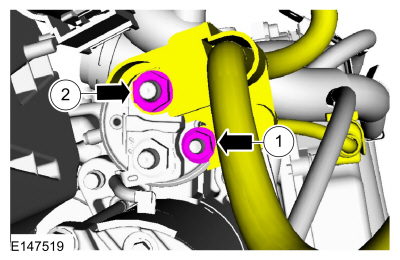

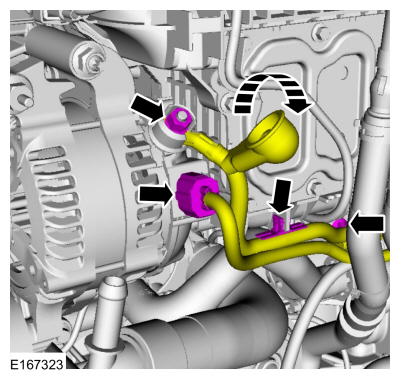

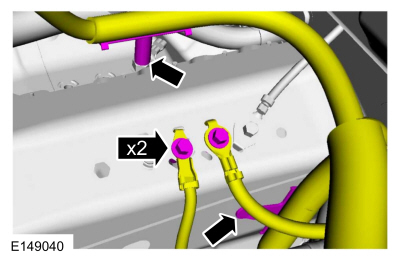

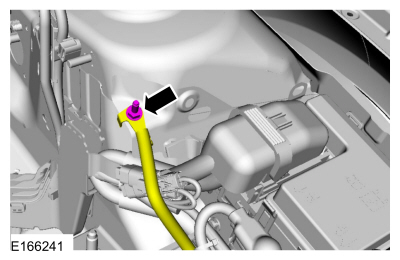

1. Снимите гайки и отложите кабель стартера в сторону.

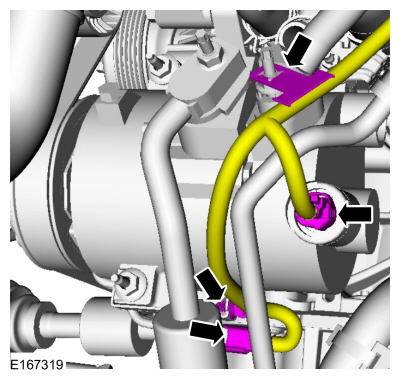

1. • Отсоедините фиксаторы жгута проводов, отсоедините электрический разъем.

   • Сдвиньте изолятор генератора вверх, снимите гайку и отложите жгут проводов в сторону.

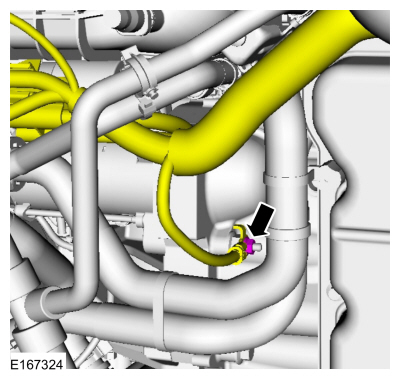

1. Снимите гайку и отложите жгут проводов в сторону.

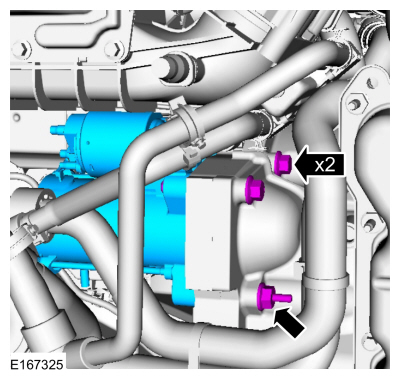

1. Снимите болты, шпильку и стартер.

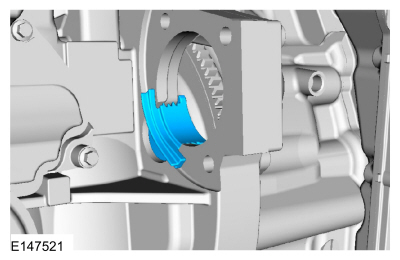

1. Снимите изолятор стартера.


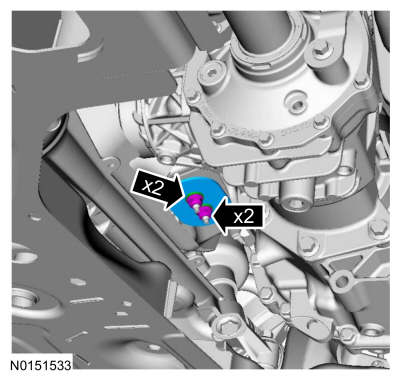

1. ПРИМЕЧАНИЕ: Вращайте коленчатый вал только по часовой стрелке.

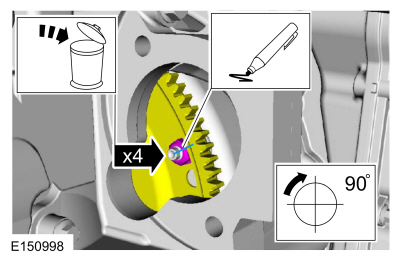

   Отметьте гайки гидротрансформатора индексом. Снимите и выбросьте гайки гидротрансформатора.


1. • Отсоедините фиксатор жгута проводов.

   • Отсоедините и снимите шланг вентиляции картера.
     Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

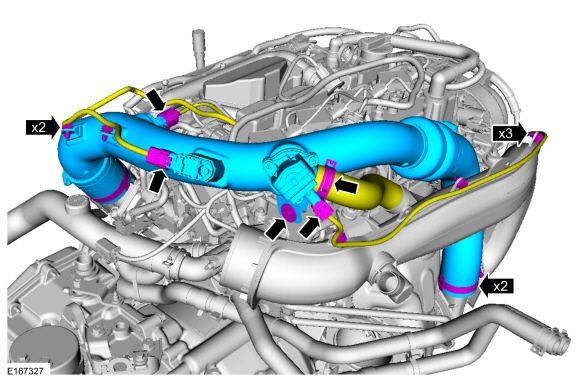

1. • Отсоедините фиксаторы жгута проводов и отсоедините электрические разъемы.

   • Отсоедините байпасный шланг TC.

   • Ослабьте хомут, снимите болт и выходной патрубок ТК.


1. Ослабьте хомут, снимите болты и впускной патрубок ТК.

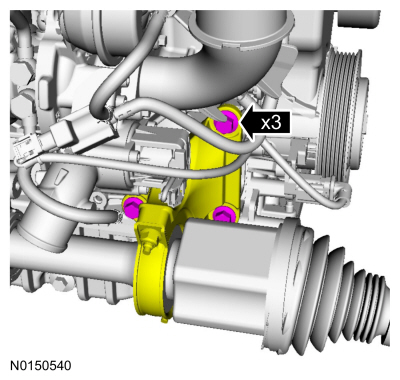

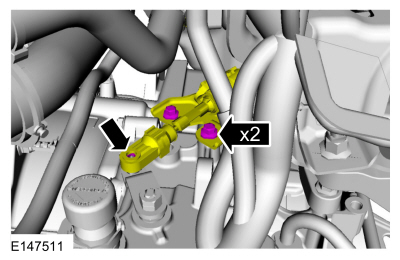

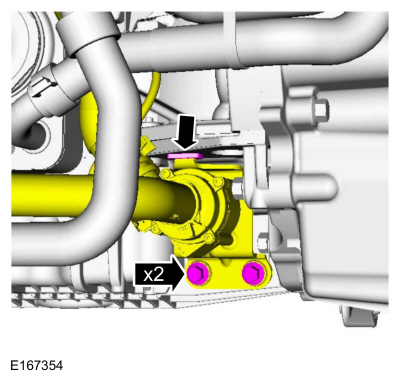

1. Выверните болты и отложите опорный кронштейн полуоси в сторону.

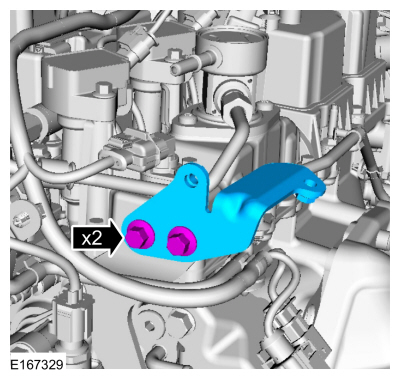

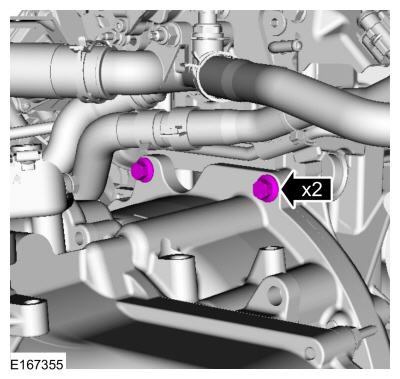

1. Снимите болты и скобу.

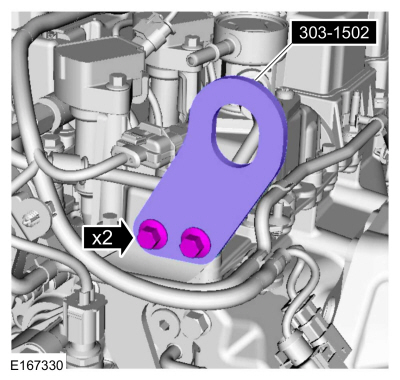

1. Установить специальный сервисный инструмент: 303-1502 Двигатель подъемного устройства.

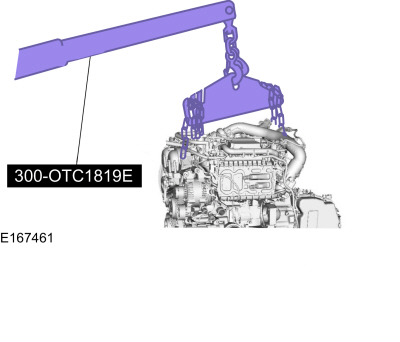

1. Установите специальный сервисный инструмент: 300-OTC1819E Напольный кран 2200 #, складывающийся.

1. Снимите болты и регулируемый монтажный рычаг.
   Используйте общее оборудование: регулируемый монтажный рычаг

1. Снимите двигатель с трансмиссией болтами.


1. Снимите двигатель с трансмиссией болтами.

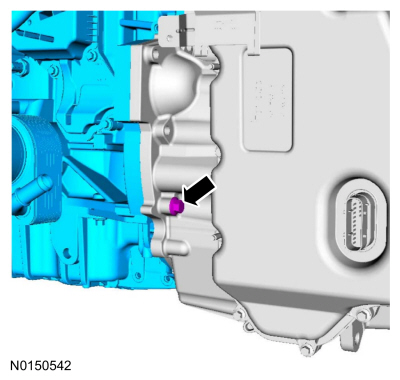

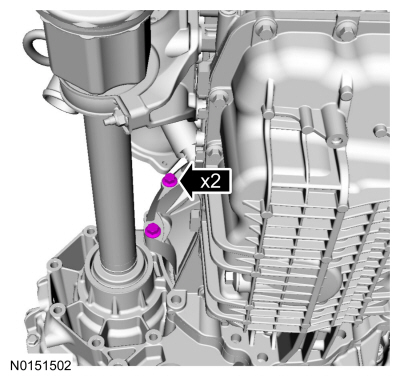

1. Снимите болт и отделите двигатель от коробки передач.
