Руководство по обслуживанию Ford Fusion 2013–2020 гг.
/
Силовой агрегат
/
Автоматическая коробка передач
/
Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35
/ Описание передачи. Описание и работа

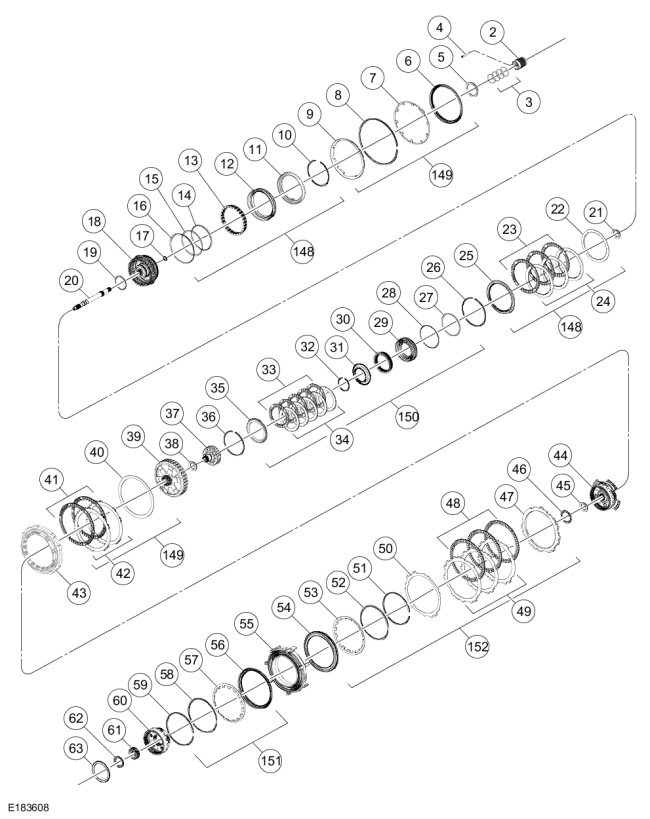

Разобранные виды
Авто-Старт-Стоп
| Элемент | номер части | Описание |
|---|---|---|
| 1 | 70057005 | Коробка передач |
| 2 | 7А1307А130 | Опора сцепления |
| 3 | 7Д0197Д019 | Уплотнения стойки опоры сцепления (необходимо 4 шт.) |
| 4 | В302855В302855 | Болт опоры сцепления (необходимо 3 шт.) |
| 5 | 7Ф2427Ф242 | Упорный подшипник № 1 |
| 6 | 7E0057E005 | Промежуточный (2, 6) поршень сцепления |
| 7 | 7B0707B070 | Возвратная пружина поршня промежуточного (2, 6) сцепления |
| 8 | 7Д4837Д483 | Промежуточное (2, 6) стопорное кольцо возвратной пружины сцепления |
| 9 | 7E0057E005 | Промежуточное (2, 6) кольцо включения сцепления |
| 10 | 7C1227C122 | Стопорное кольцо прямого (3, 5, R) цилиндра сцепления |
| 11 | 7Ф2837Ф283 | Прямой (3, 5, R) цилиндр сцепления |
| 12 | 7А2627А262 | Прямая (3, 5, R) поршень сцепления |
| 13 | 7Ф2357Ф235 | Возвратная пружина поршня прямого (3, 5, R) сцепления |
| 14 | 7C0997C099 | Внутреннее (заднее) уплотнение поршня прямой (3, 5, R) муфты |
| 15 | 7C0997C099 | Внутреннее (переднее) уплотнение поршня прямой (3, 5, R) муфты |
| 16 | 7А5487А548 | Наружное уплотнение поршня прямой (3, 5, R) муфты |
| 17 | 7C1227C122 | Стопорное кольцо входного вала |
| 18 | 7G3847G384 | Прямая (3, 5, R)/повышающая передача (4, 5, 6) цилиндр сцепления и ступица в сборе |
| 19 | 7А5487А548 | Внутреннее уплотнение поршня муфты повышающей передачи (4, 5, 6) |
| 20 | 7Ф2137Ф213 | Входной вал |
| 21 | 7Д2347Д234 | Упорный подшипник № 2 |
| 22 | 7B0707B070 | Прямая (3, 5, R) волновая пружина сцепления |
| 23 | 7Б1647Б164 | Фрикционные диски прямого (3, 5, R) сцепления (необходимо 3) |
| 24 | 7Б4427Б442 | Стальные пластины прямого (3, 5, R) сцепления (необходимо 3) |
| 25 | 7B0667B066 | Прямая (3, 5, R) нажимная пластина сцепления |
| 26 | 7Д4837Д483 | Стопорное кольцо прямого (3, 5, R) сцепления |
| 27 | 7А5487А548 | Наружное (заднее) уплотнение поршня муфты повышающей передачи (4, 5, 6) |
| 28 | 7А5487А548 | Наружное (переднее) уплотнение поршня муфты повышающей передачи (4, 5, 6) |
| 29 | 7А2627А262 | Поршень сцепления повышающей передачи (4, 5, 6) |
| 30 | 7Ф2227Ф222 | Возвратная пружина поршня муфты повышающей передачи (4, 5, 6) |
| 31 | 7Х3607Х360 | Уравновешивающий поршень сцепления повышающей передачи (4, 5, 6) |
| 32 | 7C1227C122 | Стопорное кольцо поршня муфты повышающей передачи (4, 5, 6) |
| 33 | 7Б1647Б164 | Фрикционные диски муфты повышающей передачи (4, 5, 6) (необходимо 5) |
| 34 | 7Б4427Б442 | Стальные пластины сцепления повышающей передачи (4, 5, 6) (необходимо 5) |
| 35 | 7B0667B066 | Нажимной диск муфты повышающей передачи (4, 5, 6) |
| 36 | 7Д4837Д483 | Стопорное кольцо муфты повышающей передачи (4, 5, 6) |
| 37 | 7Х3517Х351 | Ступица муфты повышающей передачи (4, 5, 6) |
| 38 | 7Д2347Д234 | Упорный подшипник № 3 |
| 39 | 7А0197А019 | Солнечная шестерня задней планетарной передачи и кожух в сборе |
| 40 | 7E0857E085 | Волновая пружина промежуточного (2, 6) сцепления |
| 41 | 7Б1647Б164 | Промежуточные (2, 6) фрикционные диски сцепления (необходимо 2) |
| 42 | 7Б4427Б442 | Промежуточные (2, 6) стальные пластины сцепления (необходимо 2) |
| 43 | 7А0897А089 | Односторонняя муфта (OWC) |
| 44 | 7Д4917Д491 | Заднее водило планетарной передачи/центральное зубчатое колесо |
| 45 | 7C0967C096 | Упорный подшипник № 6 |
| 46 | 7Г1777Г177 | Упорный подшипник № 5 |
| 47 | 7B0667B066 | Нажимной диск муфты низшей/задней передачи |
| 48 | 7Б1647Б164 | Фрикционные диски муфты низшей/задней передачи (требуется 3) |
| 49 | 7Б4427Б442 | Стальные пластины фрикциона низшей/задней передачи (требуется 3) |
| 50 | 7E0857E085 | Волновая пружина фрикциона низшей/задней передачи |
| 51 | 7C1227C122 | Стопорное кольцо поршня фрикциона низшей/задней передачи |
| 52 | 7Х3187Х318 | Фиксатор стопорного кольца поршня муфты низшей/задней передачи |
| 53 | 7B0707B070 | Возвратная пружина поршня муфты низшей/задней передачи |
| 54 | 7Д4027Д402 | Поршень муфты низшей/задней передачи |
| 55 | 7Л3287Л328 | Центр поддержки |
| 56 | 7А2627А262 | Передний (1, 2, 3, 4) поршень сцепления |
| 57 | 7B0707B070 | Возвратная пружина поршня сцепления переднего хода (1, 2, 3, 4) |
| 58 | 7Д0417Д041 | Стопор стопорного кольца поршня муфты переднего хода (1, 2, 3, 4) |
| 59 | 7Х3657Х365 | Стопорное кольцо поршня муфты переднего хода (1, 2, 3, 4) |
| 60 | 7Д4917Д491 | Центральное водило планетарной передачи/переднее зубчатое колесо |
| 61 | 7Д0637Д063 | Центральная планетарная солнечная шестерня |
| 62 | 7C0967C096 | Упорный подшипник № 7 |
| 63 | 7C0967C096 | Упорный подшипник № 8 |
| 64 | 7Д4917Д491 | Водило передней планетарной передачи/заднее зубчатое колесо |
| 65 | 7А0197А019 | Солнечная шестерня передней планетарной передачи и кожух в сборе |
| 66 | 7Д2347Д234 | Упорный подшипник № 10 |
| 67 | 7B0707B070 | Волновая пружина сцепления переднего хода (1, 2, 3, 4) |
| 68 | 7Б1647Б164 | Передние (1, 2, 3, 4) фрикционные диски сцепления (требуется 2) |
| 69 | 7Б4427Б442 | Стальные диски сцепления переднего хода (1, 2, 3, 4) (требуется 2) |
| 70 | 7B0667B066 | Передний (1, 2, 3, 4) нажимной диск сцепления |
| 71 | 7Д4837Д483 | Стопорное кольцо муфты переднего хода (1, 2, 3, 4) |
| 72 | 79787978 | Дефлектор трансмиссионной жидкости |
| 73 | В500214В500214 | Болт дефлектора трансмиссионной жидкости (требуется 2) |
| 74 | 70607060 | Парк передач |
| 75 | 7Г1327Г132 | Ведущая звездочка приводной цепи |
| 76 | 7C1227C122 | Стопорное кольцо ведущей звездочки |
| 77 | 7G0997G099 | Шайба упорная № 13 |
| 78 | 7Г2497Г249 | Приводная цепь |
| 79 | 7Д2347Д234 | Шайба упорная №11 |
| 80 | 70487048 | Уплотнение входного вала |
| 81 | 7А0987А098 | Фильтр трансмиссионной жидкости |
| 82 | 7L0277L027 | Магнит |
| 83 | В302860В302860 | Болт крепления корпуса насоса к гидротрансформатору (требуется 8 шт.) |
| 84 | 7А1037А103 | Насос в сборе |
| 85 | 7А2487А248 | Кольцевое уплотнение узла насоса к корпусу гидротрансформатора |
| 86 | 7А2487А248 | Уплотнение ступицы гидротрансформатора |
| 87 | 7П1137П113 | Фиксатор уплотнения ступицы гидротрансформатора |
| 88 | 7Ф3437Ф343 | Различное зубчатое колесо |
| 89 | 7C1227C122 | Стопорное кольцо зубчатого венца дифференциала |
| 90 | 7Х2457Х245 | Дефлектор жидкости дифференциала трансмиссии |
| 91 | 79757975 | Корпус гидротрансформатора |
| 92 | W701606W701606 | Шпилька корпуса гидротрансформатора |
| 93 | 7А4437А443 | Болт корпуса гидротрансформатора (требуется 16) |
| 94 | 79027902 | Гидротрансформатор |
| 95 | 11771177 | Сальник правой полуоси |
| 96 | 7Г3557Г355 | Упорный подшипник № 12 |
| 97 | 7Г1327Г132 | Ведомая звездочка с приводной цепью |
| 98 | 7Ф3427Ф342 | Солнечная шестерня дифференциала |
| 99 | 7Ф4657Ф465 | Дифференциал в сборе |
| 100 | 7Г1127Г112 | Упорный подшипник № 15 |
| 101 | 7Б3627Б362 | Направляющие штифты корпуса гидротрансформатора к картеру коробки передач |
| 102 | 7Д0707Д070 | пружина парковой собачки |
| 103 | 7А4417А441 | Парковая собачка |
| 104 | 7Д0717Д071 | Парковочная собачка |
| 105 | 7Ф3377Ф337 | Уплотнение вала ручного управления |
| 106 | 7А2327А232 | Шток привода парковочной собачки |
| 107 | 7Х5577Х557 | Датчик дальности передачи (TR) |
| 108 | 7C4937C493 | Вал ручного управления |
| 109 | 7Г1007Г100 | Штифт вала ручного управления |
| 110 | 7А2567А256 | Рычаг ручного управления |
| 111 | В708455В708455 | Гайка рычага ручного управления |
| 112 | 7Э3327Э332 | Стопорная пружина датчика диапазона передачи (TR) |
| 113 | W711235W711235 | Стопорный болт пружины датчика диапазона передачи (TR) |
| 114 | 7J3877J387 | Резервуар для жидкости |
| 115 | 7А2487А248 | Сальник подачи сцепления (большой) |
| 116 | 7А2487А248 | Уплотнение подачи муфты (маленькое) (требуется 4 шт.) |
| 117 | 7Б4317Б431 | Центральный установочный штифт управления |
| 118 | 7C2077C207 | Основной контрольный штифт |
| 119 | 7G1997G199 | Уплотнение между главным блоком управления и коробкой передач (требуется 2 шт.) |
| 120 | W713644W713644 | Болт датчика частоты вращения выходного вала (OSS) |
| 121 | 7Х1037Х103 | Датчик частоты вращения выходного вала (OSS) |
| 122 | 7З4907З490 | Разделительная пластина корпуса главного управления и коробки передач |
| 123 | 7А1007А100 | Корпус главного регулирующего клапана |
| 124 | Н605770Н605770 | Болт крепления разделительной пластины к корпусу соленоида (требуется 2 шт.) |
| 125 | 7З4907З490 | Разделительная пластина между корпусом главного регулирующего клапана и корпусом соленоида |
| 126 | 7Г3917Г391 | Корпус соленоида |
| 127 | В500303В500303 | Болт крепления корпуса соленоида к корпусу клапана (требуется 2 шт.) |
| 128 | W302863W302863 | Болт крепления главного рычага к картеру коробки передач (длинный) (требуется 10 шт.) |
| 129 | W302862W302862 | Болт крепления главного рычага к коробке передач (короткий) (требуется 12 шт.) |
| 130 | W520412W520412 | Основная контрольная гайка |
| 131 | 7G2767G276 | Каркас внутреннего жгута проводов коробки передач |
| 132 | В505513В505513 | Винт рамы внутреннего жгута проводов коробки передач (требуется 5 шт.) |
| 133 | 7Б3297Б329 | Уплотнение основного элемента управления к крышке |
| 134 | 7G0047G004 | Крышка главного управления |
| 135 | W714629W714629 | Шпилька крышки основного блока управления (необходимо 5 шт.) |
| 136 | В500214В500214 | Болт крышки основного блока управления (требуется 8 шт.) |
| 137 | 70107010 | Сливная пробка |
| 138 | 7Х3987Х398 | Кран давления в линии |
| 139 | — | Пробка уровня масла |
| 140 | 11771177 | сальник левой полуоси |
| 141 | 70257025 | Втулка левой полуоси |
| 142 | 7М1017М101 | Датчик частоты вращения вала турбины (TSS) |
| 143 | В500214В500214 | Болт скорости вала турбины (TSS) |
| 144 | 7А2467А246 | Вентиляционная трубка |
| 145 | В500214В500214 | Болты бачка для жидкости |
| 146 | 7Г3427Г342 | Тег стратегии тела соленоида |
| 147 | 7Б1487Б148 | Идентификационная бирка службы передачи |
| 148 | — | Прямое сцепление (3, 5, R) |
| 149 | — | Промежуточное сцепление (2, 6) |
| 150 | — | Муфта повышающей передачи (4, 5, 6) |
| 151 | — | Муфта переднего хода (1, 2, 3, 4) |
| 152 | — | Низкая/задняя муфта |
| 153 | W715931W715931 | Болт крепления вспомогательного насоса трансмиссионной жидкости к картеру коробки передач (требуется 3 шт.) |
| 154 | 7П0867П086 | Вспомогательный насос трансмиссионной жидкости |
| 155 | 7А1367А136 | Прокладка дополнительного насоса трансмиссионной жидкости к картеру коробки передач |
| 156 | 78907890 | Трубка подачи вспомогательного насоса трансмиссионной жидкости в сборе |

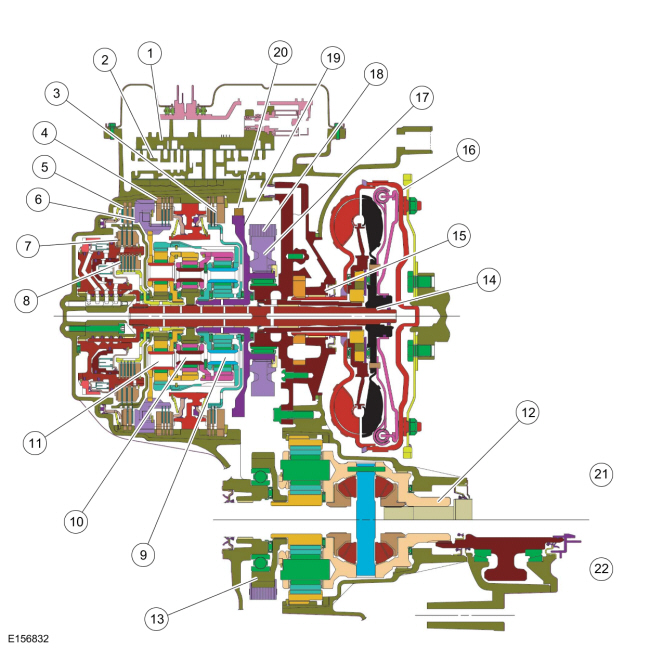

Расположение компонента
| Элемент | Описание |
| 1 | Корпус соленоида |
| 2 | Корпус клапана |
| 3 | Муфта переднего хода (тормоз сцепления 1,2,3,4) |
| 4 | Муфта низшей/задней передачи (тормоз муфты левый/правый) |
| 5 | Промежуточное сцепление (муфта тормозная 2,6) |
| 6 | Низкая односторонняя муфта (OWC) |
| 7 | Прямое сцепление (привод сцепления 3,5,R) |
| 8 | Муфта повышающей передачи (муфта привода 4,5,6) |
| 9 | Задняя планетарная передача |
| 10 | Центральный планетарный узел |
| 11 | Передний планетарный редуктор |
| 12 | Держатель главной передачи и дифференциал в сборе |
| 13 | Ведомая звездочка с приводной цепью |
| 14 | Входной вал в сборе и ступица муфты прямой/повышающей передачи |
| 15 | Насос в сборе |
| 16 | Гидротрансформатор |
| 17 | Звездочка приводной цепи |
| 18 | Приводная цепь |
| 19 | Парк передач |
| 20 | Парковая собачка |
| 21 | ВПЕРЕД |
| 22 | полный привод |
Описание трансмиссии - Обзор. Описание и работа
Обзор
Этот
автоматическая коробка передач — 6-ступенчатая коробка передач с электронным переключением
контроль. Предназначен для работы в поперечном силовом агрегате переднеприводных и полноприводных автомобилей...
Описание передачи — работа системы и описание компонентов. Описание и работа
Схема системы
Элемент
Описание
1
SSB
2
ССК
3
SSD
4
ССЭ
5
соленоид ЛКП
6
Соленоид ТСС
7
Датчик OSS
8
Датчик ТСС
9
Передача инфекции
10
Передача инфекции
11
Датчик TR
12
TFT-сенсор
13
ССА
14
ПКМ
Таблица сетевых сообщений
Трансляция сообщение
Исходный модуль
Сообщение Цель
Скорость двигателя
..
Дополнительная информация:
Руководство по эксплуатации Ford Fusion 2013–2020: Дверные замки с электроприводом
Управление дверным замком с электроприводом находится на стороне водителя. и дверные панели переднего пассажира. Разблокировать. Замок. Индикатор дверного замка Светодиод на обшивке окна двери загорается, когда вы запираете дверь. Это светится до пяти минут после выключения зажигания. Ингибитор выключателя дверного замка Когда вы запираете свой автомобиль с помощью электроники, выключатель дверного замка с электроприводом больше не срабатывает через 20 сек..
Руководство по обслуживанию Ford Fusion 2013–2020: предупреждающие звуковые сигналы — работа системы и описание компонентов. Описание и работа
Работа системы Схема системы Таблица сетевых сообщений Сетевые входные сообщения модуля — IPC Трансляция сообщение Исходный модуль Сообщение Цель Режим остановки адаптивного круиз-контроля Модуль круиз-контроля (C-CM) Вход, используемый для управления предупреждающим звуковым сигналом адаптивного круиз-контроля. Предупреждение об адаптивном круиз-контроле..
Категории
- Главная страница
- Руководство по эксплуатации Ford Fusion 2-го поколения
- Руководство по обслуживанию Ford Fusion 2-го поколения
- Двигатель
- Двигатель — 1,5 л EcoBoost (118 кВт/160 л.с.) — I4
- Расположение воронки топливного бака. Закончилось топливо
- Новое на сайте
- Самое главное об автомобиле
Использование ремней безопасности во время беременности
ВНИМАНИЕ: Всегда ездите и ведите со спинкой сиденья в вертикальном положении и правильно пристегните ремень безопасности. Установите коленную часть ремня безопасности плотно и низко поперек бедра. Расположите плечевую часть ремень безопасности через грудь. Беременная женщины должны следовать этой практике. Видеть следующий рисунок.
