Крышка переднего бампера. Разборка и сборка

Специальные инструменты) / Общее оборудование

Пистолет горячего воздуха

РАЗБОРКА

1. 1
   Снимите кожух переднего бампера.
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
2. 2
   Снимите передние противотуманные фары.
   См.: Передняя противотуманная фара (417-01 Наружное освещение, снятие и установка).
3. 3
   Снимите передние датчики помощи при парковке, датчики активной помощи при парковке и соответствующую проводку.
   См.: Передний датчик системы помощи при парковке (413-13A Система помощи при парковке, Снятие и установка).
   См.: Передние датчики активной помощи при парковке (413-13B Система помощи при парковке — автомобили с: активной системой помощи при парковке, снятие и установка).
4. 4
   Снимите датчик температуры окружающего воздуха.
   См.: Датчик температуры окружающего воздуха (412-00 Система климат-контроля — Общая информация, снятие и установка).
5. 5
   Разъедините направляющие жгута и снимите жгут накладки переднего бампера.



6. 6
   С обеих сторон.

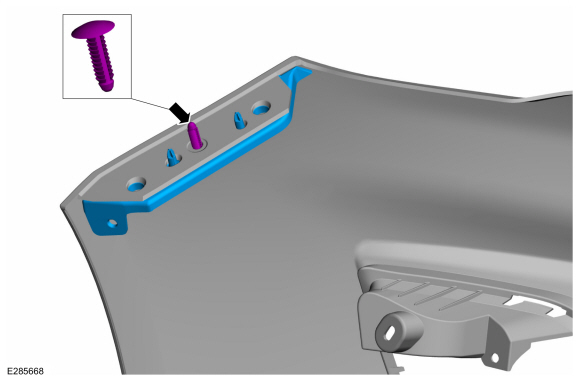

   Снимите нажимной штифт и кронштейн крепления крышки переднего бампера к крылу.



7. 7

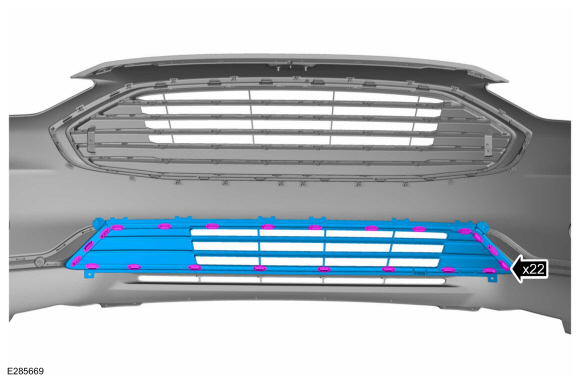

   Освободите фиксаторы и снимите нижнюю решетку радиатора.



8. 8

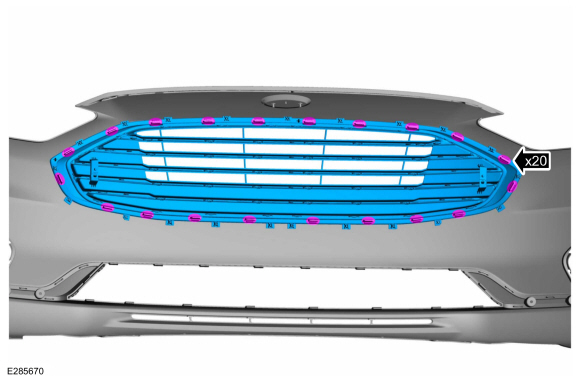

   Освободите фиксаторы и снимите верхнюю решетку радиатора.



9. 9
   Освободите фиксаторы и снимите лицевые панели противотуманных фар.



10. 10
    Освободите язычок и снимите крышку буксирного крюка.



11. 11

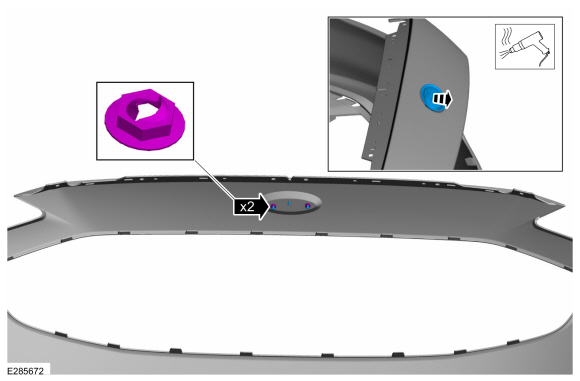

    Снимите нажимные гайки и эмблему крышки переднего бампера.
    Используйте общее оборудование: фен.



СБОРКА

1. Для сборки выполните процедуру разборки в обратном порядке.
