Накладка на задний бампер. Снятие и установка

Специальные инструменты) / Общее оборудование

Средство для снятия внутренней отделки

Удаление

1. 1
   Снимите задние колеса и шины.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
2. 2
   С обеих сторон.

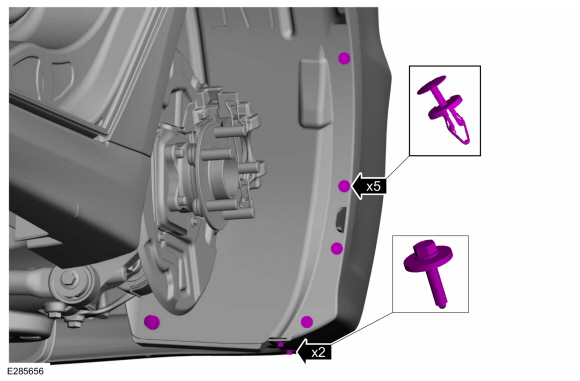

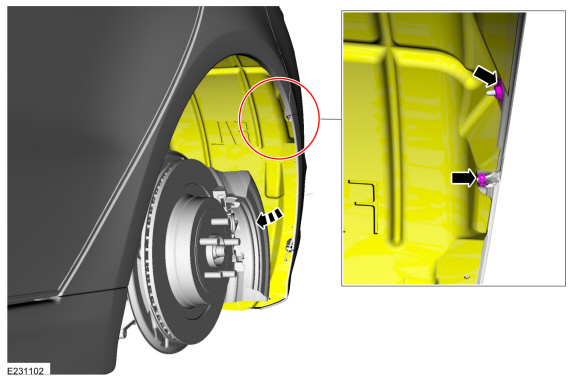

   Снимите внутренний подкрылок с фиксаторами штифтового кожуха заднего бампера и болтами.
   Крутящий момент: 13 фунтов на дюйм (1,5 Н·м)



3. 3
   С обеих сторон.

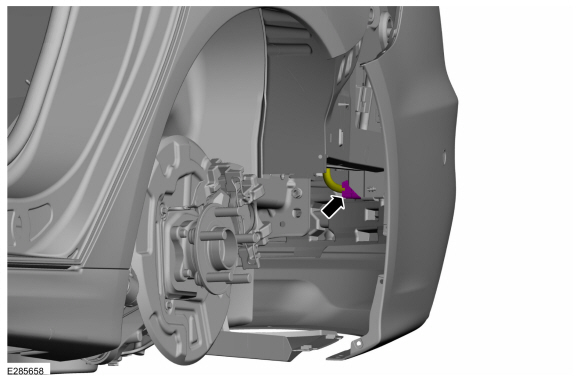

   Снимите гайку и пружинный зажим, а затем отложите подкрылок колесной арки в сторону.
   Крутящий момент: 13 фунтов на дюйм (1,5 Н·м)



4. 4

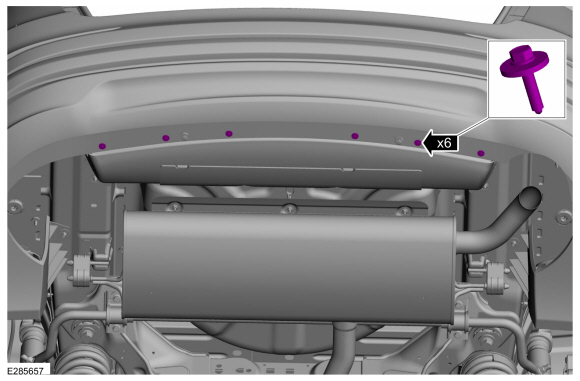

   Снимите нижнюю накладку заднего бампера на винты кузова.
   Крутящий момент: 13 фунтов на дюйм (1,5 Н·м)



5. 5
   Снимите задние фонари в сборе.
   См.: Задний фонарь в сборе — 4-дверный (417-01 Наружное освещение, снятие и установка).
6. 6
   С обеих сторон.

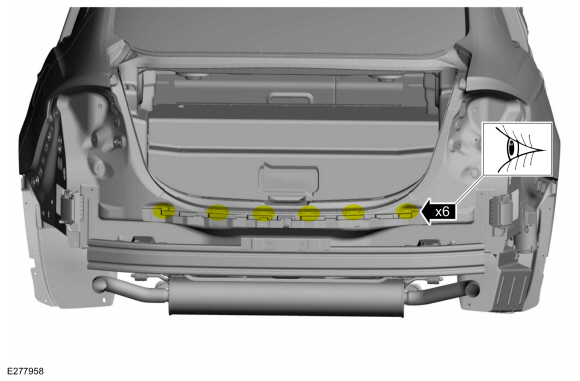

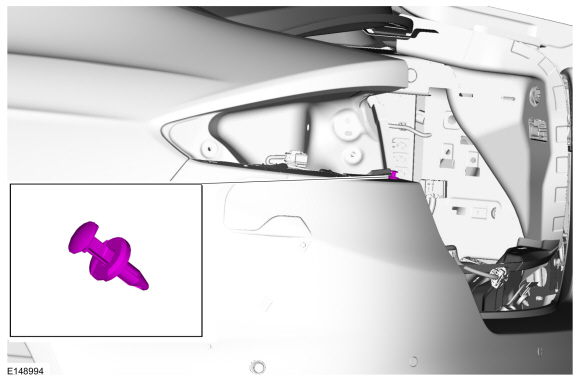

   Снимите фиксатор штифтового типа.



7. 7
   С обеих сторон.

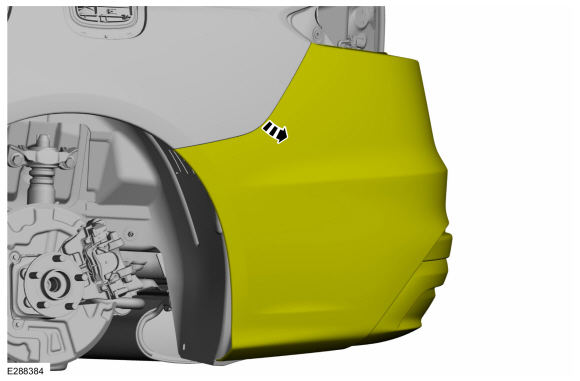

   Освободите кожух заднего бампера от кронштейнов кожуха заднего бампера и отложите кожух заднего бампера в сторону.



8. 8
   Отсоедините электрический разъем жгута проводов заднего бампера.



9. 9

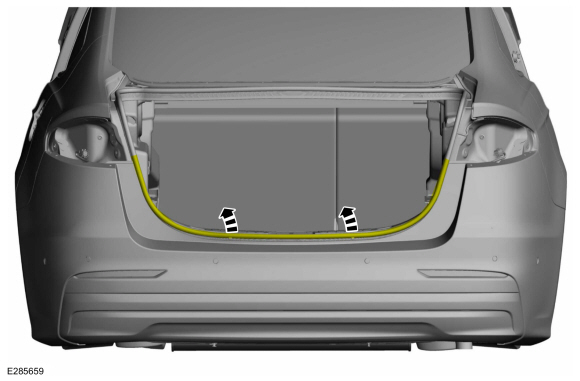

   Отложите уплотнитель в сторону.



10. 10

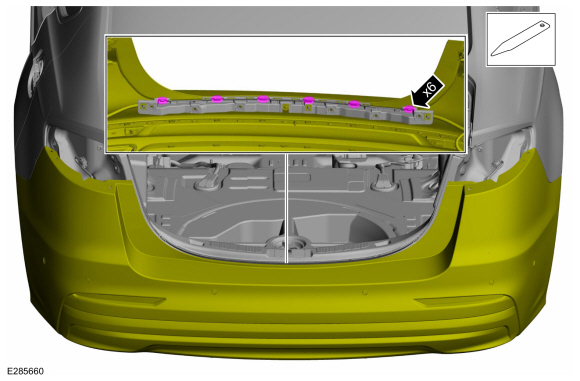

    С помощью инструмента, не оставляющего царапин, освободите фиксирующие язычки и потяните наружу, чтобы освободить их.
    Используйте общее оборудование: средство для снятия внутренней отделки салона.



11. 11
    С помощью помощника.

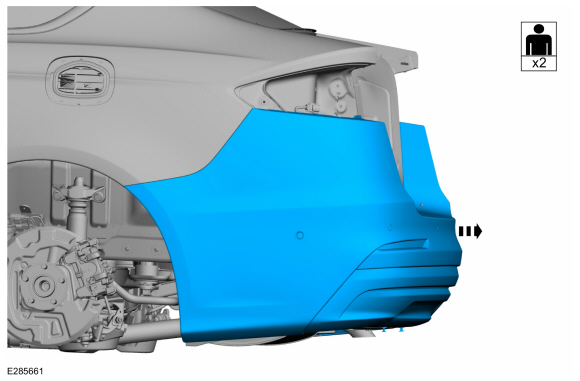

    Снимите кожух заднего бампера.



12. 12
    С обеих сторон.
    Осмотрите усиление бампера на наличие повреждений выступов крышки бампера.



13. 13
    С обеих сторон, если требуется.

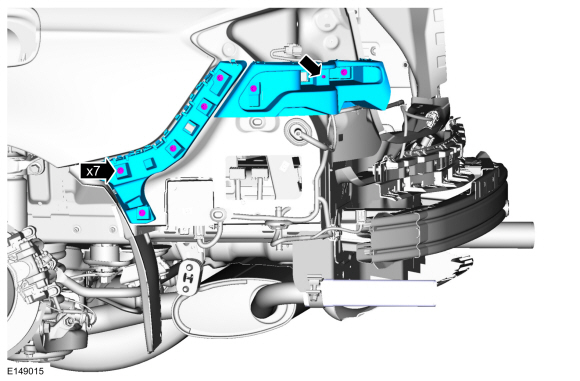

    Выверните винты, освободите язычок и снимите боковые кронштейны облицовки заднего бампера.
    Крутящий момент: 13 фунтов на дюйм (1,5 Н·м)



14. 14
    Осмотрите усиление бампера на наличие повреждений поверхностей захвата кожуха бампера.



15. 15
    Если необходимо.

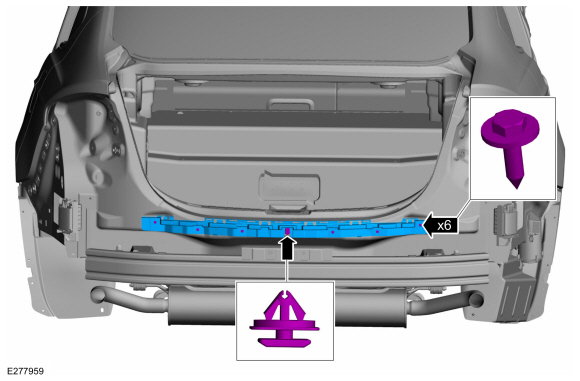

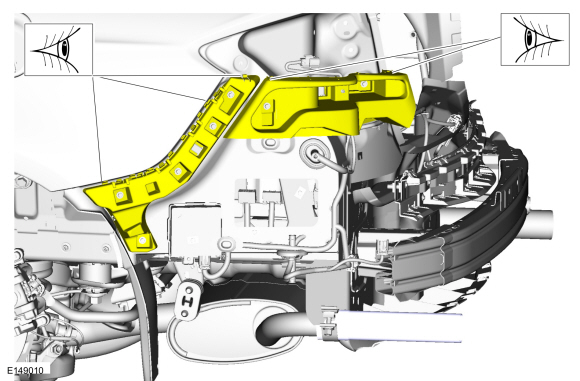

    Снимите винты, штифт отделки и поврежденный задний кронштейн.
    Крутящий момент: 13 фунтов на дюйм (1,5 Н·м)



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
