Передний бампер. Снятие и установка

Удаление

Все автомобили

1. 1
   Снимите кожух переднего бампера.
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
2. 2
   Снимите болты и нижнюю опору радиатора.
   Крутящий момент: 177 фунтов на дюйм (20 Н·м)



3. 3
   Если имеется, снимите модуль CCM и кронштейн.
   См.: Модуль круиз-контроля (CCM) (419-03A Круиз-контроль, Снятие и установка).
4. 4
   Снимите фары в сборе.
   См.: Фара в сборе (417-01 Наружное освещение, снятие и установка).
5. 5
   Снимите звуковой сигнал в сборе.
   См.: Звуковой сигнал (413-06 Звуковой сигнал, Снятие и установка).

Автомобили, оснащенные активными жалюзи решетки радиатора

6. Снимите затвор активной решетки.
   См.: Активная заслонка решетки радиатора (501-02 Передние панели кузова, снятие и установка).

Автомобили, не оборудованные активными жалюзи решетки радиатора

1. 1
   С обеих сторон.
   Снимите штифтовые фиксаторы и отложите боковой воздушный дефлектор радиатора в сторону.



2. 2

   Снимите воздушный дефлектор радиатора.


   1. Отделите жгут проводов от дефлектора радиатора.

   2. Снимите болты.
      Крутящий момент: 53 фунта на дюйм (6 Н·м)



Все автомобили

1. 1

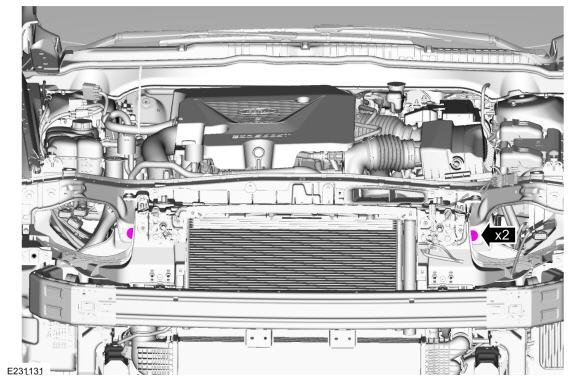

   Снимите болты.
   Крутящий момент: 177 фунтов на дюйм (20 Н·м)



2. 2
   Снимите регулировочные болты переднего бампера.
   Крутящий момент: 18 фунт-футов (24 Н·м)



3. 3
   Снимите нижние гайки переднего бампера.
   Крутящий момент: 18 фунт-футов (24 Н·м)



4. 4
   Снимите верхние гайки переднего бампера.
   Крутящий момент: 18 фунт-футов (24 Н·м)



5. 5
   С обеих сторон.


   1. Поверните передний бампер вверх, поворачивая его на верхних шпильках бампера.

   2. Снимите регуляторы бампера.



6. 6
   Снимите передний бампер.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
