Ford Fusion: ручки, замки, защелки и системы входа / Замок передней двери. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите стеклоподъемник передней двери.
   См.: Стеклоподъемник передней двери (501-11 Стекло, рамы и механизмы, снятие и установка).


1. Снимите наружную ручку передней двери.
   См.: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

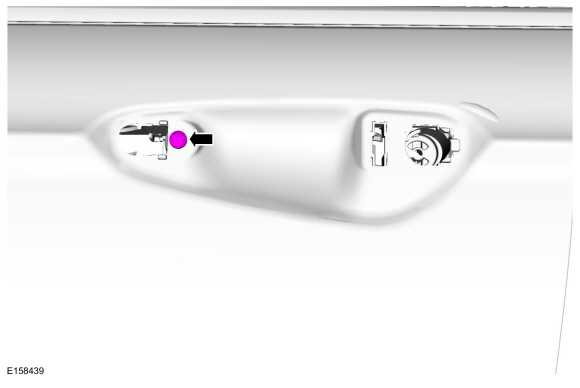

1. Снимите фиксатор с усилителя наружной ручки передней двери.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

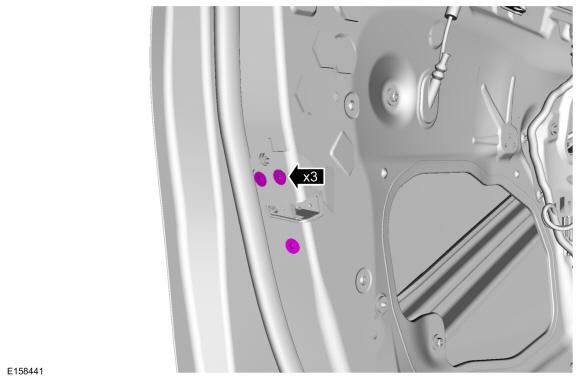

1. Снимите фиксаторы замка передней двери.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

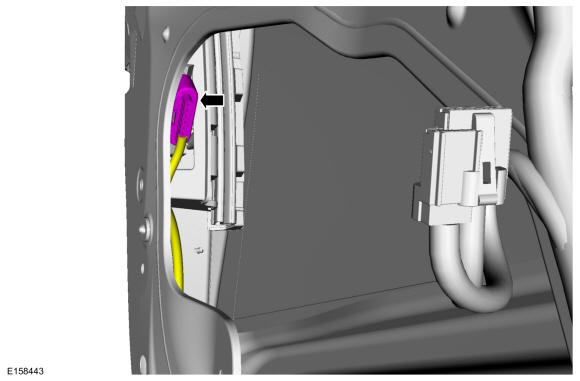

1. Отсоедините электрический разъем замка передней двери.


1. Выверните болты крепления стеклоподъемника передней двери.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

1.

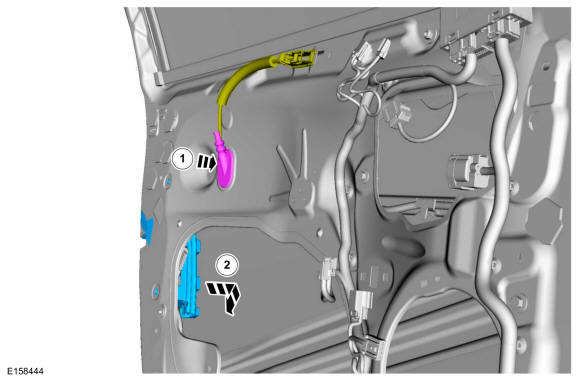

   1. Протяните трос внутренней ручки передней двери через дверь.

   2. Снимите замок передней двери в сборе.

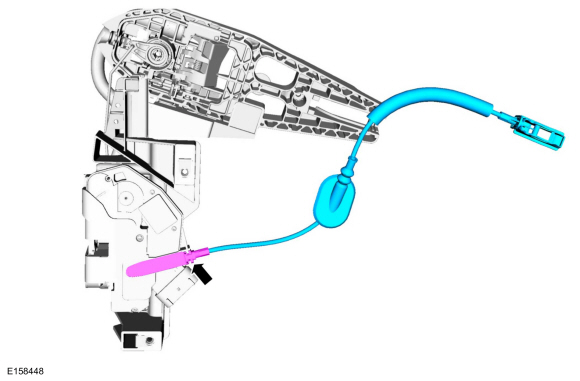

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите трос внутренней ручки передней двери с замка передней двери.

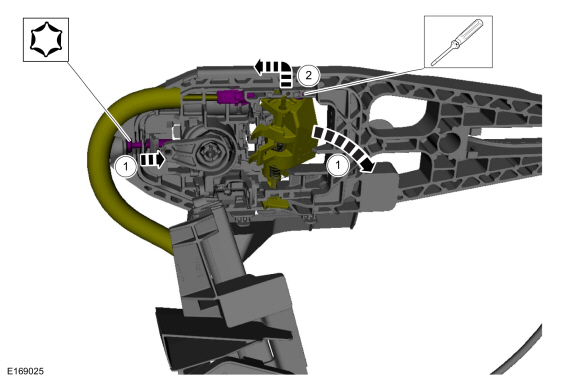

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   1. При повороте спускового винта ручка поворачивает рычаг, ослабляя натяжение троса.

   2. Снимите кабельную проушину с рычага.

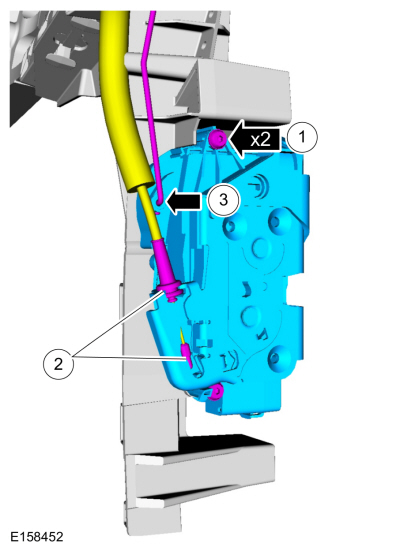

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите защелку передней двери.

   • Снимите фиксаторы с замка передней двери.

   • Отсоедините трос усиления наружной ручки двери от замка передней двери.

   • Отсоедините стержень замка от защелки передней двери.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Установите защелку передней двери.

   1. Установите фиксаторы замка передней двери.

   2. Подсоедините армирующий трос внешней ручки двери к замку передней двери.

   3. Подсоедините стержень замка к защелке передней двери.

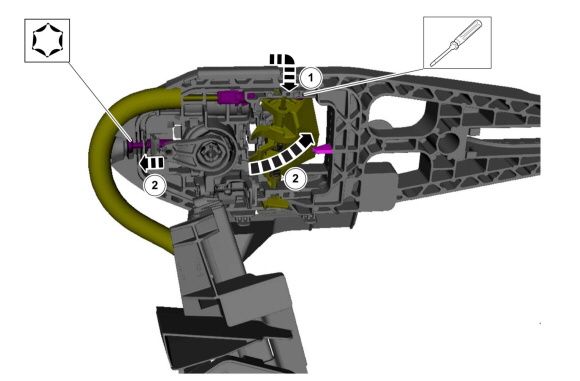

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Этот шаг должен быть выполнен правильно, иначе внешняя ручка двери не будет зацепляться с рычагом при установке.

   1. Установите кабельную проушину на рычаг.

   2. Сохраняя натяжение троса и удерживая рычаг рукоятки в зацепленном положении, поворачивайте спусковой винт до тех пор, пока рычаг рукоятки находится в упоре.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Установите трос внутренней ручки передней двери на защелку передней двери.
