Ford Fusion: ручки, замки, защелки и системы входа / Замки, замки и системы входа. Диагностика и тестирование

Руководство по обслуживанию Ford Fusion 2013–2020 гг. / Кузов и краска / Кузов и краска / Ручки, замки, защелки и системы входа / Замки, защелки и входные системы. Диагностика и тестирование

Графики кодов ошибок

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

млрд кубометров Диаграмма кодов неисправности

код неисправности	Описание	Действие
B10AB:00	Синхронизация удаленного доступа без ключа: нет информации о подтипе	ПЕРЕЙТИ к тесту Pinpoint U
B10C7:01	Внутренняя магистральная антенна: общая электрическая неисправность	ПЕРЕЙТИ к точному тесту Z
B11C6:01	Внешняя антенна двери пассажира: общая электрическая неисправность	ПЕРЕЙТИ к тесту Pinpoint Y
Б11КА:01	Внешняя антенна двери водителя: общая электрическая неисправность	ПЕРЕЙТИ к тесту Pinpoint Y
B1218:00	Идентификационный код передатчика: нет информации о подтипе	ПЕРЕЙТИ к тесту Pinpoint U
B1219:11	Переключатель открывания багажника/багажника в салоне: короткое замыкание на массу	ПЕРЕЙТИ к точному тесту N
Б121А: 11	Выход подсветки клавиатуры: короткое замыкание на массу	ПЕРЕЙТИ к пинпойнт-тесту S
Б121А: 15	Выход подсветки клавиатуры: короткое замыкание на аккумулятор или обрыв	Если подсветка клавиатуры не работает, ПЕРЕЙДИТЕ к тесту определения местоположения S. Если подсветка клавиатуры всегда включена, ПЕРЕЙДИТЕ к тесту определения местоположения T
Б121Б: 01	Переключатель ввода с клавиатуры: общая электрическая неисправность	ПЕРЕЙТИ к точечному тесту R
Б126А: 01	Выключатель внутреннего замка двери водителя: общая электрическая неисправность	Если проблема возникает при использовании выключателя управления замком передней двери, ПЕРЕЙДИТЕ к тесту точного определения местоположения J. Если проблема возникает при использовании выключателя управления замком задней двери, ПЕРЕЙДИТЕ к тесту Pinpoint K.
B12EE:11	Подъемная дверь/задняя дверь/отпирание багажника: короткое замыкание на массу	ПЕРЕЙТИ к точному тесту N
Б12ЕЕ:15	Задняя дверь/задняя дверь/замок багажника: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к точному тесту N
B1381:11	Датчик приближения к ручке левой передней двери: короткое замыкание на массу	ПЕРЕЙТИ к тесту Pinpoint Y
Б1381:15	Датчик приближения к ручке левой передней двери: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к тесту Pinpoint Y
Б1381:29	Датчик приближения к ручке левой передней двери: неверный сигнал	ПЕРЕЙТИ к тесту Pinpoint Y
B1382:11	Датчик приближения к ручке правой передней двери: короткое замыкание на массу	ПЕРЕЙТИ к тесту Pinpoint Y
Б1382:15	Датчик приближения к ручке правой передней двери: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к тесту Pinpoint Y
Б1382:29	Датчик приближения к ручке правой передней двери: недействительный сигнал	ПЕРЕЙТИ к тесту Pinpoint Y
B1383:11	Датчик приближения к ручке левой задней двери: короткое замыкание на массу	ПЕРЕЙТИ к тесту Pinpoint Y
B1383:15	Датчик приближения к ручке левой задней двери: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к тесту Pinpoint Y
Б1383:29	Датчик приближения к ручке левой задней двери: недействительный сигнал	ПЕРЕЙТИ к тесту Pinpoint Y
B1384:11	Датчик приближения к ручке правой задней двери: короткое замыкание на массу	ПЕРЕЙТИ к тесту Pinpoint Y
Б1384:15	Датчик приближения к ручке правой задней двери: короткое замыкание на батарею или обрыв	ПЕРЕЙТИ к тесту Pinpoint Y
Б1384:29	Датчик приближения к ручке правой задней двери: недействительный сигнал	ПЕРЕЙТИ к тесту Pinpoint Y
B1490:11	Выход состояния светодиодного индикатора блокировки: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту L
Б1490:15	Светодиодный индикатор блокировки Вывод состояния: короткое замыкание на аккумулятор или обрыв	Если индикатор дверного замка не работает, ПЕРЕЙДИТЕ к пинпойнт-тесту L. Если индикатор дверного замка всегда горит, ПЕРЕЙДИТЕ к тесту Pinpoint M.
С1017:11	Первичный переключатель багажника/багажника: короткое замыкание на массу	ПЕРЕЙТИ к точному тесту N
P0830:11	Цепь выключателя педали сцепления "А": короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту O
U0258:87	Потеряна связь с радиопередатчиком: отсутствует сообщение	ПЕРЕЙТИ к тесту Pinpoint AA
Все остальные диагностические коды неисправностей (DTC)	-	СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).

РТМ Диаграмма кодов неисправности

код неисправности	Описание	Действие
U1A00:00	Частная сеть связи: нет информации о подтипе	ПЕРЕЙТИ к тесту Pinpoint AA
Все остальные диагностические коды неисправностей (DTC)	-	СМ.: Система контроля давления в шинах (TPMS) (204-04B Система контроля давления в шинах (TPMS), диагностика и проверка).

ПКМ Диаграмма кодов неисправности

код неисправности	Описание	Действие
P04B5	Лючок топливного бака застрял в открытом положении	ПЕРЕЙТИ к Pinpoint Test AB
P04B9	Цепь датчика/переключателя положения дверцы топливного бака, низкий уровень сигнала	ПЕРЕЙТИ к Pinpoint Test AB
P04BA	Цепь датчика/переключателя положения дверцы топливного бака, высокий уровень сигнала	ПЕРЕЙТИ к Pinpoint Test AB
P04C1	Низкий уровень сигнала в цепи управления разблокировкой лючка топливного бака	ПЕРЕЙТИ к точечному тесту P
P04C2	Цепь управления разблокировкой лючка топливного бака, высокий уровень сигнала	ПЕРЕЙТИ к точечному тесту O
P04C9	Датчик запроса на открытие лючка топливного бака/функционирование переключателя/залипание в выключенном состоянии	ПЕРЕЙТИ к точечному тесту O
P04CA	Датчик/переключатель запроса на открытие лючка топливного бака застрял на низком уровне	ПЕРЕЙТИ к точечному тесту O
P04CD	Датчик/переключатель запроса на открытие лючка топливного бака залип во включенном состоянии	ПЕРЕЙТИ к точечному тесту O
Все остальные диагностические коды неисправностей (DTC)	-	ОБРАЩАЙТЕСЬ к ПКМ Таблица DTC в соответствующем разделе 303-14.

ДДМ Диаграмма кодов неисправности

код неисправности	Описание	Действие
Б1087:83	Шина LIN "A": Неверный расчет значения защиты сигнала	ПЕРЕЙТИ к точечному тесту AC
Б1087:87	Шина LIN "A": отсутствует сообщение	ПЕРЕЙТИ к точечному тесту AC
Б1088:83	Шина LIN "B": Неверное значение расчета защиты сигнала	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б1088:87	Шина LIN "B": отсутствует сообщение	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б108Ф: 23	Переключатель блокировки/разблокировки кабины: низкий уровень сигнала	ПЕРЕЙТИ к точному тесту J
B1142:29	Состояние зажигания 1: сигнал недействителен	ПЕРЕЙТИ к рекламе Pinpoint Test
B1163:11	Выход обогревателя левого зеркала: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1163:15	Выход обогревателя левого зеркала: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1165:11	Выход левой передней лампы лужи: короткое замыкание на массу	СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).
B1165:15	Выход левой передней лампы лужи: короткое замыкание на батарею или обрыв	СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).
B117C:07	Подъем заднего стеклоподъемника: механическая неисправность	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117С:16	Задний электрический стеклоподъемник вверх: напряжение в цепи ниже порогового значения	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117К:4Б	Задний электростеклоподъемник вверх: перегрев	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117С:92	Подъем заднего стеклоподъемника: работоспособность или неправильная работа	ИНИЦИАЛИЗИРУЙТЕ электродвигатель стеклоподъемника левой задней двери. СМ.: Инициализация дверных окон с электроприводом (501-11 Стекло, рамы и механизмы, общие процедуры).
B117E:07	Передний электростеклоподъемник вверх: механическая неисправность	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117Э: 16	Передний электрический стеклоподъемник вверх: напряжение в цепи ниже порогового значения	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117Э: 4Б	Передний электростеклоподъемник вверх: перегрев	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117Э: 92	Передний электростеклоподъемник вверх: работоспособность или неправильная работа	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б1189:29	Датчик положения переднего окна: неверный сигнал	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б118А: 29	Датчик положения заднего стекла: неверный сигнал	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б118К:11	Индикатор предупреждения о слепой зоне слева: короткое замыкание на массу	СМ.: Информационная система слепых зон (419-04 Боковое и заднее зрение, диагностика и проверка).
Б118К:15	Предупреждающий индикатор левой слепой зоны: короткое замыкание на батарею или обрыв	СМ.: Информационная система слепых зон (419-04 Боковое и заднее зрение, диагностика и проверка).
Б11ДА:23	Выключатель цилиндра ключа двери водителя: низкий уровень сигнала	СМ.: Противоугонная сигнализация по периметру (419-01A Противоугонная сигнализация по периметру, диагностика и тестирование).
B11F6:11	Электродвигатель складывания зеркала водителя: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B11F6:15	Электродвигатель складывания зеркала водителя: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
Б12БА:11	Светодиодный индикатор состояния замка — передний: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту L
B12C5:71	Реле подъема электродвигателя переднего стеклоподъемника: привод застрял	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12C6:71	Реле подъема электродвигателя заднего стеклоподъемника: привод застрял	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12C7:71	Реле опускания электродвигателя переднего стеклоподъемника: привод застрял	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12C8: 71	Реле опускания электродвигателя стеклоподъемника заднего стекла: привод застрял	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12E9:23	Местный переключатель заднего стекла вверх/вниз: низкий уровень сигнала	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12E9:24	Местный переключатель подъема/опускания заднего стекла: постоянно высокий уровень сигнала	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б12ФФ:11	Подсветка выключателя задней двери: короткое замыкание на массу	СМ.: Освещение приборной панели и внутренних переключателей (413-00 Освещение приборной панели и внутренних переключателей, диагностика и проверка).
Б12ФФ:15	Подсветка выключателя задней двери: короткое замыкание на батарею или обрыв	СМ.: Освещение приборной панели и внутренних переключателей (413-00 Освещение приборной панели и внутренних переключателей, диагностика и проверка).
B13F0:4B	Левый задний электродвигатель стеклоподъемника: перегрев	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б13Ф1:4Б	Электродвигатель стеклоподъемника водителя: перегрев	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B1C03:23	Переключатель памяти № 1: низкий уровень сигнала	СМ.: Передние сиденья (501-10A Передние сиденья, диагностика и проверка).
B1C04:23	Переключатель памяти № 2: низкий уровень сигнала	СМ.: Передние сиденья (501-10A Передние сиденья, диагностика и проверка).
B1C06:11	Электродвигатель подъема/опускания водителя и общего зеркала заднего вида: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C06:15	Водитель вверх/вниз и общая цепь электродвигателя зеркала заднего вида: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C09:11	Мотор левого/правого зеркала со стороны водителя: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C09:15	Мотор левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C10:11	Двигатель подъема/опускания зеркала водителя: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C10:15	Электродвигатель водительского зеркала вверх/вниз: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C13:11	Обратная связь электродвигателя подъема/опускания зеркала со стороны водителя: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C13:15	Обратная связь мотора поднятия/опускания зеркала водителя: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C14:11	Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C14:15	Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1D06:11	Индикатор левого поворота: короткое замыкание на массу	СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).
B1D06:15	Индикатор левого поворота: короткое замыкание на батарею или обрыв	СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).
C1B14:11	Напряжение питания датчика A: короткое замыкание цепи на массу	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
C1B14:15	Напряжение питания датчика A: короткое замыкание на батарею или обрыв	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
C1B15:11	Напряжение питания датчика B: короткое замыкание цепи на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
C1B15:15	Напряжение питания датчика B: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
U0010:00	Среднескоростная коммуникационная шина CAN: нет информации о подтипе	Модуль не смог установить связь сети в определенный момент времени. На данный момент неисправность отсутствует (т. модуль должен был связаться со сканирующим прибором, чтобы сообщить об этом DTC). ПРОВЕРЬТЕ целостность разъемов и проводки. См. проводку Диаграммы Ячейка 14 Сеть связи модуля для схемы и информация о разъеме.
U0140:00	Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе	ПЕРЕЙТИ к точечному тесту AE
U0164:00	Потеряна связь с модулем управления HVAC: нет информации о подтипе	ПЕРЕЙТИ к точечному тесту AF
U0208:00	Потеряна связь с «Модулем управления сиденьем А»: нет информации о подтипе	ПЕРЕЙТИ в Pinpoint Test AG
U0232:00	Нарушена связь с модулем управления обнаружением боковых препятствий — слева: нет информации о подтипе	ПЕРЕЙТИ к точечному тесту AH
U0294:00	Потеряна связь с модулем монитора управления силовым агрегатом: нет информации о подтипе	ПЕРЕЙТИ к точечному тесту AJ
U0300:00	Несовместимость программного обеспечения модуля внутреннего управления: нет информации о подтипе	СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности получен снова, УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U0300:4А	Несовместимость программного обеспечения модуля внутреннего управления: установлен неправильный компонент	ВЫПОЛНИТЕ PMI, используя исполнительные данные. СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности возвращается, УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U0422:00	Неверные данные, полученные от модуля управления кузовным оборудованием: нет информации о подтипе	ПОЛУЧИТЕ и ОТРЕМОНТИРУЙТЕ все несетевые диагностические коды неисправностей (DTC) из BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).
U0509:00	Неверные данные, полученные от «Модуля управления сиденьем А»: нет информации о подтипе	ПОЛУЧИТЕ и УСТРАНИТЕ все несетевые диагностические коды неисправностей (DTC) из DSM. СМ.: Передние сиденья (501-10A Передние сиденья, диагностика и проверка).
U2010:11	Подсветка переключателя: короткое замыкание на массу	СМ.: Освещение приборной панели и внутренних переключателей (413-00 Освещение приборной панели и внутренних переключателей, диагностика и проверка).
U2013:24	Пакет переключателей: сигнал застрял на высоком уровне	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
U2014:00	Аппаратное обеспечение модуля управления: нет информации о подтипе	УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U2100:00	Начальная конфигурация не завершена: нет информации о подтипе	ВЫПОЛНИТЕ PMI, используя исполнительные данные. СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности возвращается, УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U2200:00	Память конфигурации модуля управления повреждена: нет информации о подтипе	СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности возвращается, УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U3000:04	Модуль управления: внутренний сбой системы	УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U3000:49	Модуль управления: внутренняя электронная неисправность	СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности возвращается, УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

ДПМ Диаграмма кодов неисправности

код неисправности	Описание	Действие
Б1087:83	Шина LIN "A": Неверный расчет значения защиты сигнала	ПЕРЕЙТИ к точечному тесту AC
Б1087:87	Шина LIN "A": отсутствует сообщение	ПЕРЕЙТИ к точечному тесту AC
Б108Ф: 23	Переключатель блокировки/разблокировки кабины: низкий уровень сигнала	ПЕРЕЙТИ к точному тесту J
B1142:29	Состояние зажигания 1: сигнал недействителен	ПЕРЕЙТИ к рекламе Pinpoint Test
B1164:11	Выход обогревателя правого зеркала: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1164:15	Выход обогревателя правого зеркала: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1166:11	Выход правого переднего фонаря лужи: короткое замыкание на массу	СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).
B1166:15	Выход правого переднего фонаря лужи: короткое замыкание на батарею или обрыв	СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).
B117C:07	Подъем заднего стеклоподъемника: механическая неисправность	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117С:16	Задний электрический стеклоподъемник вверх: напряжение в цепи ниже порогового значения	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117К:4Б	Задний электростеклоподъемник вверх: перегрев	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117С:92	Подъем заднего стеклоподъемника: работоспособность или неправильная работа	ИНИЦИАЛИЗИРУЙТЕ электродвигатель стеклоподъемника левой задней двери. СМ.: Инициализация дверных окон с электроприводом (501-11 Стекло, рамы и механизмы, общие процедуры).
B117E:07	Передний электростеклоподъемник вверх: механическая неисправность	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117Э: 16	Передний электрический стеклоподъемник вверх: напряжение в цепи ниже порогового значения	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117Э: 4Б	Передний электростеклоподъемник вверх: перегрев	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б117Э: 92	Передний электростеклоподъемник вверх: работоспособность или неправильная работа	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б1189:29	Датчик положения переднего окна: неверный сигнал	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б118А: 29	Датчик положения заднего стекла: неверный сигнал	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B118D:11	Индикатор правого слепого пятна: короткое замыкание на массу	СМ.: Информационная система слепых зон (419-04 Боковое и заднее зрение, диагностика и проверка).
Б118Д: 15	Индикатор правого слепого пятна: короткое замыкание на батарею или обрыв	СМ.: Информационная система слепых зон (419-04 Боковое и заднее зрение, диагностика и проверка).
B11F7:11	Электродвигатель складывания зеркал пассажира: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B11F7:15	Электродвигатель складывания пассажирского зеркала: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
Б12БА:11	Светодиодный индикатор состояния замка — передний: короткое замыкание на массу	ПЕРЕЙТИ к точечному тесту L
B12C5:71	Реле подъема электродвигателя переднего стеклоподъемника: привод застрял	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12C6:71	Реле подъема электродвигателя заднего стеклоподъемника: привод застрял	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12C7:71	Реле опускания электродвигателя переднего стеклоподъемника: привод застрял	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12C8: 71	Реле опускания электродвигателя стеклоподъемника заднего стекла: привод застрял	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12E9:23	Местный переключатель заднего стекла вверх/вниз: низкий уровень сигнала	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B12E9:24	Местный переключатель подъема/опускания заднего стекла: постоянно высокий уровень сигнала	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б12ФФ:11	Подсветка выключателя задней двери: короткое замыкание на массу	СМ.: Освещение приборной панели и внутренних переключателей (413-00 Освещение приборной панели и внутренних переключателей, диагностика и проверка).
Б12ФФ:15	Подсветка выключателя задней двери: короткое замыкание на батарею или обрыв	СМ.: Освещение приборной панели и внутренних переключателей (413-00 Освещение приборной панели и внутренних переключателей, диагностика и проверка).
B13EF:4B	Электродвигатель правого заднего стеклоподъемника: перегрев	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
Б13Ф2:4Б	Электродвигатель стеклоподъемника пассажира: перегрев	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B13E5:23	Переключатель электрического стеклоподъемника пассажира вверх: низкий уровень сигнала	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B13E6:23	Переключатель электрического стеклоподъемника пассажира вниз: низкий уровень сигнала	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
B1C08:11	Электродвигатель левого/правого и общего зеркала со стороны пассажира: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C08:15	Электродвигатель левого/правого и общего зеркала со стороны пассажира: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C11:11	Мотор пассажирского левого/правого зеркала: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C11:15	Мотор пассажирского левого/правого зеркала: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C12:11	Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C12:15	Электродвигатель пассажирского зеркала вверх/вниз: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C15:11	Обратная связь электродвигателя подъема/опускания зеркала со стороны пассажира: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C15:15	Обратная связь электродвигателя подъема/опускания пассажирского зеркала: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C16:11	Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1C16:15	Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
B1D07:11	Индикатор правого поворота: короткое замыкание на массу	СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).
B1D07:15	Индикатор правого поворота: короткое замыкание на батарею или обрыв	СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).
C1B14:11	Напряжение питания датчика A: короткое замыкание цепи на массу	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
C1B14:15	Напряжение питания датчика A: короткое замыкание на батарею или обрыв	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
C1B15:11	Напряжение питания датчика B: короткое замыкание цепи на массу	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
C1B15:15	Напряжение питания датчика B: короткое замыкание на батарею или обрыв	СМ.: Зеркала заднего вида (501-09 Зеркала заднего вида, диагностика и проверка).
U0010:00	Среднескоростная коммуникационная шина CAN: нет информации о подтипе	Модуль не смог установить связь сети в определенный момент времени. На данный момент неисправность отсутствует (т. модуль должен был связаться со сканирующим прибором, чтобы сообщить об этом DTC). ПРОВЕРЬТЕ целостность разъемов и проводки. См. проводку Диаграммы Ячейка 14 Сеть связи модуля для схемы и информация о разъеме.
U0140:00	Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе	ПЕРЕЙТИ к точечному тесту AE
U0164:00	Потеряна связь с модулем управления HVAC: нет информации о подтипе	ПЕРЕЙТИ к точечному тесту AF
U0208:00	Потеряна связь с «Модулем управления сиденьем А»: нет информации о подтипе	ПЕРЕЙТИ в Pinpoint Test AG
U0233:00	Нарушена связь с модулем управления обнаружением боковых препятствий — справа: нет информации о подтипе	ПЕРЕЙТИ к точному тесту ИИ
U0294:00	Потеряна связь с модулем монитора управления силовым агрегатом: нет информации о подтипе	ПЕРЕЙТИ к точечному тесту AJ
U0300:00	Несовместимость программного обеспечения модуля внутреннего управления: нет информации о подтипе	СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности получен снова, УСТАНОВИТЕ новый PDM. СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U0300:4А	Несовместимость программного обеспечения модуля внутреннего управления: установлен неправильный компонент	ВЫПОЛНИТЕ PMI, используя исполнительные данные. СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности возвращается, УСТАНОВИТЕ новый PDM. СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U0422:00	Неверные данные, полученные от модуля управления кузовным оборудованием: нет информации о подтипе	ПОЛУЧИТЕ и ОТРЕМОНТИРУЙТЕ все несетевые диагностические коды неисправностей (DTC) из BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).
U0509:00	Неверные данные, полученные от «Модуля управления сиденьем А»: нет информации о подтипе	ПОЛУЧИТЕ и УСТРАНИТЕ все несетевые диагностические коды неисправностей (DTC) из DSM. СМ.: Передние сиденья (501-10A Передние сиденья, диагностика и проверка).
U2002:24	Переключатель: сигнал застрял на высоком уровне	СМ.: Стекло, рамы и механизмы (501-11 Стекло, рамы и механизмы, диагностика и испытания).
U2010:00	Подсветка переключателя: нет информации о подтипе	СМ.: Освещение приборной панели и внутренних переключателей (413-00 Освещение приборной панели и внутренних переключателей, диагностика и проверка).
U2010:11	Подсветка переключателя: короткое замыкание на массу	СМ.: Освещение приборной панели и внутренних переключателей (413-00 Освещение приборной панели и внутренних переключателей, диагностика и проверка).
U2014:00	Аппаратное обеспечение модуля управления: нет информации о подтипе	УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U2100:00	Начальная конфигурация не завершена: нет информации о подтипе	ВЫПОЛНИТЕ PMI, используя исполнительные данные. СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности возвращается, УСТАНОВИТЕ новый PDM. СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U2200:00	Память конфигурации модуля управления повреждена: нет информации о подтипе	СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности возвращается, УСТАНОВИТЕ новый PDM. СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U3000:04	Модуль управления: внутренний сбой системы	УСТАНОВИТЕ новый DDM. СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
U3000:49	Модуль управления: внутренняя электронная неисправность	СНЯТЬ диагностические коды неисправностей (DTC) и ПОВТОРИТЬ самопроверку. Если код неисправности возвращается, УСТАНОВИТЕ новый PDM. СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

СОБДМК Диаграмма кодов неисправности

код неисправности	Описание	Действие
P1594	Принудительное выключение двигателя — неисправность системы дистанционного запуска, отсутствие тайм-аута без присмотра	ПЕРЕЙТИ к точечному тесту AK
P1595	Принудительное выключение двигателя — неисправность системы дистанционного запуска, диапазон трансмиссии не в исходном положении	ПЕРЕЙТИ к точечному тесту AK
Все остальные диагностические коды неисправностей (DTC)	-	См. руководство по контролю трансмиссии/диагностике выбросов (PC/ED).

Таблицы симптомов

Таблица симптомов: Ручки, замки, защелки и системы входа — механические

Состояние	Возможные причины	Действия
Трудно открыть или закрыть дверь с любой дверной ручки	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту А
Дверь затруднена или не открывается с наружной ручки двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту B
Дверь с трудом открывается или не открывается с внутренней ручки двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту C
Заедает наружная ручка открывания двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту D
Заедает ручка открытия внутренней двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту E
Скрип-треск-цоканье из двери	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту F
Цилиндр ручного замка двери не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту G

Таблица симптомов: ручки, замки, защелки и дверные системы — электрические

Состояние	Возможные причины	Действия
Все дверные замки не работают	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту H
Один или несколько дверных замков не работают	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту I
Дверные замки работают только в одну сторону	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту J
Все дверные замки не работают от одного выключателя управления дверным замком	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту K
Индикатор блокировки двери не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту L
Индикатор блокировки двери всегда горит	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту M
Замок крышки багажного отделения открывается, когда нет просил	Обратитесь к тесту Pinpoint	Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.
Замок крышки багажника не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту N
Замок крышки багажника не защелкивается	Проводка, клеммы или разъемы Замок крышки багажника	ОТСОЕДИНИТЕ багаж электрический разъем замка крышки отсека и ПРОВЕРЬТЕ работу защелку с помощью отвертки. Если защелка не полностью защелки (2 щелчка), УСТАНОВИТЕ новую защелку крышки багажника. СМ.: Защелка крышки багажного отделения (501-14 Ручки, замки, защелки и системы входа, снятие и установка). Если защелка полностью защелкивается (2 щелчка), ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможную причины короткого замыкания.
Замок лючка топливного бака не работает (гибридные автомобили)	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту O
Лючок топливного бака не запирается (гибридные автомобили)	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту P
Замок лючка топливного бака не работает (кроме гибридных автомобилей)	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту Q
Двери отпираются, если провести 2 раза по клавиатуре без ключа.	Запрограммированы непреднамеренные последовательные коды	УДАЛИТЬ все персональные коды и запрограммировать новые коды. ЗАПРОГРАММИРУЙТЕ любые неиспользуемые слоты заводским кодом. ССЫЛАТЬСЯ к Хозяйственной литературе.
Двери не запираются и не отпираются с клавиатуры без ключа	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту R
Подсветка клавиатуры бесключевого доступа не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту S
Подсветка клавиатуры без ключа всегда включена	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту T
Передатчик RKE не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к тесту Pinpoint U
Отдельная кнопка/функция не работает с передатчика RKE.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к тесту Pinpoint V
Передатчик RKE имеет плохую дальность действия	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту W
Функция удаленного запуска не работает.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к тесту Pinpoint X
Функция дистанционного пуска работает, но светодиод обратной связи дистанционного пуска не работает.	Пассивный ключ	ОТМЕНИТЕ подозрительный ключ. ЗАПРОГРАММИРУЙТЕ новый ключ. СМ.: Программирование ключа для защиты от кражи — сканирующий прибор (419-01B Пассивная противоугонная система (PATS), Общие процедуры).
Умная разблокировка не работает.	Обратитесь к тесту Pinpoint	ДИАГНОСТИРОВАТЬ пассивный ключ не запуска автомобиля из различных мест в салоне транспортное средство. СМ.: Пассивная противоугонная система (PATS) (419-01B Пассивная противоугонная система (PATS), Диагностика и тестирование).
2-этапное отпирание дверей работает неправильно	2-этапное отпирание дверей работает неправильно	ЗАПРОГРАММИРОВАТЬ 2-этапное отпирание двери. СМ.: Программирование поэтапной разблокировки (501-14 Ручки, замки, защелки и системы входа, общие процедуры).
Функция пассивного входа в дверь не работает	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к тесту Pinpoint Y
Функция пассивного входа в крышке багажного отделения не работает.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту Z

Точные тесты

Трудно открыть или закрыть дверь с любой дверной ручки

Нормальная работа и неисправности

защелка двери может приводиться в действие внутренней или внешней ручкой двери. При срабатывании дверная защелка освобождается и позволяет двери открыться. Если дверная защелка или дверные петли имеют недостаточную смазку или если защелка или дверь смещены, требуется дополнительное усилие при открытии или закрытие двери.

Возможные причины

Выравнивание дверей
Дверные петли
Регулировка бойка
Дверная защелка

КОНТРОЛЬНЫЙ ТЕСТ А: ДВЕРЬ ТРУДНО ОТКРЫВАТЬ ИЛИ ЗАКРЫВАТЬ ЛЮБОЙ ДВЕРНОЙ РУЧКОЙ

A1 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ ОБЕИХ ДВЕРНЫХ РУЧЕК

Откройте дверь, используя как внутреннюю, так и наружную дверные ручки.

Дверь нормально открывается с одной из дверных ручек?

Да	Если дверь открывается с трудом/не открывается с наружной ручки двери, ПЕРЕЙДИТЕ к точному тесту B. Если дверь открывается с трудом/не открывается с внутренней дверной ручки, ПЕРЕЙДИТЕ к пинпойнт-тесту C.

Нет

ПЕРЕЙТИ к A2

A2 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ

Открой дверь.

С помощью отвертки полностью закройте защелку (2 щелчка).

Убедитесь, что защелка легко открывается, потянув за внутреннюю/внешнюю ручку двери.

Защелка легко открывается?

Да	ПЕРЕЙТИ на А4

Нет

ПЕРЕЙТИ к A3

A3 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ ПОСЛЕ СМАЗКИ

Смажьте дверную защелку.
СМ.: Смазка дверных защелок (501-14 Ручки, замки, защелки и системы входа, Общие процедуры).

С помощью отвертки полностью закройте защелку (2 щелчка).

Убедитесь, что защелка легко открывается, потянув за внутреннюю/внешнюю ручку двери.

Защелка легко открывается?

Да	Беспокойство вызывала недостаточно смазанная дверная защелка.

Нет

УСТАНОВИТЕ новую дверную защелку.
СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).
СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

A4 ПРОВЕРЬТЕ РЕГУЛИРОВКУ СТОЙКИ

Проверьте регулировку бойка.

Правильно ли отрегулирован ударник?

Да	ПЕРЕЙТИ к A5

Нет

ОТРЕГУЛИРОВАТЬ ударник по мере необходимости.

A5 ПРОВЕРЬТЕ ВЫРАВНИВАНИЕ ДВЕРИ

Проверьте выравнивание двери.

Правильно ли выровнена дверь?

Да	СМАЗАТЬ дверные петли.

Нет

ОТРЕГУЛИРУЙТЕ дверь по мере необходимости.
СМ.: Выравнивание передней двери (501-03 Закрытие кузова, Общие процедуры).
СМ.: Выравнивание задней двери (501-03 Закрытие кузова, Общие процедуры).

Дверь с трудом открывается или не открывается с наружной ручки двери

Нормальная работа и неисправности

Наружная ручка двери соединена с защелкой двери исполнительным механизмом. кабель. При вытягивании внешней ручки двери трос привода тянет рычаг защелки. Когда рычаг защелки перемещается, дверная защелка отпускает, позволяя двери открыться.

Возможные причины

Сломанная или связывающая связь
Усиление внешней ручки двери
Дверная защелка

ТОЧНЫЙ ТЕСТ B: ДВЕРЬ ТРУДИТСЯ ИЛИ НЕ ОТКРЫВАЕТСЯ С НАРУЖНОЙ ДВЕРНОЙ РУЧКИ

B1 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ ОБЕИХ ДВЕРНЫХ РУЧЕК

Открывайте и закрывайте дверь, используя как внутреннюю, так и наружную дверные ручки.

Дверь нормально открывается с одной из дверных ручек?

Да	Если дверь открывается с трудом/не открывается только внешней ручкой, ПЕРЕЙДИТЕ к B2. Если дверь открывается с трудом/не открывается только с внутренней ручки двери, ПЕРЕЙДИТЕ к тесту точного определения C.

Нет

ПЕРЕЙТИ к пинпойнт-тесту А

B2 ПРОВЕРЬТЕ РАБОТУ НАРУЖНОЙ РУЧКИ И ТРОСА ДВЕРИ

Отсоедините трос привода наружной ручки двери от замка двери.

Нажмите на наружную ручку двери, наблюдая за рычажным механизмом и тросом.

Какие-либо компоненты наружной ручки двери или тяги заедают или сломаны?

Да	ПЕРЕЙТИ к B3

Нет

B3 ПРОВЕРЬТЕ УСИЛЕНИЕ НАРУЖНОЙ РУЧКИ ДВЕРИ

Отсоедините трос привода наружной ручки двери от усилителя наружной ручки двери.

Потяните и отпустите наружную ручку двери.

Правильно ли работает наружная ручка двери?

Да	УСТАНОВИТЕ новый трос внешней ручки двери.

Нет

УСТАНОВИТЕ новый усилитель наружной ручки двери.
СМ.: Усилитель внешней ручки передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
СМ.: Усиление внешней ручки задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Дверь с трудом открывается или не открывается с внутренней ручки двери

Нормальная работа и неисправности

внутренняя дверная ручка соединена с дверной защелкой исполнительным механизмом кабель. При вытягивании внутренней ручки двери трос натягивается на рычаг защелки. Когда рычаг защелки перемещается, защелка двери освобождается, позволяя открыть дверь.

Возможные причины

Сломанный или заедающий кабель/связь
Дверная защелка

Визуальный осмотр и предварительная диагностика

Для задних дверей убедитесь, что замок для безопасности детей находится в открытом положении.

КОНТРОЛЬНЫЙ ТЕСТ C: ДВЕРЬ ТРУДИТСЯ ИЛИ НЕ ОТКРЫВАЕТСЯ С ВНУТРЕННЕЙ РУЧКИ

C1 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ ОБЕИХ ДВЕРНЫХ РУЧОК

ПРИМЕЧАНИЕ: Убедитесь, что замок для безопасности детей находится в положении разблокировки задних дверей.

ПРИМЕЧАНИЕ: Чтобы разблокировать и разблокировать внутреннюю дверную ручку задней двери, необходимо дважды потянуть ее. Откройте дверь, используя как внутреннюю, так и наружную дверные ручки.

Дверь нормально открывается с одной из дверных ручек?

Да	Если дверь открывается с трудом/не открывается только от внутренней ручки двери, ПЕРЕЙДИТЕ к С2. Если дверь открывается с трудом/не открывается только с внешней ручки двери, ПЕРЕЙДИТЕ к точному тесту B.

Нет

Если дверь не работает должным образом с обеих дверных ручек, ПЕРЕЙДИТЕ к пинпойнт-тесту А.

C2 ПРОВЕРЬТЕ РАБОТУ РУЧКИ ВНУТРЕННЕЙ ДВЕРИ И ТРОСА/СОЕДИНЕНИЯ

Снимите панель обшивки двери.

Установите внутреннюю ручку двери обратно на трос отпирания.

Управляйте внутренней ручкой двери, наблюдая за тросом/рычажным механизмом.

Какие-либо компоненты внутренней дверной ручки или тросы/рычаги заедают или сломаны?

Да	РЕМОНТ при необходимости.

Нет

Ручки открывания наружной двери заедают

Нормальная работа и неисправности

Возможные причины

Связующая связь
Сломанная возвратная пружина рукоятки
Дверная защелка

ТОЧНЫЙ ТЕСТ D: НАРУЖНАЯ РУЧКА ДОПОЛНИТЕЛЬНОЙ ДВЕРИ ЗАСТРЕВАЕТСЯ

D1 ПРОВЕРЬТЕ НА СЛОМАННУЮ ВОЗВРАТНУЮ ПРУЖИНУ

Снимите стеклоподъемник и двигатель.
СМ.: Стеклоподъемник передней двери (501-11 Стекло, рамы и механизмы, снятие и установка).

Установите ремень наружной ручки двери обратно на усиление наружной ручки двери.

Отсоедините шток привода наружной ручки двери от замка двери.

Потяните и отпустите наружную ручку двери

Возвращается ли наружная ручка двери в закрытое положение после отпускания?

Да	ПЕРЕЙДИТЕ к D2

Нет

D2 ПРОВЕРЬТЕ НАРУЖНУЮ РУЧКУ ДВЕРИ И РАБОТУ СОЕДИНЕНИЯ

Нажмите на наружную ручку двери, наблюдая за рычажным механизмом.

Заедают ли какие-либо компоненты наружной ручки двери или тяги?

Да	РЕМОНТ при необходимости.

Нет

Защелки ручки открывания внутренней двери

Нормальная работа и неисправности

внутренняя дверная ручка соединена с дверной защелкой исполнительным механизмом кабель. При вытягивании внутренней ручки двери трос натягивается на рычаг защелки. При перемещении рычага защелки дверная защелка освобождается, позволяя открыть дверь. Рукоятка имеет возвратную пружину, чтобы убедиться ручка возвращается в закрытое положение.

Возможные причины

Связывание кабеля
Сломанная возвратная пружина рукоятки
Дверная защелка

ТОЧНОЕ ИСПЫТАНИЕ E: РУЧКА РАЗБЛОКИРОВКИ ВНУТРЕННЕЙ ДВЕРИ ЗАСТРЕВАЕТСЯ

E1 ПРОВЕРЬТЕ НА СЛОМАННУЮ ВОЗВРАТНУЮ ПРУЖИНУ

Снимите внутреннюю ручку двери.
СМ.: Внутренняя ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
СМ.: Внутренняя ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Потяните и отпустите внутреннюю ручку двери.

Возвращается ли внутренняя ручка двери в закрытое положение после отпускания?

Да	ПЕРЕЙТИ на E2

Нет

УСТАНОВИТЕ новую внутреннюю дверную ручку.
СМ.: Внутренняя ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
СМ.: Внутренняя ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

E2 ПРОВЕРЬТЕ РАБОТУ ТРОСА ВНУТРЕННЕЙ РУЧКИ ДВЕРИ

Снимите трос отпирания замка внутренней двери.

Осмотрите трос открывания дверной защелки на наличие повреждений или заеданий.

Трос открывания замка двери в порядке?

Да	УСТАНОВИТЕ новую дверную защелку. СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

УСТАНОВИТЕ новый трос внутренней ручки двери.

Скрип-треск-цоканье из двери

Возможные причины

Выравнивание дверей
Регулировка бойка
Дверная защелка

ТОЧНЫЙ ТЕСТ F: СПИСК, ГРЯЗАНИЕ, ОТ ДВЕРИ

F1 ПРОВЕРЬТЕ НА ЛЮБЫЕ ОТКРЫТЫЕ КОМПОНЕНТЫ

Снимите панель обшивки двери.
СМ.: Панель обивки передней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка).
СМ.: Панель обивки задней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка).

Осмотрите внутреннюю часть двери на наличие незакрепленных компонентов.

Есть ли незакрепленные детали внутри двери?

Да	РЕМОНТ при необходимости.

Нет

ПЕРЕЙТИ к F2

F2 ПРОВЕРЬТЕ РЕГУЛИРОВКУ БОЙКА

Проверьте регулировку бойка.

Правильно ли отрегулирован ударник?

Да	ПЕРЕЙТИ к F3

Нет

ОТРЕГУЛИРОВАТЬ ударник по мере необходимости.

F3 ПРОВЕРЬТЕ ВЫРАВНИВАНИЕ ДВЕРИ

Проверьте выравнивание двери.

Правильно ли выровнена дверь?

Да	ПЕРЕЙТИ к F4

Нет

F4 ПРОВЕРКА РАБОТЫ ЗАЩЕЛКИ ПОСЛЕ СМАЗКИ

Смажьте дверную защелку.
СМ.: Смазка дверных защелок (501-14 Ручки, замки, защелки и системы входа, Общие процедуры).

С помощью отвертки полностью закройте защелку (2 щелчка).

Откройте дверную защелку и прислушайтесь к шуму.

Сохраняется ли первоначальный шум после смазывания защелки?

Да	УСТАНОВИТЕ новую дверную защелку. СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

Беспокойство вызывала недостаточно смазанная дверная защелка.

Цилиндр ручного дверного замка не работает

Нормальная работа и неисправности

Цилиндр дверного замка соединен с дверной защелкой через стержень замка и может использоваться для ручного запирания/отпирания двери.

Возможные причины

Согнутый или заевший шток замка и рычаг
Цилиндр дверного замка
Дверная защелка

КОНТРОЛЬНЫЙ ТЕСТ G: ЦИЛИНДР ЗАМКА С РУЧНЫМ ЗАМКОМ НЕ РАБОТАЕТ

G1 ПРОВЕРЬТЕ РАБОТУ БЛОКИРОВКИ И РАЗБЛОКИРОВКИ

Вставьте ключ в личинку замка и поверните цилиндр замка в положение запирания и отпирания.

Цилиндр дверного замка свободно вращается, не запирая и не отпирая дверь?

Да	ПЕРЕЙТИ на G2

Нет

ПЕРЕЙТИ на G4

G2 ПРОВЕРЬТЕ ЦИЛИНДР ЗАМКА ДВЕРИ (FREE SPIN)

Снимите цилиндр замка двери.
СМ.: Цилиндр дверного замка (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Управляйте личинкой дверного замка ключом, удерживая рычаг на личинке замка.

Свободно ли вращается ключ в личинке дверного замка, когда рычаг неподвижен?

Да	УСТАНОВИТЕ новый цилиндр дверного замка. СМ.: Цилиндр дверного замка (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ПЕРЕЙТИ на G3

G3 ПРОВЕРЬТЕ СОЕДИНЕНИЕ ТРЯГИ ЦИЛИНДРА ЗАМКА ДВЕРИ

Осмотрите тягу цилиндра дверного замка.

Отсоединены ли шток и рычаг цилиндра дверного замка?

Да	СОЕДИНИТЕ шток цилиндра дверного замка и рычаг.

Нет

УСТАНОВИТЕ новую дверную защелку.
СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

G4 ПРОВЕРЬТЕ РАБОТУ ЦИЛИНДРА ЗАМКА ПОСЛЕ СМАЗКИ

Распылите смазку для замков (например, Motorcraft® XL-1) в отверстие личинки замка на пару секунд.

Откройте личинку дверного замка ключом.

Дверь запирается и отпирается личинкой дверного замка?

Да	Обеспокоенность вызвала недостаточно смазанный цилиндр замка. РАСПЫЛИТЕ универсальную смазку (например, Motorcraft® XL-5) в личинку замка на пару секунд, чтобы обеспечить долговременная смазка.

Нет

ПЕРЕЙТИ на G5

G5 ПРОВЕРЬТЕ ЦИЛИНДР ЗАМКА НА ЗАКРЫТИЕ

Снимите цилиндр замка двери.
СМ.: Цилиндр дверного замка (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Откройте личинку дверного замка ключом.

Цилиндр дверного замка вращается свободно?

Да	ПЕРЕЙТИ на G6

Нет

УСТАНОВИТЕ новый цилиндр дверного замка.
СМ.: Цилиндр дверного замка (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

G6 ПРОВЕРЬТЕ СОЕДИНЕНИЕ ЦИЛИНДРА ЗАМКА ДВЕРИ

Приведите в действие дверной замок с помощью рычажного механизма цилиндра дверного замка.

Откройте личинку дверного замка ключом.

Шток цилиндра дверного замка и рычаг заедают, повреждены или отсоединены?

Да	РЕМОНТ по мере необходимости

Нет

Все дверные замки не работают

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

СМ.: Ручки, замки, защелки и системы входа - Работа системы и описание компонентов (501-14 Ручки, замки, защелки и системы входа, Описание и работа).

Возможные причины

Проводка, клеммы или разъемы
млрд кубометров

ТОЧНЫЙ ТЕСТ H: ВСЕ ДВЕРНЫЕ ЗАМКИ НЕ РАБОТАЮТ

H1 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) , DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) И PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Зажигание включено.

С помощью диагностического сканера выполните самопроверку BCM.

С помощью диагностического сканера выполните самопроверку DDM.

С помощью диагностического сканера выполните самопроверку PDM.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да	ОБРАЩАЙТЕСЬ к BCM График DTC, DDM Диаграмма DTC или PDM Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ к H2

H2 ПРОВЕРЬТЕ РАБОТУ ОБЕИХ ВЫКЛЮЧАТЕЛЕЙ УПРАВЛЕНИЯ ЗАМКАМИ ПЕРЕДНИХ ДВЕРЕЙ

Нажмите кнопки блокировки и разблокировки на обеих передних дверях. выключатели управления замком, наблюдая за работой замка двери.

Работает ли какой-либо дверной замок?

Да	ПЕРЕЙТИ к H3

Нет

ПЕРЕЙТИ к H4

H3 ПРОВЕРЬТЕ, РАБОТАЮТ ЛИ ЗАМКИ ТОЛЬКО В ОДНОМ НАПРАВЛЕНИИ

Нажимайте кнопки блокировки и разблокировки у водителя переключатель управления замком двери, а затем переключатель управления замком двери пассажира при осмотре дверных замков.

Все дверные замки не работают от обоих выключателей? положения (запирание и отпирание) переключателя управления дверным замком?

Да	ПЕРЕЙТИ к точному тесту K

Нет

ПЕРЕЙТИ к точному тесту J

H4 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЦЕПЬ МАССЫ ЗАМКА ДВЕРИ ПРИ ОТКРЫТИИ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280F .

Мера
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280F-10		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ к H5

Нет

ОТРЕМОНТИРУЙТЕ цепь.

H5 ПРОВЕРЬТЕ ЦЕПЬ ЗАМКА ВСЕХ ДВЕРЕЙ НА ОБРЫВ

Отсоедините защелку левой передней двери C525 .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280F-35		C525-7

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ к H6

Нет

ОТРЕМОНТИРУЙТЕ цепь.

H6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Один или несколько дверных замков не работают

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

Возможные причины

Предохранитель
Проводка, клеммы или разъемы
Дверная защелка

Визуальный осмотр и предварительная диагностика

Проверьте предохранители 3 (20 А) и 24 (20 А) блока BCM.

ТОЧНЫЙ ТЕСТ I: ОДИН ИЛИ НЕСКОЛЬКО ДВЕРНЫХ ЗАМКОВ НЕ РАБОТАЮТ

УВЕДОМЛЕНИЕ: В следующем тесте Pinpoint используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

I1 ПРОВЕРЬТЕ ЗАЩЕЛКУ ДВЕРИ НА ЗАКРЫТИЕ

Запирайте и разблокируйте нерабочий дверной замок с помощью ручной дверной замок, расположенный чуть выше отверстия дверной защелки.

Дверь закрывается и открывается?

Да	УБЕДИТЕСЬ, что предохранители 3 (20 А) и 24 (20 А) модуля BCM в порядке. Если все в порядке, ПЕРЕЙДИТЕ к I2 Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.

Нет

I2 ПРОВЕРЬТЕ BCM (БЛОК УПРАВЛЕНИЯ КУЗОВА) ВСЯ БЛОКИРОВКА ВЫХОДНОЙ ЦЕПИ НА ОБРЫВ

Зажигание ВЫКЛ.

Отсоедините подозрительную дверную защелку.

Для подозрительной дверной защелки подключите:
Нажмите, чтобы отобразить соединители

Замок левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C525-7		Земля

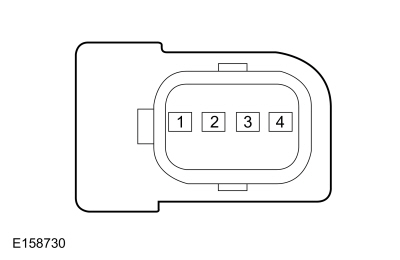

Нажмите, чтобы отобразить соединители

Замок правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C609-2		Земля

Нажмите, чтобы отобразить соединители

Замок левой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C705-7		Земля

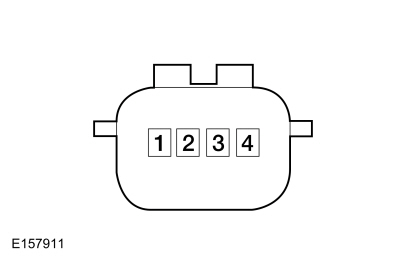

Нажмите, чтобы отобразить соединители

Замок правой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C805-2		Земля

ПРИМЕЧАНИЕ: BCM только кратковременно подает напряжение на привод. Это важно следите за контрольной лампой, нажимая на выключатель управления дверным замком. Удерживая переключатель управления замком двери в положении блокировки, следите за контрольной лампой.

Контрольная лампа загорается на мгновение?

Да	ПЕРЕЙТИ на I3

Нет

ОТРЕМОНТИРУЙТЕ цепь.

I3 ПРОВЕРЬТЕ BCM (БЛОК УПРАВЛЕНИЯ КУЗОВА) РАЗБЛОКИРОВКА ВЫХОДНОЙ ЦЕПИ НА ОБРЫВ

Для подозрительной дверной защелки подключите:
Нажмите, чтобы отобразить соединители

Замок левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C525-8		Земля

Нажмите, чтобы отобразить соединители

Замок правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C609-1		Земля

Нажмите, чтобы отобразить соединители

Замок левой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C705-8		Земля

Нажмите, чтобы отобразить соединители

Замок правой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C805-1		Земля

ПРИМЕЧАНИЕ: BCM только кратковременно подает напряжение на привод. Это важно следите за контрольной лампой, нажимая на выключатель управления дверным замком. Удерживая переключатель управления замком двери в положении разблокировки, следите за контрольной лампой.

Контрольная лампа загорается на мгновение?

Да	УСТАНОВИТЕ новую дверную защелку. СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ цепь

Дверные замки работают только в одну сторону

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б126А: 01	Выключатель внутреннего замка двери водителя: общая электрическая неисправность	Устанавливается во время самопроверки по запросу, если BCM получает запрос на блокировку или разблокировку.

ДДМ/ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б108Ф: 23	Переключатель блокировки/разблокировки кабины: низкий уровень сигнала	Устанавливается, когда DDM/PDM обнаруживает короткое замыкание на массу в одной из входных цепей выключателя управления дверным замком.

Возможные причины

Предохранитель
Проводка, клеммы или разъемы
Выключатель управления дверным замком
ДПМ
ДДМ

Визуальный осмотр и предварительная диагностика

Проверьте предохранители 3 (20 А) и 24 (20 А) блока BCM.

ТОЧНЫЙ ТЕСТ J: ДВЕРНЫЕ ЗАМКИ РАБОТАЮТ ТОЛЬКО В ОДНУ СТОРОНУ

J1 ПРОВЕРКА DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) / PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) Б108Ф: 23

Зажигание включено.

С помощью диагностического сканера выполните самопроверку DDM и PDM.

Присутствует ли код неисправности B108F:23?

Да	ПЕРЕЙТИ к J2

Нет

УБЕДИТЕСЬ, что предохранители 3 (20 А) и 24 (20 А) модуля BCM в порядке. Если все в порядке, ПЕРЕЙДИТЕ к J4
Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.

J2 ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ

Зажигание ВЫКЛ.

Отсоедините выключатель управления замком двери водителя C505 или C541 (DTC устанавливается в DDM).

Отсоедините выключатель управления замком двери пассажира C605 (код неисправности установлен в PDM).

Зажигание включено.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку DDM или PDM.

DTC B108F:23 все еще присутствует?

Да	ПЕРЕЙТИ к J3

Нет

УСТАНОВИТЕ новый выключатель управления дверным замком.
СМ.: Выключатель управления дверным замком (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

J3 ПРОВЕРЬТЕ ВХОДНЫЕ ЦЕПИ ВЫКЛЮЧАТЕЛЯ ЗАМКА ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить ДДМ C501A (код неисправности установлен в DDM).

Отключить ДПМ C652A (код неисправности установлен в PDM).

Если код неисправности установлен в DDM, измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C501A-10		Земля
C501A-20		Земля

Если код неисправности установлен в PDM, измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C652A-10		Земля
C652A-20		Земля

Сопротивления больше 10000 Ом?

Да	Для PDM ПЕРЕЙДИТЕ к J8 Для DDM перейдите к J9

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

J4 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ЗАПРОСА ЗАБЛОКИРОВКИ

Зажигание ВЫКЛ.

Отсоедините подозрительный выключатель управления дверным замком.

К выключателю управления замком двери водителя подсоедините:
Нажмите, чтобы отобразить соединители

Без памяти

Положительный вывод	Измерение/действие	Отрицательный вывод
C505-1		C505-2

Нажмите, чтобы отобразить соединители

С памятью

Положительный вывод	Измерение/действие	Отрицательный вывод
C541-7		C541-6

Удалите плавкую перемычку.

К выключателю управления замком двери пассажира подсоедините:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C605-4		C605-3

Удалите плавкую перемычку.

Двери запираются?

Да	ПЕРЕЙДИТЕ к J6

Нет

ПЕРЕЙДИТЕ к J5

J5 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ЗАПРОСА ЗАБЛОКИРОВКИ НА ОБРЫВ

Отключить ДДМ C501A (выключатель управления замком двери водителя).

Отключить ДПМ C652A (выключатель управления замком двери пассажира).

Для переключателя управления замком двери водителя измерьте:
Нажмите, чтобы отобразить соединители

Без памяти

Положительный вывод	Измерение/действие	Отрицательный вывод
C505-1		C501A-20

Нажмите, чтобы отобразить соединители

С памятью

Положительный вывод	Измерение/действие	Отрицательный вывод
C541-7		C501A-20

Для переключателя управления замком двери пассажира измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C605-4		C652A-20

Сопротивление меньше 3 Ом?

Да	Что касается выключателя управления замком двери пассажира, ПЕРЕЙДИТЕ к J8. Что касается выключателя управления замком двери водителя, ПЕРЕЙДИТЕ к J9.

Нет

ОТРЕМОНТИРУЙТЕ цепь.

J6 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ЗАПРОСА РАЗБЛОКИРОВКИ

К выключателю управления замком двери водителя подсоедините:
Нажмите, чтобы отобразить соединители

Без памяти

Положительный вывод	Измерение/действие	Отрицательный вывод
C505-3		C505-2

Нажмите, чтобы отобразить соединители

С памятью

Положительный вывод	Измерение/действие	Отрицательный вывод
C541-8		C541-6

Удалите плавкую перемычку.

К выключателю управления замком двери пассажира подсоедините:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C605-2		C605-3

Удалите плавкую перемычку.

Двери разблокируются?

Да	УСТАНОВИТЕ новый выключатель управления дверным замком. СМ.: Выключатель управления дверным замком (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Нет

ПЕРЕЙДИТЕ к J7

J7 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ЗАПРОСА РАЗБЛОКИРОВКИ НА ОБРЫВ

Отключить ДДМ C652A (выключатель управления замком двери водителя).

Отключить ДПМ C652A (выключатель управления замком двери пассажира).

Для переключателя управления замком двери водителя измерьте:
Нажмите, чтобы отобразить соединители

Без памяти

Положительный вывод	Измерение/действие	Отрицательный вывод
C505-3		C501A-10

Нажмите, чтобы отобразить соединители

С памятью

Положительный вывод	Измерение/действие	Отрицательный вывод
C541-8		C501A-10

Для переключателя управления замком двери пассажира измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C605-2		C652A-10

Сопротивление меньше 3 Ом?

Да	Что касается выключателя управления замком двери пассажира, ПЕРЕЙДИТЕ к J8. Что касается выключателя управления замком двери водителя, ПЕРЕЙДИТЕ к J9.

Нет

ОТРЕМОНТИРУЙТЕ цепь.

J8 ПРОВЕРКА ПРАВИЛЬНОСТИ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы PDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PDM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый PDM.
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

J9 ПРОВЕРКА ПРАВИЛЬНОСТИ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы DDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы DDM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

Все дверные замки не работают от одного выключателя управления дверным замком

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б126А: 01	Выключатель внутреннего замка двери водителя: общая электрическая неисправность	Устанавливается, когда BCM обнаруживает короткое замыкание на массу во входной цепи выключателя управления замком задней двери.

Возможные причины

Проводка, клеммы или разъемы
Выключатель управления дверным замком
ДПМ
ДДМ
млрд кубометров

Визуальный осмотр и предварительная диагностика

Проверьте выключатель управления дверным замком на наличие повреждений.

PINPOINT TEST K: ВСЕ ДВЕРНЫЕ ЗАМКИ НЕ РАБОТАЮТ ОТ ОДНОГО ВЫКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

K1 ПРОВЕРЬТЕ СВЯЗЬ С DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) И PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ)

Зажигание включено.

С помощью диагностического сканера выполните проверку сети.

Проходят ли DDM и PDM тест сети?

Да	Для выключателя управления замком передней двери ПЕРЕЙДИТЕ к K2. Для выключателя управления замком задней двери ПЕРЕЙДИТЕ к K4.

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

K2 ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

Зажигание ВЫКЛ.

Отсоедините подозрительный выключатель управления замком передней двери.

Заблокируйте двери с помощью рабочего выключателя управления замком передней двери.

К выключателю управления замком двери водителя подсоедините:
Нажмите, чтобы отобразить соединители

Без памяти

Положительный вывод	Измерение/действие	Отрицательный вывод
C505-3		C505-2

Нажмите, чтобы отобразить соединители

С памятью

Положительный вывод	Измерение/действие	Отрицательный вывод
C541-8		C541-6

К выключателю управления замком двери пассажира подсоедините:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C605-2		C605-3

Удалите плавкую перемычку.

Двери разблокируются?

Да	УСТАНОВИТЕ новый выключатель управления дверным замком. СМ.: Выключатель управления дверным замком (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Нет

ИДТИ на К3

K3 ПРОВЕРЬТЕ ЦЕПЬ МАССА ВЫКЛЮЧАТЕЛЯ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ НА ОБРЫВ

Зажигание ВЫКЛ.

Отсоедините соответствующий модуль передней двери.

Для переключателя управления замком двери водителя измерьте:
Нажмите, чтобы отобразить соединители

Без памяти

Положительный вывод	Измерение/действие	Отрицательный вывод
C505-2		C501A-17

Нажмите, чтобы отобразить соединители

С памятью

Положительный вывод	Измерение/действие	Отрицательный вывод
C541-6		C501A-17

Для переключателя управления замком двери пассажира измерьте:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C605-3		C652A-17

Сопротивление меньше 3 Ом?

Да	Для выключателя управления замком двери водителя ПЕРЕЙДИТЕ к K8 Для выключателя управления замком двери пассажира ПЕРЕЙДИТЕ к K7.

Нет

ОТРЕМОНТИРУЙТЕ цепь.

K4 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВХОД ВЫКЛЮЧАТЕЛЯ ЗАМКА ЗАДНЕЙ ДВЕРИ

Отсоедините подозрительный выключатель управления замком задней двери.

Отоприте двери с помощью выключателя управления замком передней двери.

Соединять:
Нажмите, чтобы отобразить соединители

Выключатель управления замком левой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C742-2		Земля

Нажмите, чтобы отобразить соединители

Выключатель управления замком правой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C842-2		Земля

Удалите плавкую перемычку.

Двери запираются?

Да	ПЕРЕЙТИ на К5

Нет

Если один из переключателей управления замком задней двери не работает, ОТРЕМОНТИРУЙТЕ входную цепь выключателя замка задней двери на наличие обрыва.
Если оба переключателя управления замком задней двери не работают, ПЕРЕЙДИТЕ к K6.

K5 ПРОВЕРЬТЕ ЦЕПЬ МАССА ВЫКЛЮЧАТЕЛЯ ЗАМКА ЗАДНЕЙ ДВЕРИ НА ОБРЫВ

Отоприте двери с помощью выключателя управления замком передней двери.

Соединять:
Нажмите, чтобы отобразить соединители

Выключатель управления замком левой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C742-2		C742-1

Нажмите, чтобы отобразить соединители

Выключатель управления замком правой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C842-2		C842-1

Удалите плавкую перемычку.

Двери запираются?

Да	УСТАНОВИТЕ новый выключатель управления дверным замком. СМ.: Выключатель управления дверным замком (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ цепь.

K6 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВХОДНАЯ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ЗАМКА ЗАДНЕЙ ДВЕРИ ПРИ ОТКРЫТИИ

Отключить млрд кубометров C2280D .

Мера:
Нажмите, чтобы отобразить соединители

Выключатель управления замком левой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C742-2		C2280D-17

Сопротивление меньше 3 Ом?

Да	ИДТИ на К9

Нет

ОТРЕМОНТИРУЙТЕ цепь.

K7 ПРОВЕРКА ПРАВИЛЬНОСТИ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы PDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PDM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

K8 ПРОВЕРКА ПРАВИЛЬНОСТИ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы DDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы DDM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

K9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Индикатор дверного замка не работает

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

См. Схемы проводки, ячейка 89, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1490:11	Выход состояния светодиодного индикатора блокировки: короткое замыкание на массу	Устанавливается, когда BCM обнаруживает короткое замыкание на массу в цепи питания индикатора блокировки задней двери.
Б1490:15	Светодиодный индикатор блокировки Вывод состояния: короткое замыкание на аккумулятор или обрыв	Устанавливается, когда BCM обнаруживает обрыв в цепи питания индикатора блокировки задней двери.

ДДМ/ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б12БА:11	Светодиодный индикатор состояния замка — передний: короткое замыкание	Устанавливается, когда DDM/PDM обнаруживает короткое замыкание на массу в цепи питания индикатора дверного замка.

Возможные причины

Проводка, клеммы или разъемы
Индикатор блокировки двери (часть жгута проводов)
ДПМ
ДДМ
GSM
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите переключатель управления замком двери.

ТОЧНЫЙ ТЕСТ L: ИНДИКАТОР ЗАМКА ДВЕРИ НЕ РАБОТАЕТ

L1 ПРОВЕРКА РАБОТЫ ЗАМКА ДВЕРИ

Зажигание ВЫКЛ.

Проверьте работу дверных замков.

Дверные замки нормально работают?

Да	ПЕРЕЙТИ на L2

Нет

ОБРАЩАЙТЕСЬ к Таблице признаков: Ручки, замки, защелки и дверные системы — электрические элементы в этом разделе.

L2 ПРОВЕРЬТЕ РАБОТУ ЛАМПЫ ЛЮДЕЙ И КАРТЫ

Проверьте работу плафонов освещения каждой двери и работу габаритных фонарей.

Лампы работают правильно?

Да	ПЕРЕЙТИ на L3

Нет

СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).

L3 ПРОВЕРЬТЕ ВХОД ЦЕПИ ОБРАТНОЙ СВЯЗИ РАЗБЛОКИРОВКИ

Зажигание ВЫКЛ.

Отсоедините индикатор неработающего замка двери.

Для индикатора неработающего дверного замка измерьте:
Нажмите, чтобы отобразить соединители

Левая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C510-2		Земля

Нажмите, чтобы отобразить соединители

Правая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C610-2		Земля

Нажмите, чтобы отобразить соединители

Левая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C737-2		Земля

Нажмите, чтобы отобразить соединители

Правая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C837-2		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на L6

Нет

Для индикатора блокировки двери водителя ПЕРЕЙДИТЕ к L4
Для всех остальных индикаторов дверных замков ПЕРЕЙДИТЕ к L5.

L4 ПРОВЕРКА GSM (МОДУЛЬ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ) КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Отключить GSM C3532 .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C510-2		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на L9

Нет

ПЕРЕЙТИ на L5

L5 ПРОВЕРЬТЕ ВХОД ЦЕПИ ОБРАТНОЙ СВЯЗИ РАЗБЛОКИРОВКИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Отсоедините соответствующую дверную защелку.

Для индикатора неработающего дверного замка измерьте:
Нажмите, чтобы отобразить соединители

Левая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C510-2		Земля

Нажмите, чтобы отобразить соединители

Правая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C610-2		Земля

Нажмите, чтобы отобразить соединители

Левая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C737-2		Земля

Нажмите, чтобы отобразить соединители

Правая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C837-2		Земля

Сопротивление больше 10000 Ом?

Да	СНИМИТЕ плавкую перемычку. УСТАНОВИТЕ новую дверную защелку. СМ.: Защелка передней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка). СМ.: Защелка задней двери (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ цепь.

L6 ПРОВЕРЬТЕ ЦЕПЬ МАССА ИНДИКАТОРА ЗАМКА ДВЕРИ НА ОБРЫВ

Для индикатора неработающего дверного замка измерьте:
Нажмите, чтобы отобразить соединители

Левая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C510-4		Земля

Нажмите, чтобы отобразить соединители

Правая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C610-4		Земля

Нажмите, чтобы отобразить соединители

Левая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C737-4		Земля

Нажмите, чтобы отобразить соединители

Правая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C837-4		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на L7

Нет

ОТРЕМОНТИРУЙТЕ цепь.

L7 ПРОВЕРКА НАПРЯЖЕНИЯ НА ИНДИКАТОР ЗАМКА ДВЕРИ

Зажигание включено.

Для индикатора неработающего дверного замка измерьте:
Нажмите, чтобы отобразить соединители

Левая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C510-6		Земля

Нажмите, чтобы отобразить соединители

Правая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C610-6		Земля

Нажмите, чтобы отобразить соединители

Левая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C737-6		Земля

Нажмите, чтобы отобразить соединители

Правая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C837-6		Земля

Напряжение больше 11 вольт?

Да	УСТАНОВИТЕ новый индикатор дверного замка.

Нет

Для индикатора блокировки передней двери ПЕРЕЙДИТЕ к L8
Если оба индикатора блокировки задних дверей не работают, ПЕРЕЙДИТЕ к L8.
Если индивидуальный индикатор блокировки задней двери не работает, ОТРЕМОНТИРУЙТЕ цепь питания на наличие обрыва.

L8 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ ИНДИКАТОРА ЗАМКА ДВЕРИ НА ОБРЫВ

Зажигание ВЫКЛ.

Отключить ДДМ C501A (индикатор левой передней двери).

Отключить ДПМ C652A (индикатор правой передней двери).

Отключить млрд кубометров C2280D (индикаторы задней двери).

Для индикатора неработающего дверного замка измерьте:
Нажмите, чтобы отобразить соединители

Левая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C510-6		C501A-3

Нажмите, чтобы отобразить соединители

Правая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C610-6		C652A-3

Нажмите, чтобы отобразить соединители

Левая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C737-6		C2280D-39

Сопротивление меньше 3 Ом?

Да	Для индикатора левой передней двери ПЕРЕЙДИТЕ к L11. Для индикатора правой передней двери ПЕРЕЙДИТЕ к L10 Для индикатора задней двери ПЕРЕЙДИТЕ к L12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

L9 ПРОВЕРКА ПРАВИЛЬНОСТИ GSM (МОДУЛЬ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите разъем GSM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъем GSM и убедитесь, что он правильно установлен и зафиксирован.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новую GSM.
СМ.: Модуль переключения передач (GSM) (307-05A Внешние органы управления автоматической коробкой передач — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).

Нет

L10 ПРОВЕРКА ПРАВИЛЬНОСТИ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы PDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PDM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

L11 ПРОВЕРКА ПРАВИЛЬНОСТИ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы DDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы DDM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

L12 ПРОВЕРКА ПРАВИЛЬНОСТИ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Индикатор дверного замка всегда горит

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

См. Схемы проводки, ячейка 89, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б1490:15	Светодиодный индикатор блокировки Вывод состояния: короткое замыкание на аккумулятор или обрыв	Устанавливается, когда BCM обнаруживает короткое замыкание на напряжение в цепи питания индикатора блокировки задней двери.

Возможные причины

Проводка, клеммы или разъемы
Индикатор блокировки двери (часть жгута проводов)
ДПМ
ДДМ
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите переключатель управления замком двери.

PINPOINT TEST M: ИНДИКАТОР ЗАМКА ДВЕРИ ВСЕГДА ГОРИТ

M1 ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ

Зажигание ВЫКЛ.

Проверьте работу дверных замков.

Дверные замки нормально работают?

Да	ПЕРЕЙТИ на M2

Нет

M2 ПРОВЕРЬТЕ РАБОТУ ЛАМПЫ ЛЮДЕЙ И КАРТЫ

Проверьте работу плафонов освещения каждой двери и работу габаритных фонарей.

Лампы работают правильно?

Да	ПЕРЕЙТИ на M3

Нет

СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).

M3 ОБХОД ДВЕРНОЙ ЗАЩЕЛКИ

Отсоедините подозрительную дверную защелку.

Зажигание включено.

Для подозрительной дверной защелки подключите:
Нажмите, чтобы отобразить соединители

Замок левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C525-4		C525-5

Нажмите, чтобы отобразить соединители

Замок правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C609-5		C605-4

Нажмите, чтобы отобразить соединители

Замок левой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C705-4		C705-5

Нажмите, чтобы отобразить соединители

Замок правой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C805-5		C805-4

Зажигание включено.

Индикатор блокировки двери гаснет?

Да	СНИМИТЕ плавкую перемычку. ИДТИ к M5

Нет

СНИМИТЕ плавкую перемычку. ИДТИ на M4

M4 ПРОВЕРЬТЕ ЦЕПЬ ОБРАТНОЙ СВЯЗИ РАЗБЛОКИРОВКИ НА ОБРЫВ

Зажигание ВЫКЛ.

Отсоедините подозрительный индикатор дверного замка.

Для подозрительной дверной защелки измерьте:
Нажмите, чтобы отобразить соединители

Замок левой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C525-4		C510-2

Нажмите, чтобы отобразить соединители

Замок правой передней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C609-5		C610-2

Нажмите, чтобы отобразить соединители

Замок левой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C705-4		C737-2

Нажмите, чтобы отобразить соединители

Замок правой задней двери

Положительный вывод	Измерение/действие	Отрицательный вывод
C805-5		C837-2

Сопротивление меньше 3 Ом?

Да	УСТАНОВИТЕ новый индикатор дверного замка.

Нет

ОТРЕМОНТИРУЙТЕ цепь.

M5 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ИНДИКАТОРА ЗАМКА ДВЕРИ

Зажигание ВЫКЛ.

Подождите 10 минут, пока не отключится функция энергосбережения.

Продолжает ли гореть соответствующий индикатор дверного замка?

Да	ИДТИ на M6

Нет

M6 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ ИНДИКАТОРА ЗАМКА ДВЕРИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ

Отсоедините подозрительный индикатор дверного замка.

Отключить ДДМ C501A (индикатор левой передней двери).

Отключить ДПМ C652A (индикатор правой передней двери).

Отключить млрд кубометров C2280D (любой индикатор задней двери).

Для индикатора подозрительного дверного замка измерьте:
Нажмите, чтобы отобразить соединители

Левая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C510-6		Земля

Нажмите, чтобы отобразить соединители

Правая передняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C610-6		Земля

Нажмите, чтобы отобразить соединители

Левая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C737-6		Земля

Нажмите, чтобы отобразить соединители

Правая задняя дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C837-6		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

Для индикатора левой передней двери ПЕРЕЙДИТЕ к M8.
Для индикатора правой передней двери ПЕРЕЙДИТЕ к M7.
Для индикатора задней двери ПЕРЕЙДИТЕ к M9.

M7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы PDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PDM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нет

M8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ

Отсоедините и осмотрите все разъемы DDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы DDM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый DDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

M9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Не работает защелка крышки багажного отделения

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1219:11	Переключатель открывания багажника/багажника в салоне: короткое замыкание на массу	Устанавливается, когда BCM обнаруживает короткое замыкание на массу во входной цепи замка крышки багажника.
B12EE:11	Подъемная дверь/задняя дверь/отпирание багажника: короткое замыкание на массу	Устанавливается, когда BCM обнаруживает короткое замыкание на массу в выходной цепи открывания крышки багажника.
Б12ЕЕ:15	Задняя дверь/задняя дверь/замок багажника: короткое замыкание на батарею или обрыв	Устанавливается, когда BCM обнаруживает обрыв выходной цепи открывания крышки багажника.
С1017:11	Первичный переключатель багажника/багажника: короткое замыкание на массу	Устанавливается, когда BCM обнаруживает короткое замыкание на массу во входной цепи замка крышки багажника.

Возможные причины

Предохранитель
Проводка, клеммы или разъемы
Выключатель открывания крышки багажника в салоне
Выключатель открывания крышки багажника снаружи
Замок крышки багажника
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите переключатель открывания крышки багажного отделения на наличие повреждений.
Осмотрите предохранитель 16 BCM (15 А) и убедитесь, что он исправен.

ТОЧНЫЙ ТЕСТ N: ЗАЩЕЛКА КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ НЕ РАБОТАЕТ

N1 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ ВЫКЛЮЧАТЕЛЯ ОТКРЫТИЯ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ (PIDS)

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).

Нажмите и отпустите каждый переключатель открывания крышки багажного отделения, отслеживая следующие идентификаторы параметров BCM (PID).
- Состояние переключателя крышки багажника/подъемника (DL_LFTGLS_S)
- Состояние переключателя открывания двери багажного отделения (LFTGATE_R_SW)

Соответствуют ли идентификаторы параметров (PID) правильно?

Да	УБЕДИТЕСЬ, что предохранитель 16 BCM (15 А) исправен. Если все в порядке, перейдите к N8 Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.

Нет

Если PID показывает, что переключатель всегда нажат, ПЕРЕЙДИТЕ к N2.
Если PID показывает, что переключатель никогда не нажимается, ПЕРЕЙДИТЕ к N4.

N2 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ ВЫКЛЮЧАТЕЛЯ ОТКРЫТИЯ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ (PIDS) С ПОДОЗРИТЕЛЬНЫМ ВЫКЛЮЧАТЕЛЕМ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ ОТКЛЮЧЕН

Зажигание ВЫКЛ.

Отсоедините подозрительный выключатель крышки багажника.

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).

Мониторинг следующих идентификаторов параметров BCM (PID)
- Состояние переключателя крышки багажника/подъемника (DL_LFTGLS_S)
- Состояние переключателя открывания двери багажного отделения (LFTGATE_R_SW)

Продолжает ли PID показывать, что переключатель нажат?

Да	ПЕРЕЙТИ на N3

Нет

УСТАНОВИТЕ новый переключатель открывания крышки багажного отделения.

N3 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280G (переключатель открывания крышки багажника в салоне).

Отключить млрд кубометров C2280D (наружный выключатель крышки багажника).

Мера:
Нажмите, чтобы отобразить соединители

Выключатель крышки багажного отделения в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280G-1		Земля

Нажмите, чтобы отобразить соединители

Выключатель крышки наружного багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280D-14		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на N12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

N4 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ ВЫКЛЮЧАТЕЛЯ ОТКРЫТИЯ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ (PIDS) ВО ВРЕМЯ ОБХОДА ВЫКЛЮЧАТЕЛЯ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ

Зажигание ВЫКЛ.

Отсоедините подозрительный выключатель крышки багажника.

Зажигание включено.

Соединять:
Нажмите, чтобы отобразить соединители

Выключатель крышки багажного отделения в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C2610-6		C2610-2

Нажмите, чтобы отобразить соединители

Выключатель крышки наружного багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
Выключатель открывания крышки багажника снаружи, контакт 1		Выключатель открывания крышки багажника снаружи, контакт 2

Мониторинг следующих идентификаторов параметров BCM (PID)
- Состояние переключателя крышки багажника/подъемника (DL_LFTGLS_S)
- Состояние переключателя открывания двери багажного отделения (LFTGATE_R_SW)

Показывает ли PID, что переключатель нажат?

Да	СНИМИТЕ плавкую перемычку. УСТАНОВИТЕ новый переключатель открывания крышки багажного отделения.

Нет

СНИМИТЕ плавкую перемычку.
Для выключателя блокировки внешней крышки багажного отделения ПЕРЕЙДИТЕ к N5
Для внутреннего выключателя крышки багажного отделения ПЕРЕЙДИТЕ к N6

N5 ПРОВЕРЬТЕ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ КРЫШКИ НАРУЖНОЙ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ (ЖГУТ ПЕРЕМЫЧКИ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА)

Зажигание ВЫКЛ.

Отключение подсветки номерного знака C490 .

ПРИМЕЧАНИЕ: Для этого шага может потребоваться защелкнуть защелку крышки багажника. Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C490-2		C490-4

СНИМИТЕ плавкую перемычку.

Замок багажника не открывается?

Да	ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новый соединительный жгут номерного знака.

Нет

ПЕРЕЙТИ на N6

N6 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВЫКЛЮЧАТЕЛЯ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ НА ОБРЫВ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Выключатель крышки багажного отделения в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C2610-2		Земля

Нажмите, чтобы отобразить соединители

Выключатель крышки наружного багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C490-4		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на N7

Нет

ОТРЕМОНТИРУЙТЕ цепь.

N7 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ НА ОБРЫВ

Отключить млрд кубометров C2280G (переключатель открывания крышки багажника в салоне).

Отключить млрд кубометров C2280D (наружный выключатель крышки багажника).

Мера:
Нажмите, чтобы отобразить соединители

Выключатель крышки багажного отделения в салоне

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280G-1		C2610-6

Нажмите, чтобы отобразить соединители

Выключатель крышки наружного багажного отделения

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280D-14		C490-2

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на N12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

N8 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) НЕПРЕРЫВНОСТЬ ВЫХОДНОЙ ЦЕПИ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

Зажигание ВЫКЛ.

Отсоедините защелку крышки багажного отделения C4424 .

Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4424-3		C4424-4

ПРИМЕЧАНИЕ: BCM только кратковременно подает напряжение на защелку. Это важно следить за контрольной лампой, нажимая кнопку открытия крышки багажника выключатель. Нажимая и отпуская кнопку открывания крышки багажника, наблюдайте за контрольной лампой.

Контрольная лампа загорается на мгновение?

Да	УСТАНОВИТЕ новую защелку крышки багажника. СМ.: Защелка крышки багажного отделения (501-14 Ручки, замки, защелки и системы входа, снятие и установка).

Нет

ПЕРЕЙТИ на N9

N9 ПРОВЕРЬТЕ ЦЕПЬ МАССА ЗАЩЕЛКИ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ НА ОБРЫВ

Зажигание ВЫКЛ.

Отсоедините защелку крышки багажного отделения C4424 .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4424-4		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на N10

Нет

ОТРЕМОНТИРУЙТЕ цепь.

N10 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫХОДНАЯ ЦЕПЬ ЗАМКА КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ ПРИ ЗАМЫКЕ НА МАССУ

Отключить млрд кубометров C2280F .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C4424-3		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на N11

Нет

ОТРЕМОНТИРУЙТЕ цепь.

N11 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫХОДНАЯ ЦЕПЬ ЗАМКА КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ ДЛЯ ОТКРЫТИЯ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280F-33		C4424-3

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на N12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

N12 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Замок лючка топливного бака не работает (гибридные автомобили)

Информацию о схемах и разъемах см. в ячейке 116 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
P0830:11	Цепь выключателя педали сцепления "А": короткое замыкание на массу	Устанавливается, когда BCM обнаруживает короткое замыкание на массу во входной цепи выключателя лючка топливного бака.

ПКМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
P04C2	Цепь управления разблокировкой лючка топливного бака, высокий уровень сигнала	Устанавливается, когда PCM обнаруживает короткое замыкание на напряжение питания или обрыв в цепи управления реле открывания крышки топливного бака.
P04C9	Датчик запроса на открытие лючка топливного бака/функционирование переключателя/залипание в выключенном состоянии	Устанавливается, когда PCM не получает запроса на открытие лючка топливного бака, а в автомобиле произошла заправка.
P04CA	Датчик/переключатель запроса на открытие лючка топливного бака застрял на низком уровне	Устанавливается, когда PCM обнаруживает запрос на открытие лючка топливного бака во время самопроверки.
P04CD	Датчик/переключатель запроса на открытие лючка топливного бака залип во включенном состоянии	Устанавливается, когда PCM обнаруживает постоянный запрос от BCM на открытие лючка топливного бака. BCM устанавливает DTC, когда присутствует короткое замыкание на массу от выключателя открывания лючка топливного бака.

Возможные причины

Предохранитель
Проводка, клеммы или разъемы
Реле открывания лючка бензобака
Выключатель люка бензобака
Соленоид открывания лючка бензобака (часть корпуса лючка бензобака)
млрд кубометров
ПКМ

Визуальный осмотр и предварительная диагностика

Осмотрите предохранитель BJB 27 (10 А) и убедитесь, что он исправен.
Осмотрите защелку лючка топливного бака на наличие повреждений.

ТОЧНЫЙ ТЕСТ O: ЛЮК ТОПЛИВНОГО БАКА НЕ РАБОТАЕТ (ГИБРИДНЫЕ АВТОМОБИЛИ)

O1 ПРОВЕРКА НА МЕХАНИЧЕСКУЮ НЕИСПРАВНОСТЬ

Зажигание ВЫКЛ.

Используйте трос ручного открывания лючка топливного бака, чтобы освободить защелку люка бензобака.

Замок лючка бензобака открывается?

Да	ЗАКРОЙТЕ лючок топливного бака. ИДТИ к О2

Нет

УСТАНОВИТЕ новый корпус лючка топливного бака.

ПРОВЕРЬТЕ СВЯЗЬ O2 С BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА)

Зажигание включено.

С помощью диагностического сканера выполните проверку сети.

Проходит ли BCM сетевой тест?

Да	ПЕРЕЙДИТЕ к О3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

О3 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) КЛИЕНТ ЗАПРАШИВАЕТ ИЛИ НЕДАВНО ЗАПРОСИЛ ОТКРЫТИЕ ИЛИ РАЗБЛОКИРОВКА ЛЮКА ЗАЛИВКИ ТОПЛИВА (FUELDR_REQ) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА)

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров PCM (PID).

Используя диагностический сканер, контролируйте PCM PID FUELDR_REQ при нажатии и отпускании кнопки открывания лючка топливного бака.

Указывает ли PID на мгновение «Да»?

Да	ПЕРЕЙДИТЕ к O8

Нет

ИДТИ к О4

O4 ОБХОД ВЫКЛЮЧАТЕЛЯ ЛЮКА ТОПЛИВНОГО ЗАЛИВА

Зажигание ВЫКЛ.

Отсоедините переключатель фиксатора лючка топливного бака C512. .

Зажигание включено.

Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C512-2		C512-1

ПРИМЕЧАНИЕ: Открытие лючка топливного бака может занять до 30 секунд после удаления перемычки. Удалите плавкую перемычку.

Замок лючка бензобака открывается?

Да	УСТАНОВИТЕ новый выключатель лючка топливного бака.

Нет

ПЕРЕЙДИТЕ к O5

O5 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВЫКЛЮЧАТЕЛЯ ТОПЛИВНОГО ЗАЛИВА НА ОБРЫВ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C512-1		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙДИТЕ к O6

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O6 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ЗАГЛУШКИ ТОПЛИВНОГО ЗАЛИВА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280G .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C512-2		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к O7

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O7 ПРОВЕРЬТЕ ВХОДНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ТОПЛИВНОГО ЗАЛИВА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C512-2		C2280G-14

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на O17

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O8 ПРОВЕРЬТЕ ОТКРЫТИЕ КРЫШКИ ТОПЛИВНОГО ЗАЛИВА С ПОМОЩЬЮ PCM (МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИИ) ВЫХОД УПРАВЛЕНИЯ РАЗБЛОКИРОВКОЙ ЛЮКА ЗАЛИВКИ ТОПЛИВА ПОСТАВЛЯЕТ ВКЛЮЧИТЬ СОСТОЯНИЕ (FUELDR_UNLOCK) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

С помощью диагностического сканера подайте команду PCM PID FUELDR_UNLOCK Вкл.

Замок лючка бензобака открывается?

Да	ПЕРЕЙТИ на O15

Нет

ПЕРЕЙДИТЕ к O9

O9 ПРОВЕРЬТЕ ВЫХОД РЕЛЕ ОТКРЫТИЯ ЛЮКА ТОПЛИВНОГО ЗАЛИВА С ИСПОЛЬЗОВАНИЕМ PCM (МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИИ) ВЫХОД УПРАВЛЕНИЯ РАЗБЛОКИРОВКОЙ ЛЮКА ЗАЛИВКИ ТОПЛИВА ПОСТАВЛЯЕТ ВКЛЮЧИТЬ СОСТОЯНИЕ (FUELDR_UNLOCK) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

ПРИМЕЧАНИЕ: Электрические разъемы лючка топливного бака могут быть доступ через отверстие в листовом металле с левой стороны, внутри багажное отделение.

Зажигание ВЫКЛ.

Отсоедините соленоид открывания лючка топливного бака C409 .

Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C409-2		C409-1

Зажигание включено.

ПРИМЕЧАНИЕ: ПКМ только кратковременно активирует реле. Важно следить за контрольной лампы, подавая команду на открытие защелки лючка топливного бака. С помощью диагностического сканера подайте команду PCM PID FUELDR_UNLOCK Вкл.

Контрольная лампа горит?

Да	УСТАНОВИТЕ новый корпус лючка топливного бака.

Нет

ПЕРЕЙТИ на O10

O10 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОМАГНИТНОГО КРЫШКИ ТОПЛИВНОГО ЗАЛИВА НА НАЛИЧИЕ ОБРЫВА

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C409-1		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на O11

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O11 ПРОВЕРЬТЕ ЦЕПЬ ПОДАЧИ НАПРЯЖЕНИЯ СОЛЕНОИДА КРЫШКИ ТОПЛИВНОГО ЗАЛИВА НА ОБРЫВ

Отключить БДЖБ C1035B .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C409-2		C1035B-43

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на O12

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O12 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫМ КРЫШКОЙ ТОПЛИВНОГО ЗАЛИВА НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ

Отключить ПКМ C175E .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C1035B-33		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

ПЕРЕЙДИТЕ к O13

O13 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫМ КРЫШКОЙ ТОПЛИВНОГО ЗАЛИВА НА ОБРЫВ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C1035B-33		C175E-22

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на O14

Нет

ОТРЕМОНТИРУЙТЕ цепь.

O14 ОБХОД PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) КОНТРОЛЬ

Подсоедините соленоид открывания лючка топливного бака C409 .

Соединять БДЖБ C1035B .

Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C175E-22		Земля

Удалите плавкую перемычку.

Лючок бензобака открывается?

Да	ПЕРЕЙТИ на O16

Нет

УСТАНОВИТЕ новый BJB.

O15 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ВХОД ДАТЧИКА ПОЛОЖЕНИЯ ДВЕРИ ЗАЛИВНОЙ ЗАЛИВНОЙ ТОПЛИВНОЙ ЗАЛИВКИ/ВХОД ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ (FUELDR_POS_SW) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Закройте лючок топливного бака.

Используя диагностический сканер, контролируйте PCM PID FUELDR_POS_SW.

С помощью диагностического сканера подайте команду PCM PID FUELDR_UNLOCK Вкл.

Используя диагностический сканер, контролируйте PCM PID FUELDR_POS_SW.

Отображает ли PID «Закрыто» при закрытой лючке топливного бака и «Открыто» после того, как защелка люка бензобака отпущена?

Да	Система работает правильно. Сообщите клиент о нормальной работе фиксатора лючка бензобака операция.

Нет

ПЕРЕЙТИ к Pinpoint Test AB

O16 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы PCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB. инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого беспокойство,
Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

O17 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Лючок топливного бака не защелкивается (гибридные автомобили)

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

ПКМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
P04C1	Низкий уровень сигнала в цепи управления разблокировкой лючка топливного бака	Устанавливается, когда PCM обнаруживает короткое замыкание на массу в цепи управления реле открывания лючка топливного бака.

Возможные причины

Проводка, клеммы или разъемы
Соленоид лючка бензобака (часть корпуса лючка бензобака)
Защелка лючка бензобака (часть корпуса лючка бензобака)
БДЖБ
ПКМ

ТОЧНЫЙ ТЕСТ P : КРЫШКА ТОПЛИВНОГО БАКА НЕ ЗАЩЕЛКИВАЕТСЯ (ГИБРИДНЫЕ АВТОМОБИЛИ)

P1 ПРОВЕРКА НА МЕХАНИЧЕСКУЮ НЕИСПРАВНОСТЬ

Зажигание ВЫКЛ.

Осмотрите трос ручного открывания лючка топливного бака и защелку люка бензобака.

Затянут ли тросик ручного открывания люка топливного бака? или есть какие-либо повреждения с защелкой лючка бензобака?

Да	УСТАНОВИТЕ новый корпус лючка топливного бака.

Нет

ПЕРЕЙТИ к P2

P2 ПРОВЕРЬТЕ ВЫХОД РЕЛЕ ОТКРЫТИЯ ЛЮКА ТОПЛИВНОГО БАКА

Отключить БДЖБ C1035B .

Зажигание включено.

Закройте крышку топливного бака.

Лючок бензобака защелкивается?

Да	ПЕРЕЙТИ на P4

Нет

ПЕРЕЙТИ на P3

P3 ПРОВЕРЬТЕ ВЫХОДНУЮ ЦЕПЬ РЕЛЕ ОТКРЫТИЯ ЛЮКА ТОПЛИВНОГО ЗАЛИВА НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ

Зажигание ВЫКЛ.

Отсоедините соленоид открывания лючка топливного бака C409 .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C409-2		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

УСТАНОВИТЕ новый корпус лючка топливного бака.

P4 ОТКЛЮЧИТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Соединять БДЖБ C1035B .

Отключить ПКМ C175E .

Закройте крышку топливного бака.

Лючок бензобака защелкивается?

Да	ПЕРЕЙТИ на P6

Нет

ПЕРЕЙТИ на P5

P5 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ ОТКРЫТИЯ ТОПЛИВНОГО ЛЮКА НА МАССУ

Зажигание ВЫКЛ.

Отключить БДЖБ C1035B .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C1035B-33		Земля

Сопротивление больше 10000 Ом?

Да	УСТАНОВИТЕ новый BJB.

Нет

ОТРЕМОНТИРУЙТЕ цепь.

P6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы PCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Замок лючка топливного бака не работает (кроме гибридных автомобилей)

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

Возможные причины

Проводка, клеммы или разъемы
Замок лючка бензобака

ТОЧНЫЙ ТЕСТ Q : ЗАМОК ЛЮКА ТОПЛИВНОГО ЗАЛИВА НЕ РАБОТАЕТ (ЗА ИСКЛЮЧЕНИЕМ АВТОМОБИЛЕЙ С ГИБРИДОМ)

Q1 ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ ВОДИТЕЛЯ С ЭЛЕКТРОПРИВОДОМ

Зажигание ВЫКЛ.

Нажмите кнопку блокировки и разблокировки на дверном замке переключатель управления, наблюдая за работой замка двери водителя.

Замок водительской двери нормально работает?

Да	ПЕРЕЙТИ к Q2

Нет

ПЕРЕЙТИ к точечному тесту I

Q2 ПРОВЕРЬТЕ ЦЕПЬ ЗАМКА НА ОБРЫВ

Отсоедините электродвигатель защелки лючка топливного бака C409. .

Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C409-1		Земля

ПРИМЕЧАНИЕ: BCM только кратковременно подает напряжение на привод. Это важно следите за контрольной лампой, нажимая на выключатель управления дверным замком. Удерживая переключатель управления замком двери в положении блокировки, следите за контрольной лампой.

Контрольная лампа загорается на мгновение?

Да	ПЕРЕЙТИ к Q3

Нет

ОТРЕМОНТИРУЙТЕ цепь

Q3 ПРОВЕРЬТЕ ЦЕПЬ РАЗБЛОКИРОВКИ НА ОБРЫВ

Соединять:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C409-2		Земля

ПРИМЕЧАНИЕ: BCM только кратковременно подает напряжение на привод. Это важно следите за контрольной лампой, нажимая на выключатель управления дверным замком. Удерживая переключатель управления замком двери в положении разблокировки, следите за контрольной лампой.

Контрольная лампа загорается на мгновение?

Да	УСТАНОВИТЕ новую защелку лючка топливного бака.

Нет

ОТРЕМОНТИРУЙТЕ цепь

Двери не запираются и не отпираются с клавиатуры без ключа

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б121Б: 01	Переключатель ввода с клавиатуры: общая электрическая неисправность	Устанавливается, когда BCM обнаруживает короткое замыкание на массу в любой из входных цепей клавиатуры без ключа.

Возможные причины

Предохранитель
Проводка, клеммы или разъемы
Клавиатура без ключа
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите молдинг окна передней двери на наличие повреждений.
Проверьте предохранитель BCM 10 (5A) и убедитесь, что он исправен.

PINPOINT TEST R: ДВЕРИ НЕ БЛОКИРУЮТСЯ ИЛИ РАЗБЛОКИРУЮТСЯ С ИСПОЛЬЗОВАНИЕМ КЛАВИАТУРЫ ВХОДА БЕЗ КЛЮЧА

R1 ПРОВЕРЬТЕ РАБОТУ ЗАМКА ОТ ВЫКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ЗАМКОМ ДВЕРИ

Нажмите кнопку блокировки и разблокировки на переключателе управления дверным замком.

Двери запираются и отпираются?

Да	ПЕРЕЙТИ к R2

Нет

ПЕРЕЙТИ к точному тесту H

R2 ПРОВЕРЬТЕ ПОДСВЕТКУ КЛАВИАТУРЫ ВХОДА БЕЗ КЛЮЧА

Прикоснитесь к клавиатуре бесключевого доступа в нескольких местах.

Цифры на клавиатуре подсвечиваются?

Да	ПЕРЕЙТИ на R7

Нет

ПЕРЕЙТИ к R3

R3 ПРОВЕРЬТЕ ИНДИКАТОР КЛАВИАТУРЫ ВХОДА БЕЗ КЛЮЧА

ПРИМЕЧАНИЕ: Круглый индикатор над цифрами загорается, когда датчики обнаруживают прикосновение к кнопке. Прикоснитесь к клавиатуре бесключевого доступа в нескольких местах.

Горит ли круглый индикатор в верхней части клавиатуры?

Да	ПЕРЕЙТИ к пинпойнт-тесту S

Нет

ПЕРЕЙТИ к R4

R4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПИТАНИЯ КЛАВИАТУРЫ БЕСКЛЮЧЕВОГО ВХОДА

Зажигание ВЫКЛ.

Отключить клавиатуру бесключевого доступа C597 .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-1		Земля

Напряжение больше 11 вольт?

Да	ПЕРЕЙТИ к R6

Нет

УБЕДИТЕСЬ, что предохранитель 10 BCM (5A) исправен. Если все в порядке, перейдите к R5.
Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.

R5 ПРОВЕРЬТЕ ЦЕПЬ НАПРЯЖЕНИЯ КЛАВИАТУРЫ БЕСКЛЮЧЕВОГО ВХОДА НА ОБРЫВ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280F .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-1		C2280F-16

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на R15

Нет

ОТРЕМОНТИРУЙТЕ цепь.

R6 ПРОВЕРЬТЕ ЦЕПЬ "МАССЫ" КЛАВИАТУРЫ БЕСКЛЮЧЕВОГО ВХОДА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-6		Земля

Сопротивление меньше 3 Ом?

Да	УСТАНОВИТЕ новый молдинг передней двери. СМ.: Верхний молдинг передней двери (501-08 Внешняя отделка и украшения, Снятие и установка).

Нет

ОТРЕМОНТИРУЙТЕ цепь.

R7 ВЫПОЛНИТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) САМООЦЕНОЧНЫЙ ТЕСТ

Зажигание включено.

С помощью диагностического сканера выполните самопроверку BCM.

Присутствует ли код неисправности B121B:01?

Да	ПЕРЕЙТИ на R8

Нет

ПЕРЕЙТИ на R10

R8 ИЗОЛЯЦИЯ КЛАВИАТУРЫ БЕЗКЛЮЧЕВОГО ВХОДА

Зажигание ВЫКЛ.

Отключить клавиатуру бесключевого доступа C597 .

Зажигание включено.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку BCM.

DTC B121B:01 все еще присутствует?

Да	ПЕРЕЙТИ на R9

Нет

УСТАНОВИТЕ новый молдинг передней двери.
СМ.: Верхний молдинг передней двери (501-08 Внешняя отделка и украшения, Снятие и установка).

R9 ПРОВЕРЬТЕ ВХОДНЫЕ ЦЕПИ КЛАВИАТУРЫ БЕСКЛЮЧЕВОГО ВХОДА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280D .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-3		Земля
C597-4		Земля
C597-5		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на R15

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

R10 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ КЛАВИАТУРЫ (PIDS)

С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).

ПРИМЕЧАНИЕ: При контроле емкостного датчика Параметр Идентификации (PID), лучше выбрать графическое представление. Когда датчик касанием, состояние PID быстро переключается между ON и OFF. Нажмите каждую кнопку клавиатуры без ключа, наблюдая за идентификаторами параметров клавиатуры BCM (PID) (KYPD_BTN_1/2, KYPD_BTN_3/4, KYPD_BTN_5/6, KYPD_BTN_7/8 и KYPD_BTN_9/0).

Идентификаторы параметров (PID) показывают, что кнопки работают правильно?

Да	ПЕРЕЙТИ на R11

Нет

ПЕРЕЙТИ на R12

R11 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) КЛАВИАТУРНЫЙ КОД

С помощью диагностического сканера просмотрите заводской код доступа без ключа.

Введите 5-значный заводской код доступа на клавиатуре без ключа, затем нажмите кнопку 3/4.

Одновременно коснитесь кнопок 7/8 и 9/0 на 3 секунды.

Разблокируются ли двери при вводе заводского кода? и блокировка при нажатии кнопок 7/8 и 9/0 на 3 секунды?

Да	Система работает в соответствии с проектом. ИНФОРМИРОВАНИЕ заказчика о правильной работе системы.

Нет

ПЕРЕЙТИ на R15

R12 ПРОВЕРЬТЕ ВХОДНЫЕ ЦЕПИ КЛАВИАТУРЫ БЕСКЛЮЧЕВОГО ВХОДА

Зажигание ВЫКЛ.

Отключить клавиатуру бесключевого доступа C597 .

Зажигание включено.

ПРИМЕЧАНИЕ: При контроле емкостного датчика Параметр Идентификации (PID), лучше выбрать графическое представление. Когда датчик касанием, состояние PID быстро переключается между ON и OFF. С помощью диагностического сканера отслеживайте идентификаторы параметров клавиатуры BCM (PID) (KYPD_BTN_1/2, KYPD_BTN_7/8 и KYPD_BTN_9/0).

Подключите, а затем удалите:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-3		C597-6
C597-4		C597-6
C597-5		C597-6

Отображают ли PIDs значение Active при подключенной перемычке с предохранителем?

Да	УСТАНОВИТЕ новый молдинг передней двери. СМ.: Верхний молдинг передней двери (501-08 Внешняя отделка и украшения, Снятие и установка).

Нет

ПЕРЕЙТИ на R13

R13 ПРОВЕРЬТЕ ВХОДНЫЕ ЦЕПИ КЛАВИАТУРЫ БЕСКЛЮЧЕВОГО ВХОДА НА ОБРЫВ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280D .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-3		C2280D-28
C597-4		C2280D-2
C597-5		C2280D-15

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на R14

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

R14 ПРОВЕРЬТЕ ВХОДНЫЕ ЦЕПИ КЛАВИАТУРЫ БЕСКЛЮЧЕВОГО ВХОДА НА НАЛИЧИЕ ЗАМЫКАНИЯ ДРУГ НА ДРУГ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-3		C597-4
C597-3		C597-5
C597-4		C597-5

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на R15

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

R15 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Не работает подсветка клавиатуры бесключевого доступа

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б121А: 11	Выход подсветки клавиатуры: короткое замыкание на массу	Устанавливается, когда BCM обнаруживает короткое замыкание на массу в выходной цепи подсветки клавиатуры для бесключевого доступа.
Б121А: 15	Выход подсветки клавиатуры: короткое замыкание на батарею или обрыв	Устанавливается, когда BCM обнаруживает обрыв выходной цепи подсветки клавиатуры без ключа.

Возможные причины

Проводка, клеммы или разъемы
Клавиатура без ключа
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите молдинг окна передней двери на наличие повреждений.

ТОЧНЫЙ ТЕСТ S: ПОДСВЕТКА КЛАВИАТУРЫ ВХОДА БЕЗ КЛЮЧА НЕ РАБОТАЕТ

S1 ПРОВЕРЬТЕ РАБОТУ КЛАВИАТУРЫ БЕСКЛЮЧЕВОГО ВХОДА

Нажмите одновременно кнопки 7/8 и 9/0 на клавиатуре бесключевого доступа.

Запираются ли двери с клавиатуры без ключа?

Да	ПЕРЕЙТИ на S2

Нет

ПЕРЕЙТИ к точечному тесту R

S2 ВЫПОЛНИТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) САМООЦЕНОЧНЫЙ ТЕСТ

Зажигание включено.

С помощью диагностического сканера выполните самопроверку BCM.

Присутствует ли код неисправности B121A:11?

Да	ПЕРЕЙТИ на S3

Нет

ПЕРЕЙТИ на S5

S3 ПРОВЕРЬТЕ КЛАВИАТУРУ БЕСКЛЮЧЕВОГО ВХОДА НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Отключить клавиатуру бесключевого доступа C597 .

Зажигание включено.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку BCM.

DTC B121A:11 все еще присутствует?

Да	ПЕРЕЙТИ на S4

Нет

S4 ПРОВЕРЬТЕ ВЫХОДНУЮ ЦЕПЬ ПОДСВЕТКИ КЛАВИАТУРЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280D .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-2		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на S7

Нет

ОТРЕМОНТИРУЙТЕ цепь.

S5 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫХОД

Зажигание ВЫКЛ.

Отключить клавиатуру бесключевого доступа C597 .

Зажигание включено.

С помощью диагностического сканера подайте команду BCM KEY_PAD_LMP PID на включение.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-2		Земля

Напряжение больше 11 вольт?

Да	УСТАНОВИТЕ новый молдинг передней двери. СМ.: Верхний молдинг передней двери (501-08 Внешняя отделка и украшения, Снятие и установка).

Нет

ПЕРЕЙТИ на S6

S6 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫХОДНАЯ ЦЕПЬ ПОДСВЕТКИ КЛАВИАТУРЫ ДЛЯ ОБРЫВА

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280D .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-2		C2280D-35

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на S7

Нет

ОТРЕМОНТИРУЙТЕ цепь.

S7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Подсветка клавиатуры бесключевого доступа всегда включена

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б121А: 15	Выход подсветки клавиатуры: короткое замыкание на батарею или обрыв	Устанавливается, когда BCM обнаруживает короткое замыкание на напряжение питания в выходной цепи подсветки клавиатуры для бесключевого доступа.

Возможные причины

Проводка, клеммы или разъемы
Клавиатура без ключа
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите молдинг окна передней двери на наличие повреждений.

PINPOINT TEST T: ПОДСВЕТКА КЛАВИАТУРЫ ВХОДА БЕЗ КЛЮЧА ВСЕГДА ВКЛЮЧЕНА

T1 ПРОВЕРЬТЕ ПОДСВЕТКУ КЛАВИАТУРЫ ВХОДА БЕЗ КЛЮЧА

ПРИМЕЧАНИЕ: Подсветка клавиатуры является нормальным явлением. когда активна функция входа/выхода с подсветкой. Убедитесь, что все двери закрыты, а функция истекает.

Зажигание включено.

Подождите 45 секунд и наблюдайте за подсветкой клавиатуры бесключевого доступа.

Всегда ли горит подсветка клавиатуры без ключа?

Да	ПЕРЕЙТИ на Т2

Нет

Система работает правильно. ИНФОРМИРОВАНИЕ клиента о нормальной работе подсветки клавиатуры.

T2 ОТКЛЮЧИТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА)

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280D .

Зажигание включено.

Клавиатура все еще подсвечивается?

Да	ПЕРЕЙТИ на Т3

Нет

ПЕРЕЙТИ на Т4

T3 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВЫХОДНАЯ ЦЕПЬ ПОДСВЕТКИ КЛАВИАТУРЫ НА КОРОТКОЕ НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить клавиатуру бесключевого доступа C597 .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C597-2		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

T4 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Передатчик RKE не работает

Потеря синхронизации передатчика RKE происходит, когда кнопка (кнопки) на этом передатчике RKE нажимается много раз, когда передатчик RKE находится вне зоны действия автомобиля, для которого он запрограммирован. Если передатчик RKE выходит из синхронизации, BCM игнорирует команды от этого передатчика RKE.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B10AB:00	Синхронизация удаленного доступа без ключа: нет информации о подтипе	Устанавливается, когда модуль BCM обнаруживает, что текущий счетчик, полученный от передатчика RKE, не синхронизирован с текущим счетчиком, хранящимся в модуле.
B1218:00	Идентификационный код передатчика: нет информации о подтипе	Устанавливается, когда BCM обнаруживает недействительный идентификационный код передатчика (TIC).

Возможные причины

Батарейка для ключа
Ключ
Кнопка ключа нажималась значительное количество раз, находясь вне радиуса действия автомобиля.
Ключевое программирование
Сетевая забота

Визуальный осмотр и предварительная диагностика

Осмотрите ключ на наличие повреждений.
Проверьте ключи вторичного рынка.

ТОЧНЫЙ ТЕСТ U: RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИК НЕ РАБОТАЕТ

ПРИМЕЧАНИЕ: Все ключи клиентов должны присутствовать при диагностике системы RKE.

ПРИМЕЧАНИЕ: Использование диагностического сканера для сравнения PID BCM TIC_xx_BCM (значение запрограммированного идентификационного кода передатчика (TIC) x) с RTM RTM Lst_Xm_ID_Cd (последний полученный идентификационный код передатчика (TIC)) PID можно использовать для проверки того, запрограммирован ли рассматриваемый ключ к транспортному средству.

U1 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ КЛЮЧЕЙ

Убедитесь, что все имеющиеся ключи соответствуют типу автомобиля.
- Для всех годов выпуска см. каталог запчастей.
- Для модели 2013 года также можно использовать памятку PATS на вкладке «Советы по обслуживанию» на веб-странице Общества профессиональных техников (PTS).

Присутствуют ли правильные ключи?

Да	ПЕРЕЙТИ в U2

Нет

Система не может быть протестирована без правильного ключи. ИНФОРМИРУЙТЕ клиента о том, что должны присутствовать все правильные ключи. приступить к диагностике системы.

U2 ПРОВЕРЬТЕ, ЕСЛИ КЛЮЧИ ЗАВОДЯТ АВТОМОБИЛЬ

Поместите первый ключ в резервную стартовую точку и попытайтесь завести автомобиль.
СМ.: Пассивная противоугонная система (PATS) — Работа системы и описание компонентов (419-01B Пассивная противоугонная система (PATS), Описание и работа).

Зажигание ВЫКЛ.

Поместите второй ключ в резервную стартовую точку и попытайтесь завести автомобиль.

Оба ключа заводят машину?

Да	ПЕРЕЙТИ на U3

Нет

СМ.: Пассивная противоугонная система (PATS) (419-01B Пассивная противоугонная система (PATS), Диагностика и тестирование).

U3 ПРОВЕРКА НА СОКРАЩЕНИЕ ДАЛЬНОСТИ

ПРИМЕЧАНИЕ: Убедитесь, что автомобиль находится на открытой местности без другие крупные металлические предметы поблизости, например, другие транспортные средства или стальные здания.

ПРИМЕЧАНИЕ: Если RKE работает рядом с транспортным средством, но не на расстоянии примерно 30 м (98 футов), возникает проблема с недостаточным радиусом действия.

Проверьте все ключи на нормальную дальность действия (примерно 30 м (98 футов)).

Есть ли у какого-либо ключа проблемы с плохим диапазоном?

Да	ПЕРЕЙТИ к точечному тесту W

Нет

ПЕРЕЙТИ на U4

U4 ПРОВЕРЬТЕ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ФУНКЦИОНАЛЬНОСТЬ КЛАВИШ

Нажмите каждую кнопку RKE на клавише. Повторите этот шаг на втором ключе.

Все ли функции RKE не работают с обоих ключей?

Да	ПЕРЕЙТИ в U12

Нет

ПЕРЕЙТИ на U5

U5 ПРОВЕРЬТЕ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ФУНКЦИОНАЛЬНОСТЬ ПОДОЗРЕВАЕМОГО КЛЮЧА

Нажмите каждую кнопку RKE (дважды для открывания крышки багажника) на подозрительном ключе.

Работает ли какая-либо функция RKE?

Да	ПЕРЕЙТИ к тесту Pinpoint V

Нет

ПЕРЕЙТИ на U6

U6 ПРОВЕРЬТЕ НЕТ (TIC) OUT OF SYNC (TIC-NONE_OOS) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).

Используя диагностический сканер, контролируйте BCM PID TIC-NONE_OOS.

Индикатор PID показывает On?

Да	ПЕРЕЙТИ на U9

Нет

ПЕРЕЙТИ на U7

U7 ПОВТОРНАЯ СИНХРОНИЗАЦИЯ НЕРАБОТАЮЩЕГО ПАССИВНОГО КЛЮЧА

Зажигание ВЫКЛ.

Поместите подозрительный ключ в начальную папку резервного копирования.
СМ.: Пассивная противоугонная система (PATS) — Работа системы и описание компонентов (419-01B Пассивная противоугонная система (PATS), Описание и работа).

Зажигание включено.

Подождите 10 секунд.

Зажигание ВЫКЛ.

В течение 30 секунд нажмите любую кнопку подозрительного ключа 4 раза подряд.

Теперь подозрительный ключ работает правильно?

Да	Система в порядке. Беспокойство было вызвано рассинхронизацией ключа.

Нет

ПЕРЕЙТИ на U8

U8 ПЕРЕСИНХРОНИЗИРОВАТЬ НЕРАБОТАЮЩИЙ КЛЮЧ С ПОМОЩЬЮ ВТОРОГО КЛЮЧА

Нажмите любую кнопку на рабочем ключе.

В течение 30 секунд нажмите любую кнопку на подозрительном ключе.

Проверьте подозрительный ключ на правильность работы.

Теперь подозрительный ключ работает правильно?

Да	Система в порядке. Беспокойство было вызвано рассинхронизацией ключа.

Нет

ПЕРЕЙТИ на U11

U9 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) (RKE) РАЗРЯД БАТАРЕИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (RKE_BATT_LOW) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).

Используя диагностический сканер, контролируйте BCM PID RKE_BATT_LOW.

Отображает ли PID значение Off?

Да	ПЕРЕЙТИ на U11

Нет

ПЕРЕЙТИ в U10

U10 ПРОВЕРЬТЕ БАТАРЕЮ КЛЮЧА

Зажигание ВЫКЛ.

ПРИМЕЧАНИЕ: Не счищайте смазку с клемм аккумулятора на задней поверхности печатной платы. Извлеките батарейку ключа. Инструкции по удалению батареи см. в руководстве пользователя.

Убедитесь, что используются правильные батареи (CR2450).

Измерьте напряжение батареи ключа.

Напряжение больше 2,5 вольт?

Да	ПЕРЕЙТИ на U11

Нет

ЗАМЕНИТЕ батарейку ключа (убедитесь, что батарейка встала на свое место). правильно). НЕ перепрограммируйте ключ (поврежденные или разряженные батарейки не стереть ключи из памяти).

U11 ПРОГРАММИРОВАНИЕ ПОДОЗРИТЕЛЬНОГО КЛЮЧА

Запрограммируйте подозрительный ключ.
СМ.: Программирование ключа для защиты от кражи — сканирующий прибор (419-01B Пассивная противоугонная система (PATS), Общие процедуры).

Проверьте функциональность RKE подозрительного ключа.

Функционал RKE работает?

Да	Система в порядке. Беспокойство вызывал незапрограммированный ключ.

Нет

ЗАМЕНИТЕ подозрительный ключ. ЗАПРОГРАММИРУЙТЕ новый ключ.
СМ.: Программирование ключа для защиты от кражи — сканирующий прибор (419-01B Пассивная противоугонная система (PATS), Общие процедуры).

U12 ПРОВЕРЬТЕ СВЯЗЬ С BCM (БЛОКОМ УПРАВЛЕНИЯ КУЗОВА) И RTM (МОДУЛЬ РАДИОПЕРЕДАЧА)

Зажигание включено.

С помощью диагностического сканера выполните проверку сети.

Проходят ли BCM и RTM сетевой тест?

Да	ПЕРЕЙТИ в U13

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

U13 ПРОВЕРЬТЕ RTM (МОДУЛЬ ПРИЕМОПЕРЕДАТЧИКА РАДИОПРИЕМНИКА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку модуля RTM.

Имеются ли какие-либо диагностические коды неисправностей (DTC)?

Да	ОБРАЩАЙТЕСЬ к RTM Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ в U14

U14 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку модуля BCM.

Имеются ли какие-либо диагностические коды неисправности (DTC) связи или связанные с PATS?

Да	ОБРАЩАЙТЕСЬ к BCM Таблица DTC в этом разделе.

Нет

ПЕРЕЙТИ к тесту Pinpoint AA

Отдельная кнопка/функция не работает с передатчика RKE

Нормальная работа и неисправности

Возможные причины

Проблема с системой дверных замков
Проблема с системой открывания крышки багажника
Концерн звуковой системы
Проблема системы указателей поворота
Проблема с системой дистанционного запуска (при наличии)
Ключ

Визуальный осмотр и предварительная диагностика

Осмотрите ключ на наличие повреждений.

PINPOINT TEST V: ОТДЕЛЬНАЯ КНОПКА/ФУНКЦИЯ НЕ РАБОТАЕТ С RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИК

ПРИМЕЧАНИЕ: Этот точечный тест не диагностирует системы дистанционного запуска, установленные дилером.

V1 ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ

Нажмите кнопку блокировки и разблокировки на выключателе управления дверным замком, наблюдая за работой дверного замка.

Дверные замки работают?

Да	ПЕРЕЙТИ к версии 2

Нет

ПЕРЕЙТИ к точному тесту H

V2 ПРОВЕРЬТЕ РАБОТУ СИГНАЛА С ПОМОЩЬЮ BCM (МОДУЛЯ УПРАВЛЕНИЯ КУЗОВА) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) (РУГОР_РЕЛЕ)

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID).

Выберите PID звукового сигнала BCM (HORN_RELAY) и активируйте команду на включение и выключение звукового сигнала.

Звучит ли гудок по команде?

Да	ПЕРЕЙТИ к V3

Нет

СМ.: Звуковой сигнал (413-06 Звуковой сигнал, диагностика и тестирование).

V3 ПРОВЕРЬТЕ РАБОТУ АВАРИЙНОЙ ЛАМПЫ

Активируйте функцию аварийной сигнализации.

Правильно ли работают аварийные огни?

Да	ПЕРЕЙТИ к V4

Нет

СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).

V4 ПРОВЕРЬТЕ ОТКРЫТИЕ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ

Зажигание ВЫКЛ.

Отоприте двери с помощью переключателя управления дверным замком.

Нажмите кнопку открывания крышки багажного отделения, расположенную в задней части автомобиля.

Крышка багажника открывается?

Да	ПЕРЕЙТИ к V5

Нет

ПЕРЕЙТИ к точному тесту N

V5 ПРОВЕРЬТЕ КНОПКИ БЛОКИРОВКИ И РАЗБЛОКИРОВКИ

Нажмите кнопку блокировки, а затем кнопку разблокировки на подозрительном ключе.

Двери запираются и отпираются?

Да	ПЕРЕЙТИ к V6

Нет

V6 ПРОВЕРЬТЕ КНОПКУ ОТКРЫТИЯ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ

Дважды нажмите кнопку открывания крышки багажного отделения на подозрительном ключе.

Крышка багажника открывается?

Да	ПЕРЕЙТИ на V7

Нет

V7 ПРОВЕРЬТЕ КНОПКУ ПАНИКОВОЙ СИГНАЛИЗАЦИИ/ПОИСКА ТРАНСПОРТНОГО СРЕДСТВА

Нажмите кнопку блокировки, а затем кнопку разблокировки на подозрительном ключе.

Мигают ли наружные лампы и звучит ли звуковой сигнал?

Да

Если имеется заводская функция дистанционного запуска, ПЕРЕЙДИТЕ к V8.
Если заводская функция дистанционного запуска не предусмотрена, ЗАМЕНИТЕ подозрительный ключ. ЗАПРОГРАММИРУЙТЕ новый ключ.
СМ.: Программирование ключа для защиты от кражи — сканирующий прибор (419-01B Пассивная противоугонная система (PATS), Общие процедуры).

Нет

V8 ПРОВЕРКА ДИСТАНЦИОННОГО ЗАПУСКА

Закройте все двери, капот и крышку багажника.

ПРИМЕЧАНИЕ: Каждое нажатие кнопки должно быть сделано в течение 3 секунд друг от друга. Снаружи автомобиля:
- Нажмите кнопку блокировки двери.
- Дважды нажмите кнопку дистанционного запуска.

Автомобиль дистанционно заводится?

Да	Передатчик RKE работает правильно. ИНФОРМИРОВАНИЕ заказчика о работе передатчика RKE.

Нет

ПЕРЕЙТИ к тесту Pinpoint X

Передатчик RKE имеет плохую дальность действия

Нормальная работа и неисправности

Возможные причины

Ключ
Батарейка для ключа
Система послепродажного обслуживания
Бытовое электронное устройство
Устройства высокой мощности
Телевизионные/радиопередающие башни
РТМ

Визуальный осмотр и предварительная диагностика

Осмотрите ключ на наличие повреждений.
Осмотрите батарейку ключа.
Осмотрите системы RKE на вторичном рынке.

ТОЧНЫЙ ТЕСТ W: RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ПЕРЕДАТЧИК ИМЕЕТ ПЛОХИЕ ХАРАКТЕРИСТИКИ ДАЛЬНОСТИ

ПРИМЕЧАНИЕ: Для начала диагностики системы RKE должны присутствовать как минимум 2 запрограммированных ключа.

W1 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ КЛЮЧЕЙ

Убедитесь, что все имеющиеся ключи соответствуют типу автомобиля.
- Для всех годов выпуска см. каталог запчастей.
- Для модели 2013 года также можно использовать памятку PATS на вкладке «Советы по обслуживанию» на веб-странице Общества профессиональных техников (PTS).

Присутствуют ли правильные ключи?

Да	ПЕРЕЙТИ на W2

Нет

Система не может быть протестирована без правильного ключи. ИНФОРМИРУЙТЕ клиента о том, что для продолжения должны присутствовать правильные ключи. с диагностикой системы.

W2 ПРОВЕРЬТЕ ВСЕ КЛЮЧИ НА ПЛОХУЮ РАБОТУ ДИАПАЗОНА

Проверьте все ключи на нормальную дальность действия (примерно 30 м (98 футов)).

У всех клавиш плохой диапазон?

Да	ПЕРЕЙТИ к W4

Нет

ПЕРЕЙТИ к W3

W3 ПРОВЕРЬТЕ БАТАРЕЮ КЛЮЧА

ПРИМЕЧАНИЕ: Не счищайте смазку с клемм аккумулятора на задней поверхности печатной платы. Извлеките батарейку ключа. Инструкции по удалению батареи см. в руководстве пользователя.

Убедитесь, что используется правильный аккумулятор (CR2450).

Измерьте напряжение батареи ключа.

Напряжение больше 2,5 вольт?

Да	ПЕРЕЙТИ к W4

Нет

ЗАМЕНИТЕ батарейку ключа (убедитесь, что батарейка встала на свое место). правильно). НЕ перепрограммируйте ключ (слабые или разряженные батарейки не стереть ключи из памяти).

W4 ПРОВЕРЬТЕ РАСПОЛОЖЕНИЕ АВТОМОБИЛЯ И УГЛЫ ПОДЪЕЗДА ВОКРУГ АВТОМОБИЛЯ

Убедитесь, что плохая производительность постоянна по своей природе и не связана с одним углом приближения.

Диапазон рабочих характеристик передатчика RKE может ухудшиться в определенных местах. Например, если транспортное средство или RKE передатчик находится в пределах досягаемости мощных устройств, радио/телевышек, рации, зарядное устройство для сотового телефона или другое устройство радиосвязи, рабочее расстояние клавиш может быть уменьшено.

Постоянна ли плохая дальность действия вокруг автомобиля?

Да	УСТАНОВИТЕ новый RTM. СМ.: Модуль радиоприемопередатчика (RTM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

В настоящее время система работает корректно. радиус действия мог быть затронут помехами окружающей среды, такими как мощные устройства или радио/телевышки.

Функция удаленного запуска не работает

Нормальная работа и неисправности

Возможные причины

Проводка, клеммы или разъемы
Функция удаленного запуска не включена
Ключ
Проблема входа переключателя приоткрытого капота
Входной сигнал переключателя приоткрытой двери
Ввод TR
концерн силовых агрегатов
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите ключ на наличие повреждений.

PINPOINT TEST X: ФУНКЦИЯ УДАЛЕННОГО ЗАПУСКА НЕ РАБОТАЕТ

ПРИМЕЧАНИЕ: Этот точечный тест не диагностирует системы дистанционного запуска, установленные дилером.

X1 ПРОВЕРЬТЕ НАСТРОЙКУ ВКЛЮЧЕНИЯ/ОТКЛЮЧЕНИЯ ФУНКЦИИ ДИСТАНЦИОННОГО ЗАПУСКА

Зажигание включено.

С помощью переключателя управления на рулевом колесе проверьте настройку функции дистанционного запуска в центре сообщений.

Включена ли функция удаленного запуска?

Да	ПЕРЕЙТИ в Х2

Нет

ВКЛЮЧИТЕ функцию удаленного запуска.

X2 ПРОВЕРЬТЕ ВХОД ВЫКЛЮЧАТЕЛЯ ПАРКОВКИ

Зажигание включено.

Убедитесь, что PRNDL правильно отображается в IPC. Когда автомобиль находится в ПАРКОВКЕ, буква P должна быть выделена или отображаться на видном месте.

Правильно ли отображается PRNDL?

Да	ПЕРЕЙТИ в Х3

Нет

ДИАГНОСТИРОВАТЬ PRNDL.
СМ.: Контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы (413-01 Контрольно-измерительные приборы, центр сообщений и предупреждающие звуковые сигналы, диагностика и тестирование).

X3 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку BCM.

Имеются ли какие-либо диагностические коды неисправности BCM (DTC)?

Да	ОБРАЩАЙТЕСЬ к BCM Диаграмма DTC в этом разделе.

Нет

ПЕРЕЙТИ в Х4

X4 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ ТРАНСМИССИИ (DTCS)

С помощью диагностического сканера выполните проверку PCM/SOBDMC. Самотестирование KOEO и KOER.

Имеются ли какие-либо диагностические коды неисправностей (DTC) PCM/SOBDMC?

Да	ОБРАЩАЙТЕСЬ к ПКМ Таблица кодов DTC в соответствующем разделе 303-14 или см. руководство по контролю трансмиссии/диагностике выбросов (PC/ED).

Нет

ПЕРЕЙТИ на X5

X5 ПРОВЕРЬТЕ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ФУНКЦИОНАЛЬНОСТЬ

Зажигание ВЫКЛ.

Используя функцию RKE ключа, дважды нажмите кнопку отпирания крышки багажника, кнопку запирания и затем кнопку отпирания.

Работают ли все протестированные функции передатчика RKE (запирание, отпирание и отпирание крышки багажника)?

Да	ПЕРЕЙТИ на X6

Нет

Если все функции не работают, ПЕРЕЙДИТЕ к Pinpoint Test U.
Если отдельная функция не работает, ПЕРЕЙДИТЕ к тесту Pinpoint V.

X6 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ПРОБУЖДЕНИЯ НА PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ИСПОЛЬЗОВАНИЕ BCM (МОДУЛЯ УПРАВЛЕНИЯ КУЗОВА) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) (PCM) УПРАВЛЕНИЕ ВЫХОДОМ ПРОБУЖДЕНИЯ (PCM_WKUP_CTRL)

Отключить Разъем ПКМ В.

Зажигание включено.

С помощью диагностического сканера подайте команду BCM. PID PCM_WKUP_CTRL включен.

Мера:
Нажмите, чтобы отобразить соединители

1,5 л ГТДИ

Положительный вывод	Измерение/действие	Отрицательный вывод
C1915B-28		Земля

Нажмите, чтобы отобразить соединители

2,0 л ГТДИ

Положительный вывод	Измерение/действие	Отрицательный вывод
C1381B-28		Земля

Нажмите, чтобы отобразить соединители

2,5 л ТИВКТ

Положительный вывод	Измерение/действие	Отрицательный вывод
C1551B-21		Земля

Нажмите, чтобы отобразить соединители

2,7 л ГТДИ

Положительный вывод	Измерение/действие	Отрицательный вывод
C1231B-28		Земля

Нажмите, чтобы отобразить соединители

2,0 л гибрид

Положительный вывод	Измерение/действие	Отрицательный вывод
C175B-21		Земля

Напряжение больше 11 вольт?

Да	ПЕРЕЙТИ на X8

Нет

ПЕРЕЙТИ на Х7

X7 ПРОВЕРЬТЕ ЦЕПЬ ПРОБУЖДЕНИЯ НА ОБРЫВ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280C .

Мера:
Нажмите, чтобы отобразить соединители

1,5 л ГТДИ

Положительный вывод	Измерение/действие	Отрицательный вывод
C1915B-28		C2280C-18

Нажмите, чтобы отобразить соединители

2,0 л ГТДИ

Положительный вывод	Измерение/действие	Отрицательный вывод
C1381B-28		C2280C-18

Нажмите, чтобы отобразить соединители

2,5 л ТИВКТ

Положительный вывод	Измерение/действие	Отрицательный вывод
C1551B-21		C2280C-18

Нажмите, чтобы отобразить соединители

2,7 л ГТДИ

Положительный вывод	Измерение/действие	Отрицательный вывод
C1231B-28		C2280C-18

Нажмите, чтобы отобразить соединители

2,0 л гибрид

Положительный вывод	Измерение/действие	Отрицательный вывод
C175B-21		C2280C-18

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на X9

Нет

ОТРЕМОНТИРУЙТЕ цепь.

X8 ПРОВЕРЬТЕ, ЧТО ФУНКЦИЯ ДИСТАНЦИОННОГО ЗАПУСКА НЕ РАБОТАЕТ

Зажигание ВЫКЛ.

Соединять Разъем ПКМ В.

Закройте все двери, капот и крышку багажника.

ПРИМЕЧАНИЕ: Каждое нажатие кнопки должно быть сделано в течение трех секунд друг от друга. С помощью ключа:
- Нажмите кнопку блокировки двери.
- Дважды нажмите кнопку дистанционного запуска.

Автомобиль дистанционно заводится?

Да	Система работает правильно. ИНФОРМИРОВАНИЕ клиента о правильной работе дистанционного запуска автомобиля.

Нет

X9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Функция пассивного входа в дверь не работает

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B11C6:01	Внешняя антенна двери пассажира: общая электрическая неисправность	Устанавливается во время самопроверки по запросу, когда BCM обнаруживает неисправность одной из цепей на стороне пассажира без ключа входная антенна (внутренняя до наружной ручки двери переднего пассажира).
Б11КА:01	Внешняя антенна двери водителя: общая электрическая неисправность	Устанавливается во время самопроверки по запросу, когда BCM обнаруживает неисправность одной из цепей на стороне водителя без ключа входная антенна (внутри внешней ручки двери переднего водителя).
B1381:11	Датчик приближения к ручке левой передней двери: короткое замыкание на массу	Загорается постоянно, когда BCM обнаруживает неисправность в одной из цепей левой передней наружной дверной ручки.
Б1381:15	Датчик приближения к ручке левой передней двери: короткое замыкание на батарею или обрыв	Загорается постоянно, когда BCM обнаруживает неисправность в одной из цепей левой передней наружной дверной ручки.
Б1381:29	Датчик приближения к ручке левой передней двери: неверный сигнал	Установите непрерывный режим, если BCM обнаруживает активированный датчик касания в течение более 5 минут.
B1382:11	Датчик приближения к ручке правой передней двери: короткое замыкание на массу	Задается постоянным, когда BCM обнаруживает неисправность в одной из цепей правой наружной ручки двери.
Б1382:15	Датчик приближения к ручке правой передней двери: короткое замыкание на батарею или обрыв	Задается постоянным, когда BCM обнаруживает неисправность в одной из цепей правой наружной ручки двери.
Б1382:29	Датчик приближения к ручке правой передней двери: недействительный сигнал	Установите непрерывный режим, если BCM обнаруживает активированный датчик касания в течение более 5 минут.
B1383:11	Датчик приближения к ручке левой задней двери: короткое замыкание на массу	Загорается постоянно, когда BCM обнаруживает неисправность в одной из цепей левой задней наружной дверной ручки.
B1383:15	Датчик приближения к ручке левой задней двери: короткое замыкание на батарею или обрыв	Загорается постоянно, когда BCM обнаруживает неисправность в одной из цепей левой задней наружной дверной ручки.
Б1383:29	Датчик приближения к ручке левой задней двери: недействительный сигнал	Установите непрерывный режим, если BCM обнаруживает активированный датчик касания в течение более 5 минут.
B1384:11	Датчик приближения к ручке правой задней двери: короткое замыкание на массу	Загорается постоянно, когда BCM обнаруживает неисправность в одной из цепей правой задней наружной дверной ручки.
Б1384:15	Датчик приближения к ручке правой задней двери: короткое замыкание на батарею или обрыв	Загорается постоянно, когда BCM обнаруживает неисправность в одной из цепей правой задней наружной дверной ручки.
Б1384:29	Датчик приближения к ручке правой задней двери: недействительный сигнал	Установите непрерывный режим, если BCM обнаруживает активированный датчик касания в течение более 5 минут.

Возможные причины

Проводка, клеммы или разъемы
Проблема с системой дверных замков
Наружная дверная ручка
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите наружные дверные ручки на наличие повреждений.

ТОЧНЫЙ ТЕСТ Y: ФУНКЦИЯ ПАССИВНОГО ВХОДА В ДВЕРЬ НЕ РАБОТАЕТ

Y1 ПРОВЕРЬТЕ РАБОТУ ЗАМКА ДВЕРИ

Заблокируйте и отоприте двери с помощью выключателя управления дверным замком.

Двери запираются и отпираются?

Да	ПЕРЕЙТИ на Y2

Нет

ПЕРЕЙТИ к точечному тесту I

Y2 ПРОВЕРЬТЕ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ЭКСПЛУАТАЦИЯ

Нажмите кнопки блокировки и разблокировки на ключе.

Двери запираются и отпираются?

Да	ПЕРЕЙТИ на Y3

Нет

ПЕРЕЙТИ к тесту Pinpoint U

Y3 ПРОВЕРКА ПАССИВНОГО ВХОДА СО ВСЕХ ДВЕРЕЙ

Активируйте функцию пассивного входа с обеих левых дверей.

Активируйте функцию пассивного входа с обеих правых дверей.

Функция пассивного входа не работает со всех дверей?

Да	ПЕРЕЙТИ на Y4

Нет

ПЕРЕЙТИ на Y7

Y4 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАРУЖНОЙ РУЧКИ ДВЕРИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280E .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280E-20		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

ПЕРЕЙТИ на Y5

Y5 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАРУЖНОЙ РУЧКИ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280E-20		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Y6

Нет

ОТРЕМОНТИРУЙТЕ цепь.

Y6 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАРУЖНОЙ РУЧКИ ДВЕРИ НА ОБРЫВ (ВСЕ ДВЕРИ ПАССИВНОГО ВХОДА НЕ РАБОТАЮТ)

Отсоедините наружную ручку левой передней двери C543 .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-4		C2280E-20

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на Y16

Нет

ОТРЕМОНТИРУЙТЕ цепь.

Y7 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА НАРУЖНОЙ РУЧКЕ ДВЕРИ

Зажигание ВЫКЛ.

Отсоедините подозрительную наружную ручку двери.

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Левый фронт

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-1		Земля

Нажмите, чтобы отобразить соединители

Правый передний

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-1		Земля

Нажмите, чтобы отобразить соединители

Левый задний

Положительный вывод	Измерение/действие	Отрицательный вывод
C729-1		Земля

Нажмите, чтобы отобразить соединители

Правый задний

Положительный вывод	Измерение/действие	Отрицательный вывод
C831-1		Земля

Напряжение больше 11 вольт?

Да	ПЕРЕЙТИ на Y10

Нет

ПЕРЕЙТИ на Y8

Y8 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ НАРУЖНОЙ РУЧКИ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Отключить млрд кубометров C2280E .

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Левый фронт

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-1		Земля

Нажмите, чтобы отобразить соединители

Правый передний

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-1		Земля

Нажмите, чтобы отобразить соединители

Левый задний

Положительный вывод	Измерение/действие	Отрицательный вывод
C729-1		Земля

Нажмите, чтобы отобразить соединители

Правый задний

Положительный вывод	Измерение/действие	Отрицательный вывод
C831-1		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ на Y9

Нет

ОТРЕМОНТИРУЙТЕ цепь.

Y9 ПРОВЕРЬТЕ ЦЕПЬ НАПРЯЖЕНИЯ НАРУЖНОЙ РУЧКИ ДВЕРИ НА ОБРЫВ

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Левый фронт

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-1		C2280E-21

Нажмите, чтобы отобразить соединители

Правый передний

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-1		C2280E-5

Нажмите, чтобы отобразить соединители

Левый задний

Положительный вывод	Измерение/действие	Отрицательный вывод
C729-1		C2280E-22

Нажмите, чтобы отобразить соединители

Правый задний

Положительный вывод	Измерение/действие	Отрицательный вывод
C831-1		C2280E-4

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ на Y16

Нет

ОТРЕМОНТИРУЙТЕ цепь.

Y10 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАРУЖНОЙ РУЧКИ ДВЕРИ НА ОБРЫВ

Отключить млрд кубометров C2280E .

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Левый фронт

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-4		C2280E-20

Нажмите, чтобы отобразить соединители

Правый передний

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-4		C2280E-20

Нажмите, чтобы отобразить соединители

Левый задний

Положительный вывод	Измерение/действие	Отрицательный вывод
C729-4		C2280E-20

Нажмите, чтобы отобразить соединители

Правый задний

Положительный вывод	Измерение/действие	Отрицательный вывод
C831-4		C2280E-20

Сопротивление меньше 3 Ом?

Да	Для внешней ручки передней двери ПЕРЕЙДИТЕ к Y11. Для внешней ручки задней двери ПЕРЕЙДИТЕ к Y12.

Нет

ОТРЕМОНТИРУЙТЕ цепь.

Y11 ПРОВЕРЬТЕ ВНУТРЕННЮЮ АНТЕННУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ

Для подозрительной внешней ручки передней двери измерьте:

Положительный вывод	Измерение/действие	Отрицательный вывод
C543, контакт 2, сторона компонентов		C543, контакт 3, сторона компонентов
C634, контакт 2, сторона компонентов		C634, контакт 3, сторона компонентов

Сопротивление от 1 до 10 Ом?

Да	ПЕРЕЙТИ на Y12

Нет

УСТАНОВИТЕ новую наружную ручку передней двери.
СМ.: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Y12 ПРОВЕРЬТЕ НАРУЖНУЮ РУЧКУ ДВЕРИ

Снимите наружную ручку двери с противоположной стороны.
СМ.: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
СМ.: Наружная ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Перенести наружную ручку двери с противоположной стороны автомобиля к подозрительной наружной двери. Например, если Подозрение на наружную ручку левой передней двери, переставьте правую переднюю наружная ручка двери к левой передней двери.

Соединять млрд кубометров C2280E .

Включите функцию бесключевого доступа из подозрительной двери.

Работает ли функция бесключевого доступа с подозрительной двери?

Да	УСТАНОВИТЕ новую внешнюю ручку. СМ.: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка). СМ.: Наружная ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Нет

Чтобы открыть входную дверь, ИДИТЕ на Y13.
Для задней двери ПЕРЕЙДИТЕ к Y16.

Y13 ПРОВЕРЬТЕ ЦЕПИ АНТЕННЫ НАРУЖНОЙ РУЧКИ ДВЕРИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ

Отключить млрд кубометров C2280E .

Зажигание включено.

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Левый фронт

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-2		Земля
C543-3		Земля

Нажмите, чтобы отобразить соединители

Правый передний

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-2		Земля
C634-3		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

ПЕРЕЙТИ на Y14

Y14 ПРОВЕРЬТЕ ЦЕПИ АНТЕННЫ НАРУЖНОЙ РУЧКИ ДВЕРИ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Левый фронт

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-2		Земля
C543-3		Земля

Нажмите, чтобы отобразить соединители

Правый передний

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-2		Земля
C634-3		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на Y15

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

Y15 ПРОВЕРЬТЕ ЦЕПИ АНТЕННЫ НАРУЖНОЙ РУЧКИ ДВЕРИ НА ОБРЫВ

Для подозрительной наружной дверной ручки измерьте:
Нажмите, чтобы отобразить соединители

Левый фронт

Положительный вывод	Измерение/действие	Отрицательный вывод
C543-2		C2280E-13
C543-3		C2280E-28

Нажмите, чтобы отобразить соединители

Правый передний

Положительный вывод	Измерение/действие	Отрицательный вывод
C634-2		C2280E-12
C634-3		C2280E-29

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на Y16

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

Y16 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (БЛОК УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Функция пассивного входа в багажное отделение не работает

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B10C7:01	Внутренняя магистральная антенна: общая электрическая неисправность	Устанавливается, когда BCM обнаруживает неисправность на входе задней антенны системы бесключевого доступа.

Возможные причины

Проводка, клеммы или разъемы
Задняя антенна без ключа
млрд кубометров

ТОЧНЫЙ ТЕСТ Z: ФУНКЦИЯ ПАССИВНОГО ВХОДА В КРЫШКЕ БАГАЖНОГО ОТДЕЛЕНИЯ НЕ РАБОТАЕТ

Z1 ПРОВЕРЬТЕ РАБОТУ ЗАЩЕЛКИ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ

Зажигание включено.

Отоприте двери с помощью переключателя управления дверным замком.

Нажмите кнопку открывания крышки багажного отделения, расположенную в задней части автомобиля.

Замок багажника не открывается?

Да	ПЕРЕЙТИ на Z2

Нет

ПЕРЕЙТИ к точному тесту N

Z2 ПРОВЕРЬТЕ RKE (ДИСТАНЦИОННЫЙ ВХОД БЕЗ КЛЮЧА) ЭКСПЛУАТАЦИЯ

Закройте крышку багажника.

Дважды нажмите кнопку открывания крышки багажного отделения на ключе.

Замок багажника не открывается?

Да	ПЕРЕЙТИ на Z3

Нет

ПЕРЕЙТИ к тесту Pinpoint V

Z3 ПРОВЕРЬТЕ ЗАДНЮЮ АНТЕННУ БЕЗКЛЮЧЕВОГО ВХОДА

Зажигание ВЫКЛ.

Отключение задней антенны бесключевого доступа C4817 .

Мера:

Положительный вывод	Измерение/действие	Отрицательный вывод
C4817, контакт 1, сторона компонентов		C4817, контакт 2, сторона компонентов

Сопротивление от 1 до 10 Ом?

Да	ПЕРЕЙТИ на Z4

Нет

УСТАНОВИТЕ новую заднюю антенну без ключа.
СМ.: Задняя антенна бесключевого доступа (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

Z4 ПРОВЕРЬТЕ ЦЕПИ ЗАДНЕЙ АНТЕННЫ БЕСКЛЮЧЕВОГО ВХОДА НА НАЛИЧИЕ КОРОТКОГО НАПРЯЖЕНИЯ

Отключить млрд кубометров C2280E .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280E-16		Земля
C2280E-15		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙТИ на Z5

Z5 ПРОВЕРЬТЕ ЦЕПИ ЗАДНЕЙ АНТЕННЫ БЕСКЛЮЧЕВОГО ВХОДА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280E-16		Земля
C2280E-15		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙТИ на Z6

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

Z6 ПРОВЕРЬТЕ ЦЕПИ ЗАДНЕЙ АНТЕННЫ БЕСКЛЮЧЕВОГО ВХОДА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C2280E-16		C4817-1
C2280E-15		C4817-2

Сопротивления меньше 3 Ом?

Да	ПЕРЕЙТИ на Z7

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

Z7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

U0258:87 или U1A00:00

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

RTM связывается с BCM по каналу на основе LIN, а когда сеть находится в активном состоянии, по CAN.

РТМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
U1A00:00	Частная сеть связи: нет информации о подтипе	Устанавливается, когда RTM обнаруживает неисправность цепи LIN к BCM.

млрд кубометров Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
U0258:87	Потеряна связь с радиопередатчиком: отсутствует сообщение	Устанавливается, когда BCM обнаруживает ошибку связи с RTM по цепи LIN.

Возможные причины

Проводка, клеммы или разъемы
РТМ
млрд кубометров

ТОЧНЫЙ ТЕСТ AA : U0258:87 ИЛИ U1A00:00

AA1 ПРОВЕРЬТЕ, ЕСЛИ RTM (МОДУЛЬ ПРИЕМОПЕРЕДАТЧИКА) И BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ПРОЙДИТЕ СЕТЕВОЙ ТЕСТ

Зажигание включено.

Используя диагностический инструмент, выполните проверку сети.

Проходят ли RTM и BCM сетевой тест?

Да	ПЕРЕЙТИ в АА2

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AA2 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ

Отключить РТМ C9026 .

Отключить млрд кубометров C2280G .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9026-2		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

ПЕРЕЙТИ в АА3

AA3 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ ЗАМЫКАНИЯ НА МАССУ

Зажигание ВЫКЛ.

Отключить млрд кубометров C2280G .

Отключить РТМ C9026 .

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9026-2		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ в АА4

Нет

ОТРЕМОНТИРУЙТЕ цепь.

AA4 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C9026-2		C2280G-26

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ в АА5

Нет

ОТРЕМОНТИРУЙТЕ цепь.

AA5 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ RTM (МОДУЛЬ ПРИЕМОПЕРЕДАТЧИКА РАДИО) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы RTM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы RTM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый RTM.
СМ.: Модуль радиоприемопередатчика (RTM) (419-10 Многофункциональные электронные модули, Снятие и установка). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к пункту AA6.

Нет

AA6 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

P04B5, P04B9 или P04BA

Информацию о схемах и разъемах см. в ячейке 116 электрических схем.

Нормальная работа и неисправности

PCM контролирует датчик приоткрытия лючка топливного бака и устанавливает код неисправности, если он обнаруживает отказ входного сигнала приоткрытия люка бензобака на основе условий после заправки.

Если лючок топливного бака не полностью закрыт после заправки, или лючок бензобака снаружи кузова открыт из-за ошибочного нажатия кнопку открывания топливного люка, во время третьей поездки отображается сообщение цикл, указывающий на то, что лючок топливного бака не закрыт, и устанавливается код неисправности.

ПКМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
P04B5	Лючок топливного бака застрял в открытом положении	Устанавливается, когда PCM обнаруживает, что дверца топливного бака снаружи кузова открыта, автомобиль работает не менее 5 минут и скорость автомобиля выше более 11 км/ч (7 миль/ч) (например, лючок топливного бака не был закрыт после заправки).
P04B9	Цепь датчика/переключателя положения дверцы топливного бака, низкий уровень сигнала	Устанавливается, когда PCM обнаруживает короткое замыкание входа переключателя приоткрытой дверцы топливного бака на массу. Если лючок топливного бака никогда не закрывается, это может привести к установке этого кода неисправности.
P04BA	Цепь датчика/переключателя положения дверцы топливного бака, высокий уровень сигнала	Устанавливается, когда PCM обнаруживает, что лючок топливного бака снаружи кузова не открывался, когда PCM активировал реле открывания лючка топливного бака. Разрыв цепи датчика приоткрытия лючка топливного бака может привести к установке этого кода неисправности.

Возможные причины

Проводка, клеммы или разъемы
Датчик приоткрытия лючка топливного бака (часть узла люка бензобака снаружи кузова)
ПКМ

ТОЧНЫЙ ТЕСТ AB: P04B5, P04B9 или P04BA

AB1 ПРОВЕРКА НА МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ

Зажигание ВЫКЛ.

Осмотрите лючок топливного бака на наличие повреждений возле выключателя приоткрытия.

Осмотрите язычок лючка топливного бака на наличие магнита.

Осмотрите язычок лючка топливного бака на наличие повреждений.

Имеются ли какие-либо повреждения?

Да	УСТАНОВИТЕ новую крышку топливного бака снаружи кузова в сборе. СМ.: Дверца топливного бака в сборе (501-03 Крышки кузова, снятие и установка).

Нет

ПЕРЕЙДИТЕ к AB2

АВ2 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) КЛИЕНТ ЗАПРАШИВАЕТ ИЛИ НЕДАВНО ЗАПРОСИЛ ОТКРЫТИЕ ИЛИ РАЗБЛОКИРОВКА ЛЮКА ЗАЛИВКИ ТОПЛИВА (FUELDR_REQ) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА)

Зажигание включено.

С помощью диагностического сканера просмотрите идентификаторы параметров PCM (PID).

Используя диагностический сканер, контролируйте PCM PID FUELDR_REQ при нажатии и отпускании кнопки открывания лючка топливного бака.

Указывает ли PID на мгновение «Да»?

Да	ПЕРЕЙТИ к AB3

Нет

ПЕРЕЙТИ к точечному тесту O

AB3 ПРОВЕРЬТЕ ОТКРЫТИЕ КРЫШКИ ТОПЛИВНОГО ЗАЛИВА С ПОМОЩЬЮ PCM (МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИИ) ВЫХОД УПРАВЛЕНИЯ РАЗБЛОКИРОВКОЙ ЛЮКА ЗАЛИВКИ ТОПЛИВА ПОСТАВЛЯЕТ ВКЛЮЧИТЬ СОСТОЯНИЕ (FUELDR_UNLOCK) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Убедитесь, что лючок топливного бака полностью закрыт.

С помощью диагностического сканера подайте команду PCM PID FUELDR_UNLOCK Вкл.

Замок лючка бензобака открывается?

Да	ПЕРЕЙДИТЕ к AB4

Нет

ПЕРЕЙТИ к точечному тесту O

AB4 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ВХОД ДАТЧИКА ПОЛОЖЕНИЯ ДВЕРИ ЗАЛИВНОЙ ЗАЛИВНОЙ ТОПЛИВНОЙ ЗАЛИВКИ/ВХОД ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ (FUELDR_POS_SW) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)

Закройте лючок топливного бака.

Используя диагностический сканер, контролируйте PCM PID FUELDR_POS_SW.

С помощью диагностического сканера подайте команду PCM PID FUELDR_UNLOCK Вкл.

Убедитесь, что защелка лючка топливного бака открыта.

Используя диагностический сканер, контролируйте PCM PID FUELDR_POS_SW.

Да	Система работает правильно. ОБРАЩАЙТЕСЬ к нормальному Рабочие условия и неисправности в начале этого теста Pinpoint.

Нет

ПЕРЕЙДИТЕ к AB5

AB5 ПРОВЕРЬТЕ ЦЕПИ ЛЮКА ТОПЛИВНОГО ЗАЛИВА НА ПРИКРЫТИЕ НА НАПРЯЖЕНИЕ

ПРИМЕЧАНИЕ: Электрические разъемы лючка топливного бака могут быть доступ через отверстие в левой части листового металла внутри багажа купе.

Зажигание ВЫКЛ.

Отсоедините переключатель приоткрытой дверцы топливного бака (часть узла дверцы топливного бака снаружи кузова) C3067 .

Отключить ПКМ C175B .

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C3067-1		Земля
C3067-2		Земля
C3067-3		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ неисправную цепь.

Нет

ПЕРЕЙДИТЕ к AB6

AB6 ПРОВЕРЬТЕ ЦЕПИ ПРИКРЫТОЙ КРЫШКИ ТОПЛИВНОГО ЗАЛИВА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C3067-1		Земля
C3067-2		Земля
C3067-3		Земля

Сопротивления больше 10000 Ом?

Да	ПЕРЕЙДИТЕ к AB7

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

AB7 ПРОВЕРЬТЕ ЦЕПИ ПРИКРЫТОЙ КРЫШКИ ТОПЛИВНОГО ЗАЛИВА НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Положительный вывод	Измерение/действие	Отрицательный вывод
C3067-1		C175B-22
C3067-2		C175B-46
C3067-3		C175B-34

Сопротивления меньше 3 Ом?

Да	УСТАНОВИТЕ новую крышку топливного бака снаружи кузова в сборе. СМ.: Дверца топливного бака в сборе (501-03 Крышки кузова, снятие и установка). УДАЛИТЕ диагностические коды неисправностей (DTC) и повторите самопроверку. Если проблема не устранена, ПЕРЕЙДИТЕ к AB8.

Нет

ОТРЕМОНТИРУЙТЕ неисправную цепь.

AB8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы PCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подключите разъемы PCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

B1087:83 или B1087:87

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

DDM связывается с левым RDM по каналу LIN. В случае отказа левого RDM левое заднее стеклоподъемник и дверной замок перестают работать.

PDM связывается с правым RDM по каналу LIN. В случае выхода из строя правого RDM перестают работать правый задний стеклоподъемник и дверной замок с электроприводом.

ДДМ/ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
Б1087:83	Шина LIN "A": Неверный расчет значения защиты сигнала	Устанавливается, когда DDM/PDM обнаруживает ошибку связи с соответствующим RDM.
Б1087:87	Шина LIN "A": недействительный сигнал	Устанавливается, когда DDM/PDM обнаруживает ошибку связи с соответствующим RDM.

Возможные причины

Предохранитель
Проводка, клеммы или разъемы
РДМ
млрд кубометров

Визуальный осмотр и предварительная диагностика

Осмотрите предохранитель BCM 29 (30A) (левый RDM) и убедитесь, что он исправен.
Осмотрите предохранитель 30 BCM (30A) (правый RDM) и убедитесь, что он исправен.

ТОЧНЫЙ ТЕСТ AC: B1087:83 ИЛИ B1087:87

AC1 ПРОВЕРЬТЕ ЕСЛИ ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) КОМПЛЕКТ В DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ)

Просмотрите результаты самопроверки DDM.

Установлен ли DTC B1087:83 или B1087:87 в DDM?

Да	ПЕРЕЙТИ в AC2

Нет

ПЕРЕЙТИ в AC3

AC2 ОТКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ОКНАМИ

Зажигание ВЫКЛ.

Отключите главный переключатель управления стеклоподъемниками C535. .

Зажигание включено.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку.

DTC B1087:83 или B1087:87 все еще присутствует?

Да	ПЕРЕЙТИ в AC3

Нет

УСТАНОВИТЕ новый переключатель стеклоподъемника.
СМ.: Переключатель управления стеклоподъемником передней двери (501-11 Стекло, рамы и механизмы, снятие и установка).

AC3 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА МОДУЛЕ ЗАДНЕЙ ДВЕРИ

Зажигание ВЫКЛ.

Отключить левый RDM C728 (если код неисправности установлен в DDM).

Отключить правый RDM C832 (если код неисправности установлен в PDM).

Мера:
Нажмите, чтобы отобразить соединители

Левая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C728-1		Земля

Нажмите, чтобы отобразить соединители

Правая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C832-1		Земля

Напряжение больше 11 вольт?

Да	ПЕРЕЙТИ в AC5

Нет

УБЕДИТЕСЬ, что предохранитель 29 (30 А) BCM (левый RDM) или предохранитель 30 (30 А) (правый RDM) исправен. Если все в порядке, ПЕРЕЙДИТЕ к AC4
Если не в порядке, ОБРАЩАЙТЕСЬ к руководству по монтажным схемам, чтобы определить возможные причины короткого замыкания.

AC4 ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ НАПРЯЖЕНИЯ МОДУЛЯ ЗАДНЕЙ ДВЕРИ НА ОБРЫВ

Отключить млрд кубометров C2280F .

Мера:
Нажмите, чтобы отобразить соединители

Левая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C728-1		C2280F-1

Нажмите, чтобы отобразить соединители

Правая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C832-1		C2280F-9

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ к AC11

Нет

ОТРЕМОНТИРУЙТЕ цепь.

AC5 ПРОВЕРЬТЕ ЦЕПЬ МАССА МОДУЛЯ ЗАДНЕЙ ДВЕРИ НА ОБРЫВ

Мера:
Нажмите, чтобы отобразить соединители

Левая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C728-2		Земля

Нажмите, чтобы отобразить соединители

Правая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C832-2		Земля

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ в AC6

Нет

ОТРЕМОНТИРУЙТЕ цепь.

AC6 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ ЗАМЫКАНИЯ НА НАПРЯЖЕНИЕ

Отключить ДДМ C501A (если код неисправности установлен в DDM).

Отключить ДПМ C652A (если код неисправности установлен в PDM).

Зажигание включено.

Мера:
Нажмите, чтобы отобразить соединители

Левая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C728-16		Земля

Нажмите, чтобы отобразить соединители

Правая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C832-16		Земля

Напряжение есть?

Да	ОТРЕМОНТИРУЙТЕ цепь.

Нет

ПЕРЕЙТИ в AC7

AC7 ПРОВЕРЬТЕ LIN (МЕСТНУЮ СЕТЬ) ЦЕПЬ ЗАМЫКАНИЯ НА МАССУ

Зажигание ВЫКЛ.

Мера:
Нажмите, чтобы отобразить соединители

Левая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C728-16		Земля

Нажмите, чтобы отобразить соединители

Правая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C832-16		Земля

Сопротивление больше 10000 Ом?

Да	ПЕРЕЙТИ в AC8

Нет

ОТРЕМОНТИРУЙТЕ цепь.

AC8 CHECK THE CHECK THE LIN (ЛОКАЛЬНАЯ ИНТЕРСОЕДИНИТЕЛЬНАЯ СЕТЬ) ЦЕПЬ ДЛЯ ОТКРЫТОГО

Мера:
Нажмите, чтобы отобразить соединители

Левая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C728-16		C501A-5

Нажмите, чтобы отобразить соединители

Правая дверь

Положительный вывод	Измерение/действие	Отрицательный вывод
C832-16		C652A-5

Сопротивление меньше 3 Ом?

Да	ПЕРЕЙТИ в AC9

Нет

ОТРЕМОНТИРУЙТЕ цепь.

AC9 ПРОВЕРКА ПРАВИЛЬНОСТИ RDM (МОДУЛЬ ЗАДНЕЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте подозрительный разъем RDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините подозрительный разъем RDM и убедитесь, что он правильно установлен и защелкнут.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый RDM.
СМ.: Модуль задней двери (RDM) (419-10 Многофункциональные электронные модули, Снятие и установка). ПРОВЕРЬТЕ систему на предмет нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к AC10.

Нет

AC10 ПРОВЕРКА ПРАВИЛЬНОСТИ РАБОТЫ МОДУЛЯ ПЕРЕДНЕЙ ДВЕРИ

Отсоедините и осмотрите все разъемы DDM или PDM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы DDM или PDM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если для этой проблемы существует TSB, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ инструкциям TSB. Если бюллетени технического обслуживания (TSB) не касаются этой проблемы, УСТАНОВИТЕ новый модуль DDM или PDM. Для ДДМ,
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка). Для ДПМ,
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

AC11 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ЭКСПЛУАТАЦИЯ

Отсоедините и проверьте все разъемы BCM.

Ремонт:
- коррозия (установите новые разъемы или клеммы - очистите контакты модуля)
- поврежденные или согнутые контакты - установите новые контакты клемм
- выталкиваемые штифты - при необходимости установите новые штифты

Снова подсоедините разъемы BCM и убедитесь, что они правильно установлены и защелкнуты.

Запустите систему и определите, сохраняется ли проблема.

Беспокойство все еще присутствует?

Да

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

B1142:29

Информацию о схемах и разъемах см. в ячейке 117 электрических схем.

Нормальная работа и неисправности

DDM/PDM обменивается данными с BCM по шине CAN. Если DDM/PDM не получает сообщение о включении зажигания от BCM во время самопроверки, устанавливается DTC.

ДДМ/ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1142:29	Состояние зажигания 1: сигнал недействителен	Устанавливается, когда DDM/PDM не получил сообщение о включении зажигания от BCM во время самопроверки.

Возможные причины

Зажигание выключено
Сетевая забота

ОБЪЯВЛЕНИЕ ТОЧНОГО ТЕСТА: B1142:29

AD1 ПРОВЕРКА СОСТОЯНИЯ ЗАЖИГАНИЯ

Проверьте светодиод состояния зажигания на кнопке START/STOP.

Светодиод состояния зажигания мигает или горит постоянно?

Да	Модуль DDM/PDM не получает по сети сообщение о включении зажигания от модуля BCM. ПРОВЕРЬТЕ проблему с сетью. СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

Нет

ВКЛЮЧИТЕ зажигание и повторите самопроверку DDM/PDM.

U0140:00

Нормальная работа и неисправности

DDM/PDM обменивается данными с BCM по шине CAN. Если DDM/PDM не получает сообщения от BCM, такие функции, как плафоны, указатели поворота наружных зеркал и подсветка дверных выключателей, могут не работать.

ДДМ/ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
U0140:00	Потеряна связь с модулем управления кузовным оборудованием: нет информации о подтипе	Устанавливается, когда DDM/PDM обнаруживает отсутствие сообщений с данными в BCM.

Возможные причины

Проблема сетевой связи
ДДМ/ДДМ
млрд кубометров

ТОЧНЫЙ ТЕСТ AE : U0140:00

AE1 ПРОВЕРЬТЕ ОБЕСПЕЧЕНИЕ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в АЕ2

Нет

В настоящее время система работает в обычном режиме. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

AE2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ

С помощью диагностического сканера выполните проверку сети.

Проходит ли BCM сетевой тест?

Да	ПЕРЕЙТИ в AE3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AE3 ПРОВЕРКА BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку BCM.

Имеются ли какие-либо диагностические коды неисправностей (DTC), связанные с напряжением?

Да	СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка).

Нет

ПЕРЕЙТИ в AE4

AE4 ПОВТОРНО ПРОВЕРЬТЕ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ИЛИ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, конфигурация модуля может быть неправильно установлена во время PMI или PMI не был выполнен.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку DDM/PDM.

DTC U0140:00 все еще присутствует?

Да	ПЕРЕЙТИ в AE5

Нет

В настоящее время система работает корректно. Код неисправности мог быть установлен из-за высокого сетевого трафика или состояния прерывистой неисправности.

AE5 ПРОВЕРКА НА DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0140 КОМПЛЕКТ В ДРУГИХ МОДУЛЯХ

С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите 30 секунд.

С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код неисправности U0140 в других модулях?

Да	Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

УСТАНОВИТЕ новый DDM или PDM. Для ДДМ,
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка). Для ДПМ,
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

U0164:00

Нормальная работа и неисправности

DDM/PDM связывается с FCIM по шине CAN. Если DDM/PDM не получает сообщения от FCIM, такие функции, как зеркальное оттаивание, могут быть неработоспособны.

ДДМ/ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
U0164:00	Потеряна связь с модулем управления HVAC: нет информации о подтипе	Устанавливается, когда DDM/PDM обнаруживает отсутствие сообщений данных в FCIM.

Возможные причины

Проблема сетевой связи
ДДМ/ДДМ
ФКИМ

ТОЧНЫЙ ТЕСТ AF : U0164:00

AF1 ПРОВЕРЬТЕ ЗАБОТУ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в AF2

Нет

AF2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ

С помощью диагностического сканера выполните проверку сети.

Проходит ли FCIM сетевой тест?

Да	ПЕРЕЙТИ к AF3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AF3 ПРОВЕРКА FCIM (МОДУЛЬ ИНТЕРФЕЙСА ПЕРЕДНИХ ОРГАНОВ УПРАВЛЕНИЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку FCIM.

Имеются ли какие-либо диагностические коды неисправностей (DTC), связанные с напряжением?

Да	СМ. Диагностику и тестирование в соответствующем разделе 415-00.

Нет

ПЕРЕЙТИ к AF4

AF4 ПОВТОРНО ПРОВЕРЬТЕ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ИЛИ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку DDM/PDM.

DTC U0164:00 все еще присутствует?

Да	ПЕРЕЙТИ к AF5

Нет

AF5 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0164 КОМПЛЕКТ В ДРУГИХ МОДУЛЯХ

С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите 30 секунд.

С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код DTC U0164 в других модулях?

Да	Нажмите здесь, чтобы получить доступ к управляемой программе (FCIM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

U0208:00

Нормальная работа и неисправности

DDM/PDM обмениваются данными с DSM по шине CAN. Если DDM/PDM не получает сообщения от DSM, такие функции, как положение зеркала памяти, могут быть неработоспособны.

ДДМ/ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
U0208:00	Потеряна связь с «Модулем управления сиденьем А»: нет информации о подтипе	Устанавливается, когда DDM/PDM обнаруживает отсутствие сообщений данных в DSM.

Возможные причины

Проблема сетевой связи
ДДМ/ДДМ
ЦСМ

ТОЧНЫЙ ТЕСТ AG : U0208:00

AG1 ПРОВЕРЬТЕ ОБЕСПЕЧЕНИЕ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в АГ2

Нет

AG2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ

С помощью диагностического сканера выполните проверку сети.

Проходит ли DSM сетевой тест?

Да	ПЕРЕЙТИ в АГ3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AG3 ПРОВЕРКА DSM (МОДУЛЬ ПЕРЕДНЕГО СИДЕНЬЯ ВОДИТЕЛЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку DSM.

Имеются ли какие-либо диагностические коды неисправностей (DTC), связанные с напряжением?

Да	СМ.: Передние сиденья (501-10A Передние сиденья, диагностика и проверка).

Нет

ПЕРЕЙТИ в АГ4

AG4 ПОВТОРНО ПРОВЕРЬТЕ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ИЛИ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРИМЕЧАНИЕ: Если новые модули были установлены до установки кода неисправности, конфигурация модуля могла быть неправильно установлена во время PMI или PMI не был выполнен.

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку DDM/PDM.

DTC U0208:00 все еще присутствует?

Да	ПЕРЕЙТИ в АГ5

Нет

AG5 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0208 КОМПЛЕКТ В ДРУГИХ МОДУЛЯХ

С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите 30 секунд.

С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код неисправности U0208 в других модулях?

Да	УСТАНОВИТЕ новый DSM. СМ.: Модуль переднего сиденья водителя (DSM) (501-10A Передние сиденья, Снятие и установка).

Нет

U0232:00

Нормальная работа и неисправности

DDM связывается с SODL через CAN. Если DDM не получает сообщения от SODL, функция обнаружения боковых препятствий может не работать с левой стороны.

ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
U0232:00	Нарушена связь с модулем управления обнаружением боковых препятствий — слева: нет информации о подтипе	Устанавливается, когда DDM обнаруживает отсутствие сообщений данных в SODL.

Возможные причины

Проблема сетевой связи
ДДМ
СОДЛ

ТОЧНЫЙ ТЕСТ AH : U0232:00

AH1 ПРОВЕРЬТЕ ЗАБОТУ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в АН2

Нет

AH2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ

С помощью диагностического сканера выполните проверку сети.

Проходит ли SODL сетевой тест?

Да	ПЕРЕЙТИ в AH3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AH3 ПРОВЕРКА SODL (МОДУЛЬ УПРАВЛЕНИЯ ОБНАРУЖЕНИЕМ БОКОВЫХ ПРЕПЯТСТВИЙ, ЛЕВЫЙ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку SODL.

Имеются ли какие-либо диагностические коды неисправностей (DTC), связанные с напряжением?

Да	СМ.: Информационная система слепых зон (419-04 Боковое и заднее зрение, диагностика и проверка).

Нет

ПЕРЕЙТИ на AH4

AH4 ПОВТОРНО ПРОВЕРЬТЕ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку DDM.

DTC U0232:00 все еще присутствует?

Да	ПЕРЕЙТИ на АН5

Нет

AH5 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0232 КОМПЛЕКТ В ДРУГИХ МОДУЛЯХ

С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите 30 секунд.

С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код DTC U0232 в других модулях?

Да	УСТАНОВИТЕ новый SODL. СМ.: Модуль управления обнаружением боковых препятствий (419-04 Боковое и заднее видение, снятие и установка).

Нет

УСТАНОВИТЕ новый DDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

U0233:00

Нормальная работа и неисправности

PDM связывается с SODR через CAN. Если PDM не получает сообщения от SODR, функция обнаружения боковых препятствий может быть неработоспособной для правой стороны.

ДПМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
U0233:00	Нарушена связь с модулем управления обнаружением боковых препятствий — справа: нет информации о подтипе	Устанавливается, когда PDM обнаруживает отсутствие сообщений данных в SODR.

Возможные причины

Проблема сетевой связи
ДПМ
СОДР

ТОЧНЫЙ ТЕСТ AI: U0233:00

AI1 ПОДТВЕРДИТЕ ЗАБОТУ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ к AI2

Нет

AI2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ

С помощью диагностического сканера выполните проверку сети.

Проходит ли SODR сетевой тест?

Да	ПЕРЕЙТИ к AI3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AI3 ПРОВЕРКА SODR (МОДУЛЬ УПРАВЛЕНИЯ ОБНАРУЖЕНИЕМ БОКОВЫХ ПРЕПЯТСТВИЙ, ПРАВЫЙ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку SODR.

Имеются ли какие-либо диагностические коды неисправностей (DTC), связанные с напряжением?

Да	СМ.: Информационная система слепых зон (419-04 Боковое и заднее зрение, диагностика и проверка).

Нет

ПЕРЕЙТИ на AI4

AI4 ПОВТОРНО ПРОВЕРЬТЕ PDM (МОДУЛЬ ДВЕРИ ПАССАЖИРА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку PDM.

DTC U0233:00 все еще присутствует?

Да	ПЕРЕЙТИ на AI5

Нет

AI5 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0233 КОМПЛЕКТ В ДРУГИХ МОДУЛЯХ

С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите 30 секунд.

С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код DTC U0233 в других модулях?

Да	УСТАНОВИТЕ новый SODR. СМ.: Модуль управления обнаружением боковых препятствий (419-04 Боковое и заднее видение, снятие и установка).

Нет

УСТАНОВИТЕ новый PDM.
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).

U0294:00

Нормальная работа и неисправности

DDM/PDM связывается с PCM по шине CAN. Если DDM/PDM не получает сообщения от PCM, функция блокировки окон во время запуска/остановки может быть недействующей.

ДДМ/ДДМ Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
U0294:00	Потеряна связь с модулем контроля трансмиссии: нет информации о подтипе	Устанавливается, когда DDM/PDM обнаруживает отсутствие сообщений с данными в PCM.

Возможные причины

Проблема сетевой связи
ДДМ/ДДМ
ПКМ

ТОЧНЫЙ ТЕСТ AJ : U0294:00

AJ1 ПРОВЕРЬТЕ ОБЕСПЕЧЕНИЕ КЛИЕНТА

Зажигание включено.

Убедитесь в наличии наблюдаемого симптома.

Присутствует ли наблюдаемый симптом?

Да	ПЕРЕЙТИ в AJ2

Нет

AJ2 ПРОВЕРЬТЕ СЕТЬ СВЯЗИ

С помощью диагностического сканера выполните проверку сети.

Проходит ли SODL сетевой тест?

Да	ПЕРЕЙТИ в AJ3

Нет

СМ.: Сеть связи (модуль 418-00 Сеть связи, диагностика и тестирование).

AJ3 ПРОВЕРКА PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните проверку PCM. Самотестирование KOEO и KOER.

Имеются ли какие-либо диагностические коды неисправностей (DTC), связанные с напряжением?

Да	ОБРАЩАЙТЕСЬ к ПКМ Таблица DTC в соответствующем разделе 303-14.

Нет

ПЕРЕЙТИ в AJ4

AJ4 ПОВТОРНО ПРОВЕРЬТЕ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) / PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера удалите диагностические коды неисправностей (DTC) и повторите самопроверку DDM/PDM.

DTC U0294:00 все еще присутствует?

Да	ПЕРЕЙТИ в AJ5

Нет

AJ5 ПРОВЕРЬТЕ DTC (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) U0294 КОМПЛЕКТ В ДРУГИХ МОДУЛЯХ

С помощью диагностического сканера удалите все диагностические коды неисправностей (DTC).

Зажигание ВЫКЛ.

Зажигание включено.

Подождите 30 секунд.

С помощью диагностического сканера извлеките Коды непрерывной диагностики памяти (CMDTC) для всех модулей.

Установлен ли код DTC U0294 в других модулях?

Да	Нажмите здесь, чтобы получить доступ к управляемой процедуре (PCM). Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Нет

Р1594 или Р1595

Нормальная работа и неисправности

Когда BCM получает запрос на дистанционный запуск автомобиля, сначала проверяет существуют определенные условия, позволяющие ему запуститься (например, капот и двери закрыты, автомобиль в ПАРКОВКЕ, трансмиссия не беспокоит). Если требуется условия правильные, BCM запускает автомобиль и позволяет ему работать в течение заданного количества время, определяемое настройкой, выбранной в центре сообщений.

СОБДМК Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
P1594	Принудительное выключение двигателя — неисправность системы дистанционного запуска, отсутствие тайм-аута без присмотра	Устанавливается, когда SOBDMC обнаруживает, что удаленный запуск был активен непрерывно более 30 минут.
P1595	Принудительное выключение двигателя — неисправность системы дистанционного запуска, диапазон трансмиссии не в исходном положении	Устанавливается, когда SOBDMC обнаруживает, что удаленный запуск активен, а коробка передач не находится в режиме PARK.

Возможные причины

концерн силовых агрегатов
млрд кубометров

ТОЧНЫЙ ТЕСТ AK: P1594 ИЛИ P1595

AK1 ПРОВЕРЬТЕ PCM (МОДУЛЬ УПРАВЛЕНИЯ ТРАНСМИССИИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Зажигание включено.

С помощью диагностического сканера выполните самопроверку PCM.

Имеются ли какие-либо диагностические коды неисправностей (DTC) PCM?

Да	ОБРАЩАЙТЕСЬ к ПКМ Таблица DTC в соответствующем разделе 303-14.

Нет

перейти к АК2

AK2 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

С помощью диагностического сканера выполните самопроверку BCM.

Имеются ли какие-либо диагностические коды неисправности BCM (DTC)?

Да	ОБРАЩАЙТЕСЬ к BCM Таблица DTC в этом разделе.

Нет

Нажмите здесь, чтобы получить доступ к управляемой программе (BCM). Ford Fusion. Locks, Latches and Entry Systems. Diagnosis and Testing

Для выполнения этого теста Pinpoint требуется Internet Explorer версии 11 или более поздней.

Ручки, замки, защелки и входные системы - работа системы и описание компонентов. Описание и работа

С..

Смазка дверных замков. Общие процедуры

Специальные инструменты) / Общее оборудование Плоская отвертка Материалы Имя Спецификация Многоцелевой смазочный спрей Motorcraft® XL-5-A ESB-M1C93-B Активация ПРИМЕЧАНИЕ: Показана типичная левая передняя дверь, другие похожие...

Дополнительная информация:

Руководство по обслуживанию Ford Fusion 2013–2020: Датчик положения сиденья. Снятие и установка

Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке. ПРИМЕЧАНИЕ: Показано правое сиденье, левое сиденье аналогично. Снимите винт. Крутящий момент: 8 фунтов на дюйм (0,9 Нм) Отсоедините электрический разъем. Снимите датчик положения сиденья...

Руководство по обслуживанию Ford Fusion 2013–2020: Напольная консоль. Снятие и установка

Специальные инструменты) / Общее оборудование Средство для снятия внутренней отделки Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация...

Датчики системы оповещения о перекрестном движении

Ford Fusion. Cross Traffic Alert System Sensors

Датчики находятся за задним бампером. с обеих сторон вашего автомобиля.

Ford Fusion: ручки, замки, защелки и системы входа / Замки, замки и системы входа. Диагностика и тестирование

Ручки, замки, защелки и входные системы - работа системы и описание компонентов. Описание и работа

Смазка дверных замков. Общие процедуры

Дополнительная информация:

Руководство по обслуживанию Ford Fusion 2013–2020: Датчик положения сиденья. Снятие и установка

Руководство по обслуживанию Ford Fusion 2013–2020: Напольная консоль. Снятие и установка

Категории

Датчики системы оповещения о перекрестном движении
