Ford Fusion: ручки, замки, защелки и системы входа / Защелка задней двери. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Показана левая сторона, правая сторона аналогична.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите наружную ручку задней двери.
   См.: Наружная ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

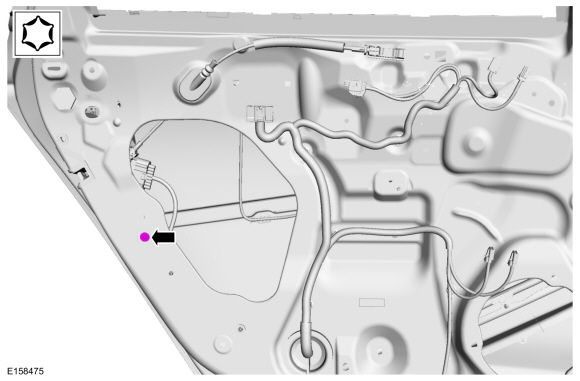

1. Снимите винт крепления наружной ручки задней двери.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

1. Отсоедините электрический разъем и освободите фиксатор троса внутренней ручки задней двери.


1. 1. Снимите болты замка задней двери.
      Крутящий момент: 71 фунт на дюйм (8 Нм)

1. Снимите болт крепления стекла задней двери.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. Снимите защелку задней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите трос внутренней ручки задней двери с замка задней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите кабельную проушину с рычага.

   1. При повороте спускового винта ручка поворачивает рычаг, ослабляя натяжение троса.

   2. Снимите кабельную проушину с рычага.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


   Снимите защелку задней двери.

   1. Снимите винты.

   2. Отсоедините и отложите трос от замка задней двери.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


   Установите замок задней двери.

   1. Установите винты.

   2. Прикрепите и расположите трос от замка задней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Этот шаг должен быть выполнен правильно, иначе внешняя ручка двери не будет зацепляться с рычагом при установке.

   Установите кабельную проушину на рычаг.

   1. Установите кабельную проушину на рычаг.

   2. Сохраняя натяжение троса и удерживая рычаг рукоятки в зацепленном положении, поворачивайте спусковой винт до тех пор, пока рычаг рукоятки находится в упоре.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

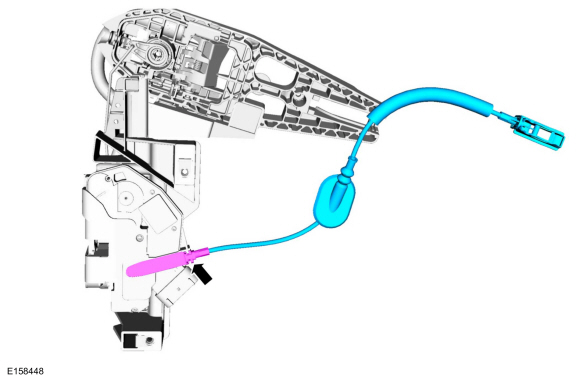

   Установите трос внутренней ручки задней двери от замка задней двери.
