Ford Fusion: передние сиденья / спинка переднего сиденья. Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура описывает важные этапы ремонта. требуется для правильной установки компонентов сиденья. Следуйте всем примечаниям и шаги осторожно. Не кладите никакие предметы между компонентами сиденья. и кузов транспортного средства, а также какие-либо предметы внутри сустава внутри конструкция сиденья. Несоблюдение пошаговых инструкций может привести к неправильная работа компонентов сиденья и увеличивает риск серьезная травма.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите переднее сиденье.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).


1. • Если есть.
     Освободите фиксатор поясничной ручки и снимите поясничную ручку.

   • Если есть.
     Освободите стопорный язычок ручки регулировки высоты и снимите ручку регулировки высоты.

   • Если есть.
     Освободите фиксатор ручки наклона и снимите ручку наклона.

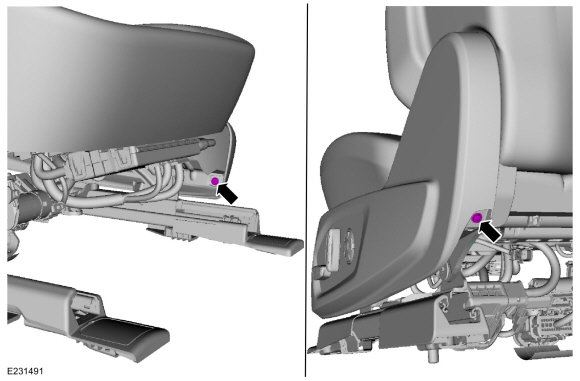

1. Снимите винты бокового экрана.


1.
   Снимите боковой щит.

   1. Поднимите заднюю часть бокового щитка и потяните наружу.

   2. Сдвиньте боковой щиток вперед.

   3. Если есть.
      Отсоедините электрический разъем.

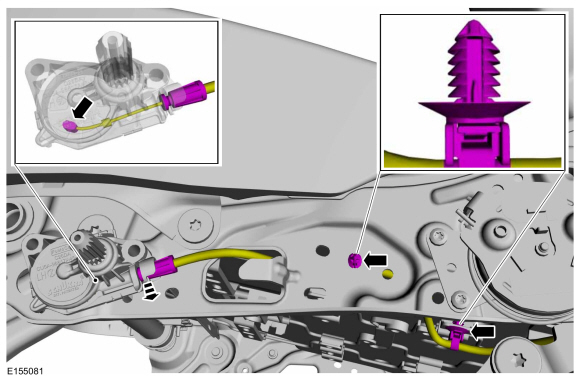

1. Если есть.
   Расположите трос ручной поясничной опоры в стороне от направляющей сиденья.

   • Отсоедините трос от ручного привода поясничного подпора.

   • Отсоедините фиксаторы троса от направляющей сиденья.


1. Снимите винты и откидную крышку.


1.
   Отложите жгут проводов спинки в сторону.

   1. Освободите фиксатор(ы) электрического разъема от направляющей сиденья.

   2. Освободите фиксатор(ы) и отсоедините электрический разъем(ы) жгута проводов спинки сиденья.


1. Отсоедините ремни обивки спинки и поверните обивку спинки вверх.


1. Освободите фиксаторы жгута проводов и отложите жгуты проводов в сторону.


1. Снимите болты и снимите спинку переднего сиденья.
   Крутящий момент: 33 фунта-фута (45 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
