Поясничная опора переднего сиденья. Снятие и установка

Удаление

1. 1
   Снимите переднее сиденье.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).
2. 2
   • Если есть.
     Освободите фиксатор поясничной ручки и снимите поясничную ручку.

   • Если есть.
     Освободите стопорный язычок ручки регулировки высоты и снимите ручку регулировки высоты.

   • Если есть.
     Освободите фиксатор ручки наклона и снимите ручку наклона.



3. 3
   Снимите винты бокового экрана.



4. 4

   Снимите боковой щит.


   1. Поднимите заднюю часть бокового щитка и потяните наружу.

   2. Сдвиньте боковой щиток вперед.

   3. Если есть.
      Отсоедините электрический разъем.



5. 5
   Отсоедините фиксаторы электрических разъемов и отложите жгуты проводов в сторону.



6. 6
   Отсоедините ремни обивки спинки и поверните обивку спинки вверх.

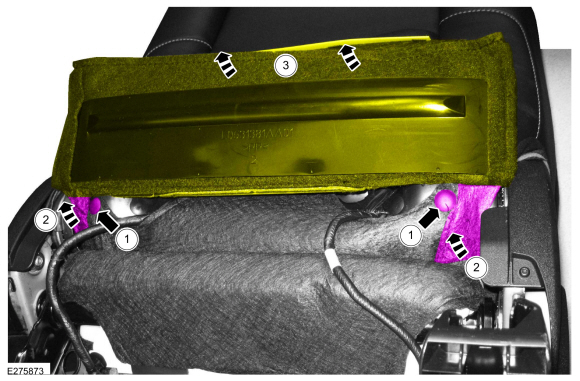

7. 7
   1. Снимите фиксаторы штифтового типа.

   2. Отсоедините полоски с крючками и петлями.

   3. Поднимите откидную крышку спинки.

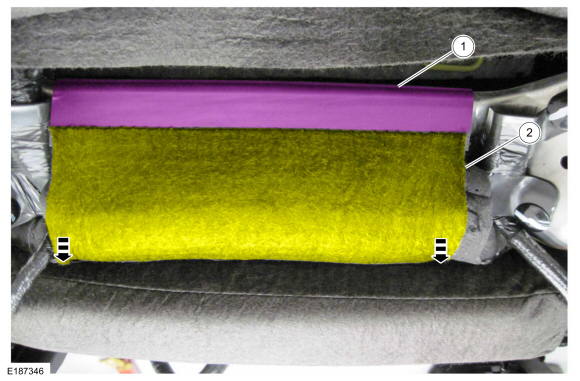

8. 8

   Установите обивку спинки переднего сиденья.


   1. Отпустите J-образный зажим.

   2. Расположите чехол спинки между подушкой сиденья и подушкой спинки.



9. 9
   Снимите вставку обивки спинки.



10. 10

    УВЕДОМЛЕНИЕ: Будьте осторожны при отделении крышки отделки спинки из полосок на липучке или полоски на липучке могут быть порваны из поролона спинки.


    Частично переверните обивку спинки настолько, чтобы получить доступ к кольцам.


    1. Освободите полоски с крючками и петлями.

    2. Переверните обивку спинки.



11. 11
    Снимите стопорные штифты с обертки желоба развертывания и начните протягивать ее через пенопласт спинки.



12. 12
    Вытяните обертку желоба развертывания из пеноматериала спинки.



13. 13
    Поднимите обивку спинки и освободите J-образные зажимы от поясничных проводов и каркаса спинки.



14. 14

    Расположите трос ручной поясничной опоры в стороне от направляющей сиденья.


    • Отсоедините трос от ручного привода поясничного подпора.

    • Отсоедините фиксаторы троса от направляющей сиденья.

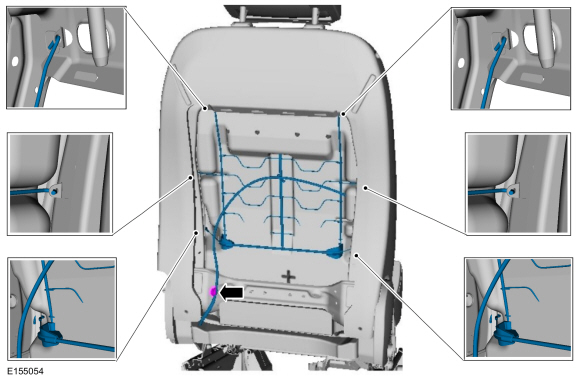

15. 15

    Снимите поясничный блок.


    • Освободите фиксатор троса поясничного подпора.

    • Отсоедините J-образные крюки поясничного отдела.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
