Ford Fusion: Передние сиденья / Чехол на подушку переднего сиденья. Снятие и установка

Удаление

1. Снимите переднее сиденье.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).


1. • Если есть.

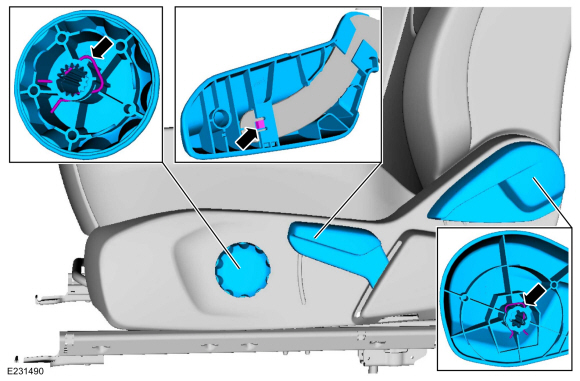

     Освободите фиксатор поясничной ручки и снимите поясничную ручку.

   • Если есть.
     Освободите стопорный язычок ручки регулировки высоты и снимите ручку регулировки высоты.

   • Если есть.
     Освободите фиксатор ручки наклона и снимите ручку наклона.

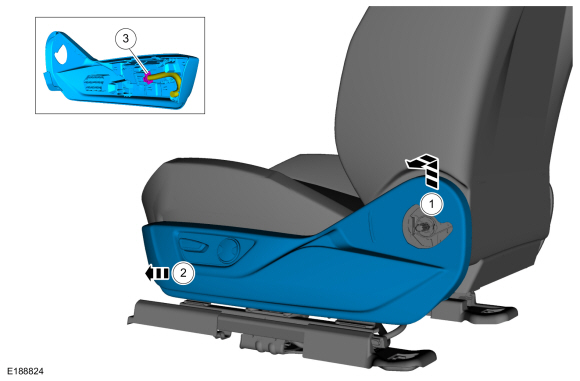

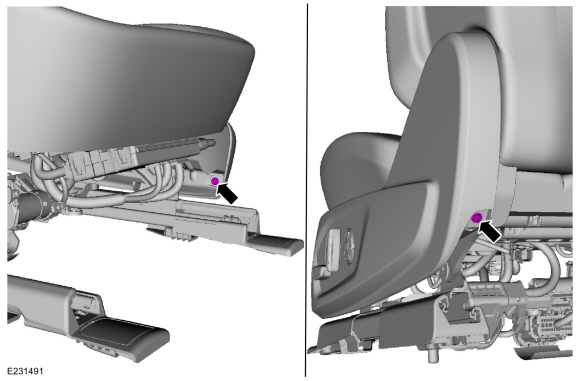

1. Снимите винты бокового экрана.


1. Сиденье водителя и пассажирское сиденье с электроприводом.
   Снимите боковой щит.

   1. Поднимите заднюю часть бокового щитка и потяните наружу.

   2. Сдвиньте боковой щиток вперед.

   3. Если есть.
      Отсоедините электрический разъем.


1. Пассажирское сиденье с ручным управлением.

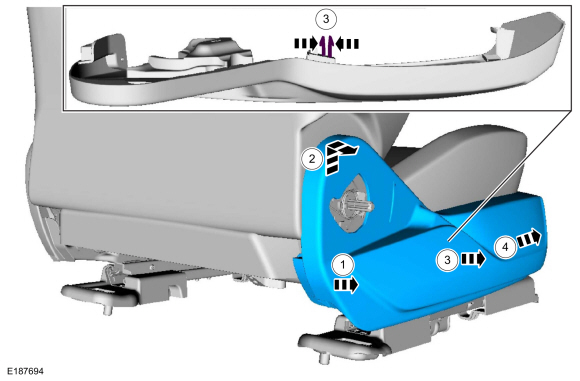

   Снимите боковой щит.

   1. Вытяните заднюю часть бокового экрана.

   2. Крепко возьмитесь за боковой щиток, поднимите его вверх и снимите, отделяя боковой щиток от кронштейна кресла.

   3. Если есть.
      Снизу сожмите фиксаторы вместе и вытащите боковой щиток.

   4. Сдвиньте боковой щиток вперед.


Сиденья с подогревом

1. Отсоедините электрический разъем обогрева сиденья.


Все места

1. ПРИМЕЧАНИЕ: Показаны сиденья с электроприводом, остальные аналогичны.

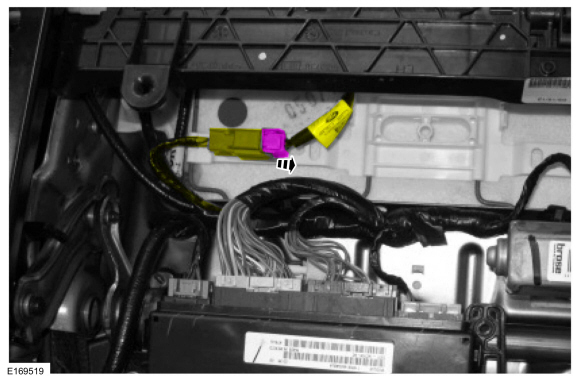

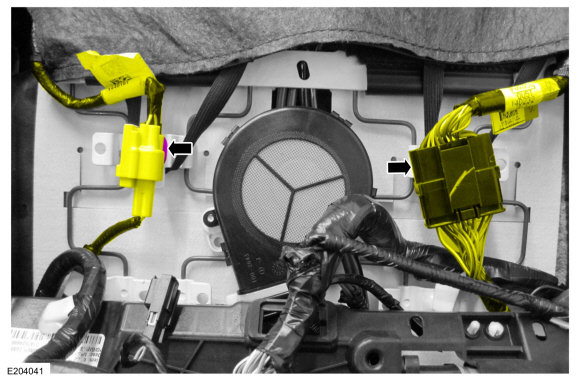

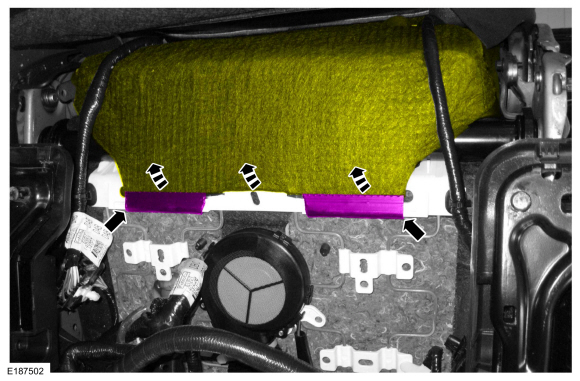

   Отсоедините фиксаторы электрических разъемов и отложите жгуты проводов в сторону.

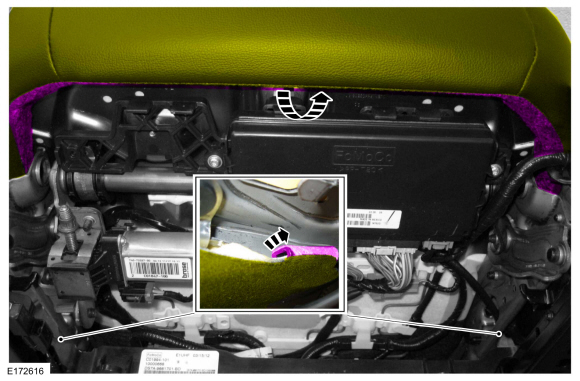

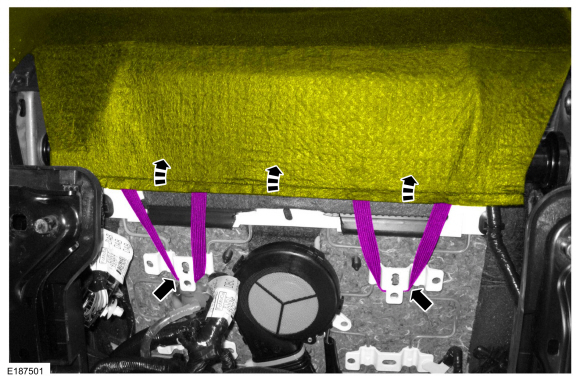

1. Отсоедините ремни обивки спинки и поверните обивку спинки вверх.


1. Отсоедините J-образные зажимы и отложите чехол подушки в сторону.


1. ПРИМЕЧАНИЕ: Для пассажирских сидений, оборудованных сервисным комплектом OCS, OCS прикрепляется к нижней части пеноматериала подушки сиденья.

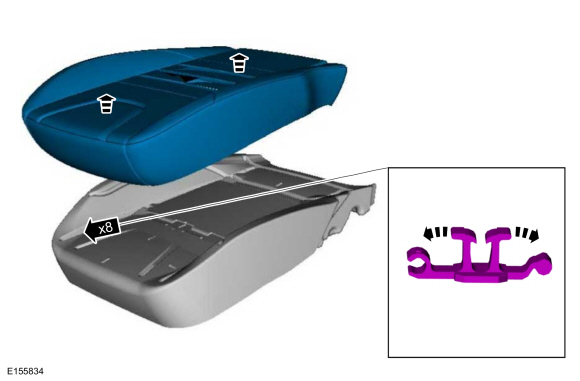

   Освободите J-образные зажимы и поверните переднюю часть чехла подушки сиденья вместе с пеной в сборе вверх.


Сиденье водителя и пассажирское сиденье с OEM (производитель оригинального оборудования) OCS (система классификации пассажиров)

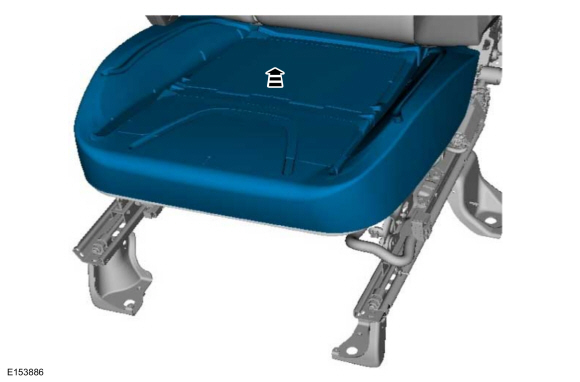

1. Снимите чехол подушки сиденья и поролон в сборе.


сервисный комплект ОКС

1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

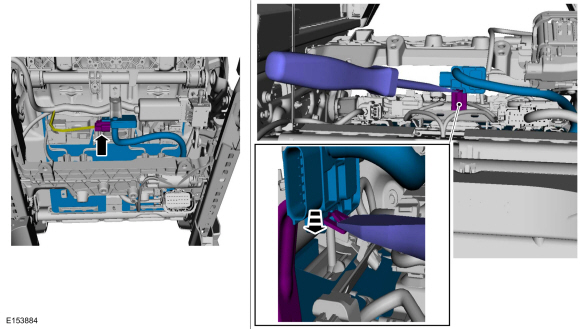

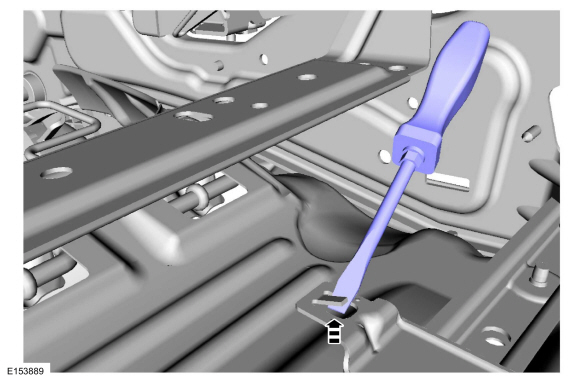

   Отсоедините электрический разъем, отогните язычок кронштейна и снимите датчик OCS с кронштейна.

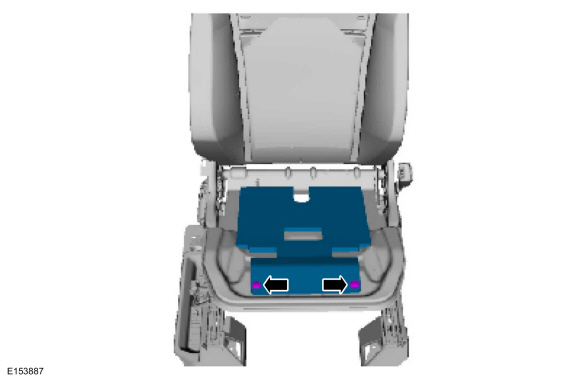

1. Снимите штифтовые фиксаторы OCS.


1. ПРИМЕЧАНИЕ: Обратите внимание на расположение шланга OCS и косички нагревательного мата (если имеется), когда он проходит через пружины сиденья для правильной установки.

   Если есть.

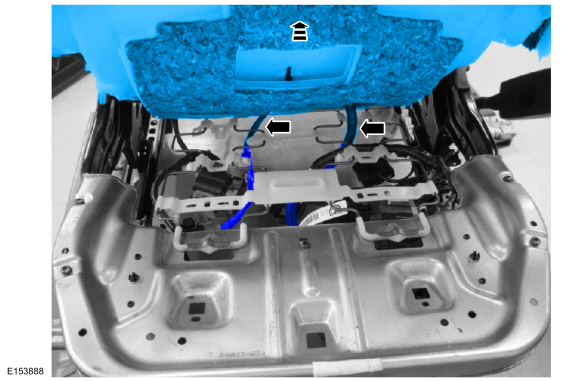

   Проложите шланг OCS, датчик и жгут проводов коврика подушки сиденья с подогревом между опорными проводами направляющей сиденья и снимите OCS, чехол подушки сиденья и пенопласт в сборе.


Все места

1. УВЕДОМЛЕНИЕ: Будьте осторожны при отделении подушки сиденья от крюк и стрела или крюк могут быть оторваны от пеноматериала подушки сиденья.

   ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Освободите крючки и снимите чехол подушки сиденья.


Монтаж

Все места

1. Для установки выполните процедуру удаления в обратном порядке.


Пассажирское место

УВЕДОМЛЕНИЕ: Перед установкой OCS осмотрите камеру OCS, чашу подушки сиденья и узел опоры на наличие посторонних предметов. к чаше подушки сиденья. Удалите все посторонние предметы. Несоблюдение эти инструкции могут привести к неправильной работе OCS и сбою системы.

1. Не отключайте SRS после установки сиденья.


1. Отогните язычок кронштейна датчика OCS назад.


1. ПРЕДУПРЕЖДЕНИЕ: Части системы классификации пассажиров (OCS) откалиброван в сборе и подлежит замене только в конфигурации они проданы. Никогда не разделяйте части сборки. Несоблюдение эта инструкция может привести к неправильной работе OCS и повышает риск серьезной травмы или смерти в результате аварии.

   ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что ремонт сиденья переднего пассажира в сборе, сиденье и все прикрепленные компоненты (подголовник, сиденье боковой щиток и т. д.) правильно собраны, а сиденье правильно установлен на автомобиль перед использованием системного сброса для обнуления сиденья масса. Несоблюдение этих инструкций может привести к неправильному работу системы классификации пассажиров (OCS) и увеличивает риск серьезной травмы или смерти в результате аварии.

   УВЕДОМЛЕНИЕ: Во избежание сбоя системы примите следующие меры предосторожности перед выполнением сброса OCS.

   • Убедитесь, что напряжение на OCSM больше 8 вольт и меньше 18 вольт.
   • Убедитесь, что OCS не ниже 42,8 °F ( 6 °С) или выше 96,7 °F ( 36 °C) при инициировании OCS процесс сброса. Если автомобиль подвергался воздействию сильного холода или жары температуры, транспортное средство должно подвергаться воздействию и храниться при температуре между 42,8 °F ( 6 °С) до 96,7 °F ( 36 °С) не менее 30 минут.
   • Убедитесь, что на пассажирском сиденье ничего нет до и во время процесса сброса OCS.
   • Перед выполнением сброса OCS убедитесь, что прошло не менее 8 секунд после включения зажигания.
   С помощью диагностического сканера выполните сброс OCS. Выключите зажигание после сброса OCS.


1. Если первая попытка сброса системы была успешной, перейдите к подтверждению SRS.


1. Если первая попытка сброса системы не увенчалась успехом, проведите тщательный визуальный осмотр OCS. разъем и проводка на предмет повреждений, шланг датчика давления на перегибы и/или повреждения, а также жгут проводов, связанный с сиденьем, и жгут проводов кузова клеммы и разъемы на наличие повреждений. Устраните все обнаруженные проблемы и переходите к следующему шагу.


1. Выполните второй сброс OCS. Если вторая попытка не увенчалась успехом, установите новый сервисный комплект OCS.
   См.: Датчик системы классификации пассажиров (OCS) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).


1. Докажите SRS переключив зажигание из положения ON в положение OFF. Подождите 10 секунд, затем включите включить зажигание и следить за индикатором подушки безопасности с помощью установлены подушки безопасности. Индикатор подушки безопасности горит постоянно в течение примерно 6 секунд, а затем выключается. При наличии неисправности SRS контрольный индикатор подушек безопасности не загорается, горит постоянно или мигает.


1. • Если SRS неисправность присутствует, либо не загорается контрольная лампа подушки безопасности, либо постоянно горит или мигает. Мигание может не произойти, пока примерно через 30 секунд после выключения зажигания из положения OFF в НА. Если это произойдет, диагностируйте и устраните все неисправности SRS, прежде чем приступать к другому ремонту.

   • Если после включения зажигания в течение 30 секунд, индикатор предупреждения о подушке безопасности не горит, звуковой сигнал или сообщение SRS не отображаются в центре сообщений, неисправность SRS отсутствует.

   • Если индикатор предупреждения о подушке безопасности не работает, а система SRS неисправность, раздается звуковой сигнал в виде 5 наборов по 5 гудков или сообщение отображается в центре сообщений. В этом случае диагностируйте и отремонтируйте индикатор подушки безопасности и любые неисправности SRS, прежде чем приступать к другому ремонту.


1. С помощью диагностического сканера удалите все Непрерывные Диагностические коды неисправностей памяти (CMDTC) для всех модулей.
