Ford Fusion: топливный бак и трубопроводы — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 / топливопроводы. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Бензиновые и бензино-этанольные топливные системы Меры предосторожности по охране труда и технике безопасности (100-00 Общая информация, описание и эксплуатация).


1. Снимите топливный бак.
   См.: Топливный бак (310-01A Топливный бак и трубопроводы — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).


1.

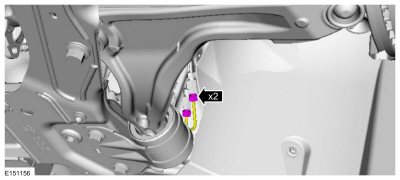

   • Отсоедините тормозные магистрали.
     Крутящий момент: 133 фунта на дюйм (15 Нм)
   • Отсоедините электрический разъем и фиксатор топливопровода.

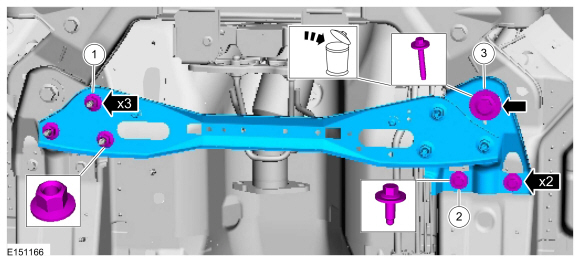

1. 1. Удалите орехи.
      Крутящий момент: 33 фунта-фута (45 Нм)
   2. Снимите болты.
      Крутящий момент: 44 фунт-фута (60 Нм)

   3. ПРИМЕЧАНИЕ: Отменить указанный компонент. Соблюдайте местные правила утилизации.

      Снимите болт и поперечину.
      Крутящий момент:
      Этап 1: 76 фунт-футов (103 Нм)
      Этап 2: 270°

1. Отсоедините тормозные магистрали.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. Снимите кожух двигателя.


1. Снимите выпускную трубу воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).


1. ПРИМЕЧАНИЕ: Некоторое количество остаточного топлива может оставаться в топливных трубках. после сброса давления в топливной системе. При отключении или удалении любые топливные трубки, осторожно слейте остаточное топливо в подходящую контейнер.

   Отсоедините быстроразъемные соединения.
   См.: Быстроразъемная муфта (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1.

   1. Отсоедините фиксатор топливопровода.

   2. Отсоедините и выбросьте фиксаторы топливопровода. крепление к днищу. Снимите топливопроводы с автомобиля.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Прокачайте тормозную систему.
   См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).
