Ford Fusion: топливный бак и трубопроводы — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 / топливный бак. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Шаги удаления в этой процедуре могут содержать шаги установки.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Бензиновые и бензино-этанольные топливные системы Меры предосторожности по охране труда и технике безопасности (100-00 Общая информация, описание и эксплуатация).


1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Слейте топливный бак.
   См.: Слив топливного бака (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).

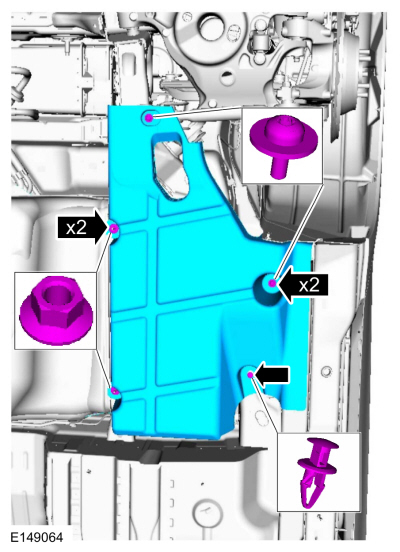

1. Снимите фиксаторы и брызговик.

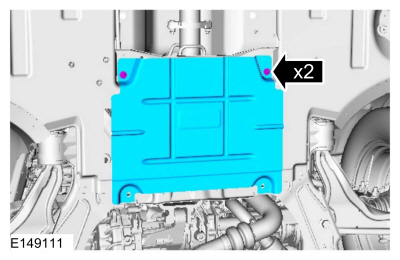

1. Снимите фиксаторы и воздушный дефлектор.

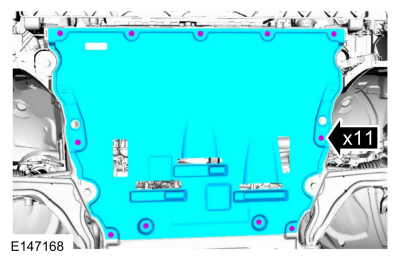

1. Снимите фиксаторы и тепловой экран.


1. Снимите выхлоп.
   См.: Глушитель и выхлопная труба (309-00A Выхлопная система — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).


1. Если есть.

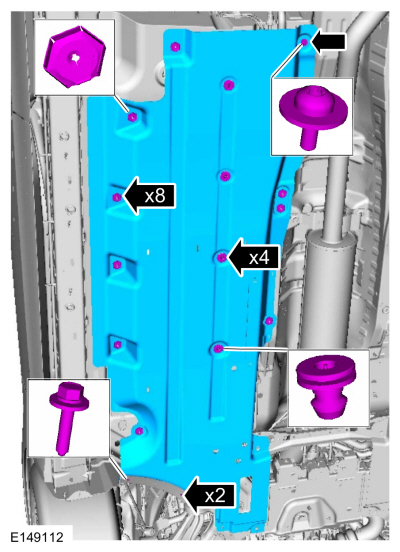

   Снимите фиксаторы, клипсу и воздушный дефлектор.

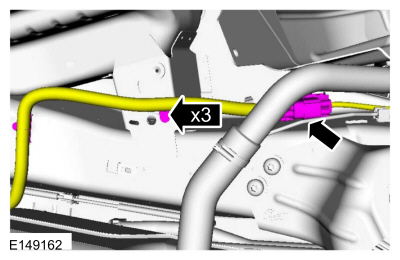

1. Отсоедините электрический разъем и отложите жгут проводов в сторону.

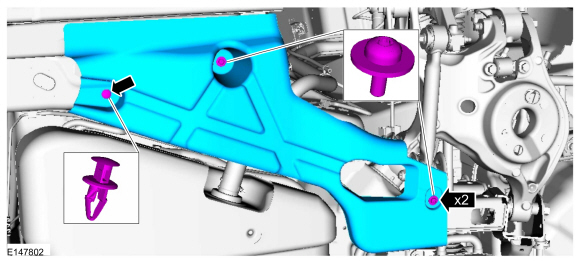

1. Снимите фиксаторы и дефлектор.


1. УВЕДОМЛЕНИЕ: Не снимайте хомут на заливной горловине топливного бака. трубка шланга к соединению топливного бака. Пластиковый бак восприимчив к повреждение с чрезмерной затяжкой и/или многократными повторными затяжками.

   • Ослабьте хомут и отсоедините шланг от заливной горловины топливного бака.

   • См.: Муфты с пружинным замком (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).
     См.: Быстроразъемная муфта (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).

   • Снимите болты крепления ремня топливного бака.
     Используйте общее оборудование: силовой домкрат
     Используйте общее оборудование: Хомут(ы) для шланга
     Крутящий момент:
     1.: 35 фунтов на дюйм (4 Нм)
     2.: 18 фунт-футов (25 Нм)

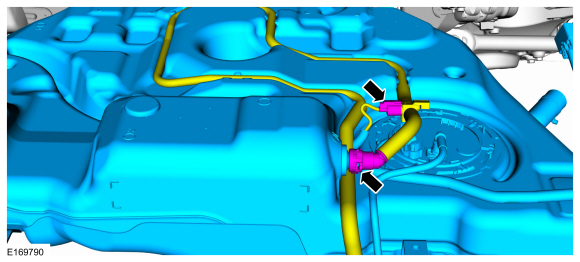

1. Опустите топливный бак настолько, чтобы отсоединить электрический разъем и паропроводы. Снимите топливный бак.
   См.: Быстроразъемная муфта (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).
   Используйте общее оборудование: силовой домкрат

Монтаж

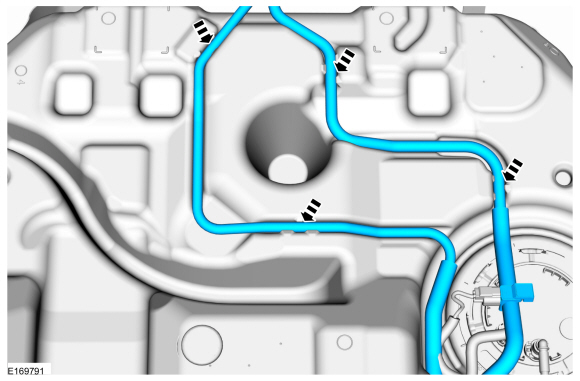

1. ПРИМЕЧАНИЕ: Перед установкой болтов ремня топливного бака убедитесь, что что паропроводы правильно расположены в верхней части топливного бака. бак.

   Для установки выполните процедуру удаления в обратном порядке.
