Ford Fusion: генератор и регулятор / шкив генератора. Снятие и установка

Удаление

1. Снимите генератор.
   См.: Генератор — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 (414-02 Генератор и регулятор, снятие и установка).
   См.: Генератор — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4 (414-02 Генератор и регулятор, снятие и установка).
   См.: Генератор — 2,5 л Duratec (125 кВт/170 л.с.) (414-02 Генератор и регулятор, Снятие и установка).
   См.: Генератор — 2,7 л EcoBoost (238 кВт/324 л.с.) (414-02 Генератор и регулятор, Снятие и установка).

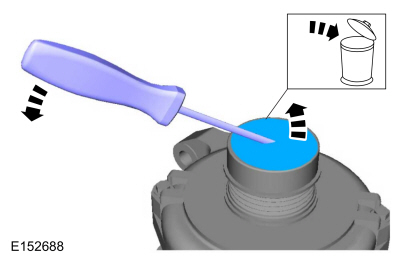

1. Используя маленькую отвертку или аналогичный инструмент, вставьте инструмент через резиновую кнопку в центре крышки шкива и подденьте с шапки. Выбросьте колпачок. Если сцепление в порядке.


1. УВЕДОМЛЕНИЕ: Не вставляйте ничего в ребра генератора, чтобы предотвратить вращение ротора внутри генератора. Вставка предметов в генератор может привести к повреждению генератор.

   ПРИМЕЧАНИЕ: Вал и ротор будут вращаться при снятии.

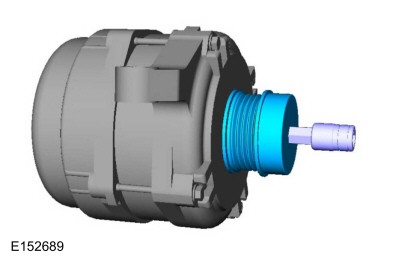

   С помощью шестигранника на 17 мм и ударного пистолета снимите шкив сцепления. Пара коротких очередей из ударного пистолета удалит шкив сцепления.


Монтаж

1. Установите шкив и запустите вручную.


1. УВЕДОМЛЕНИЕ: Не вставляйте ничего в ребра генератора, чтобы предотвратить вращение ротора внутри генератора. Вставка предметов в генератор может привести к повреждению генератор.

   ПРИМЕЧАНИЕ: Вал и ротор будут вращаться во время установки.

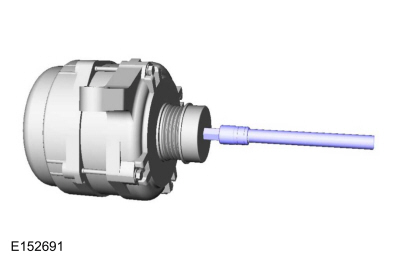

   Удерживая внешний диаметр шкива сцепления, затяните шкив сцепления с помощью шестигранника на 17 мм, динамометрической палки 75 Нм и ударный пистолет в течение 3-4 секунд. Это обеспечивает правильный крутящий момент. было применено.
   Крутящий момент: 55 фунт-футов (75 Нм)

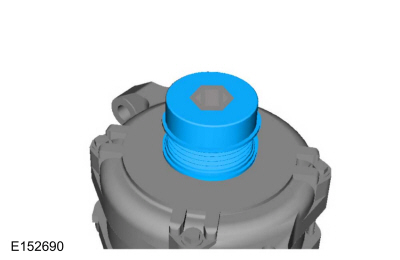

1. Установите новый колпачок на шкив резиновой кнопкой внутрь.


1. Установите генератор.
   См.: Генератор — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 (414-02 Генератор и регулятор, снятие и установка).
   См.: Генератор — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4 (414-02 Генератор и регулятор, снятие и установка).
   См.: Генератор — 2,5 л Duratec (125 кВт/170 л.с.) (414-02 Генератор и регулятор, Снятие и установка).
   См.: Генератор — 2,7 л EcoBoost (238 кВт/324 л.с.) (414-02 Генератор и регулятор, Снятие и установка).
