Ford Fusion: Двигатель — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 / поршневой. Разборка и сборка узлов

Руководство по обслуживанию Ford Fusion 2013–2020 гг. / Силовой агрегат / Двигатель / Двигатель — 1,5 л EcoBoost (118 кВт/160 л.с.) — I4 / Поршень. Разборка и сборка узлов

Материалы

Имя Спецификация
Моторное масло — SAE 5W-20 — полусинтетическое моторное масло
ХО-5W20-Q1SP 		WSS-M2C945-B1

РАЗБОРКА

  1. Снимите и выбросьте поршневые кольца.
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies
    • Снимите и выбросьте фиксаторы поршневого пальца.
    • Снимите поршневой палец.
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies

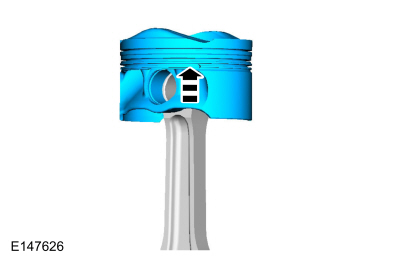

  1. Снимите поршень с шатуна.
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies
  1. Осмотрите поршень и шатун.
    См.: Проверка поршня (303-00 Система двигателя — общая информация, общие процедуры).
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies

СБОРКА

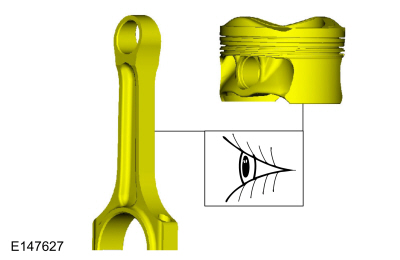

  1. Указывает на переднюю часть двигателя.
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies

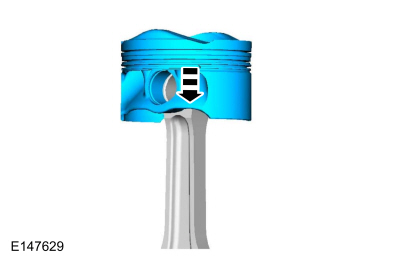

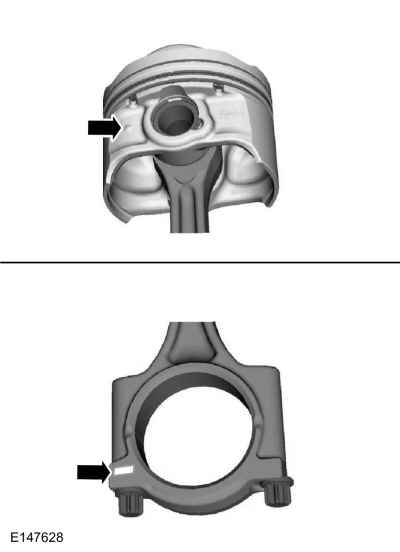

  1. Установите поршень на шатун.
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies
  1. Смажьте чистым моторным маслом и установите поршневой палец.
    Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies
  1. Установите новые фиксаторы поршневого пальца.
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies
  1. Смажьте чистым моторным маслом и установите новые поршневые кольца.
    Материал: Моторное масло — SAE 5W-20 — синтетическое моторное масло / ХО-5W20-Q1SP (ВСС-M2C945-B1)
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies

  1. ПРИМЕЧАНИЕ: Верхнее и нижнее компрессионные кольца должны быть снабжены идентификационными метками на верхней стороне.

    ПРИМЕЧАНИЕ: Стрелки обращены к передней части двигателя.

    ПРИМЕЧАНИЕ: Совместите поршневые кольца на поршне.

    1. Расположение верхнего зазора компрессионного кольца.
    1. Нижнее расположение зазора компрессионного кольца.
    1. Расположение кольцевого зазора верхнего маслосъемного сегмента.
    1. Расположение зазора расширительного кольца.
    1. Расположение кольцевого зазора нижнего маслосъемного сегмента.
Ford Fusion. Piston. Disassembly and Assembly of Subassemblies
