Ford Fusion: Ремонт листового металла задней части кузова / Левая боковая панель. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. Удалите следующие элементы.
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).
   См.: Задний бампер (501-19 Бамперы) .
   См.: Задний фонарь в сборе — 4-дверный (417-01 Наружное освещение) .
   См.: Заливная горловина топливного бака (310-01C Топливный бак и трубопроводы — 2,5 л Duratec (125 кВт/170 л. с.), Снятие и установка).
   См.: Подушка заднего сиденья (501-10B Задние сиденья, Снятие и установка).


1. Переместите ковровое покрытие и жгут проводов подальше от рабочей зоны.


1. Аккуратно обрежьте внешнюю панель только так, как указано.
   Используйте общее оборудование: пневматическая пила

1. Просверлите точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. Просверлите точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. Просверлите точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. Разорвите клейкую связь и снимите боковую панель.
   Используйте общее оборудование: фен.

Монтаж

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).


1. Обрежьте сменную панель, чтобы она подходила для ремонта.


1. Просверлите отверстия для сварки пробкой в ​​сменной пластине жесткости.
   Используйте общее оборудование: сверло 8 мм.

1. Установите, правильно расположите, зажмите и приварите сменную пластину жесткости.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Просверлите дюбелем отверстия в сменной панели.
   Используйте общее оборудование: сверло 8 мм.

1. Просверлите дюбелем отверстия в сменной панели.
   Используйте общее оборудование: сверло 8 мм.

1. Нанесите клей.
   Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121

1. Установите секцию боковой панели, закрепите на месте и выполните точечную сварку.
   Используйте общее оборудование: плоскогубцы с фиксатором
   Используйте основное оборудование: оборудование для контактной точечной сварки.

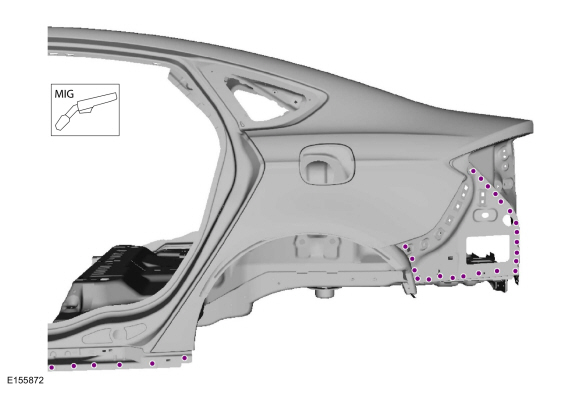

1. Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Установите сварные швы.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Установите точечные сварные швы.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

1. Стачайте сварные швы, как указано.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG

1. Отделка металла по мере необходимости с использованием стандартных методов отделки металла.


1. Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Выполните повторную окраску с использованием системы окраски, одобренной Ford.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Переместите ковровое покрытие и жгут проводов.


1. Установите следующие элементы.
   См.: Подушка заднего сиденья (501-10B Задние сиденья, Снятие и установка).
   См.: Заливная горловина топливного бака (310-01C Топливный бак и трубопроводы — 2,5 л Duratec (125 кВт/170 л. с.), Снятие и установка).
   См.: Задний фонарь в сборе — 4-дверный (417-01 Наружное освещение) .
   См.: Задний бампер (501-19 Бамперы) .
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).
   См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
