Радиатор. Снятие и установка

Специальные инструменты) / Общее оборудование

Устройство для снятия/установки шланговых хомутов

Удаление

1. 1
   См.: Меры предосторожности по охране труда и технике безопасности системы охлаждения двигателя (100-00 Общая информация, описание и эксплуатация).
2. 2
   Снимите радиатор САС.
   См.: Радиатор охладителя наддувочного воздуха (CAC) (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
3. 3
   Снимите воздухоочиститель.
   См.: Воздушный фильтр (303-12A Распределение и фильтрация впускного воздуха — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Снятие и установка).
4. 4
   Отсоедините электрические разъемы, освободите хомут и отсоедините верхний шланг радиатора.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.



5. 5

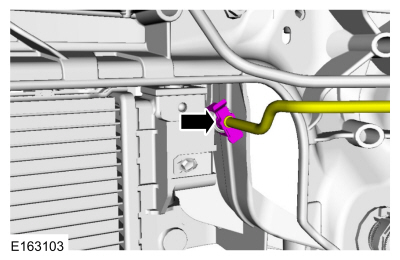

   Нажмите на язычок и отсоедините трубку охлаждающей жидкости.



6. 6
   Выверните болт и отложите охладитель трансмиссионной жидкости в сторону.
   Крутящий момент: 44 фунта на дюйм (5 Н·м)



7. 7
   Ослабьте хомут и отсоедините шланг охлаждающей жидкости. Отсоедините шланги от фиксаторов.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.



8. 8
   Отсоедините электрический разъем реле давления кондиционера и снимите болты.
   Крутящий момент: 53 фунта на дюйм (6 Н·м)



9. 9

   Снимите двигатель вентилятора охлаждения и кожух.


   1. Снимите болт.
      Крутящий момент: 53 фунта на дюйм (6 Н·м)

   2. Расположите радиатор по направлению к передней части автомобиля.

   3. Снимите двигатель вентилятора охлаждения и кожух.



10. 10
    Выверните болт, освободите хомут и отсоедините нижний шланг радиатора.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
    Крутящий момент: 62 фунта на дюйм (7 Н·м)



11. 11
    Подоприте конденсатор кондиционера, снимите болты и радиатор с автомобиля.
    Крутящий момент: 53 фунта на дюйм (6 Н·м)



12. 12

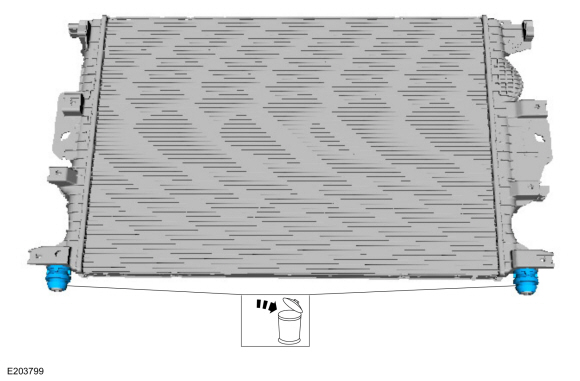

    Снимите и выбросьте нижние изоляторы радиатора.



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
