Ford Fusion: цельный кузов, подрамник и система крепления / задний подрамник — полный привод. Снятие и установка

Специальные инструменты) / Общее оборудование

	300-ОТК1585АЭ Лифт силового агрегата
Деревянный блок

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

1. С обеих сторон. Снимите заднюю полуось.
   См.: Задняя полуось (205-05 Задние полуоси, снятие и установка).


1. С обеих сторон. Удалите звено пальца ноги.
   См.: Тяга схождения (204-02 Задняя подвеска, снятие и установка).


1. С обеих сторон. Снимите пружину.
   См.: Пружина (204-02 Задняя подвеска, снятие и установка).


1. Снимите глушитель и выхлопную трубу.
   См.: Глушитель и выхлопная труба (309-00B Выхлопная система — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4, Снятие и установка).
   См.: Глушитель и выхлопная труба (309-00B Выхлопная система — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4, Снятие и установка).


1. Снимите стабилизатор поперечной устойчивости.
   См.: Задний стабилизатор поперечной устойчивости (204-02 Задняя подвеска, снятие и установка).


1. С обеих сторон. Снимите датчик высоты задней подвески.
   См.: Датчик высоты задней подвески (204-05 Подвеска автомобиля, снятие и установка).


1. Если есть.

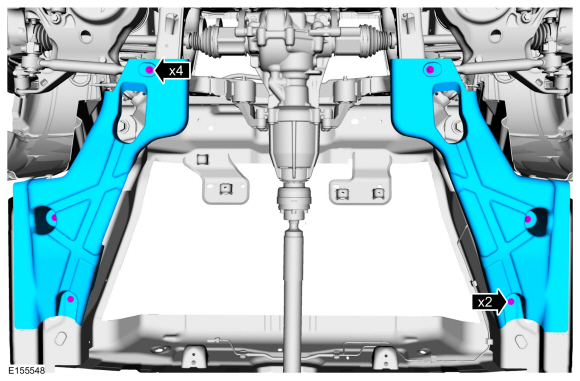

   Снимите фиксаторы и защиту днища.


1. Снимите фиксаторы и защитные кожухи днища.

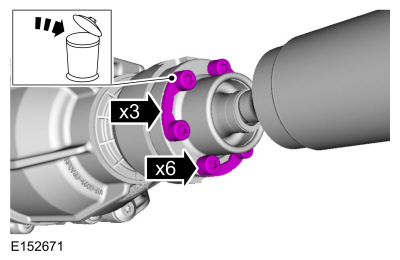

1. Снимите и выбросьте фиксаторы приводного вала к RDU (блоку заднего привода).


1. ПРИМЕЧАНИЕ: Не снимайте карданный вал с фланца шестерни, потянув за трубку карданного вала. Это может привести к повреждению ШРУСа.

   1. Отметьте индексом приводной вал и фланец шестерни.

   2. С помощью отвертки отделите приводной вал от фланца шестерни.

   3. Отложите в сторону и поддержите карданный вал.


1. Отсоедините электрический разъем RDU.

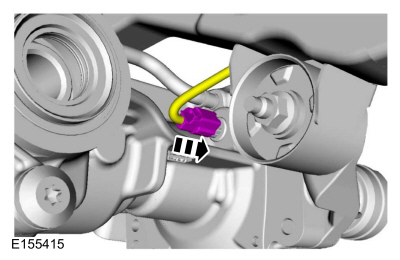

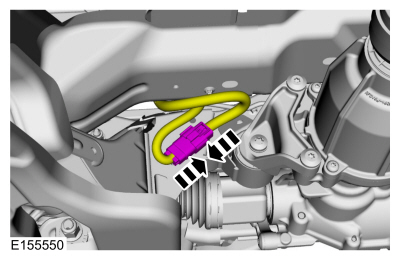

1. Отсоедините электрический разъем.


1. С обеих сторон.

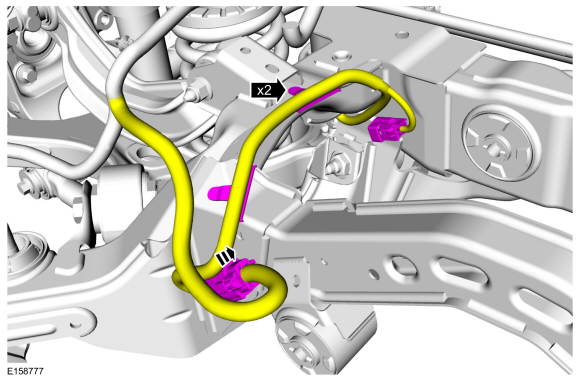

   Отсоедините фиксатор жгута и отсоедините электрические разъемы.


1. Отсоедините фиксаторы жгута и отсоедините электрические разъемы.


1. ПРИМЕЧАНИЕ: Отметьте подрамник индексом для справки во время установки.

   С обеих сторон.

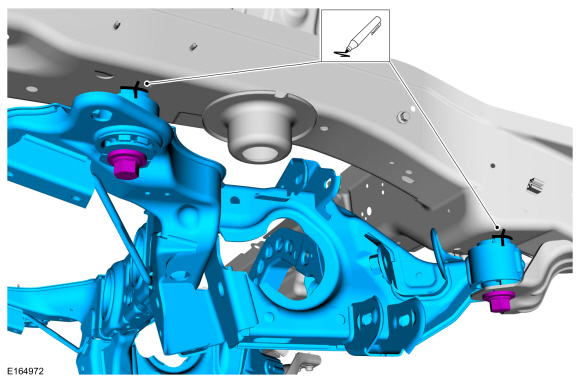

   Отметьте положение заднего подрамника.

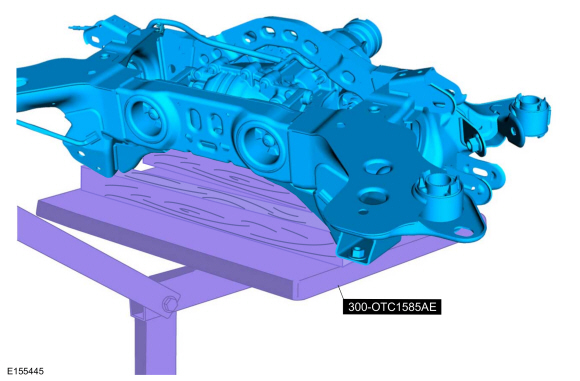

1. Поместите подъемник силового агрегата и деревянные бруски под задний подрамник.
   Используйте специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

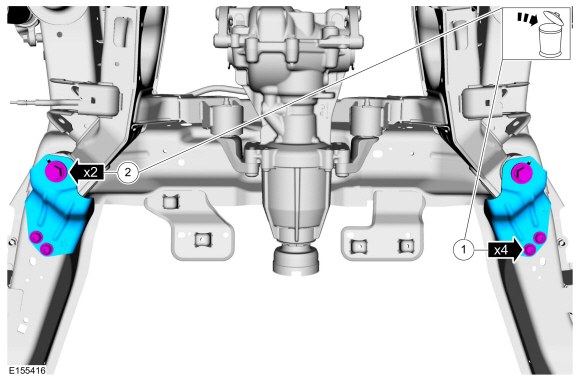

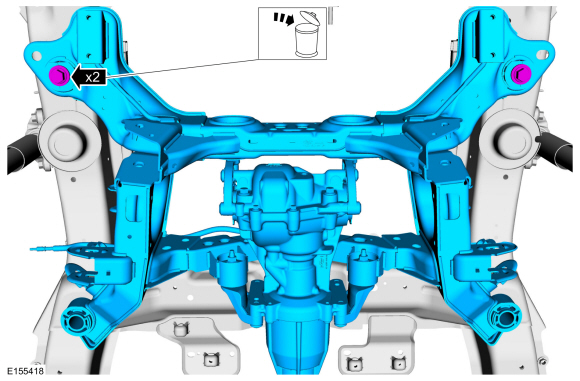

1. 1. Снимите и выбросьте болты крепления заднего кронштейна подрамника.

   2. Снимите и выбросьте передние болты заднего подрамника.


1. Снимите и выбросьте задние болты заднего подрамника.


1. Опустите задний подрамник.
   Используйте специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

Монтаж

1. Частично приподнимите задний подрамник и установите его на автомобиль.
   Используйте специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

1. С обеих сторон.
   Совместите метки, сделанные при снятии.


1. 1. Расположите кронштейны и установите новые передние болты заднего подрамника.
      Крутящий момент: 129 фунт-футов (175 Нм)
   2. Установите болты кронштейна.
      Крутящий момент: 41 фунт-фут (55 Нм)

1. Установите задние болты заднего подрамника.
   Крутящий момент: 129 фунт-футов (175 Нм)

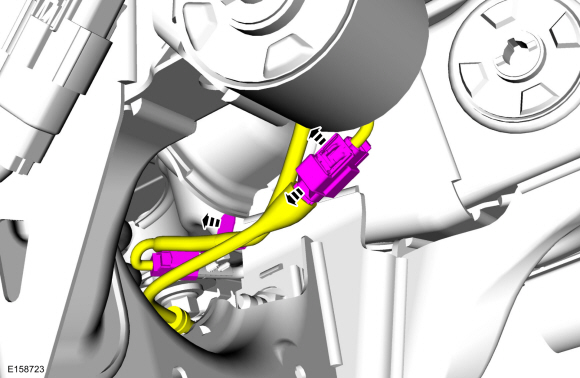

1. Прикрепите фиксаторы жгута и соедините электрические разъемы.


1. С обеих сторон.
   Прикрепите фиксатор жгута и соедините электрические разъемы.


1. Подсоедините электрический разъем.


1. Подсоедините электрический разъем RDU.


1. ПРИМЕЧАНИЕ: Совместите контрольную метку, сделанную во время снятия.

   Установите карданный вал на фланец RDU.

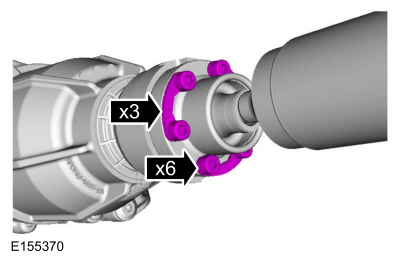

1. Установите новые фиксаторы карданного вала на RDU.
   Крутящий момент: 26 фунт-футов (35 Нм)

1. Установите защитные кожухи днища и фиксаторы.


1. Если есть.
   Установите защиту днища и фиксаторы.


1. С обеих сторон. Установите датчик высоты задней подвески.
   См.: Датчик высоты задней подвески (204-05 Подвеска автомобиля, снятие и установка).


1. Установите задний стабилизатор поперечной устойчивости.
   См.: Задний стабилизатор поперечной устойчивости (204-02 Задняя подвеска, снятие и установка).


1. Установите глушитель и выхлопную трубу.
   См.: Глушитель и выхлопная труба (309-00B Выхлопная система — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4, Снятие и установка).
   См.: Глушитель и выхлопная труба (309-00B Выхлопная система — 2,0 л EcoBoost (184 кВт/250 л. с.) — MI4, Снятие и установка).


1. С обеих сторон. Установите пружину.
   См.: Пружина (204-02 Задняя подвеска, снятие и установка).


1. С обеих сторон. Установите звено пальца ноги.
   См.: Тяга схождения (204-02 Задняя подвеска, снятие и установка).


1. С обеих сторон. Установите заднюю полуось.
   См.: Задняя полуось (205-05 Задние полуоси, снятие и установка).


1. Откалибруйте подвесную систему. Подключить сканер и выполните процедуру калибровки дорожного просвета. Следите за сканером направления.
