Ford Fusion: Топливная система – Общая информация – 1,5 л EcoBoost (118 кВт/160 л.с.) – I4 / Муфты с пружинным замком. Общие процедуры

Специальные инструменты) / Общее оборудование

310-250 Инструмент для отсоединения топливной магистрали ТКИТ-2012А-ФЛ ТКИТ-2012А-РЯД

Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей трубок для жидкости или паров обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя. Нанесите чистое моторное масло на конец трубки перед тем, как вставить трубку в соединитель.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Бензиновые и бензино-этанольные топливные системы Меры предосторожности по охране труда и технике безопасности (100-00 Общая информация, описание и эксплуатация).


1. При обслуживании пружинного замка трубки жидкого топлива сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. ПРИМЕЧАНИЕ: Всегда оборачивайте соединение топливопровода полотенцем перед его отсоединением.

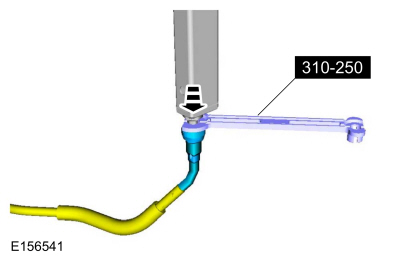

   Установите инструмент для отсоединения топливопровода на трубку и нажмите на муфту с пружинным замком, чтобы освободить ее.
   Используйте специальный сервисный инструмент: 310-250 Инструмент для отсоединения топливной магистрали.

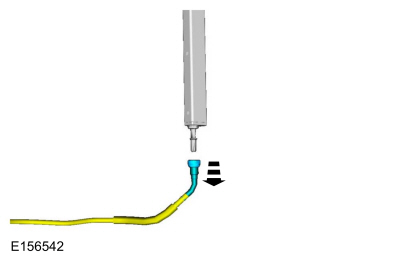

1. Отделите муфту с пружинным замком от трубки.


Соединять

1. Выровняйте и наденьте муфту с пружинным замком на трубу до полной посадки.


1. Потяните за муфту, чтобы убедиться, что она полностью зацеплена.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
