Ford Fusion: топливная система — общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4 / быстроразъемная муфта. Общие процедуры

Отключить

ПРИМЕЧАНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

ПРИМЕЧАНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

ПРИМЕЧАНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 1

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Бензиновые и бензино-этанольные топливные системы Меры предосторожности по охране труда и технике безопасности (100-00 Общая информация, описание и эксплуатация).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. ПРИМЕЧАНИЕ: Всегда оборачивайте соединение топливопровода полотенцем перед его отсоединением.

   • Освободите фиксирующие язычки.

   • Поднимите клипсу.

   • Нажмите выпуск.


1. Отсоедините быстроразъемную муфту от трубки.


Соединять

1. Осмотрите и очистите оба конца быстроразъемной муфты.
   Установите быстроразъемную муфту на трубу до упора.


1. ПРИМЕЧАНИЕ: Убедитесь, что фиксатор полностью встал на место и зафиксировался на трубе, потянув за быстроразъемное соединение.

   Вдавите фиксатор в корпус быстроразъемной муфты, пока заподлицо не зафиксируются выступы.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

ПРИМЕЧАНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

ПРИМЕЧАНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

ПРИМЕЧАНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 2

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Бензиновые и бензино-этанольные топливные системы Меры предосторожности по охране труда и технике безопасности (100-00 Общая информация, описание и эксплуатация).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. ПРИМЕЧАНИЕ: Всегда оборачивайте соединение топливопровода полотенцем перед его отсоединением.

   Сожмите стопорные язычки фиксатора быстроразъемной муфты. чтобы освободить запорный механизм и вытолкнуть запорный механизм наружу чтобы освободить трубку.


1. Снимите быстроразъемную муфту с трубы.


Соединять

1. Установите быстроразъемную муфту на трубу до упора.


1. Нажмите на запирающий механизм быстроразъемной муфты, чтобы перевести его в заблокированное положение.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

ПРИМЕЧАНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

ПРИМЕЧАНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

ПРИМЕЧАНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 3

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Бензиновые и бензино-этанольные топливные системы Меры предосторожности по охране труда и технике безопасности (100-00 Общая информация, описание и эксплуатация).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. Освободите стопорный язычок на быстроразъемной муфте и отделите его от фитинга.


Соединять

1. Освободите стопорный язычок и установите быстроразъемную муфту на фитинг.


1. Поместите блокировочный язычок в заблокированное положение.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

ПРИМЕЧАНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

ПРИМЕЧАНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

ПРИМЕЧАНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 4

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Бензиновые и бензино-этанольные топливные системы Меры предосторожности по охране труда и технике безопасности (100-00 Общая информация, описание и эксплуатация).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. Сожмите стопорные язычки фиксатора быстроразъемной муфты. чтобы освободить запорный механизм и вытолкнуть запорный механизм наружу чтобы освободить трубку.


1. Снимите быстроразъемную муфту с трубы.


Соединять

1. Установите быстроразъемную муфту на трубу.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

ПРИМЕЧАНИЕ: При повторном использовании соединений трубок для жидкости или пара обязательно используйте сжатый воздух для удаления любого постороннего материала из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

ПРИМЕЧАНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

ПРИМЕЧАНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 5

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Бензиновые и бензино-этанольные топливные системы Меры предосторожности по охране труда и технике безопасности (100-00 Общая информация, описание и эксплуатация).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. ПРИМЕЧАНИЕ: Всегда оборачивайте соединение топливопровода полотенцем перед его отсоединением.

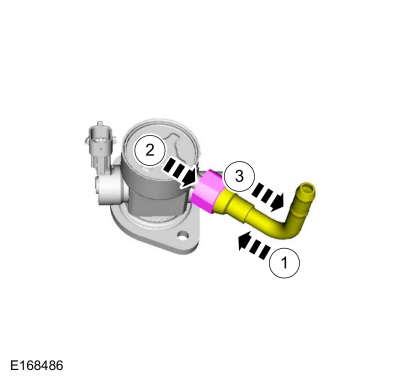

   1. Протолкните трубку внутрь.

   2. Вдавите зажим в быстроразъемное соединение.

   3. Снимите быстроразъемную муфту с фитинга.


Соединять

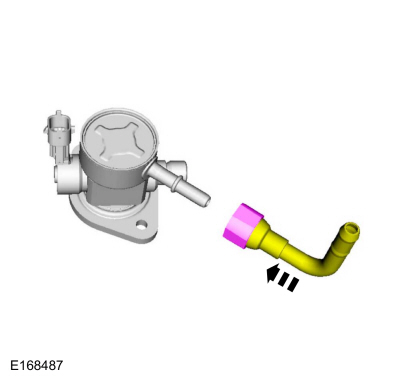

1. Установите быстроразъемную муфту на трубу.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


Отключить

УВЕДОМЛЕНИЕ: При повторном использовании соединителей жидкостных трубок обязательно используйте сжатый воздух для удаления любых посторонних предметов из разъема удерживание области зажима перед отделением от трубки или повреждение может произойти зажим трубки или соединителя.

УВЕДОМЛЕНИЕ: Оборудование для впрыска топлива изготовлено с очень высокой точностью. допуски и тонкие зазоры. Важно, чтобы абсолютный чистота соблюдается при работе с этими компонентами или компонентом может произойти повреждение. Всегда устанавливайте заглушки на любые открытые отверстия или трубы.

УВЕДОМЛЕНИЕ: Не используйте никаких инструментов. Использование инструментов может вызвать деформацию компонентов зажима, что может привести к утечке топлива.

ПРИМЕЧАНИЕ: Тип 6

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.

   См.: Бензиновые и бензино-этанольные топливные системы Меры предосторожности по охране труда и технике безопасности (100-00 Общая информация, описание и эксплуатация).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00A Топливная система — Общая информация — 1,5 л EcoBoost (118 кВт/160 л. с.) — I4, Общие процедуры).


1. Отсоедините кабель заземления аккумуляторной батареи.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1.

   1. Освободите вторичные фиксирующие язычки.

   2. Вытяните основной фиксирующий язычок.


1. Отделите быстроразъемную муфту от трубы.


Соединять

1.

   1. Наденьте быстроразъемную муфту на трубу.

   2. Заблокируйте дополнительный запорный язычок.


1. Подсоедините кабель заземления аккумулятора.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).
