Hyundai Elantra: система зарядки / компоненты генератора и расположение компонентов

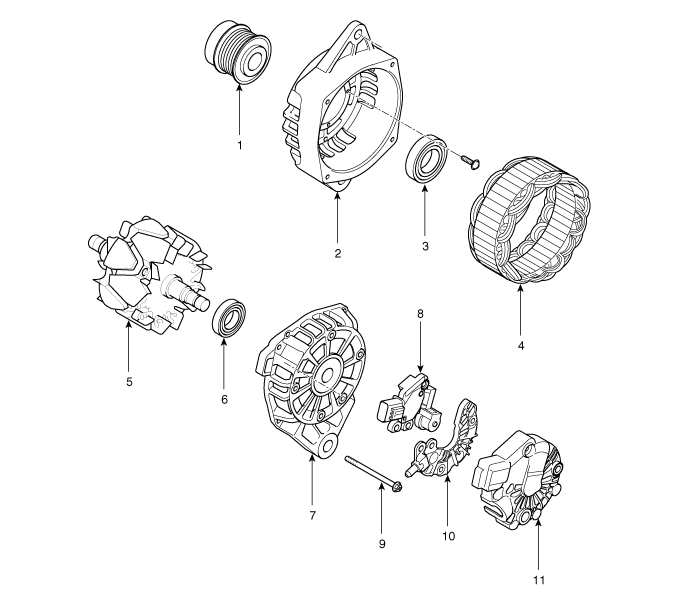

| Компоненты |
|
1. OAD (разъединитель генератора с обгонной муфтой)
2. Передний кронштейн 3. Передний подшипник 4. Статор 5. Ротор 6. Задний подшипник |
7. Задний кронштейн
8. Сборка держателя щетки 9. Сквозной болт 10. Выпрямитель в сборе 11. Задняя крышка |
Технические характеристики генератора
Спецификация
ПараметрСпецификацияНоминальное напряжение 13,5 В, 150 А Скорость использования 1000 ~ 18 000 об/мин Регулятор напряжения IC Регулятор встроенного типа Настройка регулятора Напряжение Внешний режим Re ...
Принципиальные схемы генератора
Принципиальная электрическая схема
•
COM сигнал - Когда
управляя генерируемым напряжением, ECM отправляет данные о целевом напряжении
к генератору через ШИМ-сигнал. (Высокое напряжение: 4 В или ч ...
