Hyundai Elantra: схемы системы зарядки / генератора переменного тока

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Электрическая система двигателя / Система зарядки / Принципиальные схемы генератора

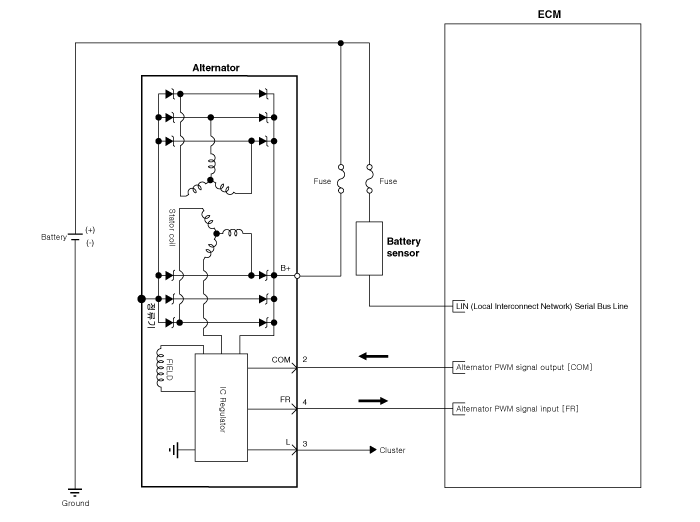

Принципиальная электрическая схема

•
COM-сигнал - Когда управляя генерируемым напряжением, ECM отправляет данные о целевом напряжении к генератору через сигнал ШИМ. (Высокое напряжение: 4 В или выше, низкое напряжение: 2 В или ниже)
•
сигнал ЧР - сигнал активации транзистора внутри генератора контролирует напряжение генерируемого генератором переменного тока для управления током возбуждения перед его посылает сигнал FR в ECM. (При определенных оборотах/электрических нагрузках FR обязанность может оставаться неизменной. Однако чаще число оборотов в минуту, электрическая нагрузка, целевое напряжение и т. д. постоянно меняются в автомобиле, поэтому FR должен тоже постоянно меняю)
•
L сигнал - Включается контрольная лампа аккумулятора на приборной панели, когда аккумулятор заряжается неисправности системы. (Условия включения лампы - перезаряд, переразряд, катушка возбуждения перегорела внутри генератора)
•
клемма В+ - Выходное напряжение от генератора подается на аккумулятор через клемму B+.
Компоненты генератора и их расположение
Компоненты 1. OAD (разъединитель генератора с обгонной муфтой) 2. Передний кронштейн3. Передний подшипник4. Статор5. Ротор6. Задний подшипник7. Задний кронштейн8. Узел держателя щетки9. Через Болт10. Выпрямитель в сборе 11 ...
Процедуры ремонта генератора
Удаление 1. Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. 2. Снимите приводной ремень. (См. Механическая система двигателя — «Приводной ремень») 3. Отключите альтер...
