Hyundai Elantra: Система смазки / Компоненты и расположение компонентов

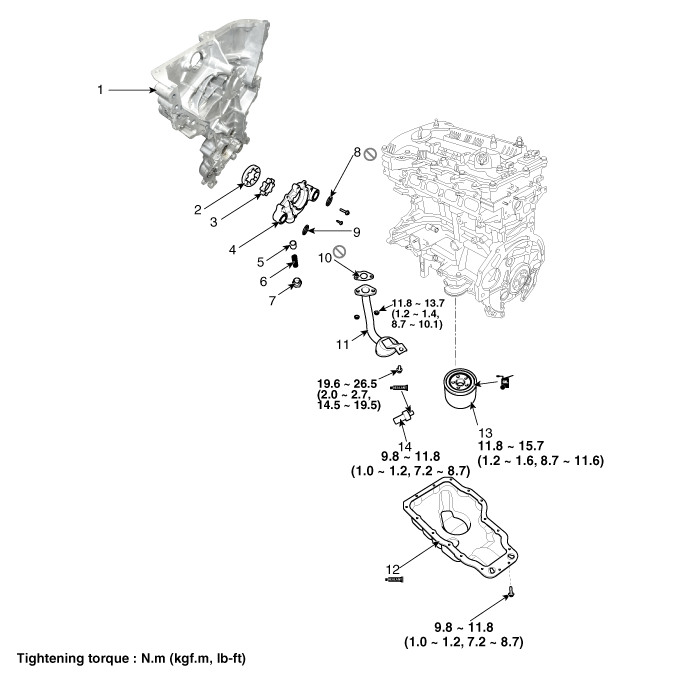

| Компоненты |
|
1. Крышка цепи ГРМ
2. Внешний ротор 3. Внутренний ротор 4. Крышка масляного насоса 5. Разгрузочный плунжер 6. Разгрузочная пружина 7. Разгрузочная заглушка |
8. Уплотнительное кольцо (сторона всасывания)
9. Уплотнительное кольцо (сторона нагнетания) 10. Прокладка масляного экрана 11. Масляный экран 12. Масляный поддон 13. Масляный фильтр 14. Датчик давления масла (OPS) |
Система смазки
...
Диаграмма потока
Схемы моторного масла...
