Hyundai Elantra: Размеры кузова / Кузовной ремонт передней части кузова

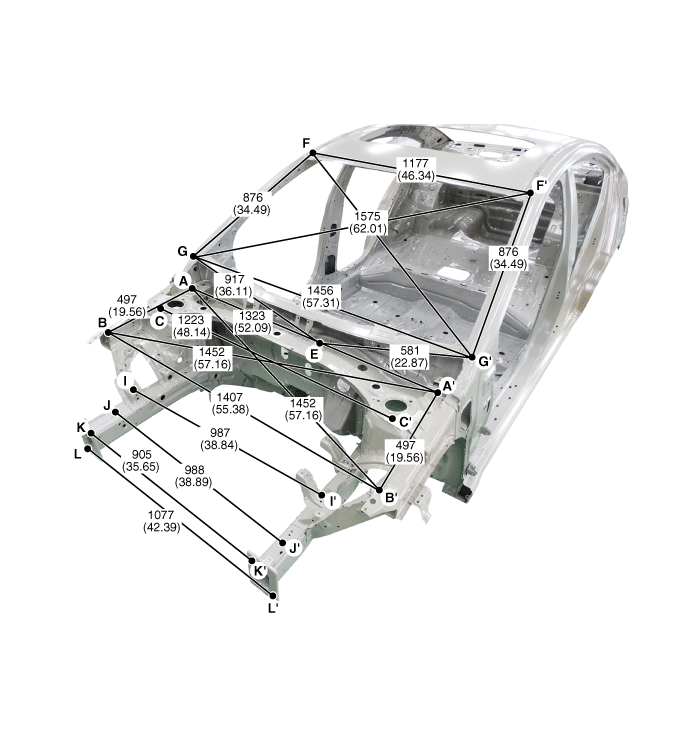

| Передний корпус А |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

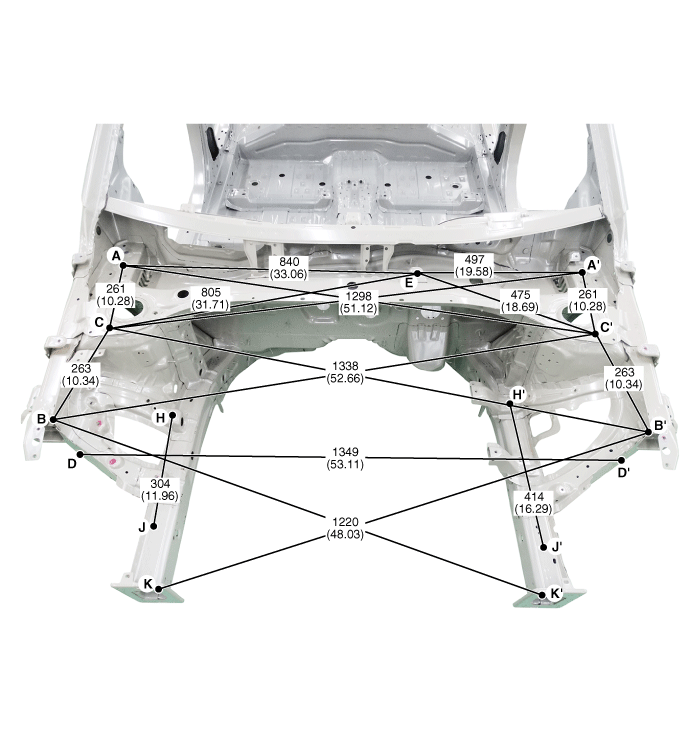

| Передняя часть корпуса Б |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

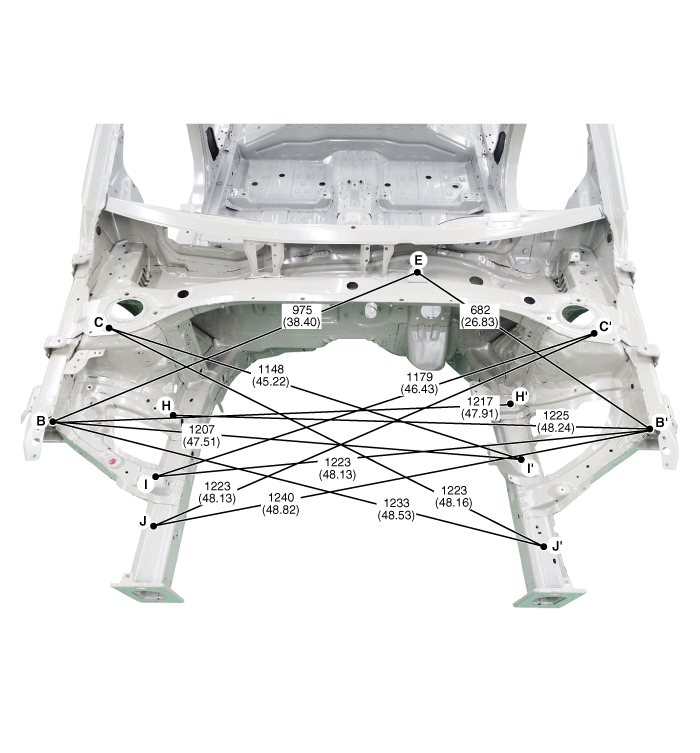

| Передняя часть кузова С |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

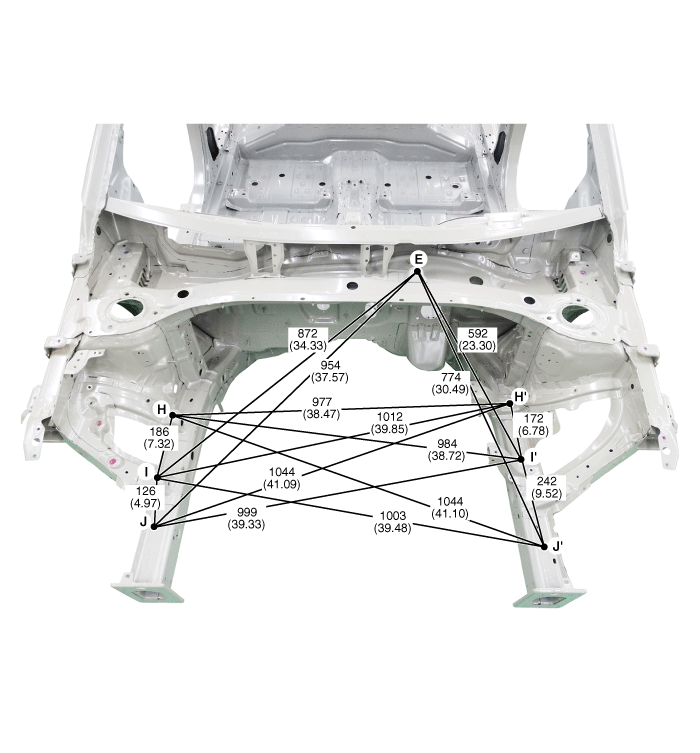

| Передняя часть корпуса D |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Отверстие для крепления петли капота (O11)
|
Отверстие для крепления петли капота (O11)
|
Угол верхней панели фартука крыла
|
|
|
|
|
|
Угол верхней панели фартука крыла
|
Отверстие крепления переднего амортизатора (O15)
|
Отверстие крепления переднего амортизатора (O15)
|
|
|
|
|
|
Отверстие для электромонтажного инструмента (O7)
|
Монтажное отверстие кронштейна электродвигателя стеклоочистителя (O6.6)
|
Внешний угол передней стойки
|
|
|
|
|
|
Внешний угол передней стойки
|
Отверстие кронштейна крепления двигателя (O11)
|
Монтажное отверстие коробки передач (O12)
|
|
|
|
|
|
Отверстие кронштейна крепления двигателя (O11)
|
Монтажное отверстие коробки передач (O15)
|
Отверстие для крепления проводки (7X12)
|
|
|
|
|
|
Отверстие крепления переднего лонжерона (O6.6)
|
Монтажное отверстие переднего концевого модуля (O9)
|
|
Общая информация
Общий
1.
Эти измерения приведены в качестве эталона для A/S, поэтому их нельзя использовать в качестве спецификации.
2.
В основном, все измерения в этом руководстве сделаны с помощью калибра.
3.
В ...
Боковой кузов Ремонт кузова
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Крепежное отверстие внешнего элемента передней стороны (O6.6)Крепежное отверстие внешнего элемента передней стороны (O6.6)Fen ...
