Hyundai Elantra: Размеры кузова / Кузовной ремонт

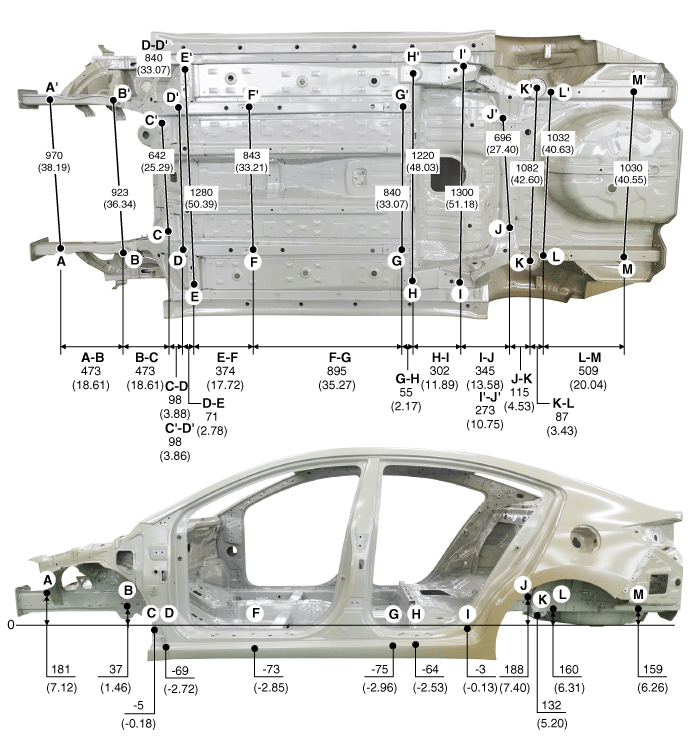

| Проекционные размеры |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

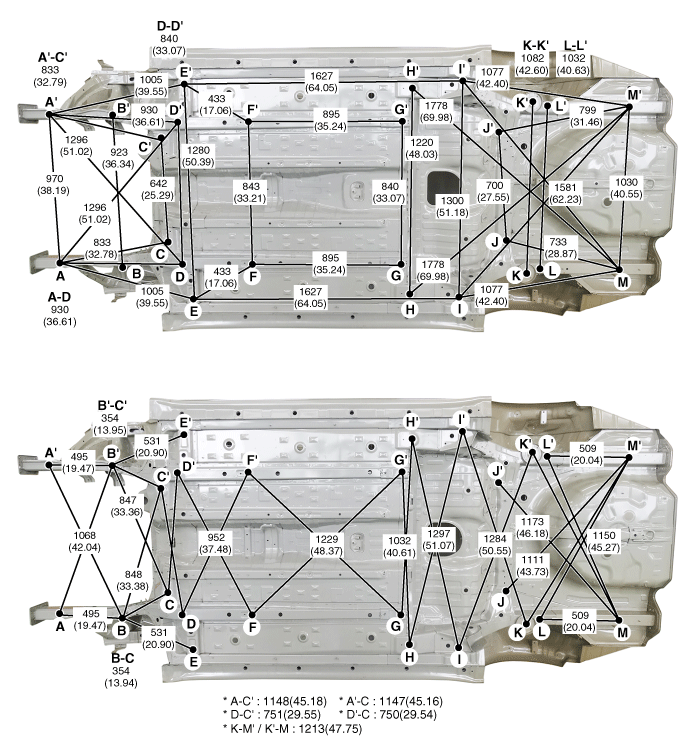

| Фактические размеры измерений |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Инструментальное отверстие переднего лонжерона (O25)
|
Болт крепления передней поперечины
|
Отверстие для крепления подрамника
|
|
|
|
|
|
Монтажное отверстие под крышкой (O11)
|
Отверстие для усиления переднего лонжерона (O8)
|
Отверстие крепления переднего лонжерона (O13)
|
|
|
|
|
|
Отверстие для инструмента удлинителя центрального лонжерона пола (O8)
|
Отверстие для инструмента переднего удлинителя заднего лонжерона (O25)
|
Инструментальное отверстие кронштейна продольного рычага (O10)
|
|
|
|
|
|
Отверстие для инструмента в центре поперечного удлинителя заднего пола (O8)
|
Отверстие для инструмента в центре поперечного удлинителя заднего пола (O8)
|
Отверстие для крепления пружины задней подвески (O6)
|
|
|
|
|
|
Отверстие крепления заднего лонжерона пола (O16)
|
Отверстие крепления заднего лонжерона пола (O25)
|
Отверстие крепления заднего лонжерона пола (O25)
|
Ремонт задней части кузова
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Задний угол боковой наружной панелиЗадний угол боковой наружной панелиЗадний угол боковой наружной панелиЗадняя панель ...
