Hyundai Elantra: Размеры кузова / Боковой кузов Кузовной ремонт
|

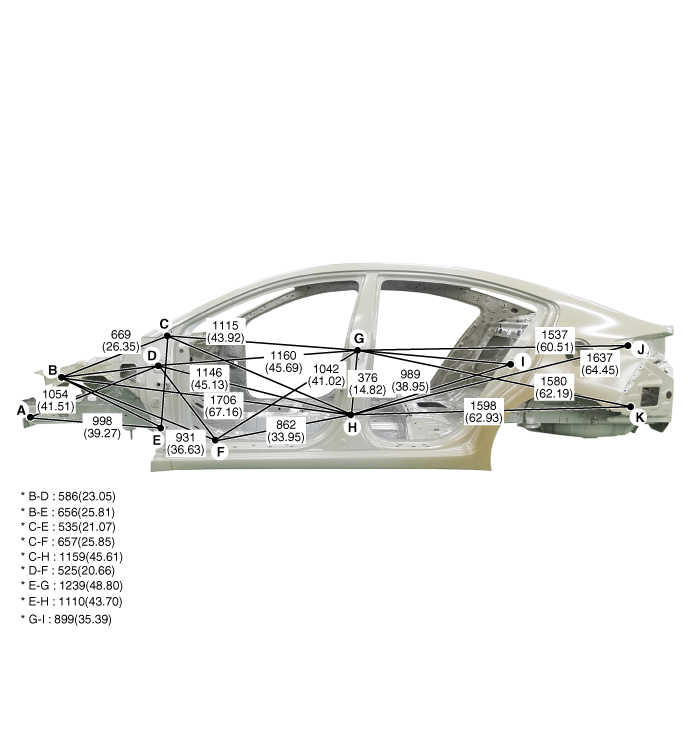

* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Монтажное отверстие внешнего бокового элемента передней стороны (O6.6)
|
Монтажное отверстие внешнего бокового элемента передней стороны (O6.6)
|
Отверстие для верхней арматуры фартука крыла (O8)
|
|
|
|
|
|
Отверстие для крепления крыла (O11)
|
Крепежное отверстие верхней петли передней двери (O13)
|
Крепежное отверстие нижней петли передней двери (O13)
|
|
|
|
|
|
Угол боковой внешней панели
|
Крепежное отверстие верхней петли задней двери (O13)
|
Крепежное отверстие нижней петли задней двери (O13)
|
|
|
|
|
|
Отверстие для крепления переключателя задней двери (O10)
|
Отверстие для крепления заднего комбинированного фонаря (O15)
|
Инструментальное отверстие боковой внешней панели (O22)
|
