Hyundai Elantra: Размеры кузова / Салон кузовного ремонта

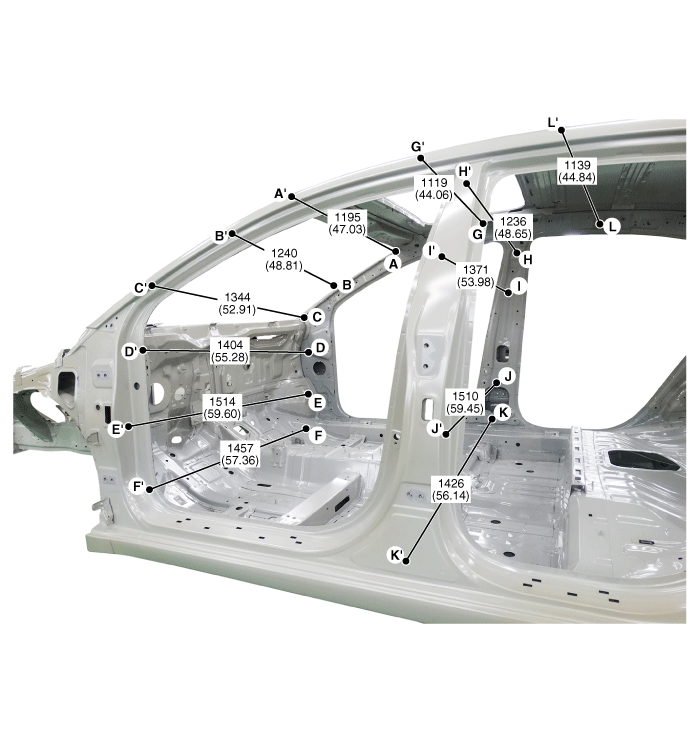

| Интерьер А |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

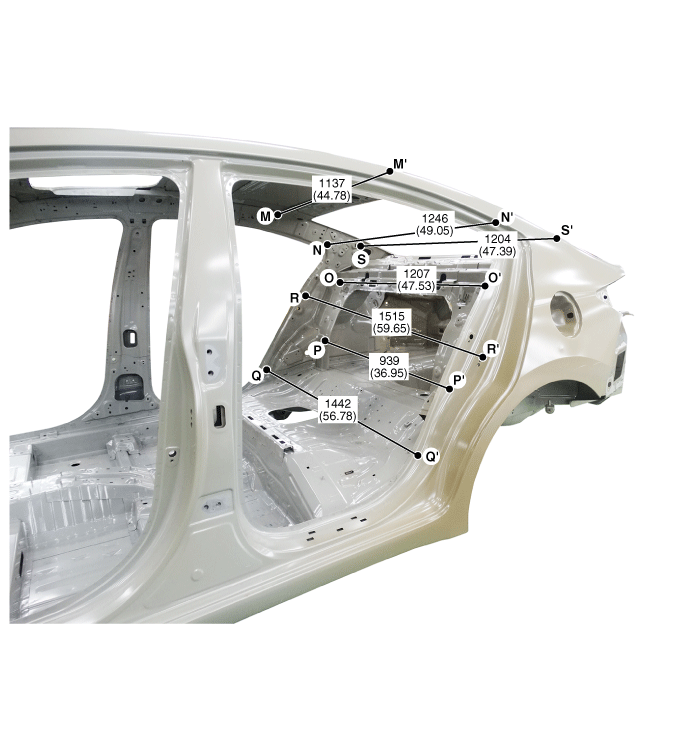

| Интерьер Б |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

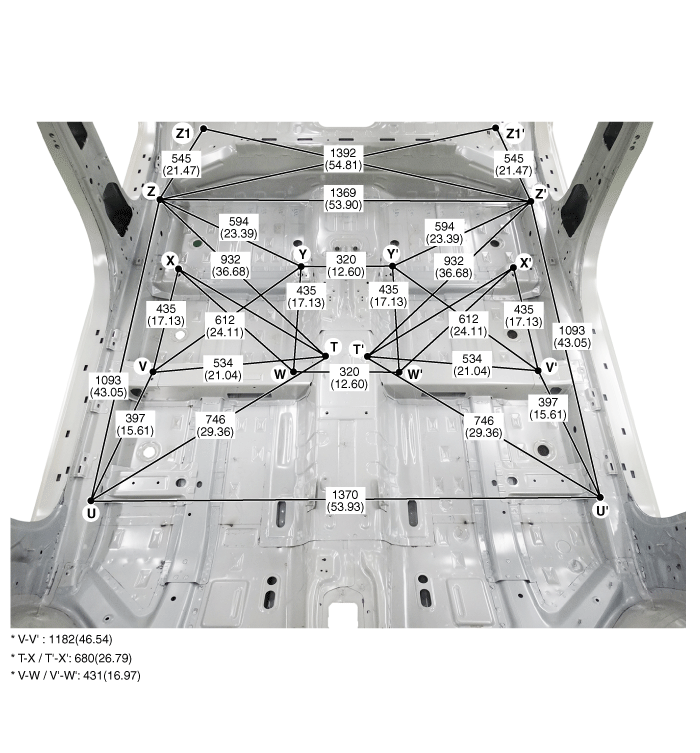

| Интерьер С |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

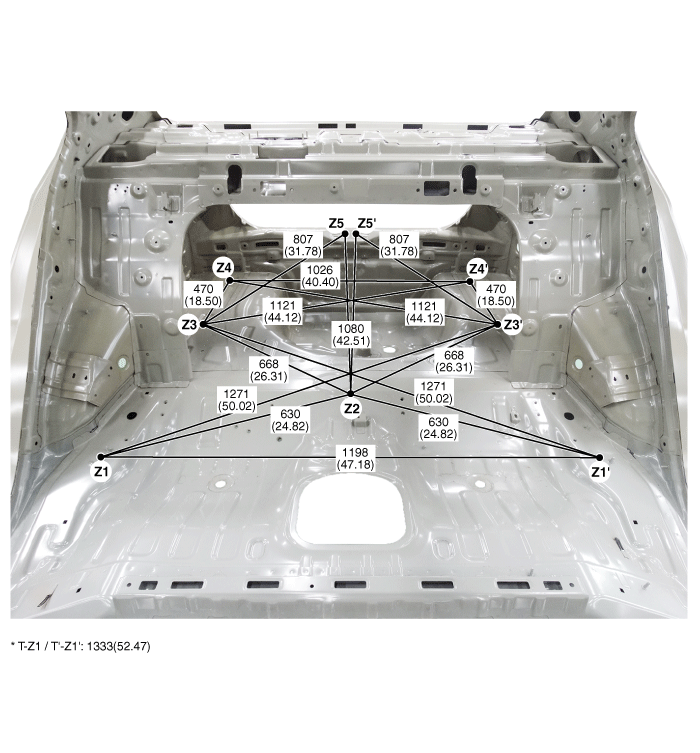

| Интерьер Д |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Инструментальное отверстие передней внутренней верхней стойки (O6.6)
|
Инструментальное отверстие передней внутренней верхней стойки (O6.6)
|
Отверстие для крепления шторки безопасности (O6.6)
|
|
|
|
|
|
Отверстие для крепления шторки безопасности (O6.6)
|
Отверстие для крепления поперечины капота (O9)
|
Отверстие для крепления ограничителя передней двери (O13)
|
|
|
|
|
|
Монтажное отверстие боковой обшивки капота (O8.5)
|
Отверстие для крепления шторки безопасности (O6.5)
|
Верхнее крепежное отверстие регулятора высоты ремня безопасности (O16)
|
|
|
|
|
|
Нижнее монтажное отверстие регулятора высоты ремня безопасности (O16)
|
Отверстие для крепления ограничителя задней двери (O13)
|
Монтажное отверстие преднатяжителя ремня безопасности (O14)
|
|
|
|
|
|
Отверстие для крепления шторки безопасности (O6.6)
|
Отверстие для крепления шторки безопасности (O6.6)
|
Отверстие для крепления шторки безопасности (O6.6)
|
|
|
|
|
|
Отверстие для крепления шторки безопасности (O6.6)
|
Отверстие для крепления лотка для пакетов (O6.6)
|
Отверстие для крепления лотка для пакетов (O6.6)
|
|
|
|
|
|
Инструментальное отверстие заднего лотка для пакетов (O5.5)
|
Инструментальное отверстие внутренней панели четверти (O8.4)
|
Отверстие крепления фиксатора задней двери (O13)
|
|
|
|
|
|
Инструментальное отверстие внутренней верхней панели в четверть (O7)
|
Инструментальное отверстие внутренней верхней панели в четверть (O7)
|
Отверстие для крепления проводки (O9)
|
|
|
|
|
|
Передний угол порога
|
Отверстие для крепления переднего сиденья (O13)
|
Отверстие для крепления переднего сиденья (O11)
|
|
|
|
|
|
Отверстие для крепления переднего сиденья (O11)
|
Отверстие для крепления переднего сиденья (O11)
|
Внутренний угол бокового порога
|
|
|
|
|
|
Отверстие для крепления заднего ремня безопасности (O16)
|
Отверстие для крепления заднего ремня безопасности (O16)
|
Отверстие для крепления обивки багажника (O6.6)
|
|
|
|
|
|
Монтажное отверстие в задней панели пола (O6.6)
|
Монтажное отверстие в задней панели пола (O6.6)
|
Отверстие для крепления обивки багажника (O6.6)
|
|
|
||
|
Отверстие крепления фиксатора крышки багажника (O9)
|
|
|
Боковой кузов Ремонт кузова
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Крепежное отверстие внешнего элемента передней стороны (O6.6)Крепежное отверстие внешнего элемента передней стороны (O6.6)Fen ...
Ремонт задней части кузова
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Задний угол боковой наружной панелиЗадний угол боковой наружной панелиЗадний угол боковой наружной панелиЗадняя панель ...
