Hyundai Elantra: Тормозная система / Компоненты переднего дискового тормоза и расположение компонентов

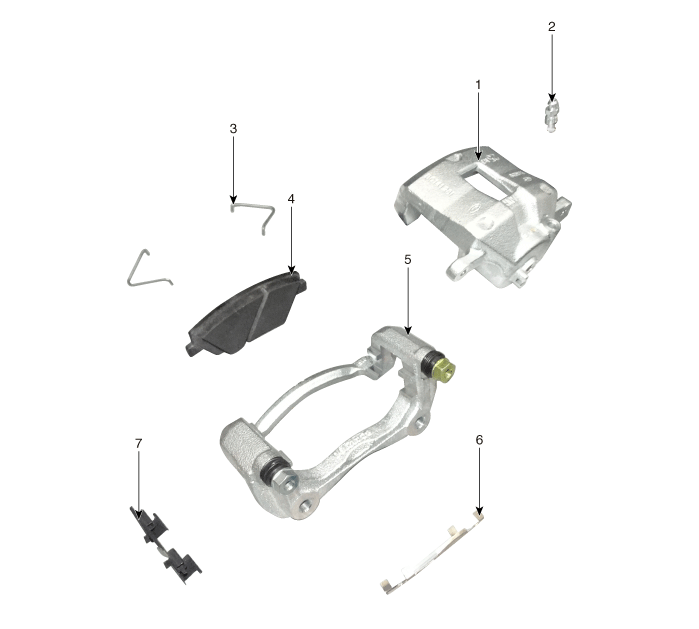

| Компоненты |
|
1. Корпус суппорта
2. Прокачной винт 3. Возвратная пружина колодки 4. Тормозная колодка |
5. Держатель суппорта
6. Внутренняя прокладка колодки 7. Фиксатор колодки |
Процедуры ремонта педали тормоза
Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите нижнюю панель аварийной подушки.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
3.
Отсоедините выключатель стоп-сигнала c...
Процедуры ремонта переднего дискового тормоза
Удаление
1.
Слегка ослабьте колесные гайки.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.
Снимите переднее колесо и шину (А) с передней ступицы.
Момент затяжки:
107,9 ~ 1 ...
