Hyundai Elantra: поиск и устранение неисправностей тормозной системы/выключателя стоп-сигнала

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Тормозная система / Тормозная система / Поиск и устранение неисправностей выключателя стоп-сигнала

Поиск неисправностей
1.
Диагностика деталей
Предметы
Причина
Симптом

Выключатель предохранителя
Неисправное соединение предохранителя, Поврежденный предохранитель
-
Код неисправности: P0504
-
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF.
Проверка формы сигнала выполняется с помощью осциллографа на каждой детали во время ускорение/торможение. (См. проверку цепи выключателя стоп-сигналов. процедуры)

Ссылаться к соответствующим процедурам ремонта детали, когда что-то ненормальное обнаружены в осциллограмме (обратитесь к процедурам ремонта соответствующую деталь и при необходимости заменить ее)
Реле предохранителя
Неисправное соединение предохранителя, Поврежденный предохранитель
-
Код неисправности: P0504
-
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF.
Выключатель стоп-сигнала
•
Поврежденная проводка каждой части
•
Неправильное подключение к разъему
•
Каждая часть неисправна
-
Код неисправности: P0504
-
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF.
Стоп-сигнал электронный
модуль (если применимо)
-
Код неисправности: P0504, C2130, C2131
-
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF.
Модуль управления двигателем (ECM)
-
Код неисправности: P0504
-
Симптом: проблемы с переключением передач, проблемы с отключением функции круиз-контроля.
Модуль управления кузовом (BCM)
-
Проблемы с переключением передач
Соленоид блокировки переключения передач
-
Проблемы с переключением передач
Переключатель ингибитора
-
Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB
Блок смарт-ключей (SMK)
-
Стартовый сбой
Электронный стояночный тормоз
-
Симптом: проблема с отменой функции EPB, горит индикатор ESP OFF.
Блок управления ABS/VDC
(Датчик давления)
-
Симптом: горит индикатор ESP OFF.

2.
Симптоматическая диагностика
Симптом
Часть, которая может быть причиной

Проблемы с запуском
Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Модуль управления ABS/VDC, Каждый провод, Разъем
Проверьте форму волны с помощью осциллограф на каждую деталь при разгоне/торможении автомобиля. (Ссылаться на Порядок проверки цепи выключателя стоп-сигнала)

Обратитесь к соответствующим процедурам ремонта детали, когда что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)
Проблемы с переключением передач
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, BCM, ECM, выключатель ингибитора, каждый провод, разъем
горит лампочка ESP OFF
Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Модуль управления ABS/VDC, Каждый провод, Разъем
P0504
Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, ECM, Каждый провод, Разъем
Стоп-сигнал не работает
Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, отсоединен провод/разъем
Стоп-сигнал всегда
включается
Выключатель стоп-сигнала, электронный модуль стоп-сигнала,
Короткое замыкание проводки, сгорел предохранитель

3.

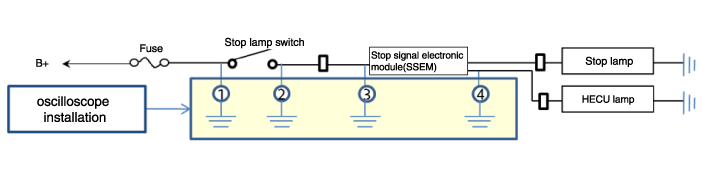

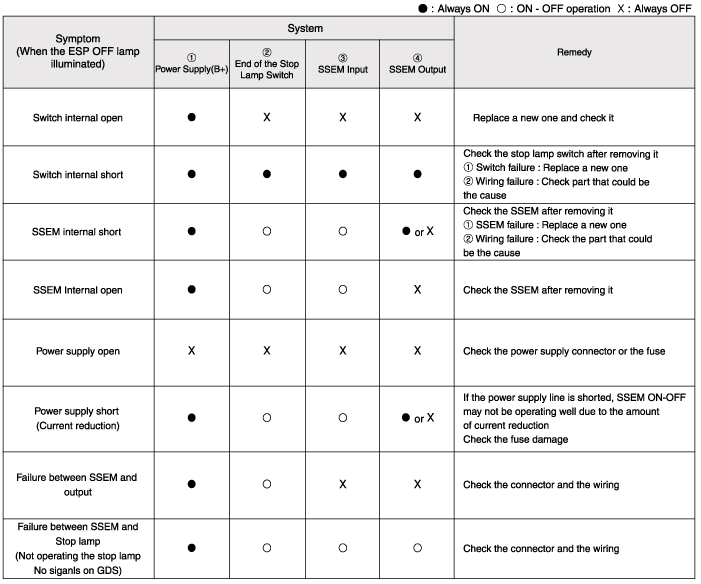

Диагностика системы выключателя стоп-сигналов

SSEM: Электронный модуль стоп-сигнала
4.
Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC.
Схемы выключателя стоп-сигналов
Схематическая диаграмма Схема системы Терминальная функция ТерминалОписание1IGN12Модуль управления двигателем (ECM)3B+4Stop Lmap ...
Процедуры ремонта выключателя стоп-сигнала
Корректирование 1. Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. 2. Снимите нижнюю защитную накладку. (Обратитесь к разделу «Тело» — «Аварийная площадка») 3. Подтвердите зазор между лампочками стоп-сигнала ...
