Hyundai Elantra: Процедуры ремонта вентилятора / привода впуска
| осмотр |
| 1. |
Выключите зажигание.
|
| 2. |
Отсоедините разъем привода впуска.
|
| 3. |
Убедитесь, что привод впуска работает в исходном положении при подключении 12 В к клемме 3 и заземлению клеммы 4.
Убедитесь, что привод впуска переходит в положение рециркуляции при обратном подключении.
|
| 4. |
Подсоедините разъем привода впуска.
|
| 5. |
Включите зажигание.
|
| 6. |
Проверьте напряжение между контактами 6 и 5.
|
| 7. |
Если измеренное напряжение не соответствует спецификации, проверьте
операции путем замены существующего привода впуска на новый
подлинная часть. После этого определите, возможна ли замена
актуатор контроля температуры требуется или нет.
|
| Диагностика с помощью GDS |
| 1. |
Система отопления, вентиляции и кондиционирования воздуха может быстро диагностировать неисправные детали с помощью системы диагностики автомобиля (GDS).
? Система диагностики (GDS) предоставляет следующую информацию.
(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.
(2) Текущие данные: проверка состояния входных/выходных данных системы.
(3) Проверка срабатывания: Проверка состояния работы системы.
(4) Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
|
| 2. |
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
|
| 3. |

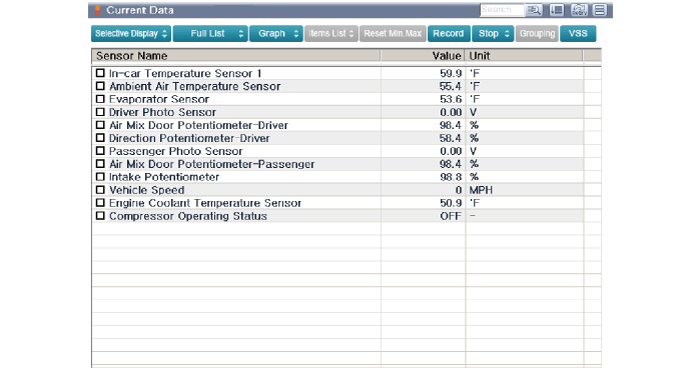

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих приводу впуска.
|
| 4. |

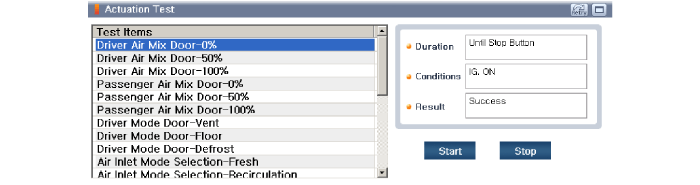

Чтобы выполнить принудительную операцию по входным факторам исполнительного механизма впуска, выберите «ПРОВЕРКА ПРИВОДА».
|
| Замена |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите основную подушку безопасности в сборе.
(См. раздел «Кузов» — «Главная аварийная подушка в сборе»)
|
| 3. |
Отсоедините разъем (А), а затем снимите привод впуска (В), предварительно ослабив крепежные винты.
|
| 4. |
Для установки выполните процедуру удаления в обратном порядке.
|
Технические характеристики впускного привода
Технические характеристики
Положение двериНапряжение (В)Обнаружение ошибкиМакс. охлаждение0,3 ± 0,15 Низкое напряжение: 0,1 В или меньше Макс. Нагрев4,7 ± 0,15 Высокое напряжение: 4,9 В или более
...
