Процедуры ремонта блока воздуходувки

Замена

При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Восстановите хладагент с помощью станции регенерации/рециркуляции/зарядки.
3. 3
   Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора. (См. Механическая система двигателя — «Охлаждающая жидкость»)
4. 4
   Снимите верхнюю крышку капота. (См. Корпус — «Верхняя крышка кожуха»)
5. 5
   Снимите болты и расширительный клапан (А) с сердцевины испарителя.

   Момент затяжки : 8,8 ~ 13,7 Н·м



6. 6
   Отсоедините шланги отопителя (А) от блока отопителя.



   Охлаждающая жидкость двигателя вытечет при отсоединении шлангов; слейте его в чистый поддон. Следите за тем, чтобы охлаждающая жидкость не пролилась на электрические части или окрашенные поверхности. Если пролилась охлаждающая жидкость, промойте ее немедленно.

7. 7
   Ослабьте болты крепления поперечины капота.



8. 8
   Снимите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)
9. 9
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
10. 10
    Снимите обе стороны облицовки передней стойки. (См. Кузов — «Облицовка передней стойки»)
11. 11
    Снимите боковую отделку капота. (См. Кузов — «Боковая отделка капота»)
12. 12
    Снимите нижнюю панель кожуха рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
13. 13
    Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)
14. 14
    Снимите многофункциональный переключатель. (См. Электрическая система кузова — «Многофункциональный переключатель»)
15. 15
    Опустите рулевую колонку после ослабления крепежных болтов. (См. Система рулевого управления — «Рулевая колонка и вал»)
16. 16
    Снимите узел рычага переключения передач. (См. Система автоматической коробки передач — «Рычаг переключения передач»)
17. 17
    Снимите защитную накладку под крышкой [RH](A).



18. 18
    Снимите задний воздуховод (А).



19. 19
    Отделите ковер пола (А), чтобы освободить место для снятия заднего воздуховода отопления.



20. 20
    Ослабьте крепежную гайку и снимите передний воздуховод (А).



21. 21
    Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).



22. 22
    Отсоедините разъемы распределительной коробки (А).



23. 23
    Отсоедините разъемы мультибокса (А). [Со стороны водителя]



    [Пассажирская сторона]



24. 24
    Отсоедините разъемы (А) и монтажные зажимы на передней стойке. [Со стороны водителя]



    [Пассажирская сторона]



25. 25
    Снимите сливной шланг (А).



26. 26
    Ослабьте болты крепления блока обдува капота.

    Момент затяжки : 3,9 ~ 5,9 Н·м



27. 27

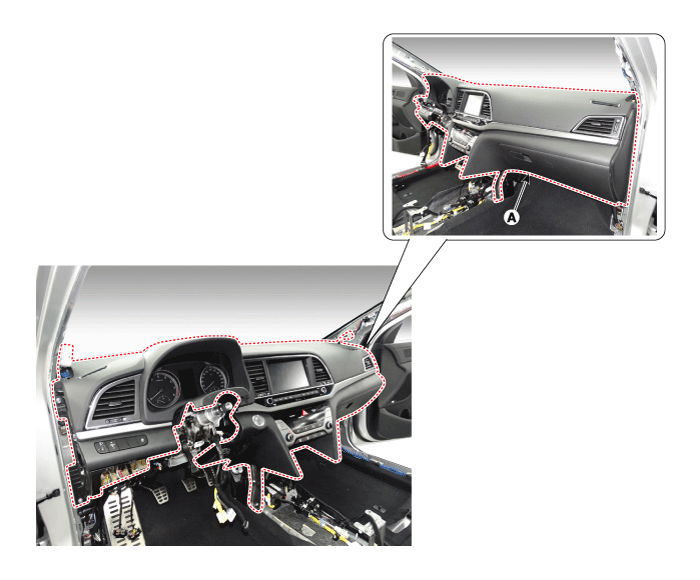

    Ослабив болты и гайки, снимите основную защитную накладку и поперечину капота в сборе (А) вместе.



28. 28
    Отсоедините разъемы блока отопителя и вентилятора.

    1. Отсоедините разъем (А) исполнительного механизма системы автоматического предотвращения запотевания, разъем (В) исполнительного механизма системы впуска и снимите зажимы крепления проводки.



    2. Отсоедините привод управления температурой со стороны водителя (А), привод управления режимами (В) и снимите зажимы крепления проводки.



    3. Отсоедините разъем электродвигателя вентилятора (А) и снимите зажимы крепления проводки.



    4. Отсоедините привод регулятора температуры со стороны пассажира. (A), разъем датчика температуры испарителя (B), разъем силового полевого транзистора (C) и снимите зажимы крепления проводки.



29. 29
    Ослабьте болт крепления блока отопителя и вентилятора (А).



30. 30
    Снимите блок отопителя и вентилятора (А) с защитной накладки, предварительно ослабив крепежные гайки.

    Момент затяжки : 3,9 ~ 5,9 Н·м



31. 31
    Отделите блок вентилятора (А) от блока обогревателя (В) после ослабления винтов.





32. 32
    Для установки выполните процедуру удаления в обратном порядке.
